نظام معياري معياري

نظام الوحدات المعياري ( SMS ) هو نظام من لوحات الدوائر الإلكترونية القياسية المزودة بترانزستورات ووحدات التثبيت، طورته شركة IBM في أواخر الخمسينيات، وكان مخصصًا في الأصل لجهاز IBM 7030 Stretch . ^{[ 1 ]} وقد استُخدم هذا النظام في جميع أجهزة الكمبيوتر والملحقات من الجيل الثاني لشركة IBM، وسلسلة 7000 ، وسلسلة 1400 ، وجهاز 1620. وقد حلت تقنية المنطق الصلب (SLT) محل نظام SMS، والتي طُرحت مع نظام System/360 في عام 1964، إلا أن نظام SMS ظل قيد الاستخدام مع الأنظمة القديمة حتى سبعينيات القرن الماضي.

ملخص

استمرت العديد من الأجهزة الطرفية من IBM، التي تُعد جزءًا من نظام System/360 ولكنها مُقتبسة من تصميمات الجيل الثاني، في استخدام دوائر SMS بدلاً من دوائر SLT الأحدث. وشملت هذه الأجهزة محركات الأشرطة ووحدات التحكم من سلسلة 240x ، وقارئ/ مثقب البطاقات 2540، وطابعة 1403N1 ، ووحدة التحكم المتكاملة 2821 الخاصة بالطابعتين 1403 و2540. بل إن بعض بطاقات SMS المستخدمة في الأجهزة الطرفية لنظام System/360 تحتوي على دوائر متكاملة هجينة من نوع SLT (انظر إلى اليمين) .

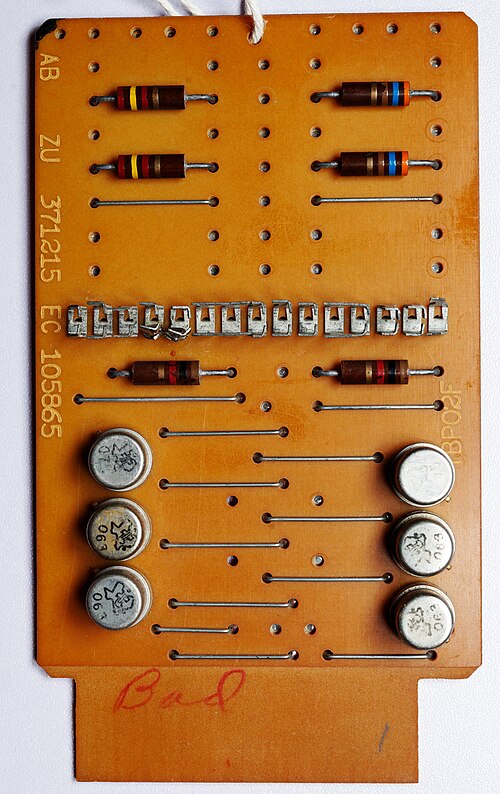

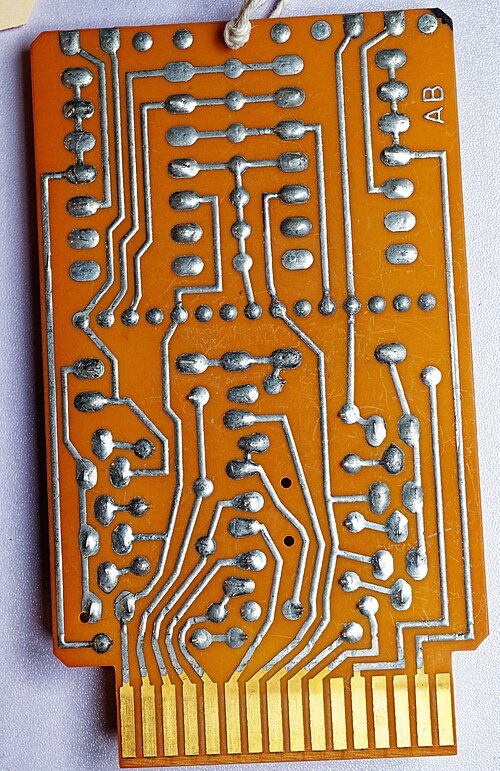

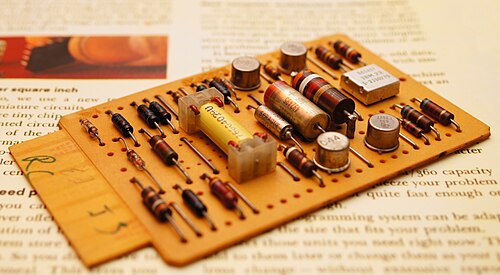

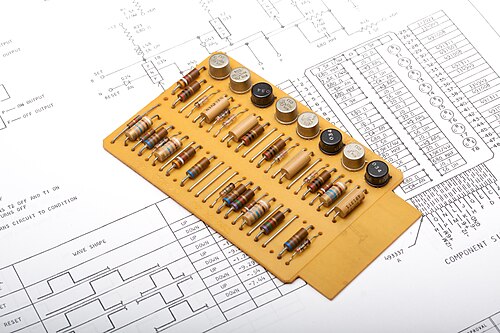

تُصنع بطاقات الرسائل النصية القصيرة من مكونات منفصلة مثبتة على لوحات دوائر مطبوعة أحادية الجانب من الورق والإيبوكسي . يبلغ عرض البطاقات أحادية العرض 2.5 بوصة، وارتفاعها 4.5 بوصة، وسُمكها 0.056 بوصة، وتحتوي على موصل حافة مطلي بالذهب ذي 16 سنًا . أما البطاقات ثنائية العرض، فيبلغ عرضها 5.375 بوصة، وارتفاعها 4.5 بوصة، وتحتوي على موصلين حافة مطليين بالذهب، كل منهما ذو 16 سنًا. تُسمى نقاط التلامس من A إلى R (مع استثناء I و O ) على موصل الحافة الأول، ومن S إلى Z، ومن 1 إلى 8 على الموصل الثاني.

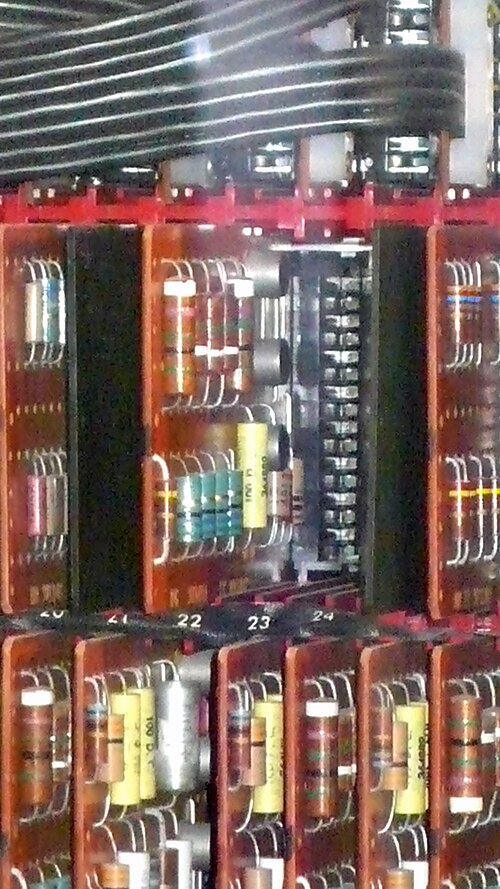

تُوصل البطاقات بلوحة خلفية خاصة بقفص البطاقات، وتُوصل نقاط التوصيل الطرفية بدبابيس التوصيل السلكي . جميع التوصيلات تتم باستخدام التوصيلات السلكية، باستثناء خطوط ناقل الطاقة. كانت معظم توصيلات اللوحة الخلفية السلكية تُصنع في المصنع باستخدام معدات آلية، إلا أن تقنية التوصيل السلكي سهّلت على مهندسي العميل تركيب التعديلات الهندسية ميدانيًا.

يمكن تخصيص بعض أنواع البطاقات عبر "غطاء برمجة" (قضيب توصيل معدني مزدوج المسار مزود بـ 15 وصلة) يمكن قصه لتغيير تكوين الدائرة. تأتي أنواع البطاقات المزودة بـ"غطاء برمجة" مقطوعة مسبقًا للتكوين القياسي، وإذا احتاج مهندس العميل إلى تكوين مختلف في الموقع، فيمكنه إجراء قصات إضافية حسب الحاجة. تهدف هذه الميزة إلى تقليل عدد أنواع البطاقات المختلفة التي يتعين على مهندس العميل حملها معه إلى موقع العميل.

نوع البطاقة عبارة عن رمز من حرفين إلى أربعة أحرف محفور على البطاقة (مثل MX، ALQ ). إذا كانت البطاقة مزودة بغطاء برنامج، فإن الرمز يُقسم إلى رمز نوع البطاقة المكون من حرفين ورمز اتصال الغطاء المكون من حرفين (مثل AK ZZ ).

عندما طُوِّر نظام إدارة الرسائل القصيرة (SMS) في البداية، توقعت شركة IBM أن مجموعة من بضع مئات من أنواع البطاقات القياسية ستكون كافية، مما يُسهِّل التصميم والتصنيع والصيانة. لسوء الحظ، تبيّن أن هذا التوقع كان متفائلاً للغاية، إذ سرعان ما ازداد عدد أنواع بطاقات SMS المختلفة إلى أكثر من 2500 نوع. ويعود جزء من سبب هذا النمو إلى استخدام العديد من عائلات المنطق الرقمي (ECL، RTL، DTL، إلخ) بالإضافة إلى الدوائر التناظرية ، لتلبية متطلبات الأنظمة المختلفة التي استُخدمت فيها هذه البطاقات.
