علامة مسح

في المسح الجيوديسي ، تُعرف العلامة (وتُسمى أيضًا علامة أو نصبًا أو محطة ) بأنها جسم مُثبّت بإحكام لتحديد نقاط على سطح الأرض ذات إحداثيات معروفة. والمعيار هو نوع من علامات المسح يُشير إلى الارتفاع ( الموقع الرأسي ). وتُعرف علامات الموقع الأفقي المستخدمة في التثليث بمحطات التثليث . وتُشكّل مجموعة من العلامات الجيوديسية المترابطة شبكة جيوديسية . وتُشغل المحطة النشطة أو محطة المرجع بشكل دائم بجهاز قياس، مثل محطات المرجع العاملة باستمرار لأنظمة تحديد المواقع العالمية ( GPS / GNSS ). ويُعدّ تحديد المعايير أو نقاط التثليث هواية البحث عن هذه العلامات.

استُخدمت على مرّ السنين أنواعٌ مختلفة من الأشياء، بدءًا من الأقراص النحاسية المألوفة وصولًا إلى زجاجات المشروبات الكحولية والأواني الفخارية والأكوام الحجرية ، كعلاماتٍ للمسح. ^{[ 1 ]} استُخدمت بعض العلامات لتحديد النقاط الثلاثية ، أو نقاط التقاء ثلاث دول أو أكثر. في القرن التاسع عشر، كانت هذه العلامات غالبًا عبارة عن ثقوب محفورة في نتوءات صخرية، أو صلبان أو مثلثات منحوتة في الصخر، أو مسامير نحاسية أو برونزية مغروسة في الصخر الأساسي.

في الولايات المتحدة اليوم، تُعدّ الأقراص المعدنية المصبوبة، التي تحمل نقوشًا محفورة على سطحها، أكثر علامات المسح الجيوديسي شيوعًا، وهي مثبتة في نتوءات صخرية، أو مغروسة في قمم أعمدة خرسانية، أو مثبتة على قمم أنابيب مغروسة في الأرض. هذه العلامات مصممة لتكون دائمة، ويُحظر عمومًا إزالتها بموجب القانون الفيدرالي وقانون الولايات. ^{[ 2 ]}

تتميز علامات المسح في ناغويا، اليابان، والتي تحمل صورًا منمقة لـ shachihoko ، بتصميمها المتقن. ^{[ 3 ]}

غالباً ما كانت تُوضع علامات المسح كجزء من عمليات المسح المثلثي، وهي جهود قياس تنتقل بشكل منهجي عبر الولايات أو المناطق، لتحديد الزوايا والمسافات بين نقاط مختلفة. وقد أرست هذه المسوحات الأساس لرسم الخرائط في جميع أنحاء العالم.

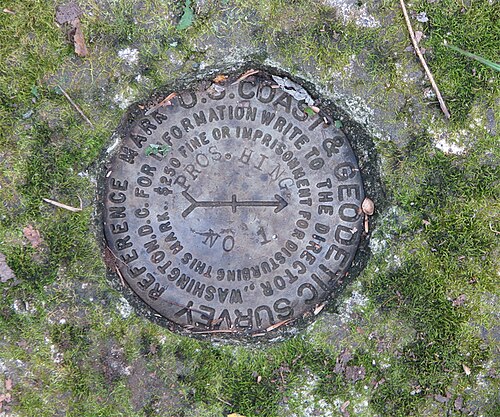

كانت علامات المسح الجيوديسي تُوضع غالبًا في مجموعات. على سبيل المثال، في مسوحات التثليث، تُسمى النقطة الأساسية المُحددة بمحطة التثليث، أو "المحطة الرئيسية". وكانت تُعلّم عادةً بـ"قرص المحطة"، وهو قرص نحاسي منقوش عليه مثلث وعلامة بارزة تُشير إلى النقطة الدقيقة التي يجب إسقاط خيط المساح فوقها لضمان تحديد الموقع بدقة . غالبًا ما كانت محطة التثليث مُحاطة بعدة علامات مرجعية (عادةً ثلاث) (انظر الصورة الثانية على اليسار)، ^{[ 4 ]} تحمل كل منها سهمًا يُشير إلى المحطة الرئيسية. سهّلت هذه العلامات المرجعية على الزوار اللاحقين "استعادة" (أو إعادة العثور على) العلامة الأساسية ("المحطة"). كما مكّنت العلامات المرجعية من استبدال (أو إعادة ضبط) علامة محطة تعرضت للتلف أو الضياع.

دُفنت بعض علامات المحطات القديمة على عمق عدة أقدام (لحمايتها من الاصطدام بالمحاريث). وفي بعض الأحيان، كانت هذه العلامات المدفونة تُوضع فوقها علامات سطحية مباشرة. ^{[ 5 ]}

في الولايات المتحدة، تُعدّ علامات المسح التي تستوفي معايير دقة محددة جزءًا من قاعدة بيانات وطنية تُشرف عليها هيئة المسح الجيوديسي الوطنية (NGS)، وهي الهيئة التي خلفت هيئة المسح الساحلي والجيوديسي الأمريكية (USC&GS). لكل علامة محطة في قاعدة البيانات مُعرّف دائم (PID)، وهو رمز فريد مكون من 6 أحرف يُستخدم لاستدعاء ورقة بيانات تصف تلك المحطة. ^{[ 6 ]} توفر هيئة المسح الجيوديسي الوطنية نموذجًا إلكترونيًا ^{[ 7 ]} يُمكن استخدامه للوصول إلى أي ورقة بيانات، إذا كان مُعرّف المحطة الدائم معروفًا. كما يُمكن استدعاء أوراق البيانات باستخدام اسم المحطة. ^{[ 8 ]}

تحتوي ورقة البيانات النموذجية إما على الإحداثيات الدقيقة أو التقديرية. تُسمى الإحداثيات الدقيقة "مُعدَّلة" وتنتج عن مسوحات دقيقة. أما الإحداثيات التقديرية فتُسمى "مُقاسة" ويتم تحديدها عادةً بتحديد النقطة على الخريطة وقراءة خط العرض وخط الطول. قد تكون الإحداثيات المُقاسة بعيدةً عن المواقع الحقيقية لعلاماتها بآلاف الأقدام. في الولايات المتحدة، تحتوي بعض علامات المسح على خط العرض وخط الطول لعلامة المحطة، وقائمة بأي علامات مرجعية (مع المسافة والاتجاه من علامة المحطة)، وسرد (يتم تحديثه على مر السنين) يصف معالم مرجعية أخرى (مثل المباني والطرق والأشجار وصنابير إطفاء الحريق) والمسافة و/أو الاتجاه لهذه المعالم من العلامات، مع ذكر تاريخ الجهود السابقة لاستعادة (أو إعادة العثور على) هذه العلامات (بما في ذلك أي إعادة ضبط للعلامات، أو دليل على تلفها أو تدميرها).

تتمثل أفضل الممارسات الحالية لضمان استقرار علامات المسح الجديدة في استخدام علامة ثقب محفورة في الجزء العلوي من قضيب معدني مغروس بعمق في الأرض، ومحاطة بغلاف مملوء بالشحم، ومغطاة بغطاء مفصلي مثبت في الخرسانة. ^{[ 9 ]}

تُستخدم علامات المسح الآن بشكل متكرر لتركيب هوائي استقبال نظام تحديد المواقع العالمي (GPS) في موقع معروف لاستخدامه في مسح نظام تحديد المواقع العالمي التفاضلي (DGPS) . ^{[ 10 ]}

في البرازيل، يتم تشغيل قاعدة بيانات مماثلة من قبل المعهد البرازيلي للجغرافيا والإحصاء . ^{[ 11 ]}
