مفاتيح التبديل
في نظام الطاقة الكهربائية ، تتكون لوحة التوزيع من مفاتيح فصل كهربائية، وصمامات ، وقواطع دوائر تُستخدم للتحكم في المعدات الكهربائية وحمايتها وعزلها. تُستخدم لوحة التوزيع لفصل الطاقة عن المعدات للسماح بإنجاز العمل، ولإصلاح الأعطال في الدوائر الكهربائية اللاحقة. يرتبط هذا النوع من المعدات ارتباطًا مباشرًا بموثوقية إمدادات الكهرباء .
استخدمت محطات الطاقة المركزية الأولى مفاتيح بسيطة مفتوحة ، مثبتة على ألواح عازلة من الرخام أو الأسبستوس . ومع ارتفاع مستويات الطاقة والفولتية بسرعة، أصبح فتح المفاتيح التي تعمل يدويًا شديد الخطورة، باستثناء عزل الدوائر الكهربائية غير النشطة. تسمح معدات التبديل المملوءة بالزيت باحتواء طاقة القوس الكهربائي والتحكم بها بأمان. وبحلول أوائل القرن العشرين، أصبح خط التبديل عبارة عن هيكل معدني مغلق مزود بعناصر تبديل تعمل بالكهرباء باستخدام قواطع دوائر زيتية. أما اليوم، فقد استُبدلت المعدات المملوءة بالزيت إلى حد كبير بمعدات تعمل بالهواء المضغوط أو الفراغ أو غاز سادس فلوريد الكبريت (SF6 ) ، مما يسمح بالتحكم الآمن في التيارات العالية ومستويات الطاقة الكبيرة بواسطة المعدات الأوتوماتيكية.

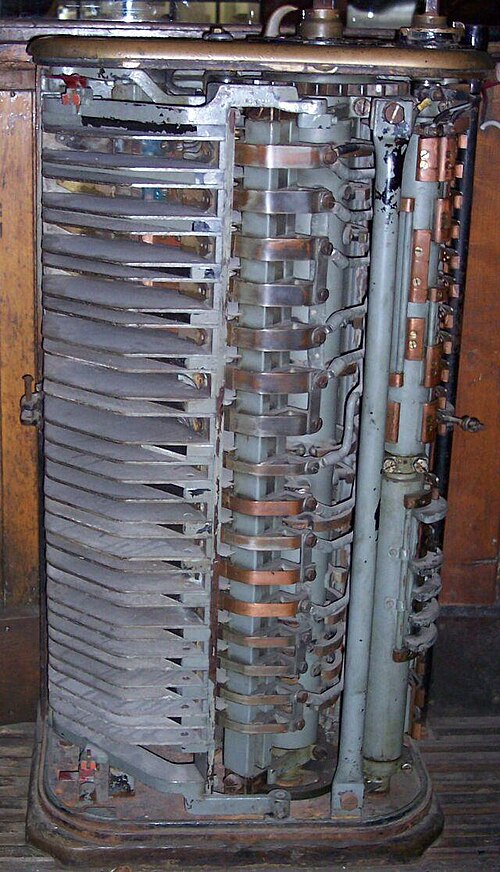

تم اختراع مفاتيح الجهد العالي في نهاية القرن التاسع عشر لتشغيل المحركات والآلات الكهربائية الأخرى. [ 1 ] وقد تم تحسين هذه التقنية بمرور الوقت، ويمكن استخدامها الآن مع جهود تصل إلى 1100 كيلوفولت. [ 2 ]
عادةً ما تُوضع لوحات التوزيع الكهربائية في المحطات الفرعية على جانبي الجهد العالي والمنخفض للمحولات الكهربائية الكبيرة . قد تُوضع لوحات التوزيع على جانب الجهد المنخفض للمحولات داخل مبنى، إلى جانب قواطع دوائر الجهد المتوسط لدوائر التوزيع، بالإضافة إلى معدات القياس والتحكم والحماية. في التطبيقات الصناعية، يمكن دمج مجموعة المحولات ولوحات التوزيع في وحدة واحدة، تُسمى محطة فرعية موحدة (USS). وفقًا لأحدث الأبحاث التي أجرتها شركة أبحاث السوق Visiongain، من المتوقع أن يصل حجم سوق لوحات التوزيع الكهربائية العالمي إلى 152.5 مليار دولار أمريكي بحلول عام 2029، بمعدل نمو سنوي مركب قدره 5.9%. ومن المتوقع أن يُسهم تزايد الاستثمار في الطاقة المتجددة وزيادة الطلب على أنظمة توزيع كهربائية آمنة وموثوقة في تحقيق هذا النمو. [ 3 ]
عناصر
تتكون مجموعة مفاتيح التبديل من نوعين من المكونات:
- المكونات الموصلة للطاقة، مثل المفاتيح وقواطع الدائرة والصمامات ومانعات الصواعق، التي تقوم بتوصيل أو قطع تدفق الطاقة الكهربائية.
- أنظمة التحكم مثل لوحات التحكم، ومحولات التيار، ومحولات الجهد، ومرحلات الحماية ، والدوائر المرتبطة بها، والتي تراقب وتتحكم وتحمي مكونات توصيل الطاقة.
الوظائف
تتمثل إحدى الوظائف الأساسية لمفاتيح التوزيع في الحماية، والتي تتمثل في قطع تيارات قصر الدائرة وتيارات الأعطال الناتجة عن زيادة الحمل مع الحفاظ على استمرارية الخدمة للدوائر غير المتأثرة. كما توفر مفاتيح التوزيع عزلاً للدوائر عن مصادر الطاقة. وتُستخدم مفاتيح التوزيع أيضاً لتعزيز جاهزية النظام من خلال السماح بتغذية الحمل من أكثر من مصدر.
تاريخ
تُعدّ لوحات التوزيع الكهربائية قديمة قدم توليد الكهرباء . كانت النماذج الأولى بدائية للغاية: حيث كانت جميع المكونات تُثبّت ببساطة على الحائط. لاحقًا، تم تركيبها على ألواح خشبية. ولأسباب تتعلق بالحماية من الحرائق، استُبدل الخشب بالأردواز أو الرخام . أدى ذلك إلى مزيد من التحسين، حيث أصبح من الممكن تركيب أجهزة التبديل والقياس في الأمام، بينما كانت الأسلاك في الخلف. [ 4 ]
السكن
يمكن وضع لوحات التوزيع الكهربائية للجهود المنخفضة داخل المبنى بالكامل. أما للجهود العالية (أكثر من 66 كيلوفولت تقريبًا)، فتُركّب لوحات التوزيع عادةً في الهواء الطلق وتُعزل بالهواء، مع العلم أن ذلك يتطلب مساحة كبيرة. توفر لوحات التوزيع المعزولة بالغاز مساحةً مقارنةً باللوحات المعزولة بالهواء، على الرغم من ارتفاع تكلفتها. أما لوحات التوزيع المعزولة بالزيت، فتُشكّل خطرًا لتسرب الزيت.
قد يتم تشغيل المفاتيح يدويًا أو قد تحتوي على محركات كهربائية للسماح بالتحكم عن بعد.
أنواع قواطع الدائرة
قد تكون لوحة التوزيع الكهربائية عبارة عن مفتاح عزل بسيط مكشوف، أو قد تكون معزولة بمادة أخرى. ومن أنواع لوحات التوزيع الفعالة، وإن كانت أغلى ثمناً، لوحات التوزيع المعزولة بالغاز (GIS)، حيث تُعزل الموصلات والوصلات بغاز عازل مضغوط . ومن الأنواع الشائعة الأخرى لوحات التوزيع المعزولة بالزيت والفراغ.
يُمكّن تجميع المعدات داخل صندوق لوحة المفاتيح الكهربائية من قطع تيارات الأعطال التي تصل إلى آلاف الأمبيرات. يُعد قاطع الدائرة (داخل صندوق لوحة المفاتيح الكهربائية) المكون الرئيسي المسؤول عن قطع تيارات الأعطال. ويتطلب إخماد القوس الكهربائي عند فصل قاطع الدائرة للموصلات (فصل الدائرة) تصميمًا دقيقًا. وتنقسم قواطع الدائرة إلى ستة أنواع:
زيت
تعتمد قواطع الدائرة الزيتية على تبخر جزء من الزيت لدفع تيار منه على طول مسار القوس الكهربائي. يتكون البخار المنبعث من القوس من غاز الهيدروجين . يتميز الزيت المعدني بخصائص عزل أفضل من الهواء. عند انفصال نقاط التلامس الحاملة للتيار في الزيت، يبدأ القوس الكهربائي في قاطع الدائرة لحظة الانفصال، وبسبب هذا القوس يتبخر الزيت ويتحلل إلى غاز الهيدروجين في الغالب ، مما يؤدي في النهاية إلى تكوين فقاعة هيدروجين حول القوس الكهربائي . تمنع هذه الفقاعة الغازية المضغوطة بشدة حول القوس إعادة اشتعاله بعد وصول التيار إلى نقطة الصفر في الدورة. يُعد قاطع الدائرة الزيتي من أقدم أنواع قواطع الدائرة الكهربائية.
هواء
قد تستخدم قواطع الدائرة الهوائية الهواء المضغوط (نفخة) أو القوة المغناطيسية للقوس الكهربائي نفسه لإطالة مدة القوس. وبما أن طول القوس المستدام يعتمد على الجهد المتاح، فإن القوس المطول سينطفئ في النهاية. وبدلاً من ذلك، تُدفع الملامسات بسرعة إلى حجرة صغيرة محكمة الإغلاق، فيؤدي خروج الهواء المزاح إلى إخماد القوس.
عادة ما تكون قواطع الدائرة قادرة على إنهاء تدفق التيار بالكامل بسرعة كبيرة: عادةً ما بين 30 مللي ثانية و 150 مللي ثانية اعتمادًا على عمر الجهاز وبنيته.
الغاز

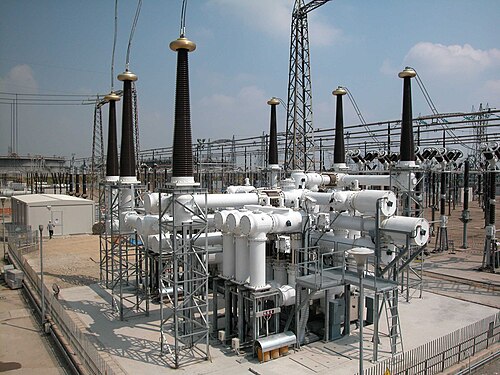

تقوم قواطع الدائرة الغازية أحيانًا بتمديد القوس باستخدام مجال مغناطيسي ، ثم تعتمد على قوة العزل الكهربائي للغازات مثل SF6 لإخماد القوس الممتد.
تعمل قواطع التيار التي تستخدم ثاني أكسيد الكربون كوسيط عازل ومُطفئ للقوس الكهربائي وفقًا لنفس مبادئ قواطع التيار التي تستخدم سادس فلوريد الكبريت (SF6 ) . ولأن سادس فلوريد الكبريت غاز دفيئة أقوى من ثاني أكسيد الكربون ، فإن التحول من سادس فلوريد الكبريت إلى ثاني أكسيد الكربون يُمكن أن يُقلل انبعاثات غازات الدفيئة بمقدار 10 أطنان خلال دورة حياة المنتج. [ 5 ]
نتيجةً لقرار الاتحاد الأوروبي الصادر عام 2024 بالتخلص التدريجي من استخدام غاز سادس فلوريد الكبريت (SF6 ) في أنظمة العزل الغازي (GIS)، شهد القطاع الصناعي توجهاً واسعاً نحو البحث عن غازات عازلة بديلة. [ 6 ] تشمل البدائل قيد الدراسة مزيجاً مختلفاً من الغازات الطبيعية الموجودة في الغلاف الجوي (الأكسجين، وثاني أكسيد الكربون، والنيتروجين)، بالإضافة إلى غازات عازلة اصطناعية جديدة أقل تأثيراً كغازات دفيئة من سادس فلوريد الكبريت . عادةً ما تكون الغازات البديلة لسادس فلوريد الكبريت أقل كفاءةً في العزل، مما يتطلب أن تكون أنظمة العزل الغازي أكبر حجماً وتستهلك كميات أكبر من المواد لتحقيق نفس مستوى العزل.
هجين

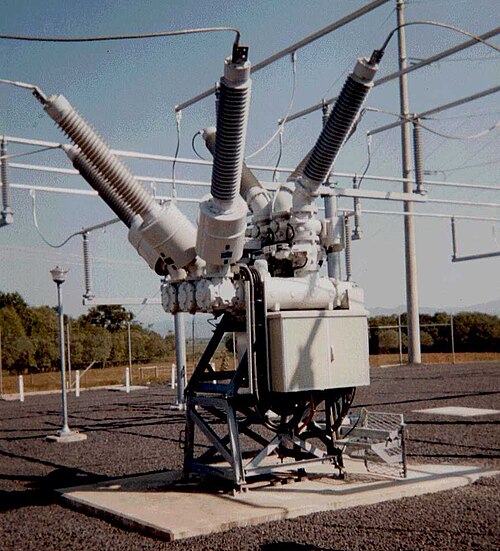

تُعدّ لوحات التوزيع الكهربائية الهجينة نوعًا يجمع بين مكونات لوحات التوزيع التقليدية المعزولة بالهواء (AIS) ولوحات التوزيع المعزولة بغاز سادس فلوريد الكبريت (GIS). وتتميز بتصميمها المدمج والوحداتي، الذي يضمّ وظائف متعددة في وحدة واحدة.
مكنسة
تتميز قواطع الدائرة الكهربائية المزودة بقواطع فراغية بخصائص تقوس كهربائي ضئيلة (لعدم وجود أي شيء يتأين سوى مادة التلامس)، لذا ينطفئ القوس الكهربائي عند تمدده بمقدار ضئيل ( أقل من 2-8 مم). عند اقتراب التيار من الصفر، لا يكون القوس ساخنًا بما يكفي للحفاظ على البلازما، فيتوقف التيار؛ وعندها تستطيع الفجوة تحمل ارتفاع الجهد. تُستخدم قواطع الدائرة الكهربائية الفراغية بكثرة في لوحات التوزيع الكهربائية الحديثة متوسطة الجهد حتى 40500 فولت. على عكس الأنواع الأخرى، فهي غير مناسبة بطبيعتها لقطع أعطال التيار المستمر. والسبب في عدم ملاءمتها لقطع جهود التيار المستمر العالية هو أنه مع التيار المستمر لا توجد فترة "انعدام التيار". يمكن لقوس البلازما أن يغذي نفسه باستمرار عن طريق تحويل مادة التلامس إلى غاز.
دوائر الحماية
قواطع الدائرة والصمامات
تفصل قواطع الدائرة والصمامات التيار عندما يتجاوز التيار مستوىً آمناً محدداً مسبقاً. مع ذلك، لا يمكنها استشعار الأعطال الحرجة الأخرى، مثل عدم توازن التيارات - على سبيل المثال، عندما تلامس ملفات المحول الأرض. وبمفردها، لا تستطيع قواطع الدائرة والصمامات التمييز بين حالات قصر الدائرة وارتفاع الطلب على الطاقة الكهربائية.
مخطط التيار المتداول لمرز-برايس
تعتمد الحماية التفاضلية على قانون كيرشوف للتيار ، الذي ينص على أن مجموع التيارات الداخلة إلى عقدة الدائرة أو الخارجة منها يساوي صفرًا. وباستخدام هذا المبدأ لتطبيق الحماية التفاضلية، يُمكن اعتبار أي جزء من مسار موصل عقدة. قد يكون المسار الموصل خط نقل، أو ملف محول، أو ملف محرك، أو ملف في الجزء الثابت لمولد التيار المتردد. يعمل هذا النوع من الحماية بكفاءة عالية عندما يكون طرفا المسار الموصل متقاربين فيزيائيًا. وقد ابتكر هذا النظام في بريطانيا العظمى تشارلز هيسترمان ميرز وبرنارد برايس . [ 7 ]
يُستخدم محولان تيار متطابقان لكل ملف من ملفات المحول أو الجزء الثابت أو أي جهاز آخر. يُوضع محولا التيار حول طرفي الملف. يجب أن يكون التيار المار عبر كلا الطرفين متطابقًا. يكشف مرحل الحماية أي اختلال في التيارات، ويفصل قواطع الدائرة لعزل الجهاز. في حالة المحول، تُفصل قواطع الدائرة على كل من الملف الابتدائي والثانوي.
تتابع المسافة
يبدو قصر الدائرة في نهاية خط نقل طويل مشابهًا للحمل العادي، لأن مقاومة خط النقل تحد من تيار العطل. يكشف مرحل المسافة عن العطل بمقارنة الجهد والتيار على خط النقل. يشير التيار العالي المصحوب بانخفاض الجهد إلى وجود عطل.
تصنيف
يمكن تصنيف معدات التبديل إلى عدة تصنيفات مختلفة: [ 8 ]
- حسب التصنيف الحالي.
- عن طريق تصنيف المقاطعة (أقصى تيار دائرة قصر kAIC الذي يمكن للجهاز مقاطعته بأمان)
- يمكن لقواطع الدائرة أن تفتح وتغلق عند حدوث تيارات الأعطال.
- يمكن لمفاتيح فصل/توصيل الحمل أن تفصل تيارات الحمل العادية للنظام.
- العوازل هي فواصل خارج الحمل يتم تشغيلها بعد قواطع الدائرة، أو إذا كان تيار الحمل صغيرًا جدًا.
- حسب فئة الجهد الكهربائي:
- جهد منخفض (أقل من 1 كيلو فولت تيار متردد)
- الجهد المتوسط (من 1 كيلو فولت تيار متردد إلى حوالي 75 كيلو فولت تيار متردد)
- الجهد العالي (من 75 كيلو فولت إلى حوالي 230 كيلو فولت تيار متردد)
- جهد عالي للغاية، جهد فائق الارتفاع (أكثر من 230 كيلو فولت)
- عن طريق وسط عازل:
- هواء
- غاز (SF6 أو مخاليط)
- زيت
- مكنسة
- ثاني أكسيد الكربون (CO2 )
- حسب نوع البناء:
- داخلي (يتم تصنيفه بشكل إضافي حسب فئة الحماية من دخول الماء والغبار أو نوع غلاف NEMA)
- في الهواء الطلق

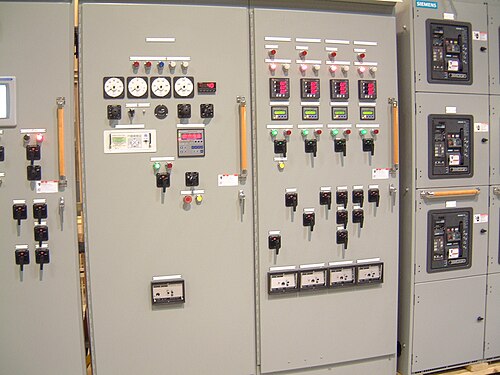

- صناعي
- جدوى
- البحرية
- عناصر قابلة للسحب (يمكن إزالتها بدون استخدام أدوات كثيرة)
- العناصر الثابتة (المثبتات الملولبة)
- واجهة حية
- واجهة أمامية
- يفتح
- مُغلّف بالمعدن (ME) - مجموعة مفاتيح كهربائية مُغلّفة بالكامل من جميع الجوانب والجزء العلوي بصفائح معدنية. [ 9 ]
- مُغلّفة بالمعدن (MC) - نوعٌ أغلى ثمناً من مفاتيح التبديل المعدنية المغلقة، تتميز بالخصائص التالية: جهاز التبديل والفصل الرئيسي من النوع القابل للإزالة؛ حواجز معدنية مؤرضة لفصل المقصورات وتغليف جميع الدوائر والأجزاء الرئيسية؛ أقفال ميكانيكية؛ موصلات ناقل معزولة وميزات أخرى. [ 10 ] [ 11 ]
- كابينة
- مقاوم للقوس الكهربائي
- حسب درجة الفصل الداخلي وفقًا لمعيار اللجنة الكهروتقنية الدولية [ 12 ]
- لا فصل (النموذج 1)
- قضبان التوصيل منفصلة عن الوحدات الوظيفية (النموذج 2أ، 2ب، 3أ، 3ب، 4أ، 4ب)
- أطراف توصيل للموصلات الخارجية منفصلة عن قضبان التوصيل (النموذج 2ب، 3ب، 4أ، 4ب)
- أطراف توصيل للموصلات الخارجية منفصلة عن الوحدات الوظيفية ولكن ليس عن بعضها البعض (النموذج 3أ، 3ب)
- الوحدات الوظيفية منفصلة عن بعضها البعض (النموذج 3أ، 3ب، 4أ، 4ب)
- أطراف توصيل للموصلات الخارجية منفصلة عن بعضها البعض (النموذج 4أ، 4ب)
- أطراف توصيل للموصلات الخارجية منفصلة عن وحدتها الوظيفية المرتبطة بها (النموذج 4ب)
- عن طريق جهاز المقاطعة:
- الفيوز
- قاطع الدائرة الهوائية
- قاطع الدائرة الكهربائية ذو الحد الأدنى من الزيت
- قاطع الدائرة الكهربائية الزيتي
- قاطع الدائرة الكهربائية الفراغي
- قاطع دائرة الغاز (SF6 )
- قاطع دائرة ثاني أكسيد الكربون
- حسب طريقة التشغيل:
- تشغيل يدوي
- محرك/طاقة مخزنة
- يعمل بالملف اللولبي
- حسب نوع التيار:
- التيار المتردد
- التيار المستمر
- عن طريق تقديم الطلب:
- نظام النقل
- توزيع
- عن قصد
- مفاتيح العزل ( فواصل الفصل )
- مفاتيح فصل الأحمال. [ 13 ] [ 14 ]
- مفاتيح التأريض
قد يضم صف واحد عدة أنواع مختلفة من الأجهزة، على سبيل المثال، قد توجد جميع أنواع الحافلات المعزولة بالهواء وقواطع الدائرة الكهربائية الفراغية والمفاتيح التي تعمل يدويًا في نفس صف الخزائن.
تُحدد معايير متعددة تصنيفات وتصميمات ومواصفات وتفاصيل لوحات التوزيع الكهربائية. في أمريكا الشمالية، تُستخدم في الغالب معايير IEEE و ANSI ، بينما تستخدم معظم دول العالم الأخرى معايير IEC ، مع وجود بعض التعديلات أو الاختلافات المحلية.
أمان
لضمان التشغيل الآمن لمفاتيح التوزيع الكهربائية، يوفر نظام التعشيق بمفتاح محصور سيناريوهات تشغيل محددة مسبقًا. على سبيل المثال، إذا كان مسموحًا بتوصيل مصدر واحد فقط من مصدري التغذية في وقت معين، فقد يتطلب نظام التعشيق فتح المفتاح الأول لتحرير مفتاح يسمح بإغلاق المفتاح الثاني. ويمكن تطبيق أنظمة معقدة في هذا الصدد.
يمكن أيضًا اختبار لوحات التوزيع الكهربائية الداخلية للتأكد من قدرتها على احتواء القوس الكهربائي الداخلي (مثلًا، IEC 62271-200). يُعد هذا الاختبار مهمًا لسلامة المستخدم، حيث أن لوحات التوزيع الحديثة قادرة على التعامل مع تيارات عالية. [ 15 ]
غالبًا ما تُفحص لوحات التوزيع الكهربائية باستخدام التصوير الحراري لتقييم حالة النظام والتنبؤ بالأعطال قبل حدوثها. تشمل الطرق الأخرى اختبار التفريغ الجزئي ، باستخدام أجهزة اختبار ثابتة أو محمولة، واختبار الانبعاث الصوتي باستخدام محولات طاقة مثبتة على السطح (لمعدات النفط) أو كاشفات فوق صوتية تُستخدم في محطات التوزيع الخارجية. يمكن لمجسات درجة الحرارة المثبتة على كابلات لوحات التوزيع مراقبة تراكم درجة الحرارة بشكل دائم. تُزود معدات غاز سادس فلوريد الكبريت (SF6 ) دائمًا بأجهزة إنذار وأقفال للتنبيه بفقدان الضغط، ولمنع التشغيل في حال انخفاض الضغط بشكل كبير.
أدى تزايد الوعي بالمخاطر المرتبطة بمستويات الأعطال العالية إلى قيام مشغلي الشبكات بتحديد عمليات تشغيل مغلقة لمفاتيح التأريض وقواطع التوزيع. وقد حظرت العديد من شركات الطاقة الأوروبية دخول المشغلين إلى غرف المفاتيح أثناء التشغيل. تتوفر أنظمة التوزيع عن بُعد التي تسمح للمشغل بتركيب مفاتيح التوزيع من موقع بعيد دون الحاجة إلى ارتداء بدلة واقية من مخاطر القوس الكهربائي. تتطلب أنظمة مفاتيح التوزيع صيانة وخدمة مستمرة لضمان سلامة استخدامها وكفاءتها الكاملة لتوفير هذه الفولتيات العالية. [ 16 ]
