إطار هيكلي ذو فتحات على شكل حرف T

نظام الإطار الهيكلي ذو الفتحة على شكل حرف T هو نظام إطار يتكون من أطوال من الألومنيوم المبثوق المربع أو المستطيل ، وعادة ما يكون من سبائك الألومنيوم 6105-T5 ، مع فتحة على شكل حرف T في منتصف أحد الجوانب أو أكثر.

يُعرف أيضًا بعدة أسماء عامة، مثل بثق الألمنيوم، وقطاع الألمنيوم، وبثق 2020 إذا كان المقطع العرضي 20 × 20 مم، إلى جانب أسماء تجارية، مثل إطار 80/20. ^{[ 1 ]}

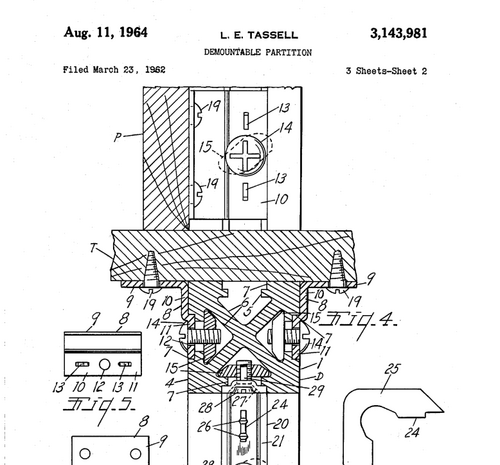

على الرغم من أن التاريخ الدقيق لنظام تأطير الفتحات على شكل حرف T غير معروف، إلا أن التقدم في تكنولوجيا مكابس البثق في أوائل الخمسينيات من القرن الماضي سمح بالإنتاج الاقتصادي لقطاعات الألمنيوم، ^{[ 2 ]} ويمكن العثور على أمثلة على استخدامها من أوائل الستينيات. ^{[ 3 ]}

على الرغم من عدم وجود معيار منشور يحدد النظام، إلا أنه يتم إنتاجه في سلسلة من الأحجام التقليدية مما يسمح بالتوافق بين الشركات المصنعة.

يوجد نوع مختلف من مقاطع T-slot يُعرف باسم قضبان V-slot حيث يتم إدخال عجلات V-slot في القنوات على شكل حرف V للإطار من أجل الحركة الخطية في طابعة ثلاثية الأبعاد أو آلة CNC أخرى .

تنقسم إطارات الفتحات على شكل حرف T إلى فئتين : مترية وكسرية (إمبراطورية). وتكون الفتحة على شكل حرف T متمركزة دائمًا على طول المحور الطولي للقطعة. تتوفر القطع في كل سلسلة بمقطع عرضي مربع. كما تتوفر مقاطع عرضية مستطيلة بقياس x × 2x (حيث x هو العرض المحدد) - على سبيل المثال، 40 مم × 80 مم للسلسلة 40.

•
  نموذج CAD لصامولة T-slot دوارة تُستخدم مع فتحات T-slot المصنوعة من الألومنيوم / مسار T / مقاطع مبثوقة
•
•
•
  صامولة على شكل حرف T (حمراء) مثبتة في فتحة على شكل حرف T
