الكتابة الفنية

الكتابة الفنية هي عملية تشكيل الحروف والأرقام والرموز الأخرى في الرسومات الفنية . تُستخدم لوصف أو تقديم مواصفات تفصيلية لجسم ما. ولتحقيق أهداف الوضوح والتوحيد، تُعتمد أنماط موحدة، ولا ترتبط مهارة الكتابة الفنية ارتباطًا وثيقًا بمهارة الكتابة العادية. تستخدم الرسومات الهندسية خطًا قوطيًا بدون زوائد ، يتكون من سلسلة من الخطوط القصيرة. نادرًا ما تُستخدم الأحرف الصغيرة في معظم رسومات الآلات .

تُكتب الحروف يدويًا دون استخدام أدوات. ولضبط ارتفاع الحروف، والذي يكون عادةً 3 مم  ( 1/8 بوصة )، تُرسَم خطوط إرشادية .

تتم الكتابة الميكانيكية باستخدام أدوات مثل أدلة الكتابة، والقوالب، أو باستخدام جهاز البانتوغراف الميكانيكي الصغير المشار إليه بالعلامة التجارية Keuffel and Esser "Leroy".

تُكتب الرسومات الحديثة باستخدام برامج التصميم بمساعدة الحاسوب .

يجب أن تكون الأحرف المرسومة، حتى وإن كانت مرسومة يدويًا، ثابتةً وذات شكل انسيابي. في بعض الحالات، يكون الثبات مستحيلاً؛ على سبيل المثال، الحرفان P و F ثقيلان من الأعلى بشكل لا مفر منه. في حالات أخرى، يمكن الحفاظ على ثبات الأحرف وجمالها إما برسم أجزائها السفلية، مثل B و E ، أعرض من أجزائها العلوية، أو برسم الخط الأفقي في مركز هذه الأحرف فوق محورها الهندسي مباشرةً. (استثناء: في حالة الحرف A ، يُرسم الخط الأفقي أسفل المركز الهندسي، للحفاظ على تساوي المساحات أسفل وأعلى خط المركز . إذا رُسم خط أفقي في المركز تمامًا، فسيكون الفرق في مساحتي المثلث أعلى الخط وشبه المنحرف أسفله أكبر بكثير، مما يُحدث تأثيرًا غير مألوف للعين).

ينبغي التركيز على الجمال العام للكلمة، بدلاً من التركيز على الحروف الفردية.

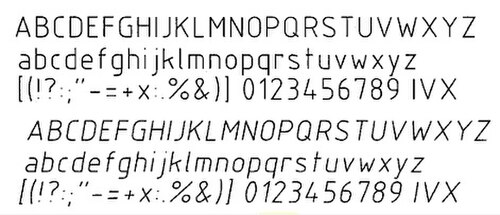

يتم تنفيذ معظم الكتابة اليدوية الحرة بأسلوب " قوطي "، أي بسمك خط ثابت؛ إما "قوطي مستقيم"، بخطوط عمودية متعامدة مع خط الأساس، أو "قوطي مائل"، بخطوط عمودية بزاوية 75 درجة تقريبًا.

تُستخدم أحيانًا آلة البانتوغراف في الكتابة الميكانيكية ، وهي عبارة عن جهاز يتكون من أربعة قضبان ("وصلات") مثبتة ببعضها لتشكيل متوازي أضلاع . يمكن لهذه الوصلات الدوران حول هذه الدبابيس. تُثبّت الوصلة السفلية لمتوازي الأضلاع على دعامتين صلبتين. تتصل إحدى الوصلات الرأسية في أحد طرفي متوازي الأضلاع بجهاز رسم الخطوط الخارجية، الذي يرسم شكل الحرف المراد رسمه، بينما تتصل الوصلة الرأسية الثانية والوصلة الأفقية الأخرى معًا بقلم رصاص يرسم الشكل الدقيق للخطوط الخارجية المرسومة.

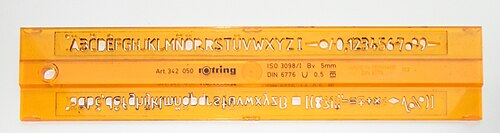

كانت أداة الرسم المستخدمة من أربعينيات القرن العشرين وحتى سبعينياته عبارة عن دليل كتابة حروف . وقد ابتكرته شركة كويفل وإيسر. تعتمد هذه الأداة على قطعة بلاستيكية مغلفة، محفور عليها الحروف على شكل أخاديد. كانت تُعرف باسم قالب الكتابة الميكانيكي. يُوضع قلم حبر على القالب لرسم الحروف، مما ينتج عنه حروف موحدة قياسية على الورق. ^{[ 1 ]}

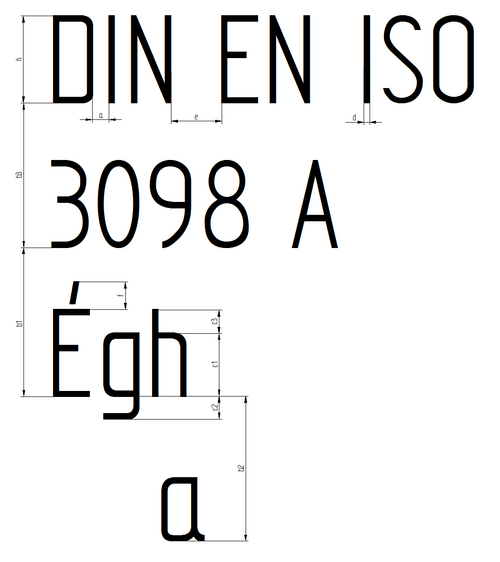

تحدد المواصفة القياسية ISO 3098 الكتابة المستخدمة في الوثائق الفنية للمنتجات. نُشرت النسخة الأصلية من المواصفة عام 1997، بينما نُشرت النسخة المُحدثة عام 2015. وتصف المتطلبات العامة الكتابة المستخدمة في الوثائق الفنية باستخدام التقنيات التالية: الكتابة اليدوية، والقوالب وأدوات الكتابة، والنقل الجاف، والكتابة الرقمية. تتكون المواصفة من الأجزاء التالية: ^{[ 2 ]}

• الجزء الأول: المتطلبات العامة
• الجزء الثاني: الأبجدية اللاتينية والأرقام والعلامات
• الجزء الثالث: الأبجدية اليونانية
• الجزء الرابع: علامات التشكيل والعلامات الخاصة بالأبجدية اللاتينية
• الجزء الخامس: كتابة الحروف اللاتينية والأرقام والعلامات باستخدام برامج التصميم بمساعدة الحاسوب
• الجزء السادس: الأبجدية السيريلية

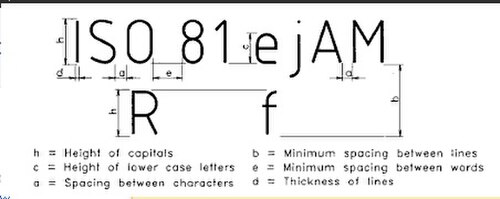

• يتم تحديد الحجم الاسمي للأحرف من خلال ارتفاع (h) محيط الخط الخارجي للأحرف الكبيرة (الحرف الكبير).
• الخط المركزي هو الخط الوهمي في منتصف كل خط أو عنصر خطي، وهو جزء أساسي من مجموعة الأحرف الرسومية.
• إذا اعتبرنا d عرض عنصر الخط و h ارتفاع عنصر الخط، فإن النسبتين القياسيتين لـ d/h هما: 1/14 و 1/10، وهما نسبتان ممكنتان لأنهما تؤديان إلى الحد الأدنى من سماكات الخطوط.
• موقع الخطوط المركزية - يتم اعتبار الحجم الاسمي (h) والمسافة بين الأحرف (a) أساسًا لتحديد الخط المركزي.
• نطاق الأحجام الاسمية – عادةً ما يكون الحجم الاسمي أحد الأحجام التالية: 2.5  مم، 3.5  مم، 5  مم، 7  مم، 10  مم، 14  مم، 20  مم. وتكون نسب الأحجام المتتالية في هذا التسلسل تقريبًا بنسبة الجذر التربيعي للعدد 2 ، كما هو الحال في سلسلة أحجام الورق ISO 216 .
• زاوية الكتابة - قد تكون الكتابة عمودية (مستقيمة) أو مائلة (منحدرة) إلى اليمين بزاوية 75 درجة من المستوى الأفقي. قارن بالكتابة المائلة .
• يمكن تقليل المسافة بين حرفين إلى النصف، إذا كان ذلك يعطي تأثيرًا بصريًا أفضل.
• يتم تقسيم الأحرف المختلفة إلى عدد من الأجزاء لضمان دقة الأبعاد.
• يُحدد حجم الحرف بارتفاعه. وبناءً على ارتفاع الحروف، تُصنف إلى حروف من النوع أ أو حروف من النوع ب.
