مكثف

يتكون المكثف من موصلين يفصل بينهما منطقة غير موصلة. ^{[ 24 ]} يمكن أن تكون هذه المنطقة غير الموصلة فراغًا أو مادة عازلة كهربائيًا تُعرف باسم العازل الكهربائي . من أمثلة المواد العازلة: الزجاج، والهواء، والورق، والبلاستيك، والسيراميك، وحتى منطقة استنزاف أشباه الموصلات المطابقة كيميائيًا للموصلين. وفقًا لقانون كولوم ، تؤثر الشحنة الموجودة على أحد الموصلين بقوة على حاملات الشحنة داخل الموصل الآخر، فتجذب الشحنات ذات القطبية المعاكسة وتتنافر الشحنات ذات القطبية المتشابهة، وبالتالي تتولد شحنة ذات قطبية معاكسة على سطح الموصل الآخر. وهكذا، يحمل الموصلان شحنات متساوية ومتعاكسة على سطحيهما المتقابلين، ^{[ 25 ]} ويتولد في العازل الكهربائي مجال كهربائي.

تتميز المكثفة المثالية بسعة ثابتة C ، بالفاراد (F) في نظام الوحدات الدولي ، وتعرف على أنها نسبة الشحنة الموجبة أو السالبة Q على كل موصل إلى الجهد V بينهما: ^{[ 24 ]}$${\displaystyle C={\frac {Q}{V}}}$$

سعة مقدارها فاراد واحد ( يعني (1 F ) أن شحنة مقدارها كولوم واحد على كل موصل تُحدث فرق جهد مقداره فولت واحد عبر الجهاز. ^{[ 26 ]} ولأن الموصلات (أو الألواح) متقاربة، فإن الشحنات المتعاكسة عليها تتجاذب بفعل مجالاتها الكهربائية، مما يسمح للمكثف بتخزين شحنة أكبر عند جهد معين مقارنةً بحالة تباعد الموصلات، وبالتالي زيادة سعته.

في الأجهزة العملية، يؤثر تراكم الشحنة أحيانًا على المكثف ميكانيكيًا، مما يؤدي إلى تغير سعته. في هذه الحالة، تُعرَّف السعة بدلالة التغيرات التدريجية. $${\displaystyle C={\frac {\mathrm {d} Q}{\mathrm {d} V}}}$$

في التشبيه الهيدروليكي ، يُشابه الجهد الكهربائي ضغط الماء، ويُشابه التيار الكهربائي المار في سلك تدفق الماء عبر أنبوب. المكثف أشبه بغشاء مرن داخل الأنبوب. ورغم أن الماء لا يستطيع المرور عبر هذا الغشاء، إلا أنه يتحرك مع تمدده أو انبساطه.

• تُشابه السعة الكهربائية مرونة الحجاب الحاجز . فكما أن نسبة فرق الشحنة إلى الجهد ستكون أكبر مع زيادة قيمة السعة الكهربائية (${\displaystyle \textstyle C={Q \over V}}$) ، ستكون نسبة إزاحة الماء إلى الضغط أكبر بالنسبة للحجاب الحاجز الذي ينثني بسهولة أكبر.
• في دائرة التيار المتردد، يعمل المكثف كغشاء في أنبوب، سامحًا للشحنة بالتحرك على جانبي العازل دون مرور الإلكترونات فعليًا. أما في دوائر التيار المستمر، فيُشبه المكثف المُراكم الهيدروليكي ، حيث يخزن الطاقة حتى يتم تحرير الضغط. وبالمثل، يمكن استخدامه لتنظيم تدفق الكهرباء في دوائر التيار المستمر المُقوَّمة، تمامًا كما يُخمد المُراكم الارتفاعات المفاجئة في التيار من المضخة الهيدروليكية.
• تخزن المكثفات المشحونة والأغشية المشدودة طاقة كامنة . كلما زادت شحنة المكثف، زاد فرق الجهد بين لوحيه .${\displaystyle \textstyle V={Q \over C}}$) . وبالمثل، كلما زاد حجم الماء المزاح، زادت طاقة الوضع المرنة.
• يؤثر التيار الكهربائي على فرق الشحنة عبر المكثف تمامًا كما يؤثر تدفق الماء على فرق الحجم عبر الحجاب الحاجز.
• وكما تتعرض المكثفات للانهيار العازل عند تعرضها لفولتيات عالية، فإن الأغشية تنفجر تحت ضغوط شديدة.
• وكما أن المكثفات تمنع التيار المستمر بينما تسمح بمرور التيار المتردد، فإن الأغشية لا تزيح الماء إلا إذا حدث تغيير في الضغط.

في الدائرة الكهربائية، قد يتصرف المكثف بشكل مختلف في لحظات زمنية مختلفة. ومع ذلك، من السهل عادةً التفكير في حد الزمن القصير وحد الزمن الطويل:

• في الحد الزمني الطويل، بعد أن يشبع تيار الشحن/التفريغ المكثف، لن يدخل أي تيار إلى (أو يخرج من) أي من جانبي المكثف؛ لذلك، فإن المكافئ الزمني الطويل للمكثف هو دائرة مفتوحة.
• في حالة الشحن السريع، إذا بدأ المكثف بجهد معين V ، وبما أن انخفاض الجهد على المكثف معروف في هذه اللحظة، يمكننا استبداله بمصدر جهد مثالي V. تحديدًا، إذا كان V = 0 (المكثف غير مشحون)، فإن حالة المكثف في حالة الشحن السريع هي دائرة قصر.

يتكون أبسط نموذج للمكثف من لوحين موصلين رقيقين متوازيين، مساحة كل منهما تساوي 10 ...${\displaystyle A}$يفصل بينهما فجوة متساوية السماكة${\displaystyle d}$مملوء بمادة عازلة ذات سماحية ⁠${\displaystyle \varepsilon }$. من المفترض أن الفجوة${\displaystyle d}$أصغر بكثير من أبعاد الألواح. ينطبق هذا النموذج جيدًا على العديد من المكثفات العملية المصنوعة من صفائح معدنية مفصولة بطبقة رقيقة من مادة عازلة، حيث يسعى المصنعون إلى الحفاظ على سماكة المادة العازلة متجانسة للغاية لتجنب المناطق الرقيقة التي قد تتسبب في تلف المكثف.

بما أن المسافة بين الصفيحتين منتظمة على مساحة الصفيحة، فإن المجال الكهربائي بين الصفيحتين${\displaystyle E}$يكون المجال ثابتًا، وموجهًا عموديًا على سطح الصفيحة، باستثناء منطقة قرب حواف الصفيحتين حيث يقل المجال لأن خطوط المجال الكهربائي "تبرز" من جوانب المكثف. وتكون منطقة "المجال الهامشي" هذه مساوية تقريبًا لعرض المسافة بين الصفيحتين .${\displaystyle d}$وبافتراض​${\displaystyle d}$إذا كانت الشحنة صغيرة مقارنة بأبعاد اللوحة، فهي صغيرة بما يكفي لتجاهلها. لذلك، إذا كانت الشحنة مقدارها${\displaystyle +Q}$يتم وضعها على طبق واحد و${\displaystyle -Q}$أما على اللوح الآخر (سيتم مناقشة حالة الألواح المشحونة بشكل غير متساوٍ أدناه)، فستتوزع الشحنة على كل لوح بالتساوي في طبقة شحنة سطحية ذات كثافة شحنة ثابتة${\textstyle \sigma =\pm {Q \over A}}$كولوم لكل متر مربع، على السطح الداخلي لكل لوحة. من قانون جاوس، مقدار المجال الكهربائي بين اللوحات هو ⁠${\displaystyle \textstyle E={\sigma \over \varepsilon }}$الجهد (الفرق)${\displaystyle V}$يُعرَّف المجال الكهربائي بين الصفيحتين بأنه التكامل الخطي للمجال الكهربائي على طول خط (في اتجاه المحور z ) من صفيحة إلى أخرى: $${\displaystyle V=\int _{0}^{d}E(z)\,\mathrm {d} z=Ed={\frac {\sigma }{\varepsilon }}d={\frac {Qd}{\varepsilon A}}}$$ تُعرَّف السعة الكهربائية على النحو التالي :${\displaystyle \textstyle C={Q \over V}}$. استبدال${\displaystyle V}$أعلاه في هذه المعادلة

لذلك، في المكثف، يتم تحقيق أعلى سعة باستخدام مادة عازلة ذات سماحية عالية ، ومساحة لوح كبيرة، وفصل صغير بين الألواح.

بما أن المنطقة${\displaystyle A}$تزداد مساحة الصفائح مع مربع الأبعاد الخطية والمسافة الفاصلة${\displaystyle d}$تزداد السعة خطيًا، وتتناسب مع البعد الخطي للمكثف ( ⁠${\displaystyle C\varpropto L}$) ، أو كالجذر التكعيبي للحجم.

لا يستطيع المكثف ذو اللوحين المتوازيين تخزين سوى كمية محدودة من الطاقة قبل حدوث الانهيار العازل . تتميز مادة المكثف العازلة بقوة عزل كهربائي U _{_d} تحدد جهد الانهيار عند V = V _{_bd} = U _d . وبالتالي، فإن أقصى طاقة يمكن للمكثف تخزينها هي $${\displaystyle E={\frac {1}{2}}CV^{2}={\frac {1}{2}}{\frac {\varepsilon A}{d}}\left(U_{d}d\right)^{2}={\frac {1}{2}}\varepsilon AdU_{d}^{2}}$$

تعتمد الطاقة القصوى على حجم العازل، ونفاذيته ، وقوة عزله . لا يؤدي تغيير مساحة اللوح والمسافة بين اللوحين مع الحفاظ على الحجم نفسه إلى تغيير في الحد الأقصى للطاقة التي يمكن للمكثف تخزينها، طالما بقيت المسافة بين اللوحين أصغر بكثير من طولهما وعرضهما. إضافةً إلى ذلك، تفترض هذه المعادلات أن المجال الكهربائي مُركّز بالكامل في العازل بين اللوحين. في الواقع، توجد مجالات هامشية خارج العازل، على سبيل المثال بين جانبي لوحي المكثف، مما يزيد من السعة الفعّالة للمكثف. يُطلق على هذا أحيانًا اسم السعة الطفيلية . بالنسبة لبعض أشكال المكثفات البسيطة، يمكن حساب هذا الحد الإضافي للسعة تحليليًا. ^{[ 27 ]} يصبح هذا الحد ضئيلاً للغاية عندما تكون نسب عرض اللوح إلى المسافة بين اللوحين ونسب طوله إلى المسافة بين اللوحين كبيرة.

بالنسبة للألواح المشحونة بشكل غير متساوٍ:

• إذا تم تحميل لوحة واحدة بـ${\displaystyle Q_{1}}$بينما يُتهم الآخر بـ${\displaystyle Q_{2}}$وإذا تم فصل كلا اللوحين عن المواد الأخرى في البيئة، فإن السطح الداخلي للوح الأول سيكون له${\displaystyle \textstyle {1 \over 2}(Q_{1}-Q_{2})}$والسطح الداخلي للطبقة الثانية سيكون له${\displaystyle \textstyle {1 \over 2}(Q_{1}-Q_{2})}$الشحنة .لذلك، الجهد${\displaystyle V}$بين الصفيحتين ⁠${\displaystyle \textstyle V={1 \over 2C}(Q_{1}-Q_{2})}$لاحظ أن السطح الخارجي لكلا اللوحين سيكون له${\displaystyle \textstyle {1 \over 2}(Q_{1}+Q_{2})}$لكن هذه الشحنات لا تؤثر على الجهد الكهربائي بين الألواح.
• إذا تم تحميل لوحة واحدة بـ${\displaystyle Q_{1}}$بينما يُتهم الآخر بـ${\displaystyle Q_{2}}$وإذا تم توصيل اللوحة الثانية بالأرض، فسيكون للسطح الداخلي للوحة الأولى ⁠${\displaystyle Q_{1}}$والسطح الداخلي للطبقة الثانية سيكون له${\displaystyle -Q_{1}}$لذلك ، الجهد${\displaystyle V}$بين الصفيحتين ⁠${\displaystyle \textstyle V={Q_{1} \over C}}$لاحظ أن السطح الخارجي لكلا اللوحين سيكون له شحنة صفرية.

ل${\displaystyle n}$عدد الألواح في المكثف، ستكون السعة الكلية $${\displaystyle C=\varepsilon _{o}{\frac {A}{d}}(n-1)}$$ أين${\textstyle C={\frac {\varepsilon _{o}A}{d}}}$تمثل السعة الكهربائية للوح واحد و${\displaystyle n}$هو عدد الصفائح المتداخلة.

كما هو موضح في الشكل على اليمين، يمكن اعتبار الألواح المتداخلة ألواحًا متوازية متصلة ببعضها البعض. يعمل كل زوج من الألواح المتجاورة كمكثف منفصل؛ ويكون عدد الأزواج دائمًا أقل بواحد من عدد الألواح، ومن ثم${\displaystyle (n-1)}$المضاعف.

لزيادة الشحنة والجهد على مكثف، يجب أن يبذل مصدر طاقة خارجي شغلاً لنقل الشحنة من اللوح السالب إلى اللوح الموجب في مواجهة قوة المجال الكهربائي المعاكسة. ^{[ 28 ] [ 29 ]} إذا كان الجهد على المكثف هو${\displaystyle V}$، العمل${\displaystyle \mathrm {d} W}$مطلوب لنقل كمية صغيرة من الشحنة${\displaystyle \mathrm {d} q}$من اللوحة السالبة إلى اللوحة الموجبة هو ⁠${\displaystyle \mathrm {d} W=V\mathop {} \!\mathrm {d} q}$تُخزَّن الطاقة في المجال الكهربائي المتزايد بين الصفيحتين. إجمالي الطاقة${\displaystyle W}$الطاقة المخزنة في المكثف (معبرًا عنها بالجول ) تساوي إجمالي الشغل المبذول في إنشاء المجال الكهربائي من حالة غير مشحونة. ^{[ 30 ] [ 29 ] [ 28 ]}$${\displaystyle W=\int _{0}^{Q}V(q)\mathop {} \!\mathrm {d} q=\int _{0}^{Q}{\frac {q}{C}}\mathop {} \!\mathrm {d} q={\frac {1}{2}}{\frac {Q^{2}}{C}}={\frac {1}{2}}VQ={\frac {1}{2}}CV^{2}}$$ أين${\displaystyle Q}$هي الشحنة المخزنة في المكثف،${\displaystyle V}$يمثل الجهد الكهربائي عبر المكثف، و${\displaystyle C}$تمثل هذه الطاقة الكامنة السعة الكهربائية. وستبقى هذه الطاقة الكامنة في المكثف حتى يتم إزالة الشحنة. إذا سُمح للشحنة بالتحرك عائدةً من اللوح الموجب إلى اللوح السالب، على سبيل المثال عن طريق توصيل دائرة كهربائية بمقاومة بين اللوحين، فإن الشحنة المتحركة تحت تأثير المجال الكهربائي ستبذل شغلاً على الدائرة الخارجية.

إذا كانت الفجوة بين لوحي المكثف${\displaystyle d}$إذا كان ثابتًا، كما هو الحال في نموذج الصفيحة المتوازية أعلاه، فسيكون المجال الكهربائي بين الصفيحتين منتظمًا (مع إهمال المجالات الهامشية) وسيكون له قيمة ثابتة .${\displaystyle E=V/d}$في هذه الحالة، يمكن حساب الطاقة المخزنة من شدة المجال الكهربائي. $${\displaystyle W={\frac {1}{2}}CV^{2}={\frac {1}{2}}{\frac {\varepsilon A}{d}}\left(Ed\right)^{2}={\frac {1}{2}}\varepsilon AdE^{2}={\frac {1}{2}}\varepsilon E^{2}({\text{volume of electric field}})}$$ الصيغة الأخيرة أعلاه تساوي كثافة الطاقة لكل وحدة حجم في المجال الكهربائي مضروبة في حجم المجال بين الألواح، مما يؤكد أن الطاقة في المكثف مخزنة في مجاله الكهربائي.

التيار${\displaystyle I(t)}$يُعرَّف معدل تدفق الشحنة عبر أي مكون في الدائرة الكهربائية بأنه معدل تدفق الشحنة${\displaystyle Q(t)}$لا يمكن للشحنات الفعلية - الإلكترونات - المرور عبر العازل الكهربائي للمكثف المثالي . ^{[ ملاحظة 1 ]} بدلاً من ذلك، يتراكم إلكترون واحد على اللوح السالب مقابل كل إلكترون يغادر اللوح الموجب، مما يؤدي إلى استنزاف الإلكترونات وبالتالي شحنة موجبة على أحد القطبين تساوي وتعاكس الشحنة السالبة المتراكمة على القطب الآخر. وبالتالي، فإن الشحنة على الأقطاب تساوي تكامل التيار وتتناسب مع الجهد، كما ذُكر أعلاه. وكما هو الحال مع أي دالة أصلية ، يُضاف ثابت التكامل لتمثيل الجهد الابتدائي .  ${\displaystyle V(t_{0})}$) . هذا هو الشكل التكاملي لمعادلة المكثف: ^{[ 31 ]}

بأخذ مشتقة هذا وضربه في${\displaystyle C}$ينتج عنه الشكل المشتق: ^{[ 32 ]}

بالنسبة لـ C بغض النظر عن الوقت والجهد والشحنة الكهربائية.

المحث هو نظير المكثف ، حيث يخزن الطاقة في مجال مغناطيسي بدلاً من مجال كهربائي. ويتم الحصول على علاقة التيار بالجهد الخاصة به عن طريق تبديل التيار والجهد في معادلات المكثف واستبدال C بالحث L.

تُعرف الدائرة الكهربائية المتصلة على التوالي والتي تحتوي فقط على مقاومة ومكثف ومفتاح ومصدر جهد مستمر ثابت V₀ بدائرة الشحن . ^{[ 33 ]} إذا كان المكثف غير مشحون في البداية بينما المفتاح مفتوح، ثم أُغلق المفتاح عند t = 0 _، فإنه يتبع من قانون كيرشوف للجهد ما يلي: $${\displaystyle V_{0}=v_{\text{resistor}}(t)+v_{\text{capacitor}}(t)=i(t)R+{\frac {1}{C}}\int _{t_{0}}^{t}i(\tau )\,\mathrm {d} \tau }$$

بأخذ المشتقة والضرب في C ، نحصل على المعادلة التفاضلية من الدرجة الأولى التالية : $${\displaystyle RC{\frac {\mathop {} \!\mathrm {d} i(t)}{\mathop {} \!\mathrm {d} t}}+i(t)=0}$$

عند الزمن t = 0 ، يكون الجهد عبر المكثف صفرًا، ويكون الجهد عبر المقاوم V0 _. ويكون التيار الابتدائي حينها ⁠${\displaystyle \textstyle I(0)={V_{0} \over R}}$. بناءً على هذا الافتراض، فإن حل المعادلة التفاضلية ينتج عنه $${\displaystyle {\begin{aligned}I(t)&={\frac {V_{0}}{R}}e^{-t/\tau _{0}}\\V(t)&=V_{0}\left(1-e^{-t/\tau _{0}}\right)\\Q(t)&=CV_{0}\left(1-e^{-t/\tau _{0}}\right)\end{aligned}}}$$ حيث τ₀ = RC هو ثابت الزمن للنظام. عندما يصل المكثف إلى حالة التوازن مع جهد المصدر، تتناقص الجهود عبر المقاوم والتيار المار في الدائرة بأكملها أُسّيًا . في حالة تفريغ المكثف، يحل الجهد الابتدائي للمكثف ( V_{_Ci )} محل V₀ . تصبح المعادلات كما يلي _:$${\displaystyle {\begin{aligned}I(t)&={\frac {V_{\mathrm {Ci} }}{R}}e^{-t/\tau _{0}}\\V(t)&=V_{\mathrm {Ci} }\,e^{-t/\tau _{0}}\\Q(t)&=C\,V_{\mathrm {Ci} }\,e^{-t/\tau _{0}}\end{aligned}}}$$

المعاوقة ، وهي المجموع الاتجاهي للمفاعلة والمقاومة ، تصف فرق الطور ونسبة السعات بين الجهد والتيار المتغيرين جيبيًا عند تردد معين. يسمح تحليل فورييه بإنشاء أي إشارة من طيف الترددات، ومن ثم يمكن إيجاد استجابة الدائرة للترددات المختلفة. مفاعلة ومعاوقة المكثف هما على التوالي $${\displaystyle {\begin{aligned}X&=-{\frac {1}{\omega C}}=-{\frac {1}{2\pi fC}}\\Z&={\frac {1}{j\omega C}}=-{\frac {j}{\omega C}}=-{\frac {j}{2\pi fC}}\end{aligned}}}$$ أين​${\displaystyle j={\sqrt {-1}}}$⁠ هي الوحدة التخيلية و ⁠${\displaystyle \omega }$يمثل التردد الزاوي للإشارة الجيبية .${\displaystyle -j}$يشير الطور إلى أن جهد التيار المتردد${\displaystyle V=ZI}$يتأخر عن التيار المتردد بمقدار 90 درجة: تتوافق مرحلة التيار الموجب مع زيادة الجهد مع شحن المكثف؛ يتوافق التيار الصفري مع الجهد الثابت اللحظي.

تقل المعاوقة بزيادة السعة وزيادة التردد. ^{[ 34 ]} وهذا يعني أن إشارة التردد العالي أو المكثف الأكبر ينتج عنه سعة جهد أقل لكل سعة تيار - ما يُعرف بـ "قصر الدائرة" أو اقتران التيار المتردد . في المقابل، عند الترددات المنخفضة جدًا، تكون المفاعلة عالية، بحيث يكون المكثف أشبه بدائرة مفتوحة في تحليل التيار المتردد - حيث يتم "ترشيح" هذه الترددات.

تختلف المكثفات عن المقاومات والمحاثات في أن المعاوقة تتناسب عكسياً مع الخاصية المميزة لها؛ أي السعة .

يمر تيار إزاحة عبر مكثف موصول بمصدر جهد متناوب. في حالة كون مصدر الجهد ⁠${\displaystyle V_{0}\cos(\omega t)}$، يمكن التعبير عن تيار الإزاحة على النحو التالي: $${\displaystyle I=C{\frac {\mathop {} \!\mathrm {d} V}{\mathop {} \!\mathrm {d} t}}=-\omega {C}{V_{0}}\sin(\omega t).}$$

في​${\displaystyle \sin(\omega t)=-1}$، يمتلك المكثف تيارًا أقصى (أو ذروة) حيث${\displaystyle I_{0}=\omega CV_{0}}$نسبة ذروة الجهد إلى ذروة التيار ناتجة عن المفاعلة السعوية (المشار إليها بـ${\displaystyle X_{\mathrm {C} }}$) . $${\displaystyle X_{\mathrm {C} }={\frac {V_{0}}{I_{0}}}={\frac {V_{0}}{\omega CV_{0}}}={\frac {1}{\omega C}}}$$

• ⁠${\displaystyle X_{\mathrm {C} }}$يقترب من الصفر عندما تقترب ω من اللانهاية. إذا${\displaystyle X_{\mathrm {C} }}$عندما تقترب قيمة من الصفر، يصبح المكثف أشبه بسلك قصير يمرر التيار بقوة عند الترددات العالية.
• ⁠${\displaystyle X_{\mathrm {C} }}$يقترب من اللانهاية عندما تقترب ω من الصفر. إذا${\displaystyle X_{\mathrm {C} }}$عندما تقترب من اللانهاية، يصبح المكثف أشبه بدائرة مفتوحة تمرر الترددات المنخفضة بشكل سيئ.

يمكن التعبير عن تيار المكثف في شكل دوال جيب التمام لتسهيل المقارنة مع جهد المصدر: $${\displaystyle I=-I_{0}\sin({\omega t})=I_{0}\cos({\omega t}+{90^{\circ }})}$$

في هذه الحالة، يكون التيار خارج الطور مع الجهد بمقدار${\displaystyle \textstyle +{\pi \over 2}}$الراديان أو +90 درجة، أي أن التيار يتقدم على الجهد بمقدار 90 درجة.

عند استخدام تحويل لابلاس في تحليل الدوائر الكهربائية، يتم تمثيل معاوقة مكثف مثالي بدون شحنة ابتدائية في مجال s بواسطة: $${\displaystyle Z(s)={\frac {1}{sC}}}$$ أين

• C هي السعة، و
• s هو التردد المركب.

فوق شدة معينة للمجال الكهربائي، تُعرف باسم قوة العزل الكهربائي${\displaystyle E_{\mathrm {ds} }}$يصبح العازل في المكثف موصلاً. ويُطلق على الجهد الذي يحدث عنده ذلك جهد الانهيار للجهاز، ويُعطى بضرب قوة العزل الكهربائي في المسافة بين الموصلات ^، [ ^{36 ]}$${\displaystyle V_{\mathrm {bd} }=E_{\mathrm {ds} }d}$$

تُحدَّد الطاقة القصوى التي يُمكن تخزينها بأمان في المكثف بجهد الانهيار. وقد يؤدي تجاوز هذا الجهد إلى حدوث دارة قصر بين اللوحين، مما قد يُسبب تلفًا دائمًا للعازل أو اللوحين أو كليهما. ونظرًا لتناسب السعة وجهد الانهيار طرديًا مع سُمك العازل، فإن جميع المكثفات المصنوعة من عازل معين لها كثافة طاقة قصوى متساوية تقريبًا ، وذلك لأن العازل يُهيمن على حجمها. ^{[ 37 ]}

بالنسبة للمكثفات ذات العازل الهوائي، تكون شدة مجال الانهيار من رتبة2-5  ميجا فولت/متر (أو ما يعادلها بالكيلوفولت لكل مليمتر)؛ بالنسبة للميكا يكون الانهيار100-300  ميجا فولت/متر ؛ للزيت،15-25  ميجا فولت/متر ؛ وقد تكون أقل بكثير عند استخدام مواد أخرى للعازل. ^{[ 38 ]} يُستخدم العازل في طبقات رقيقة جدًا، لذا فإن جهد الانهيار المطلق للمكثفات محدود. تتراوح القيم النموذجية للمكثفات المستخدمة في تطبيقات الإلكترونيات العامة من بضعة فولتات إلى1  كيلو فولت . مع زيادة الجهد، يجب أن يكون العازل أكثر سمكًا، مما يجعل المكثفات ذات الجهد العالي أكبر لكل وحدة سعة من تلك المصنفة للجهود المنخفضة.

يتأثر جهد الانهيار بشكل حاسم بعوامل مثل هندسة الأجزاء الموصلة للمكثف؛ فالحواف الحادة أو النقاط تزيد من شدة المجال الكهربائي عند تلك النقطة، مما قد يؤدي إلى انهيار موضعي. بمجرد بدء هذا الانهيار، ينتشر بسرعة عبر العازل حتى يصل إلى اللوح المقابل، تاركًا الكربون خلفه ومسببًا دائرة قصر (أو مقاومة منخفضة نسبيًا). قد تكون النتائج كارثية، حيث يسحب قصر الدائرة في المكثف تيارًا من الدوائر المحيطة ويبدد الطاقة. ^{[ 39 ]} مع ذلك، في المكثفات ذات العوازل الخاصة ^{[ 40 ] [ 41 ]} والأقطاب المعدنية الرقيقة، لا تتشكل دوائر قصر بعد الانهيار. يحدث ذلك لأن المعدن ينصهر أو يتبخر في منطقة الانهيار، مما يعزله عن باقي المكثف. ^{[ 42 ] [ 43 ]}

تتمثل آلية الانهيار المعتادة في أن شدة المجال الكهربائي تصبح كافية لسحب الإلكترونات من ذرات المادة العازلة، مما يؤدي إلى التوصيل الكهربائي. توجد سيناريوهات أخرى محتملة، مثل وجود شوائب في المادة العازلة، وإذا كانت المادة العازلة ذات طبيعة بلورية، فإن العيوب في البنية البلورية قد تؤدي إلى انهيار انهياري كما هو الحال في أشباه الموصلات. يتأثر جهد الانهيار أيضًا بالضغط والرطوبة ودرجة الحرارة. ^{[ 44 ]}

المكثف المثالي يخزن الطاقة الكهربائية ويطلقها فقط، دون تبديدها. أما في الواقع، فتحتوي المكثفات على عيوب في موادها تؤدي إلى ظهور المكونات الطفيلية التالية: ^{[ 45 ]}

• ${\displaystyle {\text{ESL}}}$، وهو الحث التسلسلي المكافئ الناتج عن الموصلات. وعادةً ما يكون هذا الأمر ذا أهمية فقط عند الترددات العالية نسبيًا .
• مقاومتان تضيفان مكونًا ذا قيمة حقيقية إلى المعاوقة الكلية، مما يؤدي إلى هدر الطاقة:
  • ${\displaystyle R_{\text{lead}}}$مقاومة صغيرة متسلسلة في الأسلاك . تزداد أهميتها مع زيادة التردد.
  • ${\displaystyle G_{\text{dielectric}}}$يوجد موصل صغير (أو مقاومة كبيرة بالتوازي مع السعة) لتعويض عيوب المادة العازلة. يتسبب هذا في تيار تسريب صغير عبر العازل (انظر قسم  التسريب ) ^{[ 46 ]،} مما يؤدي إلى تفريغ المكثف ببطء مع مرور الوقت. يهيمن هذا الموصل على المقاومة الكلية عند الترددات المنخفضة جدًا. وتختلف قيمته اختلافًا كبيرًا تبعًا لمادة المكثف وجودته.

نموذج مبسط لسلسلة RLC

مع ازدياد التردد، تقل المعاوقة السعوية (المفاعلة السالبة)، وبالتالي تقل أهمية موصلية العازل وتزداد أهمية المكونات المتصلة على التوالي. لذا، فإن نموذج RLC المبسط ، الصالح لنطاق تردد واسع، يعامل المكثف ببساطة على أنه موصول على التوالي مع محاثة مكافئة متصلة على التوالي.${\displaystyle {\text{ESL}}}$ومقاومة متسلسلة مكافئة تعتمد على التردد${\displaystyle {\text{ESR}}}$وهو ما يتغير قليلاً مع التردد. على عكس النموذج السابق، فإن هذا النموذج غير صالح عند التيار المستمر والترددات المنخفضة جدًا حيث${\displaystyle G_{\text{dielectric}}}$هذا ذو صلة.

تزداد المفاعلة الحثية مع التردد. ولأن إشارتها موجبة، فإنها تعاكس السعة.

عند التردد الطبيعي لدائرة RLC${\displaystyle \omega _{0}{=}{\tfrac {1}{\sqrt {{\text{ESL}}\cdot {\text{C}}}}}}$، يلغي الحث السعة تمامًا، لذا فإن المفاعلة الكلية تساوي صفرًا. بما أن المعاوقة الكلية عند${\displaystyle \omega _{0}}$إنها القيمة الحقيقية لـ${\displaystyle {\text{ESR}}}$، يصل متوسط ​​تبديد الطاقة إلى أقصى حد له وهو ⁠ V _RMS ² / ESR ⁠ ، حيث V _RMS هو متوسط ​​الجذر التربيعي (RMS) للجهد عبر المكثف.

عند الترددات الأعلى، تسود المعاوقة الحثية، لذا يتصرف المكثف بشكل غير مرغوب فيه كملف حثي. تتضمن هندسة الترددات العالية مراعاة حث جميع التوصيلات والمكونات.

عامل الجودة Q

بالنسبة لنموذج مبسط للمكثف باعتباره مكثفًا مثاليًا موصولًا على التوالي بمقاومة مكافئة على التوالي${\displaystyle {\text{ESR}}}$عامل جودة المكثف ( أو${\displaystyle Q}$) هي نسبة مقدار مفاعلتها السعوية${\displaystyle X_{\mathrm {C} }}$إلى مقاومتها عند تردد معين${\displaystyle \omega }$⁠ :

$${\displaystyle Q(\omega )={\frac {|X_{\mathrm {C} }(\omega )|}{\text{ESR}}}={\frac {1}{\omega C\cdot {\text{ESR}}}}\,.}$$

الـ​${\displaystyle Q}$العامل هو مقياس لكفاءته: كلما ارتفع العامل${\displaystyle Q}$كلما زاد معامل السعة للمكثف، اقترب سلوكه من سلوك المكثف المثالي. معامل التبديد هو مقلوبه.

تيار التموج هو المكون المتردد لمصدر التيار المطبق (غالبًا ما يكون مصدر طاقة ذو وضع تبديل ) والذي قد يكون تردده ثابتًا أو متغيرًا. يتسبب تيار التموج في توليد حرارة داخل المكثف نتيجةً للفقد العازل الناتج عن تغير شدة المجال، بالإضافة إلى تدفق التيار عبر خطوط التغذية ذات المقاومة الطفيفة أو عبر الإلكتروليت في المكثف. المقاومة التسلسلية المكافئة (ESR) هي مقدار المقاومة التسلسلية الداخلية التي تُضاف إلى مكثف مثالي لمحاكاة هذه الظاهرة.

بعض أنواع المكثفات ، وخاصة مكثفات التنتالوم والألومنيوم الإلكتروليتية ، بالإضافة إلى بعض المكثفات الفيلمية ، لها قيمة تصنيف محددة لأقصى تيار تموج.

• تُعاني مكثفات التنتالوم الإلكتروليتية ذات الإلكتروليت الصلب من ثاني أكسيد المنغنيز من محدودية تيار التموج، وتتميز عمومًا بأعلى تصنيفات مقاومة السلسلة المكافئة (ESR) ضمن فئة المكثفات. وقد يؤدي تجاوز حدود التموج إلى حدوث تماس كهربائي واحتراق أجزاء منها.
• تُعاني المكثفات الإلكتروليتية المصنوعة من الألومنيوم، وهي النوع الأكثر شيوعًا، من انخفاض في عمرها الافتراضي عند ارتفاع تيارات التموج. وإذا تجاوز تيار التموج القيمة المقدرة للمكثف، فإنه غالبًا ما يؤدي إلى انفجاره.
• لا تحتوي المكثفات الخزفية عمومًا على قيود على تيار التموج ولديها بعض من أدنى تصنيفات ESR.
• تتميز المكثفات الفيلمية بتصنيفات ESR منخفضة للغاية، ولكن تجاوز تيار التموج المقنن قد يتسبب في حدوث أعطال ناتجة عن التدهور.

تنخفض سعة بعض المكثفات مع مرور الوقت. في المكثفات الخزفية ، يعود ذلك إلى تدهور العازل. يُعد نوع العازل ودرجة حرارة التشغيل والتخزين المحيطة من أهم عوامل التقادم، بينما يكون تأثير جهد التشغيل عادةً أقل، أي أن تصميم المكثفات يهدف عادةً إلى تقليل معامل الجهد. يمكن عكس عملية التقادم بتسخين المكثف فوق درجة حرارة كوري . يكون التقادم أسرع ما يمكن في بداية عمر المكثف، ثم يستقر الجهاز بمرور الوقت. ^{[ 47 ]} أما المكثفات الإلكتروليتية، فتتقادم مع تبخر الإلكتروليت . على عكس المكثفات الخزفية، يحدث هذا التقادم قرب نهاية عمر المكثف.

يُعبّر عادةً عن اعتماد السعة على درجة الحرارة بوحدة جزء في المليون (ppm) لكل درجة مئوية. ويمكن اعتبارها عادةً دالة خطية بشكل عام، ولكنها قد تكون غير خطية بشكل ملحوظ عند درجات الحرارة القصوى. وقد يكون معامل درجة الحرارة موجبًا أو سالبًا، ويعتمد ذلك بشكل أساسي على المادة العازلة. بعض هذه المواد، والتي يُرمز لها بـ C0G/NP0، ولكنها تُسمى NPO ، يكون لها معامل سالب نوعًا ما عند درجة حرارة معينة، وموجب عند درجة حرارة أخرى، وصفر بينهما. ويمكن تحديد هذه المكونات للدوائر الحساسة لدرجة الحرارة. ^{[ 48 ]}

يمكن للمكثفات، وخاصة المكثفات الخزفية، والتصاميم القديمة مثل المكثفات الورقية، امتصاص الموجات الصوتية مما ينتج عنه تأثير الميكروفونية . يؤدي الاهتزاز إلى تحريك الألواح، مما يتسبب في تغير السعة، وبالتالي توليد تيار متردد. كما تولد بعض المواد العازلة خاصية الكهروإجهاد . يُعد التداخل الناتج مشكلة خاصة في التطبيقات الصوتية، حيث قد يتسبب في حدوث تغذية راجعة أو تسجيل غير مقصود. في تأثير الميكروفونية العكسي، يُمارس المجال الكهربائي المتغير بين ألواح المكثف قوة فيزيائية، مما يحركها كما لو كانت مكبر صوت. يمكن لهذا أن يُولد صوتًا مسموعًا، ولكنه يستنزف الطاقة ويُجهد المادة العازلة والإلكتروليت، إن وُجد.

يحدث انعكاس التيار عندما يتغير اتجاهه. أما انعكاس الجهد فهو تغير القطبية في الدائرة الكهربائية. ويُعرَّف الانعكاس عمومًا بأنه النسبة المئوية من أقصى جهد مُقنَّن الذي ينعكس قطبيته. في دوائر التيار المستمر، تكون هذه النسبة عادةً أقل من 100%، وغالبًا ما تتراوح بين 0 و90%، بينما في دوائر التيار المتردد، يكون الانعكاس بنسبة 100%.

في دوائر التيار المستمر والدوائر النبضية، يتأثر انعكاس التيار والجهد بتخميد النظام . ويُلاحظ انعكاس الجهد في دوائر RLC ذات التخميد المنخفض . ينعكس اتجاه التيار والجهد، مُشكلين مُذبذبًا توافقيًا بين المُحاثة والسعة. يميل التيار والجهد إلى التذبذب وقد ينعكس اتجاههما عدة مرات، حيث تكون كل ذروة أقل من سابقتها، حتى يصل النظام إلى حالة توازن. يُشار إلى هذه الظاهرة غالبًا باسم " الرنين" . في المقابل، لا تشهد الأنظمة ذات التخميد الحرج أو التخميد الزائد عادةً انعكاسًا للجهد. كما يُلاحظ الانعكاس أيضًا في دوائر التيار المتردد، حيث يكون تيار الذروة متساويًا في كلا الاتجاهين.

لضمان أقصى عمر افتراضي، يجب أن تتحمل المكثفات عادةً أقصى قدر من انعكاس الجهد الذي قد يتعرض له النظام. تتعرض دائرة التيار المتردد لانعكاس جهد بنسبة 100%، بينما تتعرض دوائر التيار المستمر ذات التخميد المنخفض لانعكاس جهد أقل من 100%. يُولّد انعكاس الجهد مجالات كهربائية زائدة في العازل، مما يؤدي إلى ارتفاع درجة حرارة كل من العازل والموصلات، وقد يُقصر بشكل كبير من العمر الافتراضي للمكثف. غالبًا ما تؤثر معدلات انعكاس الجهد على اعتبارات تصميم المكثف، بدءًا من اختيار مواد العازل ومعدلات الجهد وصولًا إلى أنواع التوصيلات الداخلية المستخدمة. ^{[ 49 ]}

تُظهر المكثفات المصنوعة من أي نوع من المواد العازلة مستوىً ما من " امتصاص العازل " أو "التشبع". عند تفريغ المكثف وفصله، قد يتولد جهد كهربائي بعد فترة وجيزة نتيجةً للتخلف المغناطيسي في العازل. يُعد هذا التأثير غير مرغوب فيه في تطبيقات مثل دوائر أخذ العينات والاحتفاظ الدقيقة أو دوائر التوقيت. يعتمد مستوى الامتصاص على عوامل عديدة، بدءًا من اعتبارات التصميم وصولًا إلى زمن الشحن، نظرًا لأن الامتصاص عملية تعتمد على الزمن. ومع ذلك، فإن العامل الأساسي هو نوع مادة العازل. تُظهر المكثفات مثل مكثفات التنتالوم الإلكتروليتية أو مكثفات أغشية البولي سلفون امتصاصًا عاليًا نسبيًا، بينما يسمح البوليسترين أو التفلون بمستويات امتصاص منخفضة جدًا. ^{[ 50 ]} في بعض المكثفات التي تحتوي على جهود وطاقات خطيرة، كما هو الحال في أنابيب الوميض وأجهزة التلفزيون وأفران الميكروويف وأجهزة إزالة الرجفان ، يمكن أن يُعيد امتصاص العازل شحن المكثف إلى جهود خطيرة بعد حدوث قصر أو تفريغ. أي مكثف يحتوي على طاقة تزيد عن 10 جول يُعتبر خطيرًا بشكل عام، بينما المكثفات التي تحتوي على 50 جول أو أكثر قد تكون قاتلة. قد يستعيد المكثف ما بين 0.01% و20% من شحنته الأصلية خلال عدة دقائق، مما قد يجعل مكثفًا يبدو آمنًا خطيرًا بشكلٍ مفاجئ. ^{[ 51 ] [ 52 ] [ 53 ] [ 54 ] [ 55 ]}

لا توجد مادة عازلة مثالية، لذا تسمح جميع المواد العازلة بتسرب تيار كهربائي ضئيل، يمكن قياسه باستخدام مقياس المقاومة العالية (الميغومتر) . ^{[ 56 ]} يُعادل هذا التسرب مقاومة موصولة بالتوازي مع المكثف. يؤدي التعرض المستمر لعوامل مثل الحرارة أو الإجهاد الميكانيكي أو الرطوبة إلى تدهور المادة العازلة، مما ينتج عنه تسرب مفرط، وهي مشكلة شائعة في دوائر الصمامات المفرغة القديمة، خاصةً عند استخدام مكثفات الورق المشمع أو الرقائق المعدنية. في العديد من دوائر الصمامات المفرغة، تُستخدم مكثفات الربط بين المراحل لنقل إشارة متغيرة من لوحة صمام إلى دائرة الشبكة للمرحلة التالية. قد يتسبب المكثف المتسرب في ارتفاع جهد دائرة الشبكة عن قيمة الانحياز الطبيعية، مما يؤدي إلى زيادة التيار أو تشويه الإشارة في الصمام التالي. في مضخمات الطاقة، قد يتسبب ذلك في توهج اللوحات باللون الأحمر، أو ارتفاع درجة حرارة مقاومات تحديد التيار، أو حتى تلفها. تنطبق اعتبارات مماثلة على مكبرات الصوت الصلبة المصنعة من مكونات (الترانزستور)، ولكن نظرًا لانخفاض إنتاج الحرارة واستخدام الحواجز العازلة الحديثة المصنوعة من البوليستر، فقد أصبحت هذه المشكلة الشائعة في السابق نادرة نسبيًا.

تُهيأ مكثفات الألومنيوم الإلكتروليتية أثناء تصنيعها بتطبيق جهد كهربائي كافٍ لتحفيز الحالة الكيميائية الداخلية المناسبة. ويُحافظ على هذه الحالة بالاستخدام المنتظم للجهاز. إذا لم يُستخدم نظام يستخدم مكثفات إلكتروليتية لفترة طويلة، فقد يفقد تهيئته . وفي بعض الأحيان ، قد تتعطل هذه المكثفات نتيجة ماس كهربائي عند تشغيلها لاحقًا.

تختلف أعمار المكثفات باختلاف تصميمها وظروف تشغيلها والظروف البيئية المحيطة. تتميز مكثفات السيراميك الصلبة عمومًا بعمر طويل جدًا في ظل الاستخدام العادي، وهو ما لا يتأثر كثيرًا بعوامل مثل الاهتزاز أو درجة الحرارة المحيطة، إلا أن عوامل مثل الرطوبة والإجهاد الميكانيكي والتعب تلعب دورًا رئيسيًا في تعطلها. وقد تختلف أنماط التعطل؛ فبعض المكثفات قد تعاني من فقدان تدريجي للسعة، أو زيادة في التسريب، أو زيادة في المقاومة التسلسلية المكافئة (ESR)، بينما قد تتعطل مكثفات أخرى فجأة أو حتى بشكل كارثي . على سبيل المثال، تُعد مكثفات الأغشية المعدنية أكثر عرضة للتلف الناتج عن الإجهاد والرطوبة، ولكنها تُصلح نفسها ذاتيًا عند حدوث انهيار في العازل. ويمنع تشكل تفريغ متوهج عند نقطة العطل حدوث شرارة كهربائية عن طريق تبخير الغشاء المعدني في تلك البقعة، مما يُعادل أي دارة قصر مع أدنى حد من فقدان السعة. وعندما تتراكم ثقوب دقيقة كافية في الغشاء، يحدث عطل كامل في مكثف الأغشية المعدنية، وعادةً ما يحدث ذلك فجأة دون سابق إنذار.

تتميز المكثفات الإلكتروليتية عمومًا بأقصر الأعمار. لا تتأثر هذه المكثفات كثيرًا بالاهتزازات أو الرطوبة، لكن عوامل مثل درجة الحرارة المحيطة ودرجة حرارة التشغيل تلعب دورًا كبيرًا في تلفها، والذي يحدث تدريجيًا على شكل زيادة في مقاومة السلسلة المكافئة (ESR) (تصل إلى 300%) وانخفاض في السعة يصل إلى 20%. تحتوي المكثفات على إلكتروليتات تتسرب في النهاية عبر موانع التسرب وتتبخر. كما أن ارتفاع درجة الحرارة يزيد الضغط الداخلي، وبالتالي يزيد من سرعة تفاعل المواد الكيميائية. لذلك، يُحدد عمر المكثف الإلكتروليتي عادةً بتعديل معادلة أرهينيوس ، المستخدمة لتحديد معدلات التفاعلات الكيميائية. $${\displaystyle L=Be^{\frac {e_{A}}{kT_{o}}}}$$

يستخدم المصنّعون هذه المعادلة غالبًا لتحديد العمر الافتراضي المتوقع، بالساعات، للمكثفات الإلكتروليتية عند استخدامها في درجة حرارة التشغيل المصممة لها، والتي تتأثر بدرجة الحرارة المحيطة، ومقاومة السلسلة المكافئة (ESR)، وتيار التموج. مع ذلك، قد لا تتوفر هذه الظروف المثالية في جميع الاستخدامات. وتُحدد القاعدة العامة لتوقع العمر الافتراضي في ظل ظروف الاستخدام المختلفة بما يلي: $${\displaystyle L_{a}=L_{0}2^{\frac {T_{0}-T_{a}}{10}}}$$

وهذا يعني أن عمر المكثف ينخفض ​​إلى النصف لكل زيادة قدرها 10 درجات مئوية في درجة الحرارة، ^{[ 57 ]} حيث:

• ${\displaystyle L_{0}}$العمر الافتراضي المقدر في ظل الظروف المقدرة، على سبيل المثال 2000 ساعة
• ${\displaystyle T_{0}}$هي درجة حرارة التشغيل القصوى/الدنيا المقدرة
• ${\displaystyle T_{a}}$هي متوسط ​​درجة حرارة التشغيل
• ${\displaystyle L_{a}}$هو العمر المتوقع في ظل ظروف معينة

تحتوي معظم المكثفات على طبقة عازلة، مما يزيد من سعتها مقارنةً بالهواء أو الفراغ. ولتحقيق أقصى سعة تخزينية للمكثف، يجب أن تتمتع المادة العازلة بأعلى سماحية ممكنة، بالإضافة إلى أعلى جهد انهيار ممكن. كما يجب أن يكون فقد الطاقة مع التردد في المادة العازلة منخفضًا قدر الإمكان.

مع ذلك، تتوفر مكثفات ذات قيمة منخفضة مزودة بفراغ عالٍ بين لوحيها، مما يسمح بتشغيلها بجهد عالٍ للغاية مع تقليل الفاقد. وكانت المكثفات المتغيرة ذات الألواح المفتوحة للهواء شائعة الاستخدام في دوائر ضبط الراديو. أما التصاميم اللاحقة فتستخدم عازلاً من رقائق البوليمر بين اللوحين المتحرك والثابت، دون وجود فراغ هوائي يُذكر بينهما.

تتوفر العديد من المواد العازلة الصلبة ^، بما في ^ذلك الورق والبلاستيك والزجاج والميكا والسيراميك . [ ¹⁸ ]

استُخدم الورق على نطاق واسع في المكثفات القديمة، ويتميز بأداء جهد عالٍ نسبيًا. مع ذلك، يمتص الورق الرطوبة، وقد استُبدل إلى حد كبير بمكثفات الأغشية البلاستيكية .

تتميز معظم الأغشية البلاستيكية المستخدمة حاليًا بثبات أفضل ومقاومة أعلى للتقادم مقارنةً بالمواد العازلة القديمة كالورق المدهون بالزيت، مما يجعلها مفيدة في دوائر المؤقتات، على الرغم من أنها قد تكون محدودة بدرجات حرارة وترددات تشغيل منخفضة نسبيًا ، نظرًا لمحدودية خصائص الغشاء البلاستيكي المستخدم. وتُستخدم مكثفات الأغشية البلاستيكية الكبيرة على نطاق واسع في دوائر الكبح، ودوائر بدء تشغيل المحركات، ودوائر تصحيح معامل القدرة .

تتميز المكثفات الخزفية بصغر حجمها وانخفاض تكلفتها، وهي مفيدة عمومًا لتطبيقات الترددات العالية، على الرغم من أن سعتها تتغير بشكل كبير مع الجهد ودرجة الحرارة، كما أنها تتلف مع مرور الوقت. وقد تتأثر أيضًا بالتأثير الكهروإجهادي. تُصنف المكثفات الخزفية بشكل عام إلى فئتين: الفئة الأولى من المواد العازلة ، والتي تتميز بتغير متوقع في سعتها مع درجة الحرارة، والفئة الثانية من المواد العازلة ، والتي يمكنها العمل عند جهد أعلى. عادةً ما تكون المكثفات الخزفية الحديثة متعددة الطبقات صغيرة الحجم، ولكن بعض أنواعها تعاني من تفاوتات واسعة في القيم، ومشاكل في التشويش الميكروفوني، وعادةً ما تكون هشة.

تتميز المكثفات الزجاجية والميكا بموثوقية عالية واستقرار كبير وتحمل درجات الحرارة والفولتية العالية، ولكنها باهظة الثمن بالنسبة لمعظم التطبيقات الشائعة.

تُستخدم المكثفات الإلكتروليتية والمكثفات الفائقة لتخزين كميات صغيرة وكبيرة من الطاقة على التوالي، وغالبًا ما تُستخدم المكثفات الخزفية في الرنانات ، وتحدث السعة الطفيلية في الدوائر حيثما تتشكل بنية الموصل-العازل-الموصل البسيطة بشكل غير مقصود من خلال تكوين تخطيط الدائرة.

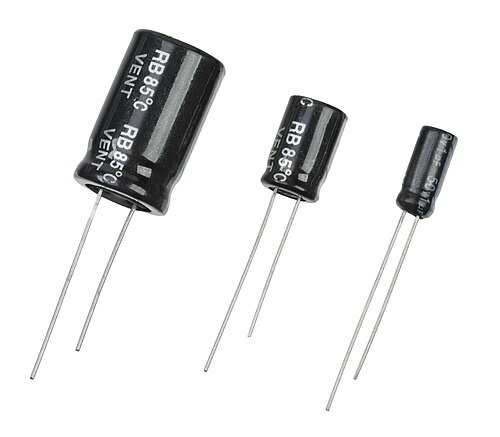

تستخدم المكثفات الإلكتروليتية صفيحة من الألومنيوم أو التنتالوم مع طبقة عازلة من الأكسيد. أما القطب الثاني فهو عبارة عن إلكتروليت سائل ، موصول بالدائرة بواسطة صفيحة معدنية أخرى. توفر المكثفات الإلكتروليتية سعة عالية جدًا، لكنها تعاني من ضعف التفاوتات، وعدم استقرار كبير، وفقدان تدريجي للسعة خاصة عند تعرضها للحرارة، بالإضافة إلى تيار تسريب عالٍ. قد تتسرب الإلكتروليتات من المكثفات رديئة الجودة ، مما يضر بلوحات الدوائر المطبوعة. تنخفض موصلية الإلكتروليت عند درجات الحرارة المنخفضة، مما يزيد من مقاومة السلسلة المكافئة. على الرغم من استخدامها على نطاق واسع في تنظيم جهد التغذية، إلا أن خصائصها الضعيفة عند الترددات العالية تجعلها غير مناسبة للعديد من التطبيقات. تعاني المكثفات الإلكتروليتية من التدهور الذاتي إذا لم تُستخدم لفترة (حوالي عام)، وعند تطبيق الطاقة الكاملة، قد يحدث قصر في الدائرة، مما يؤدي إلى تلف دائم للمكثف، وعادةً ما يتسبب في احتراق المصهر أو تلف صمامات التقويم. على سبيل المثال، في الأجهزة القديمة، قد يتسبب ذلك في حدوث شرارة كهربائية في صمامات التقويم. يمكن استعادة هذه الأجهزة قبل استخدامها عن طريق تطبيق جهد التشغيل تدريجيًا، وهو إجراء شائع في أجهزة الصمامات المفرغة القديمة ، ويستغرق ثلاثين دقيقة باستخدام محول متغير لتزويدها بتيار متردد. قد لا تكون هذه الطريقة مُجدية لبعض أجهزة أشباه الموصلات، التي قد تتلف عند تشغيلها دون نطاق طاقتها الطبيعي، مما يستدعي فصل مصدر الطاقة أولًا عن الدوائر المستهلكة. ولا تُناسب هذه الحلول مصادر الطاقة الحديثة عالية التردد، لأنها تُنتج جهد خرج كامل حتى مع انخفاض جهد الدخل.

توفر مكثفات التنتالوم خصائص تردد ودرجة حرارة أفضل من الألومنيوم، ولكنها تتميز بامتصاص عازل وتسريب أعلى. ^{[ 58 ]}

تستخدم المكثفات البوليمرية (OS-CON، OC-CON، KO، AO) بوليمرًا موصلًا صلبًا (أو أشباه موصلات عضوية مبلمرة) كإلكتروليت وتوفر عمرًا أطول ومقاومة داخلية أقل بتكلفة أعلى من المكثفات الإلكتروليتية القياسية.

المكثف ذو التغذية المرتدة هو مكون، على الرغم من أنه لا يُستخدم في وظيفته الرئيسية، إلا أنه يتمتع بسعة ويستخدم لنقل الإشارات عبر صفيحة موصلة.

تتوفر أنواع أخرى عديدة من المكثفات لتطبيقات متخصصة. تخزن المكثفات الفائقة كميات كبيرة من الطاقة. وتوفر المكثفات الفائقة المصنوعة من هلام الكربون الهوائي ، أو أنابيب الكربون النانوية، أو مواد الأقطاب الكهربائية عالية المسامية، سعة تخزين عالية للغاية (تصل إلى 5  كيلو فاراد اعتبارًا من عام 2010).ويمكن استخدامها في بعض التطبيقات بدلاً من البطاريات القابلة لإعادة الشحن . صُممت مكثفات التيار المتردد خصيصًا للعمل على دوائر الطاقة الكهربائية ذات الجهد المتردد (التيار الرئيسي). وهي شائعة الاستخدام في دوائر المحركات الكهربائية ، وغالبًا ما تُصمم لتحمل تيارات عالية، لذا فهي عادةً ما تكون كبيرة الحجم. تُغلف عادةً بتغليف متين، غالبًا في علب معدنية يسهل تأريضها. كما أنها مصممة بجهد انهيار للتيار المستمر لا يقل عن خمسة أضعاف جهد التيار المتردد الأقصى.

يتغير ثابت العزل الكهربائي لعدد من المواد العازلة المفيدة جدًا تبعًا للمجال الكهربائي المُطبق، مثل المواد الفيروكهربائية ، لذا فإن سعة هذه الأجهزة أكثر تعقيدًا. فعلى سبيل المثال، عند شحن مكثف من هذا النوع، تخضع الزيادة التفاضلية في الجهد مع الشحن للمعادلة التالية: $${\displaystyle \mathop {} \!\mathrm {d} Q=C(V)\mathop {} \!\mathrm {d} V}$$ حيث يشير اعتماد السعة الكهربائية، C ( V ) ، على الجهد، إلى أن السعة دالة لشدة المجال الكهربائي، والتي تُعطى في جهاز ذي لوحين متوازيين بمساحة كبيرة بالعلاقة ε = V / d . يُستقطب هذا المجال العازل، ويكون هذا الاستقطاب، في حالة المواد الكهروإجهادية، دالة غير خطية على شكل حرف S للمجال الكهربائي، وهو ما يُترجم، في حالة جهاز ذي لوحين متوازيين بمساحة كبيرة، إلى سعة كهربائية دالة غير خطية للجهد. ^{[ 59 ] [ 60 ]}

بالنسبة للسعة المعتمدة على الجهد، يتم إيجاد علاقة تكاملية لشحن المكثف إلى الجهد V :$${\displaystyle Q=\int _{0}^{V}C(V)\mathop {} \!\mathrm {d} V}$$وهذا يتفق مع Q = CV فقط عندما لا تعتمد C على الجهد V.

وبالمثل، فإن الطاقة المخزنة في المكثف الآن تُعطى بواسطة $${\displaystyle \mathop {} \!\mathrm {d} W=Q\mathop {} \!\mathrm {d} V=\left[\int _{0}^{V}\mathop {} \!\mathrm {d} V'\,C(V')\right]\mathop {} \!\mathrm {d} V.}$$

التكامل: $${\displaystyle W=\int _{0}^{V}\mathop {} \!\mathrm {d} V\int _{0}^{V}\mathop {} \!\mathrm {d} V'\,C(V')=\int _{0}^{V}\mathop {} \!\mathrm {d} V'\int _{V'}^{V}\mathop {} \!\mathrm {d} V\,C(V')=\int _{0}^{V}\mathop {} \!\mathrm {d} V'\left(V-V'\right)C(V'),}$$حيث يتم استخدام تبديل ترتيب التكامل .

تُستخدم السعة غير الخطية لمسبار مجهري يتم مسحه على طول سطح كهروإجهادي لدراسة بنية المجال للمواد الكهروإجهادية. ^{[ 61 ]}

مثال آخر على السعة المعتمدة على الجهد يظهر في أجهزة أشباه الموصلات مثل ثنائيات أشباه الموصلات ، حيث لا ينشأ اعتماد الجهد من تغير في ثابت العزل الكهربائي، بل من اعتماد المسافة بين الشحنات على جانبي المكثف على الجهد. ^{[ 62 ]} يُستغل هذا التأثير عمدًا في أجهزة شبيهة بالثنائيات تُعرف باسم المكثفات المتغيرة السعة (varicaps) .

إذا تم تزويد مكثف بجهد متغير مع الزمن يتغير بسرعة كافية، فعند تردد معين، لا يستطيع استقطاب العازل الكهربائي مواكبة الجهد. كمثال على أصل هذه الآلية، لا تستطيع ثنائيات الأقطاب المجهرية الداخلية التي تُساهم في ثابت العزل الكهربائي التحرك بشكل فوري، وبالتالي مع ازدياد تردد الجهد المتناوب المُطبق، تكون استجابة ثنائيات الأقطاب محدودة ويتناقص ثابت العزل الكهربائي. يُشار إلى تغير ثابت العزل الكهربائي مع التردد باسم تشتت العزل الكهربائي ، ويخضع لعمليات استرخاء العزل الكهربائي ، مثل استرخاء ديباي . في ظل الظروف العابرة، يمكن التعبير عن مجال الإزاحة كما يلي (انظر: القابلية الكهربائية ): $${\displaystyle {\boldsymbol {D(t)}}=\varepsilon _{0}\int _{-\infty }^{t}\varepsilon _{r}(t-t'){\boldsymbol {E}}(t')\,\mathop {} \!\mathrm {d} t',}$$

يشير هذا إلى تأخر الاستجابة الناتج عن التغير الزمني لـ _εr ، والذي يُحسب مبدئيًا من تحليل مجهري أساسي، على سبيل المثال، لسلوك ثنائي القطب في العازل. انظر، على سبيل المثال، دالة الاستجابة الخطية . ^{[ 63 ] [ 64 ]} يمتد التكامل على كامل التاريخ الماضي حتى الوقت الحاضر. ينتج عن تحويل فورييه الزمني ما يلي: $${\displaystyle {\boldsymbol {D}}(\omega )=\varepsilon _{0}\varepsilon _{r}(\omega ){\boldsymbol {E}}(\omega )\,,}$$

حيث أن ε _r ( ω ) دالة مركبة ، بجزء تخيلي مرتبط بامتصاص الطاقة من المجال بواسطة الوسط. انظر السماحية . السعة، كونها متناسبة مع ثابت العزل الكهربائي، تُظهر أيضًا هذا السلوك الترددي. تحويل فورييه لقانون جاوس بهذا الشكل لحقل الإزاحة:

$${\displaystyle {\begin{aligned}I(\omega )&=j\omega Q(\omega )=j\omega \oint _{\Sigma }{\boldsymbol {D}}({\boldsymbol {r}},\omega )\cdot \mathop {} \!\mathrm {d} {\boldsymbol {\Sigma }}\\&=\left[G(\omega )+j\omega C(\omega )\right]V(\omega )={\frac {V(\omega )}{Z(\omega )}}\,,\end{aligned}}}$$ حيث j هي الوحدة التخيلية ، وV ( ω ) هي مركبة الجهد عند التردد الزاوي ω ، وG ( ω ) هي الجزء الحقيقي من التيار، وتسمى الموصلية ، و C ( ω ) تحدد الجزء التخيلي من التيار وتسمى السعة . أما Z ( ω ) فهي المعاوقة المركبة.

عندما يتم ملء مكثف ذي لوحين متوازيين بمادة عازلة، فإن قياس الخصائص العازلة للوسط يعتمد على العلاقة التالية: $${\displaystyle \varepsilon _{r}(\omega )=\varepsilon '_{r}(\omega )-j\varepsilon ''_{r}(\omega )={\frac {1}{j\omega Z(\omega )C_{0}}}={\frac {C_{\text{cmplx}}(\omega )}{C_{0}}}\,,}$$ حيث تشير علامة الفتحة المفردة إلى الجزء الحقيقي، وعلامة الفتحة المزدوجة إلى الجزء التخيلي، و Z ( ω ) هي المعاوقة المركبة بوجود العازل، وC _{_cmplx} ( ω ) هي ما يُسمى بالسعة المركبة بوجود العازل، و C _₀ هي السعة بدون العازل. ^{[ 65 ] [ 66 ]} (يعني القياس "بدون العازل" من حيث المبدأ القياس في الفضاء الحر ، وهو هدف غير قابل للتحقيق، إذ يُتوقع أن يُظهر حتى الفراغ الكمومي سلوكًا غير مثالي، مثل ثنائية اللون . ولأغراض عملية، عند أخذ أخطاء القياس في الاعتبار، غالبًا ما يكون القياس في الفراغ الأرضي، أو ببساطة حساب C _₀ ، دقيقًا بما فيه الكفاية. ^{[ 67 ]} )

باستخدام طريقة القياس هذه، قد يُظهر ثابت العزل الكهربائي رنينًا عند ترددات معينة تُقابل ترددات استجابة مميزة (طاقات إثارة) للمساهمين في ثابت العزل الكهربائي. تُشكل هذه الرنينات أساسًا لعدد من التقنيات التجريبية للكشف عن العيوب. تقيس طريقة التوصيل الامتصاص كدالة للتردد. ^{[ 68 ]} بدلاً من ذلك، يمكن استخدام الاستجابة الزمنية للسعة مباشرةً، كما هو الحال في مطيافية المستويات العميقة العابرة . ^{[ 69 ]}

مثال آخر على السعة المعتمدة على التردد يحدث مع مكثفات MOS ، حيث يعني التوليد البطيء لحاملات الشحنة الأقلية أنه عند الترددات العالية، تقيس السعة استجابة حاملات الشحنة الأغلبية فقط، بينما عند الترددات المنخفضة، يستجيب كلا النوعين من حاملات الشحنة. ^{[ 62 ] [ 70 ]}

عند الترددات الضوئية، تُظهر ثابت العزل الكهربائي في أشباه الموصلات بنيةً مرتبطةً ببنية نطاقات الطاقة للمادة الصلبة. وقد ساهمت طرق قياس مطيافية التعديل المتطورة، القائمة على تعديل البنية البلورية بالضغط أو غيره من الإجهادات ومراقبة التغيرات المصاحبة في امتصاص الضوء أو انعكاسه، في تعزيز معرفتنا بهذه المواد. ^{[ 71 ]}

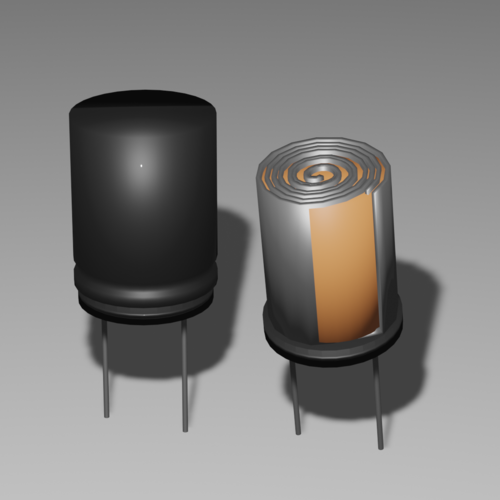

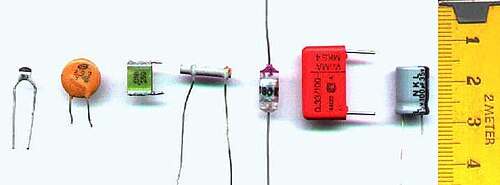

تتنوع أشكال ترتيب الصفائح والعازل الكهربائي تبعًا للسعة المطلوبة للمكثف. بالنسبة للسعات الصغيرة (ميكروفاراد وما دون)، تُستخدم أقراص خزفية مطلية بطبقة معدنية، مع أسلاك توصيل ملتصقة بهذه الطبقة. أما السعات الأكبر، فيمكن تصنيعها بتكديس عدة صفائح وأقراص. عادةً ما تستخدم المكثفات ذات السعة الأكبر طبقة من رقائق أو أغشية معدنية مُرسبّة على سطح غشاء عازل لتشكيل الصفائح، وغشاء عازل من ورق أو بلاستيك مُشبع - تُلف هذه الصفائح لتوفير المساحة. ولتقليل المقاومة والحث التسلسلي للصفائح الطويلة، تُرتّب الصفائح والعازل الكهربائي بشكل متداخل بحيث يتم التوصيل عند الحافة المشتركة للصفائح الملفوفة، وليس عند أطراف الرقائق أو شرائح الأغشية المعدنية التي تُشكّل الصفائح.

يُغلّف الجهاز لمنع دخول الرطوبة إلى العازل الكهربائي - كانت أجهزة الراديو القديمة تستخدم أنبوبًا من الورق المقوى مُغلقًا بالشمع. أما المكثفات الحديثة ذات العازل الورقي أو الفيلمي، فتُغمس في مادة بلاستيكية حرارية صلبة. قد تُضغط المكثفات الكبيرة المُخصصة للاستخدام مع الجهد العالي لتناسب علبة معدنية مستطيلة، مع أطراف توصيل مثبتة بمسامير وجلبات للتوصيلات. غالبًا ما يُشرب العازل الكهربائي في المكثفات الكبيرة بسائل لتحسين خصائصه.

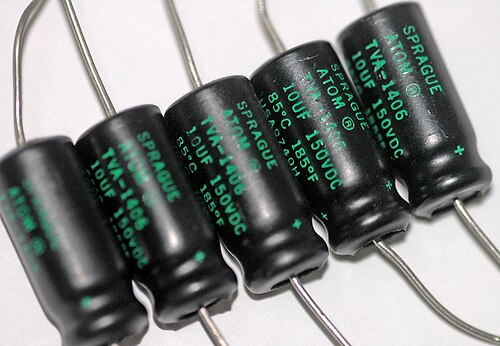

قد تُرتّب أطراف توصيل المكثفات بأشكالٍ متعددة، كالتوزيع المحوري أو القطري. يُشير مصطلح "محوري" إلى أن الأطراف تقع على محورٍ مشترك، عادةً ما يكون محور جسم المكثف الأسطواني ، حيث تمتد الأطراف من طرفين متقابلين. أما التوزيع القطري، فنادرًا ما يكون على امتداد أنصاف أقطار جسم المكثف، لذا يُعدّ هذا المصطلح اصطلاحيًا. عادةً ما تكون الأطراف (قبل ثنيها) في مستوياتٍ موازية لمستوى جسم المكثف المسطح، وتمتد في الاتجاه نفسه؛ وغالبًا ما تكون متوازية عند تصنيعها.

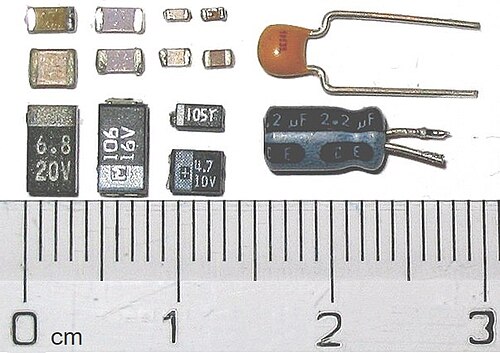

ظهرت المكثفات الخزفية القرصية الصغيرة والرخيصة منذ ثلاثينيات القرن العشرين، ولا تزال شائعة الاستخدام. بعد ثمانينيات القرن العشرين، شاع استخدام المكثفات المُلصقة على السطح . تتميز هذه المكثفات بصغر حجمها الشديد وخلوها من أسلاك التوصيل، مما يسمح بلحامها مباشرةً على سطح لوحات الدوائر المطبوعة . تتجنب مكونات التثبيت السطحي التأثيرات غير المرغوب فيها للترددات العالية الناتجة عن أسلاك التوصيل، وتُسهّل عملية التجميع الآلي، على الرغم من صعوبة التعامل اليدوي معها بسبب صغر حجمها.

تتيح المكثفات المتغيرة التي يتم التحكم بها ميكانيكيًا ضبط المسافة بين الألواح، على سبيل المثال عن طريق تدوير أو تحريك مجموعة من الألواح المتحركة لتتماشى مع مجموعة من الألواح الثابتة. أما المكثفات المتغيرة منخفضة التكلفة، فتعتمد على ضغط طبقات متناوبة من الألومنيوم والبلاستيك بواسطة برغي . ويمكن التحكم في السعة كهربائيًا باستخدام المكثفات المتغيرة السعة (أو الفاريكابس)، وهي عبارة عن ثنائيات أشباه موصلات منحازة عكسيًا، يتغير عرض منطقة استنزافها بتغير الجهد المطبق. وتُستخدم هذه المكثفات في حلقات الطور المقفلة ، بالإضافة إلى تطبيقات أخرى.

تحتوي معظم المكثفات على رموز مطبوعة على أجزائها تشير إلى خصائصها الكهربائية. أما المكثفات الأكبر حجماً، مثل المكثفات الإلكتروليتية، فعادةً ما تعرض سعتها كقيمة بوحدة قياس محددة، على سبيل المثال، 220 ميكروفاراد .

لأسباب تتعلق بالطباعة، يقوم بعض المصنّعين بطباعة MF على المكثفات للإشارة إلى الميكروفاراد (μF). ^{[ 72 ]}

تستخدم المكثفات الصغيرة، مثل المكثفات الخزفية، عادةً ترميزًا مختصرًا يتكون من ثلاثة أرقام وحرف اختياري، حيث تشير الأرقام ( XYZ ) إلى السعة بوحدة البيكو فاراد (pF)، المحسوبة كالتالي: XY  × ^10⁻¹Z ، ويشير الحرف إلى نسبة التفاوت المسموح بها. تتراوح نسب التفاوت الشائعة بين ±5% و±10% و±20%، ويُرمز لها بالرموز J وK وM على التوالي.

قد يتم أيضًا وضع ملصق على المكثف يوضح جهد التشغيل ودرجة الحرارة والخصائص الأخرى ذات الصلة.

مثال: مكثف مُصنَّف أو مُعَرَّف على أنه 473 كيلو أوم 330 فولت، سعته هي47 × 10 ³  بيكوفاراد = 47  نانوفاراد (±10%) مع جهد تشغيل أقصى يبلغ 330  فولت. جهد تشغيل المكثف هو أعلى جهد يمكن تطبيقه عليه دون خطر كبير لانهيار الطبقة العازلة.

بالنسبة للسعات التي تتبع سلسلة القيم المفضلة E3 أو E6 أو E12 أو E24 ، تحدد المواصفات السابقة ANSI/EIA-198-D:1991 وANSI/EIA-198-1-E:1998 وANSI/EIA-198-1-F:2002، بالإضافة إلى التعديل IEC  60062:2016/AMD1:2019 للمعيار IEC 60062 ، رمزًا خاصًا مكونًا من حرفين للمكثفات الصغيرة جدًا التي لا تتسع لطباعة الرمز المذكور أعلاه المكون من ثلاثة أو أربعة أحرف. يتكون الرمز من حرف كبير يمثل الرقمين المعنويين للقيمة، متبوعًا برقم يشير إلى معامل الضرب. كما يحدد معيار EIA عددًا من الأحرف الصغيرة لتحديد عدد من القيم غير الموجودة في E24. ^{[ 73 ]}

يُستخدم رمز RKM، وفقًا للمعيارين IEC 60062 و BS 1852، لتحديد قيمة المكثف في مخطط الدائرة الكهربائية. يتجنب هذا الرمز استخدام الفاصلة العشرية ، ويستبدلها برمز البادئة SI للقيمة المحددة (مع الحرف F للدلالة على الوزن 1). كما يُستخدم هذا الرمز أيضًا لتمييز المكونات. مثال: 4n7 لقيمة 4.7 نانو فاراد، أو 2F2 لقيمة 2.2 فاراد.

في النصوص التي سبقت ستينيات القرن العشرين، وفي بعض أغلفة المكثفات حتى وقت قريب، ^{[ 18 ]} استُخدمت وحدات قياس السعة القديمة في الكتب الإلكترونية، ^{[ 75 ]} والمجلات، وكتالوجات الإلكترونيات. ^{[ 76 ]} كانت الوحدات القديمة "mfd" و"mf" تعني الميكروفاراد (μF)؛ والوحدات القديمة "mmfd" و"mmf" و"uuf" و"μμf" و"pfd" تعني البيكوفاراد (pF)؛ ولكن نادرًا ما تُستخدم الآن. ^{[ 77 ]} كذلك، فإن "Micromicrofarad" أو "micro-microfarad" وحدات قديمة موجودة في بعض النصوص القديمة، وهي تُعادل البيكوفاراد (pF). ^{[ 75 ]}

ملخص وحدات السعة القديمة: (لم يتم عرض الاختلافات بين الأحرف الكبيرة والصغيرة)

• μF (ميكروفاراد) = mf, mfd
• بيكو فاراد (pF) = mmf, mmfd, pfd, ميكرو ميكرو فاراد

يمكن للمكثف تخزين الطاقة الكهربائية عند فصله عن دائرة الشحن، لذا يمكن استخدامه كبطارية مؤقتة ، أو كغيره من أنظمة تخزين الطاقة القابلة لإعادة الشحن . ^{[ 78 ]} تُستخدم المكثفات بشكل شائع في الأجهزة الإلكترونية للحفاظ على إمداد الطاقة أثناء استبدال البطاريات. (يمنع هذا فقدان المعلومات في الذاكرة المتطايرة).

يمكن للمكثف أن يسهل تحويل الطاقة الحركية للجسيمات المشحونة إلى طاقة كهربائية وتخزينها. ^{[ 79 ]}

توجد مفاضلات بين المكثفات والبطاريات كأجهزة تخزين. فبدون مقاومات أو ملفات حث خارجية، تستطيع المكثفات عمومًا إطلاق طاقتها المخزنة في وقت قصير جدًا مقارنةً بالبطاريات. في المقابل، تستطيع البطاريات تخزين شحنة أكبر بكثير بالنسبة لحجمها. توفر المكثفات التقليدية أقل من 360 جول لكل كيلوغرام من الطاقة النوعية ، بينما تبلغ كثافة الطاقة في البطارية القلوية التقليدية 590 كيلوجول/كيلوغرام. يوجد حل وسط: المكثفات الفائقة ، التي يمكنها استقبال الشحنة وتفريغها بسرعة أكبر بكثير من البطاريات، وتتحمل دورات شحن وتفريغ أكثر بكثير من البطاريات القابلة لإعادة الشحن. مع ذلك، فهي أكبر حجمًا بعشر مرات من البطاريات التقليدية لنفس الشحنة. من ناحية أخرى، ثبت أن كمية الشحنة المخزنة في الطبقة العازلة للمكثف ذي الغشاء الرقيق يمكن أن تساوي، أو حتى تتجاوز، كمية الشحنة المخزنة على ألواحه. ^{[ 80 ]}

في أنظمة الصوت بالسيارات ، تخزن المكثفات الكبيرة الطاقة التي يستخدمها المضخم عند الحاجة. كما يُستخدم المكثف في صمام الوميض لتخزين الجهد العالي .

في ثلاثينيات القرن العشرين، طبق جون أتاناسوف مبدأ تخزين الطاقة في المكثفات لبناء ذاكرات رقمية ديناميكية لأولى أجهزة الكمبيوتر الثنائية التي استخدمت أنابيب الإلكترون للمنطق. ^{[ 81 ]}

تُستخدم الطاقة النبضية في العديد من التطبيقات لزيادة شدة الطاقة (بالواط) لحجم معين من الطاقة (بالجول) عن طريق إطلاق هذا الحجم خلال فترة زمنية قصيرة جدًا. ويمكن تحقيق نبضات في نطاق النانوثانية وقدرات تصل إلى الجيجاواط. غالبًا ما تتطلب النبضات القصيرة مكثفات مصممة خصيصًا ذات حث منخفض وجهد عالٍ، والتي تُستخدم عادةً في مجموعات كبيرة ( بنوك مكثفات ) لتوفير نبضات تيار هائلة للعديد من تطبيقات الطاقة النبضية. وتشمل هذه التطبيقات التشكيل الكهرومغناطيسي ، ومولدات ماركس ، والليزر النبضي (وخاصة ليزر TEA )، وشبكات تشكيل النبضات ، والرادار ، وأبحاث الاندماج النووي ، ومسرعات الجسيمات . ^{[ 82 ]}

تُستخدم بنوك المكثفات الكبيرة (الخزانات) كمصادر طاقة لمفجرات الأسلاك الجسرية المتفجرة أو مفجرات الصفعة في الأسلحة النووية وغيرها من الأسلحة المتخصصة. ويجري العمل التجريبي حاليًا باستخدام بنوك المكثفات كمصادر طاقة للدروع الكهرومغناطيسية والمدافع الكهرومغناطيسية الكهرومغناطيسية ومدافع الملفات .

تُستخدم مكثفات التخزين في مصادر الطاقة حيث تعمل على تنعيم خرج مقوم الموجة الكاملة أو النصفية . كما يمكن استخدامها في دوائر مضخات الشحن كعنصر لتخزين الطاقة في توليد جهود أعلى من جهد الدخل.

تُوصَّل المكثفات بالتوازي مع دوائر الطاقة في معظم الأجهزة الإلكترونية والأنظمة الكبيرة (مثل المصانع) لتحويل التيار الكهربائي عن مصدر الطاقة الرئيسي وإخفائه، مما يوفر مصدر طاقة "نظيفًا" لدوائر الإشارة أو التحكم. على سبيل المثال، تستخدم أجهزة الصوت عدة مكثفات بهذه الطريقة لتحويل ضوضاء خط الطاقة قبل وصولها إلى دوائر الإشارة. تعمل المكثفات كاحتياطي محلي لمصدر طاقة التيار المستمر، وتتجاوز تيارات التيار المتردد من مصدر الطاقة. يُستخدم هذا في تطبيقات الصوت في السيارات، حيث يُعوض مكثف التصلب عن الحث والمقاومة لأسلاك بطارية الرصاص الحمضية في السيارة .

تصحيح معامل القدرة

في توزيع الطاقة الكهربائية، تُستخدم المكثفات لتصحيح معامل القدرة . غالبًا ما تأتي هذه المكثفات على شكل ثلاث مكثفات موصولة كحمل ثلاثي الأطوار . عادةً، لا تُقاس سعة هذه المكثفات بالفاراد، بل تُقاس بالقدرة التفاعلية بالفولت أمبير التفاعلي (var). والهدف من ذلك هو موازنة الحمل الحثي الناتج عن أجهزة مثل المحركات الكهربائية وخطوط النقل ، لجعل الحمل يبدو مقاومًا في معظمه. قد تحتوي أحمال المحركات أو المصابيح الفردية على مكثفات لتصحيح معامل القدرة، أو قد تُركّب مجموعات أكبر من المكثفات (عادةً مع أجهزة تحويل أوتوماتيكية) في مركز توزيع الأحمال داخل مبنى أو في محطة فرعية كبيرة لشبكة الكهرباء .

في محركات القفص السنجابي أحادية الطور ، لا يستطيع الملف الابتدائي داخل غلاف المحرك بدء حركة دورانية على الدوار، ولكنه قادر على الحفاظ عليها. لبدء تشغيل المحرك، يحتوي ملف ثانوي "للبدء" على مكثف بدء غير مستقطب موصول على التوالي لإدخال تيار جيبي متقدم. عندما يوضع الملف الثانوي (للبدء) بزاوية بالنسبة للملف الابتدائي (للتشغيل)، يتولد مجال كهربائي دوار. قوة المجال الدوار ليست ثابتة، ولكنها كافية لبدء دوران الدوار. عندما يقترب الدوار من سرعة التشغيل، يقوم مفتاح طرد مركزي (أو مرحل حساس للتيار موصول على التوالي مع الملف الرئيسي) بفصل المكثف. عادةً ما يُركب مكثف البدء على جانب غلاف المحرك. تُسمى هذه المحركات بمحركات بدء المكثف، وتتميز بعزم بدء عالٍ نسبيًا. عادةً ما يمكن أن يكون لها عزم دوران بدء يصل إلى أربعة أضعاف عزم دوران محرك الطور المنفصل، وتستخدم في تطبيقات مثل الضواغط وغسالات الضغط وأي جهاز صغير يتطلب عزم دوران بدء عالي.

تحتوي المحركات الحثية التي تعمل بالمكثف على مكثف إزاحة طور موصول بشكل دائم على التوالي مع ملف ثانٍ. يشبه هذا المحرك إلى حد كبير المحرك الحثي ثنائي الطور.

المكثفات المستخدمة لبدء تشغيل المحركات عادة ما تكون من النوع الإلكتروليتي غير المستقطب، بينما المكثفات المستخدمة في التشغيل تكون من النوع التقليدي المصنوع من الورق أو الأغشية البلاستيكية العازلة.

يمكن استخدام الطاقة المخزنة في المكثف لتمثيل المعلومات ، إما في شكل ثنائي، كما هو الحال في ذاكرة الوصول العشوائي الديناميكية (DRAM) ، أو في شكل تناظري، كما هو الحال في المرشحات التناظرية المأخوذة عينات منها وأجهزة CCD . ويمكن استخدام المكثفات في الدوائر التناظرية كمكونات للمكاملات أو المرشحات الأكثر تعقيدًا، وفي تثبيت حلقات التغذية الراجعة السالبة . كما تستخدم دوائر معالجة الإشارات المكثفات لتكامل إشارة التيار.

تُصمَّم معظم المكثفات للحفاظ على بنية فيزيائية ثابتة. ومع ذلك، يمكن لعوامل مختلفة أن تُغيِّر بنية المكثف، ويمكن استخدام التغير الناتج في السعة لاستشعار تلك العوامل.

تغيير العازل

يمكن الاستفادة من تأثيرات تغيير خصائص العازل الكهربائي لأغراض الاستشعار. فالمكثفات ذات العازل المكشوف والمسامي تُستخدم لقياس رطوبة الهواء. كما تُستخدم المكثفات لقياس مستوى الوقود في الطائرات بدقة ؛ فكلما زاد الوقود الذي يغطي لوحين، زادت سعة الدائرة. ويمكن تغيير خصائص المكثف عند ضغط العازل الكهربائي ببضع عشرات من البارات، ما يجعله مناسبًا للاستخدام كمستشعر ضغط. ^{[ 84 ]} ويمكن لمكثف عازل بوليمري مُختار، ولكنه قياسي في خصائصه الأخرى، أن يعمل بكفاءة كمستشعر ضغط منخفض التكلفة للغاية عند غمره في غاز أو سائل متوافق، وذلك حتى ضغوط تصل إلى مئات البارات.

تغيير المسافة بين الصفائح

يمكن استخدام المكثفات ذات الصفيحة المرنة لقياس الإجهاد أو الضغط. تستخدم أجهزة إرسال الضغط الصناعية، المستخدمة في التحكم بالعمليات، أغشية استشعار الضغط، التي تُشكل صفيحة مكثف في دائرة المذبذب. تُستخدم المكثفات كمستشعر في ميكروفونات المكثف ، حيث تتحرك إحدى الصفيحتين بفعل ضغط الهواء، بالنسبة إلى الوضع الثابت للصفيحة الأخرى. تستخدم بعض مقاييس التسارع مكثفات MEMS محفورة على شريحة لقياس مقدار واتجاه متجه التسارع. تُستخدم هذه المكثفات للكشف عن تغيرات التسارع، في مستشعرات الميل، أو للكشف عن السقوط الحر، كمستشعرات تُفعّل فتح الوسائد الهوائية ، وفي العديد من التطبيقات الأخرى. تستخدم بعض مستشعرات بصمات الأصابع مكثفات. بالإضافة إلى ذلك، يمكن للمستخدم ضبط درجة صوت آلة الثيرمين الموسيقية بتحريك يده، لأن ذلك يُغير السعة الفعالة بين يد المستخدم والهوائي.

تغيير المساحة الفعالة للألواح

تُستخدم مفاتيح اللمس السعوية في العديد من المنتجات الإلكترونية الاستهلاكية.

يمكن للمكثف أن يمتلك خصائص نابضية في دائرة المذبذب. في المثال الموضح في الصورة، يؤثر المكثف على جهد الانحياز عند قاعدة ترانزستور npn. وتتحكم قيم مقاومة مقاومات مقسم الجهد وقيمة سعة المكثف معًا في تردد التذبذب.

المكثف الباعث للضوء مصنوع من مادة عازلة تستخدم خاصية الفسفورية لإنتاج الضوء. إذا صُنعت إحدى الصفائح الموصلة من مادة شفافة، يصبح الضوء مرئيًا. تُستخدم المكثفات الباعثة للضوء في صناعة الألواح الكهروضوئية، لتطبيقات مثل الإضاءة الخلفية لأجهزة الكمبيوتر المحمولة. في هذه الحالة، تُعتبر اللوحة بأكملها مكثفًا يُستخدم لتوليد الضوء.
