UniDIMM

الموسوعة الحرة

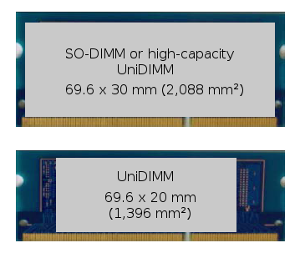

مقارنة بين إصدار UniDIMM القياسي (أعلى) وإصدار UniDIMM منخفض الارتفاع (أسفل). يتميز إصدار UniDIMM القياسي بنفس أبعاد وحدات DDR4 SO-DIMM. [ 1 ] : 28

UniDIMM (اختصارًا لـ Universal DIMM ) هي مواصفة لوحدات الذاكرة المزدوجة المضمنة (DIMMs)، وهي عبارة عن لوحات دوائر مطبوعة (PCBs) مصممة لحمل رقائق ذاكرة الوصول العشوائي الديناميكية (DRAM). يمكن تزويد وحدات UniDIMM برقائق DDR3 أو DDR4 ، دون دعم أي منطق تحكم إضافي في الذاكرة؛ ونتيجة لذلك، يجب أن يدعم متحكم الذاكرة في الكمبيوتر معايير ذاكرة DDR3 وDDR4. تم تطوير مواصفة UniDIMM بواسطة شركة إنتل لبنية Skylake الدقيقة ، والتي يدعم متحكم الذاكرة المدمج فيها (IMC) تقنيات ذاكرة DDR3 (وتحديدًا، DDR3L منخفض الجهد) وDDR4. [ 2 ] [ 3 ] [ 4 ]

يُعدّ UniDIMM أحد عوامل الشكل SO-DIMM، وهو متوفر بمقاسين: 69.6 مم × 30 مم (2.74 × 1.18 بوصة) للإصدار القياسي (وهو نفس حجم وحدات DDR4 SO-DIMM [ 5 ] )، و 69.6 مم × 20 مم (2.74 × 0.79 بوصة) للإصدار منخفض الارتفاع. [ 6 ] [ 1 ] : تحتوي 28 وحدة UniDIMM على موصل حافة ذي 260 سنًا ، وهو نفس عدد أسنان موصل وحدات DDR4 SO-DIMM، [ 5 ] مع وجود شق التثبيت في موضع يمنع التركيب غير المتوافق، مما يجعل وحدات UniDIMM غير متوافقة فعليًا مع مقابس DDR3 وDDR4 SO-DIMM القياسية. نظراً لانخفاض جهد تشغيل رقائق DDR4 (1.2 فولت) مقارنةً بجهد تشغيل رقائق DDR3 (1.5 فولت لـ DDR3 العادية و1.35 فولت لـ DDR3L منخفضة الجهد [ 7 ] )، فقد صُممت وحدات UniDIMM لتضم دوائر تنظيم جهد مدمجة إضافية . [ 2 ] [ 1 ] : 27-30

تم وضع مواصفات UniDIMM لتسهيل انتقال السوق من ذاكرة DDR3 إلى ذاكرة DDR4 SDRAM . في عمليات الانتقال السابقة بين معايير ذاكرة الوصول العشوائي (RAM) ، كما حدث عند التخلص التدريجي من DDR2 لصالح DDR3، أدى ظهور معيار جديد لذاكرة الوصول العشوائي كخط إنتاج جديد إلى معضلة "البيضة والدجاجة"، حيث أن تصنيعه في البداية أكثر تكلفة، ويؤدي إلى انخفاض الطلب عليه، وبالتالي انخفاض معدلات الإنتاج. في بعض الأحيان، كانت تُعالج مشكلات الانتقال من DDR2 إلى DDR3 باستخدام لوحات أم خاصة توفر فتحات منفصلة لوحدات DDR2 وDDR3، بحيث لا يمكن استخدام سوى نوع واحد منها. [ 8 ] بفضل تصميمها، تسمح مواصفات UniDIMM باستخدام ذاكرة DDR3 أو DDR4 في نفس فتحات وحدات الذاكرة، مما يضمن عدم وجود مساحة مهدرة على اللوحة الأم كانت ستشغلها فتحات غير مستخدمة. [ 6 ]

اعتبارًا من أبريل 2018 لم يتم اعتماد معيار UniDIMM من قبل JEDEC ، [ 2 ] حيث تُعدّ شركتا Kingston و Micron الداعمتين الرئيسيتين له. [ 1 ] : 28 على الرغم من توفر مواصفات UniDIMM ودعم الشركات المصنعة المعلن، اعتبارًا من أبريل 2018 لا تتوفر حاليًا منتجات UniDIMM تجارية، ولم تحدد الشركات المصنعة أي مواعيد لإصدارها. ومع تراجع أهمية تقنية DDR3 بعد سنوات من توفر DDR4، يبدو من غير المرجح أن تُقدم الشركات المصنعة على استخدام UniDIMM.

انظر أيضاً

  • سينتور (الحوسبة) – وحدة تحكم الذاكرة الخارجية لمعالج POWER8 التي تجعل معالج POWER8 مستقلاً عن تقنية الذاكرة الفعلية
  • هندسة الذاكرة – تصف التكوين المنطقي لوحدات ذاكرة الوصول العشوائي (RAM)، بما في ذلك القنوات والرتب والبنوك
