DIMM

تتوفر وحدات الذاكرة DIMM بأحجام لوحات متعددة. مرتبة تنازليًا حسب الحجم: DIMM، SO-DIMM، MiniDIMM، وMicroDIMM.

 يبلغ طول وحدات الذاكرة DIMM العادية عمومًا 133.35 مم، بينما يبلغ  طول وحدات الذاكرة SO-DIMM عمومًا 67.6 مم. ^{[ 2 ]}

•
  ذاكرة الوصول العشوائي الديناميكية (SDRAM) من نوع MicroDIMM PC133 بسعة 256  ميجابايت (مزدوجة الجوانب، 4 رقائق).

SO-DIMM

وحدة SO -DIMM (تُلفظ "سو ديم" / ˈsoʊdɪm / ، وتُكتب أيضًا SODIMM ) أو وحدة DIMM صغيرة الحجم ، هي بديل أصغر لوحدة DIMM، إذ يبلغ حجمها نصف حجم وحدة DIMM العادية تقريبًا. احتوت أولى وحدات SO-DIMM على 72 طرفًا، وقد طرحتها JEDEC في عام 1997. [ 7 ^{] [ 8 ] [ 9 ] قبل طرحها} ، كانت العديد من أجهزة الكمبيوتر المحمولة تستخدم وحدات ذاكرة RAM خاصة ^{[ 10 ]} كانت باهظة الثمن ويصعب العثور عليها. ^{[ 7 ] [ 11 ]}

تُستخدم وحدات SO-DIMM غالبًا في أجهزة الكمبيوتر ذات المساحة المحدودة، بما في ذلك أجهزة الكمبيوتر المحمولة ، وأجهزة الكمبيوتر الدفترية ، وأجهزة الكمبيوتر الشخصية صغيرة الحجم مثل تلك التي تعتمد على لوحات Nano-ITX ، وطابعات المكاتب المتطورة القابلة للتحديث ، وأجهزة الشبكات مثل أجهزة التوجيه وأجهزة التخزين الشبكي (NAS) . ^{[ 12 ]} وهي متوفرة عادةً بنفس حجم مسار البيانات وسرعات وحدات DIMM العادية، ولكن بسعات أصغر في الغالب.

•
  وحدة الذاكرة الأصلية ذات 72 سنًا من نوع SO-DIMM
•

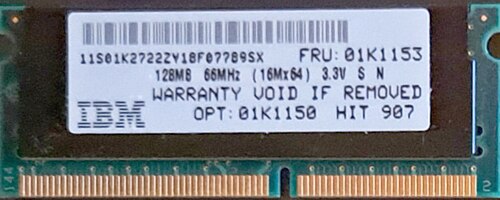

  شريحة ذاكرة وصول عشوائي SO-DIMM SDR ذات 144 طرفًا بسعة 128 ميجابايت من إنتاج شركة IBM
•
  ذاكرة وصول عشوائي من نوع SO-DIMM ذات 200 سن من نوع PC2-5300 DDR2.
•
  ذاكرة وصول عشوائي من نوع SO-DIMM ذات 204 سنًا من نوع PC3-10600 DDR3.

لا يمكن استبدال أجيال الذاكرة المختلفة ببعضها، فهي ليست متوافقة مع الإصدارات السابقة ولا مع الإصدارات الأحدث . ولتوضيح هذا الفرق وتجنب أي لبس، تختلف وحدات DIMM الخاصة بها في عدد دبابيس التوصيل و/أو مواقع الشقوق. ذاكرة DDR5 SDRAM هي أحدث أنواع ذاكرة DDR، وقد بدأ استخدامها منذ عام 2020.

DIMM

• 100 دبوس: ذاكرة الوصول العشوائي الديناميكية للطابعة وذاكرة القراءة فقط للطابعة (مثل PostScript )
• 168 طرفًا: ذاكرة الوصول العشوائي الديناميكية المتزامنة ذات المعرف المعرف بالبرمجيات (SDR SDRAM) ، والتي تُستخدم أحيانًا لذاكرة الوصول العشوائي الديناميكية من نوع FPM/EDO في محطات العمل أو الخوادم، وقد تعمل بجهد 3.3 أو 5 فولت.
• 184 دبوسًا: ذاكرة الوصول العشوائي الديناميكية المتزامنة DDR
• 200 دبوس: ذاكرة الوصول العشوائي الديناميكية FPM / EDO في بعض محطات عمل وخوادم Sun
• 240 طرفًا: ذاكرة الوصول العشوائي الديناميكية DDR2 SDRAM ، وذاكرة الوصول العشوائي الديناميكية DDR3 SDRAM ، وذاكرة الوصول العشوائي الديناميكية FB-DIMM
• 278 دبوسًا: ذاكرة الوصول العشوائي الديناميكية المتزامنة عالية الكثافة من HP
• 288-pin: DDR4 SDRAM و DDR5 SDRAM ^{[ 14 ]}

SO-DIMM

• 0 72 طرفًا: ذاكرة الوصول العشوائي الديناميكية FPM وذاكرة الوصول العشوائي الديناميكية EDO؛ ^{[ 7 ]} تكوين أطراف مختلف عن SIMM ذي 72 طرفًا
• 144 طرفًا: ذاكرة الوصول العشوائي الديناميكية المتزامنة SDR، ^{[ 7 ]} تُستخدم أحيانًا لذاكرة الوصول العشوائي الديناميكية المتزامنة DDR2
• 200 طرف: ذاكرة الوصول العشوائي الديناميكية المتزامنة DDR ^{[ 7 ]} وذاكرة الوصول العشوائي الديناميكية المتزامنة DDR2
• 204 دبوس: ذاكرة الوصول العشوائي الديناميكية المتزامنة من نوع DDR3
• 260 دبوس: ذاكرة الوصول العشوائي الديناميكية المتزامنة من نوع DDR4
• 260 دبوسًا: وحدات UniDIMM تحمل إما ذاكرة DDR3 أو DDR4 SDRAM؛ تختلف في شكلها عن وحدات DDR4 SO-DIMM.
• 262 طرفًا: ذاكرة الوصول العشوائي الديناميكية المتزامنة من نوع DDR5

MiniDIMM

• 244 دبوسًا: ذاكرة الوصول العشوائي الديناميكية المتزامنة من نوع DDR2

MicroDIMM

• 144-pin: SDRAM ^{[ 7 ]}
• 172-pin: DDR SDRAM ^{[ 7 ]}
• 214 دبوس: ذاكرة الوصول العشوائي الديناميكية المتزامنة من نوع DDR2

إلى جانب عدد الأطراف، توجد أيضًا شقوق مادية لتمييز أنواع وحدات الذاكرة DIMM غير المتوافقة. على سبيل المثال، كانت ذاكرة SDR SDRAM القديمة ذات 168 طرفًا تعمل بجهد كهربائي مختلف (5.0  فولت أو 3.3  فولت)، كما كانت تختلف بين الوحدات المسجلة (المخزنة مؤقتًا) وغير المسجلة . ونتيجة لذلك، تحتوي على موضعين للشقوق لمنع إدخال نوع خاطئ من الوحدات.

•
  مواقع الشقوق على وحدات DIMM من نوع DDR (أعلى) و DDR2 (أسفل).
•
  ذاكرة وصول عشوائي (RAM) من نوع DDR VLP سعة 4 جيجابايت من شركة كينغستون تكنولوجي

تُستخدم عدة أشكال شائعة في وحدات الذاكرة الديناميكية المتزامنة (DIMMs). صُنعت وحدات الذاكرة الديناميكية المتزامنة أحادية معدل البيانات (SDR SDRAM) بشكل أساسي بارتفاع 38 مم (1.5 بوصة ) و 43 مم (1.7 بوصة ) ، وكان الارتفاع الاسمي 30 مم (1.2 بوصة) . عندما بدأت خوادم الرفوف أحادية الوحدة (1U) بالانتشار، كان لا بد من توصيل وحدات الذاكرة الديناميكية المتزامنة أحادية معدل البيانات هذه بمنافذ DIMM بزاوية لتناسب الصندوق الذي يبلغ ارتفاعه 44 مم (1.75 بوصة) . وللتغلب على هذه المشكلة، صُممت معايير جديدة لوحدات الذاكرة الديناميكية المتزامنة أحادية معدل البيانات (DDR DIMMs) بارتفاع منخفض (LP) يبلغ حوالي 30 مم (1.2 بوصة ) . تتناسب هذه الوحدات مع منافذ DIMM الرأسية لمنصة أحادية الوحدة (1U).

مع ظهور خوادم الشفرات ، عادت الفتحات المائلة لتصبح شائعةً مرةً أخرى لاستيعاب وحدات الذاكرة DIMM منخفضة الارتفاع في هذه الصناديق ذات المساحة المحدودة. وقد أدى ذلك إلى تطوير وحدات الذاكرة DIMM منخفضة الارتفاع جدًا (VLP) بارتفاع حوالي 18 مليمترًا (0.71 بوصة) . ويمكن تركيب هذه الوحدات عموديًا في أنظمة ATCA .

تُستخدم مستويات ارتفاع متشابهة جدًا لأنواع SO-DIMM و Mini-DIMM و Micro-DIMM. ^{[ 15 ]}

ملحوظات:

• لا يُعدّ التصميم المنخفض (LP) معيارًا من معايير JEDEC.
• كما تنظم معايير JEDEC الكاملة عوامل مثل السماكة.
• تحافظ وحدات SO-DIMMs الخاصة بـ DDR4 و DDR5 على الارتفاع التقليدي لـ30.00 ± 0.15  مم؛ انظر JEDEC MO-310A و MO-337B. لا ينطبق ارتفاع الزيادة في وحدات الذاكرة DIMM "كاملة الارتفاع" على وحدات SO-DIMM.
• من الشائع أن تتجاوز وحدات ذاكرة DDR4 DIMMs المخصصة للمستهلكين ذوي الجودة العالية الارتفاع الكامل المحدد من قبل JEDEC بسبب استخدام مشتت حراري إضافي . بعض المشتتات الحرارية تضيف ما لا يقل عن 1 مليمتر (0.039 بوصة)، بينما يضيف البعض الآخر ما يصل إلى 5 مليمترات (0.20 بوصة) .

اعتبارًا من الربع الثاني من عام 2017، طرحت شركة أسوس وحدة ذاكرة "DIMM.2" بتقنية PCIe ، والتي تحتوي على مقبس مشابه لمقابس وحدات ذاكرة DDR3 DIMM، وتُستخدم لتركيب وحدة لتوصيل ما يصل إلى محركي أقراص صلبة من نوع M.2 NVMe . مع ذلك، لا تدعم هذه الوحدة ذاكرة الوصول العشوائي من نوع DDR الشائعة، ولا تحظى بدعم كبير من جهات أخرى غير أسوس. ^{[ 21 ]}

تُصنع معظم وحدات الذاكرة DIMM باستخدام رقائق ذاكرة "×4" (أربعة في كل جانب) أو "×8" (ثمانية في كل جانب)، حيث يصل عدد الرقائق إلى تسع في كل جانب؛ ويشير "×4" و"×8" إلى عرض بيانات رقائق DRAM بالبتات. أما وحدات الذاكرة DIMM ذات السعة العالية، مثل  وحدات 256 جيجابايت، فقد تحتوي على ما يصل إلى 19 رقاقة في كل جانب.

في حالة وحدات الذاكرة DIMM المسجلة "×4"، يبلغ عرض البيانات لكل جانب 36 بتًا؛ لذا، يحتاج متحكم الذاكرة (الذي يتطلب 72 بتًا) إلى معالجة كلا الجانبين في الوقت نفسه لقراءة البيانات أو كتابتها. في هذه الحالة، تكون الوحدة ثنائية الجوانب أحادية الرتبة. أما في حالة وحدات الذاكرة DIMM المسجلة "×8"، فيبلغ عرض كل جانب 72 بتًا، لذا يعالج متحكم الذاكرة جانبًا واحدًا فقط في كل مرة (تكون الوحدة ثنائية الجوانب ثنائية الرتبة).

ينطبق المثال أعلاه على ذاكرة ECC التي تخزن 72 بت بدلاً من 64 بت الأكثر شيوعاً. سيكون هناك أيضًا شريحة إضافية واحدة لكل مجموعة من ثمانية، والتي لا يتم احتسابها.

يمكن تحديد سعة وحدة الذاكرة DIMM وغيرها من معايير التشغيل باستخدام شريحة الكشف التسلسلي عن وجود البيانات (SPD)، وهي شريحة إضافية تحتوي على معلومات حول نوع الوحدة وتوقيتها لكي يتم ضبط وحدة التحكم بالذاكرة بشكل صحيح. تتصل ذاكرة EEPROM الخاصة بشريحة SPD بناقل إدارة النظام ، وقد تحتوي أيضًا على مستشعرات حرارية ( TS-on-DIMM ). ^{[ 23 ]}

بالنسبة للتقنيات المختلفة، هناك ترددات معينة لساعة الناقل والجهاز يتم توحيدها؛ وهناك أيضًا تسمية محددة لكل سرعة من هذه السرعات لكل نوع.

تتميز وحدات الذاكرة DIMM القائمة على ذاكرة الوصول العشوائي الديناميكية أحادية معدل البيانات (SDR DRAM) بنفس تردد ناقل البيانات وخطوط العناوين والتحكم. أما وحدات الذاكرة DIMM القائمة على ذاكرة الوصول العشوائي الديناميكية ثنائية معدل البيانات (DDR DRAM)، فتتميز بنقل البيانات بمعدل مضاعف لتردد الساعة، ولكن ليس لإشارة التزامن (strobe). ويتحقق ذلك من خلال ضبط تردد الساعة على الحافتين الصاعدة والهابطة لإشارة التزامن. وقد انخفض استهلاك الطاقة والجهد تدريجيًا مع كل جيل من وحدات الذاكرة DIMM القائمة على ذاكرة DDR.

يُعد زمن استجابة نبضة الوصول إلى العمود (CAS)، أو CL، عاملاً مؤثراً آخر، إذ يؤثر على سرعة الوصول إلى الذاكرة. وهو زمن التأخير بين أمر القراءة (READ) ولحظة توفر البيانات. انظر المقال الرئيسي: CAS/CL وتوقيت الذاكرة .

وحدات الذاكرة ECC DIMM هي تلك التي تحتوي على بتات بيانات إضافية يمكن لوحدة تحكم ذاكرة النظام استخدامها لاكتشاف الأخطاء وتصحيحها. توجد العديد من أنظمة تصحيح الأخطاء ECC، ولكن ربما يكون النظام الأكثر شيوعًا هو تصحيح خطأ واحد، واكتشاف خطأ مزدوج ( SECDED ) الذي يستخدم بايتًا إضافيًا لكل كلمة 64 بت. ونتيجة لذلك، عادةً ما تحتوي وحدات ECC على رقاقات من مضاعفات العدد 9 بدلًا من مضاعفات العدد 8.

يتطلب تشغيل العديد من وحدات DIMM طاقة كهربائية كبيرة من وحدة التحكم بالذاكرة. تضيف وحدات DIMM المسجلة سجلًا ماديًا إلى خطوط الساعة والعنوان والأوامر، بحيث يتم تحديث الإشارات على وحدة DIMM، مما يقلل الحمل على وحدة التحكم بالذاكرة. تشمل الأنواع المختلفة LRDIMM مع تخزين جميع الخطوط مؤقتًا، وCUDIMM/CSODIMM مع تخزين إشارة الساعة فقط مؤقتًا. غالبًا ما تُستخدم ميزة السجل مع تصحيح الأخطاء ECC، لكنهما لا يعتمدان على بعضهما البعض ويمكن استخدامهما بشكل مستقل.
