مقياس الموجات الامتصاصية

مقياس الموجات الامتصاصي هو جهاز إلكتروني بسيط يُستخدم لقياس تردد الموجات الراديوية . وهي طريقة قديمة لقياس التردد، كانت شائعة الاستخدام منذ ظهور الراديو في أوائل القرن العشرين وحتى سبعينيات القرن نفسه، عندما أدى تطوير عدادات التردد الرخيصة ، التي تتمتع بدقة أكبر بكثير، إلى جعلها قديمة إلى حد كبير.

يتكون مقياس الموجة من دائرة رنين قابلة للتعديل ومعايرة التردد، مع مقياس أو وسيلة أخرى لقياس الجهد أو التيار في الدائرة. عند ضبطها على الرنين مع التردد المجهول، تمتص دائرة الرنين الطاقة، وهو ما يُشار إليه بانخفاض على المقياس. بعد ذلك، يمكن قراءة التردد من القرص.

تُستخدم أجهزة قياس الموجات لقياس الترددات التي لا تتطلب دقة عالية، مثل التحقق من أن جهاز إرسال لاسلكي يعمل ضمن نطاق التردد الصحيح، أو التحقق من وجود توافقيات في الإشارة الخارجة. يحتفظ بها العديد من هواة اللاسلكي كوسيلة بسيطة للتحقق من تردد الإشارة الخارجة. ^{[ 3 ] [ 4 ] [ 5 ]} ويمكن صنع أجهزة مماثلة للكشف عن الهواتف المحمولة. ^{[ 6 ]} وكبديل، يمكن استخدام مقياس الغمر .

هناك فئتان من أجهزة قياس الموجات: أجهزة قياس الموجات الإرسالية ، والتي تحتوي على منفذ إدخال ومنفذ إخراج ويتم إدخالها في مسار الإشارة، أو أجهزة قياس الموجات الامتصاصية ، والتي ترتبط بشكل ضعيف بمصدر الترددات الراديوية وتمتص الطاقة منه.

أبسط أشكال هذا الجهاز عبارة عن مكثف متغير موصول بملف عبر طرفيه. يُوصل ثنائي (دايود) بأحد طرفي دائرة LC ، ثم يُوصل مكثف فصل خزفي بين طرف الثنائي غير الموصول بدائرة LC وطرف دائرة LC الآخر. وأخيرًا، يُوصل جلفانومتر بطرفي مكثف الفصل. سيكون الجهاز حساسًا لمصادر الموجات الراديوية القوية عند التردد الذي تكون عنده دائرة LC في حالة رنين .

هذا معطى بواسطة ${\displaystyle f={1 \over 2\pi {\sqrt {LC}}}}$

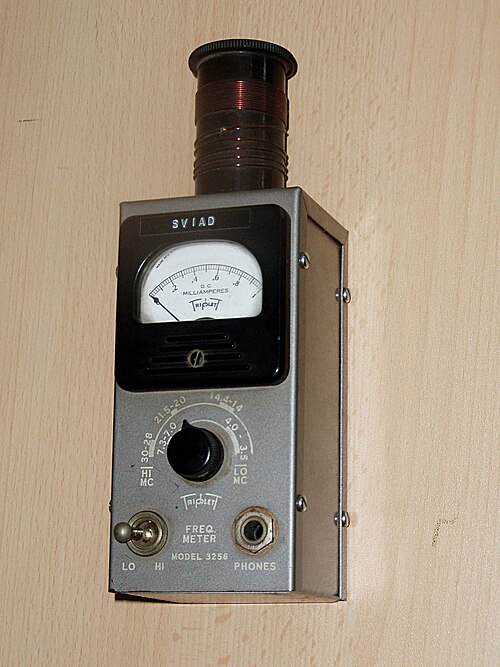

عند تعريض الجهاز لمجال ترددات لاسلكية بتردد الرنين، سيظهر جهد مستمر على أطرافه الموجودة على الجانب الأيسر. غالبًا ما يكون الملف خارج غلاف الوحدة، مما يسمح بتقريبه من الجسم المراد فحصه.

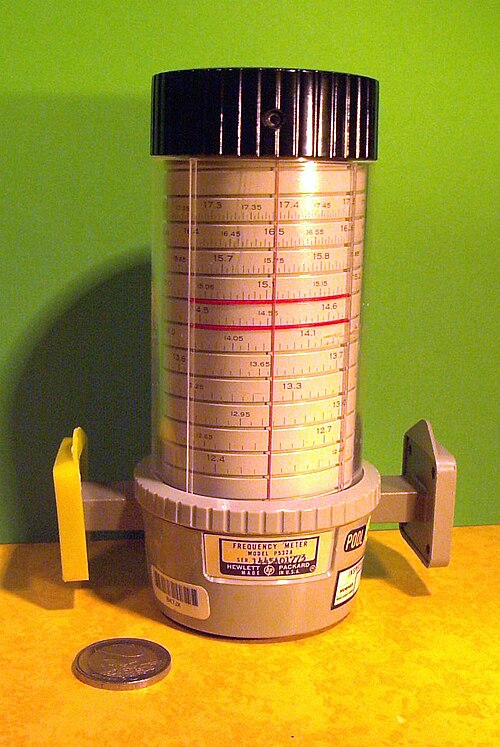

عند الترددات العالية، لا يمكن استخدام مكونات مجمعة للدائرة الرنانة. بدلاً من ذلك، تُستخدم طرق مثل الخطوط الشريطية أو التجاويف الرنانة. أحد التصاميم للترددات العالية جدًا (UHF) والترددات العالية للغاية (SHF) هو قضيب رنين بطول λ/4 (ربع موجة) قابل للتغيير. تصميم آخر لنطاق X (10  جيجاهرتز) هو تجويف رنين قابل للتغيير في الطول.

كبديل لتقنية UHF، يمكن استخدام خطوط نقل ليشر. ^{[ 7 ]} من الممكن قياس تردد جهاز الإرسال تقريبًا باستخدام خطوط ليشر .
