في تكنولوجيا التلفزيون ، تُعدّ إشارات الشاشة العريضة ( WSS ) [ 1 ] بيانات وصفية رقمية مُضمّنة في جزء غير مرئي من إشارة التلفزيون التناظرية ، تصف خصائص البث، ولا سيما نسبة العرض إلى الارتفاع المُستهدفة للصورة. يُمكّن هذا مُذيعي التلفزيون من تمكين أجهزة التلفزيون بنسبتي 4:3 و 16:9 من عرض الصور المُرسلة بأي من الصيغتين على النحو الأمثل، وذلك بعرضها بملء الشاشة ، أو بنسبة عرض إلى ارتفاع 4 : 3 ، أو بنسبة عرض إلى ارتفاع 16 : 9 ...

يرتبط هذا التطور بظهور أجهزة التلفزيون والبث التلفزيوني عريض الشاشة، [ 3 ] مع نظام PALplus [ 4 ] في الاتحاد الأوروبي (منتصف التسعينيات)، ونظام Clear-Vision [ 5 ] [ 6 ] في اليابان (أوائل التسعينيات)، والحاجة إلى خفض جودة البث عالي الوضوح (HD) إلى جودة قياسية (SD) في الولايات المتحدة. يتميز عرض نطاق إشارة WSS بانخفاضه الكافي لتسجيلها على أشرطة VHS (التي كانت آنذاك تقنية شائعة لتسجيل الفيديو المنزلي). وقد تم توحيدها وفقًا للتوصية ITU-R BT.1119-2. [ 3 ]

سيكون المكافئ الرقمي الحديث هو وصف التنسيق النشط ، وهو مجموعة قياسية من الرموز التي يمكن إرسالها في دفق فيديو MPEG ، مع مجموعة مماثلة من إمكانيات نسبة العرض إلى الارتفاع.

625 نظام خط

بالنسبة لأنظمة التلفزيون التناظرية ذات 625 خطًا (مثل PAL أو SECAM )، توضع الإشارة في الخط 23. [ 3 ] تبدأ برمز تشغيل ورمز بدء متبوعًا بـ 14 بتًا من المعلومات، مقسمة إلى أربع مجموعات، كما هو موضح في الجداول أدناه (استنادًا إلى التوصية ITU-R BT.1119-2)  : [ 7 ] [ 8 ] [ 9 ] [ 10 ] [ 1 ]

المجموعة 1 - نسبة العرض إلى الارتفاع
البتات (من 0 إلى 3)نسبة العرض إلى الارتفاعوضع الصورة داخل منطقة البثالخطوط النشطة
0000---

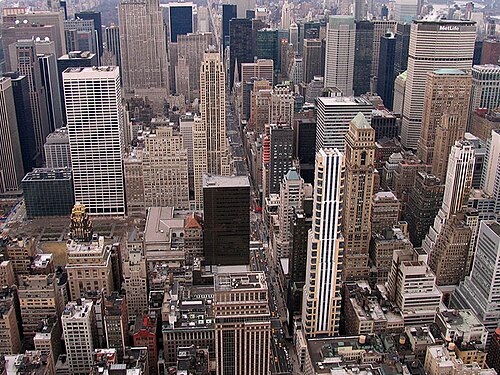

٠٠٠١تنسيق كامل 4:3576

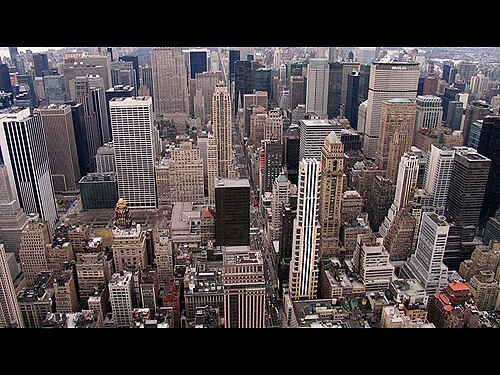

0010صندوق البريد 16:9 أعلى432
0011---

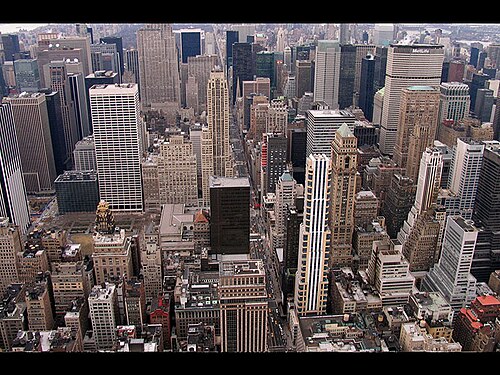

0100صندوق البريد 14:9 أعلى504
0101---
0110---
0111تنسيق كامل 14:9 تصوير مركزي وحماية 14:9 (انظر الملاحظة)576
1000صندوق البريد 14:9 مركزي504
1001---
1010---
1011صندوق البريد أعمق من مركز 16:9غير محدد
1100---
1101صندوق البريد 16:9 مركزي432
1110تنسيق كامل 16:9 أنامورفيك576
1111---

ملاحظة: نسبة العرض إلى الارتفاع المرسلة هي 4:3. ضمن هذه المنطقة، يتم حماية نافذة بنسبة 14:9، تحتوي على جميع محتويات الصورة ذات الصلة للسماح بعرض شاشة عريضة على جهاز تلفزيون بنسبة 16:9.

المجموعة من 2 إلى 4
قليلغرضمجموعة
4وضع الكاميرا ( متداخل ) / وضع فيلم PALplus ( مسح تدريجي )2- الخدمات المحسّنة
5ترميز PAL التقليدي / PALplus بتقنية الألوان التكيفية للحركة
6لا يوجد مساعد عمودي / يوجد مساعد عمودي PALplus
7تم الحجز / إلغاء وهمي
8لا توجد ترجمة / الترجمة ضمن التليتكست3 - الترجمة
9لا توجد ترجمة مفتوحة / الترجمة في منطقة الصورة النشطة
10الترجمة خارج نطاق الصورة النشطة / محجوزة
11لا يوجد صوت محيطي / وضع الصوت المحيطي4 - محجوز
12لا توجد حقوق ملكية فكرية معترف بها أو الحالة غير معروفة / حقوق الملكية الفكرية معترف بها
13النسخ غير مقيد / النسخ مقيد

أنظمة خطوط 525

أتاحت أنظمة البث التناظري ذات 525 خطًا (مثل NTSC أو PAL-M ) إمكانية استخدام النبضات للإشارة إلى الشاشة العريضة وغيرها من المعايير، وقد طُرح هذا النظام مع تطوير Clear-Vision (EDTV-II)، وهو نظام ياباني متوافق مع NTSC يسمح ببث البرامج على شاشة عريضة. [ 11 ] [ 12 ] وينص معيار IEC 61880 على أن الإشارات التي تُرسل في الخطين 22 و285 تتكون من 27 بتًا من البيانات. [ 3 ] [ 13 ] [ 14 ] [ 15 ] [ 1 ] [ 16 ] وتُعرّف مصادر أخرى الخطين 20 و283 لهذا الغرض. [ 17 ]

يوضح الجدول التالي المعلومات الموجودة على الإشارة، استنادًا إلى التوصية ITU-R BT.1119-2 ("إشارات المساعدة" خاصة بـ EDTV-II): [ 3 ]

قليلغرض
1إشارة مرجعية
2إشارة مرجعية
3نسبة العرض إلى الارتفاع (4:3 تنسيق كامل / 16:9 تنسيق عريض)
4تكافؤ متساوٍ للفئات من B3 إلى B5
5محجوز
6نوع الحقل (الحقل الأول / الحقل التالي)
7نوع الإطار (إطار مرجعي / إطار آخر)
8مساعد زمني عمودي (لا / نعم)
9مساعد عمودي عالي الدقة (لا / نعم)
10مساعد أفقي (لا / نعم)
11التمشيط المسبق الأفقي المساعد (لا / نعم)
من 12 إلى 14للاستخدام في محطات التلفزيون
من 15 إلى 17محجوز
من 18 إلى 23رموز تصحيح الأخطاء من B3 إلى B17
24إشارة مرجعية
من 25 إلى 27إشارة التأكيد
