قوة إدخال صفرية

تحتاج هذه المقالة إلى مصادر إضافية للتحقق . يُرجى المساعدة في تحسين هذه المقالة بإضافة مصادر موثوقة . قد يتم الطعن في المواد غير الموثقة وإزالتها. البحث عن المصادر:  "قوة الإدراج الصفرية" - الأخبار  · الصحف  · الكتب  · العلماء  · JSTOR ( يونيو 2017 ) ( تعرف على كيفية ومتى تزيل هذه الرسالة )

قوة الإدخال الصفرية ( ZIF ) هي نوع من مقابس IC أو الموصلات الكهربائية التي تتطلب قوة قليلة جدًا (ولكن ليست صفرًا حرفيًا) للإدخال. مع مقبس ZIF، قبل إدخال IC، يتم تحريك رافعة أو منزلق على جانب المقبس، مما يدفع جميع جهات الاتصال الزنبركية بعيدًا بحيث يمكن إدخال IC بقوة قليلة جدًا - بشكل عام يكون وزن IC نفسه كافيًا ولا يلزم وجود قوة خارجية لأسفل. ثم يتم تحريك الرافعة للخلف، مما يسمح لجهات الاتصال بالإغلاق والإمساك بدبابيس IC. مقابس ZIF أغلى بكثير من مقابس IC القياسية وتميل أيضًا إلى شغل مساحة أكبر من اللوحة بسبب المساحة التي تشغلها آلية الرافعة. عادةً، لا يتم استخدامها إلا عندما يكون هناك سبب وجيه للقيام بذلك.

يتطلب مقبس الدائرة المتكاملة (IC) العادي دفع الدائرة المتكاملة إلى جهات اتصال زنبركية يتم تثبيتها بعد ذلك عن طريق الاحتكاك . بالنسبة للدائرة المتكاملة التي تحتوي على مئات الدبابيس، يمكن أن تكون قوة الإدخال الكلية كبيرة جدًا (مئات النيوتن )، ^[1] مما يؤدي إلى خطر إتلاف الجهاز أو لوحة الدائرة . أيضًا، حتى مع عدد الدبابيس الصغير نسبيًا، فإن كل استخراج للدبابيس يكون محرجًا إلى حد ما وينطوي على مخاطر كبيرة لثني الدبابيس، خاصةً إذا لم يكن الشخص الذي يقوم بالاستخراج لديه الكثير من الممارسة أو إذا كانت اللوحة مزدحمة. تقلل المقابس ذات قوة الإدخال المنخفضة (LIF) من مشكلات الإدخال والاستخراج، ولكن بسبب قوة إدخالها المنخفضة مقارنة بالمقبس التقليدي، من المرجح أن تنتج اتصالات أقل موثوقية.

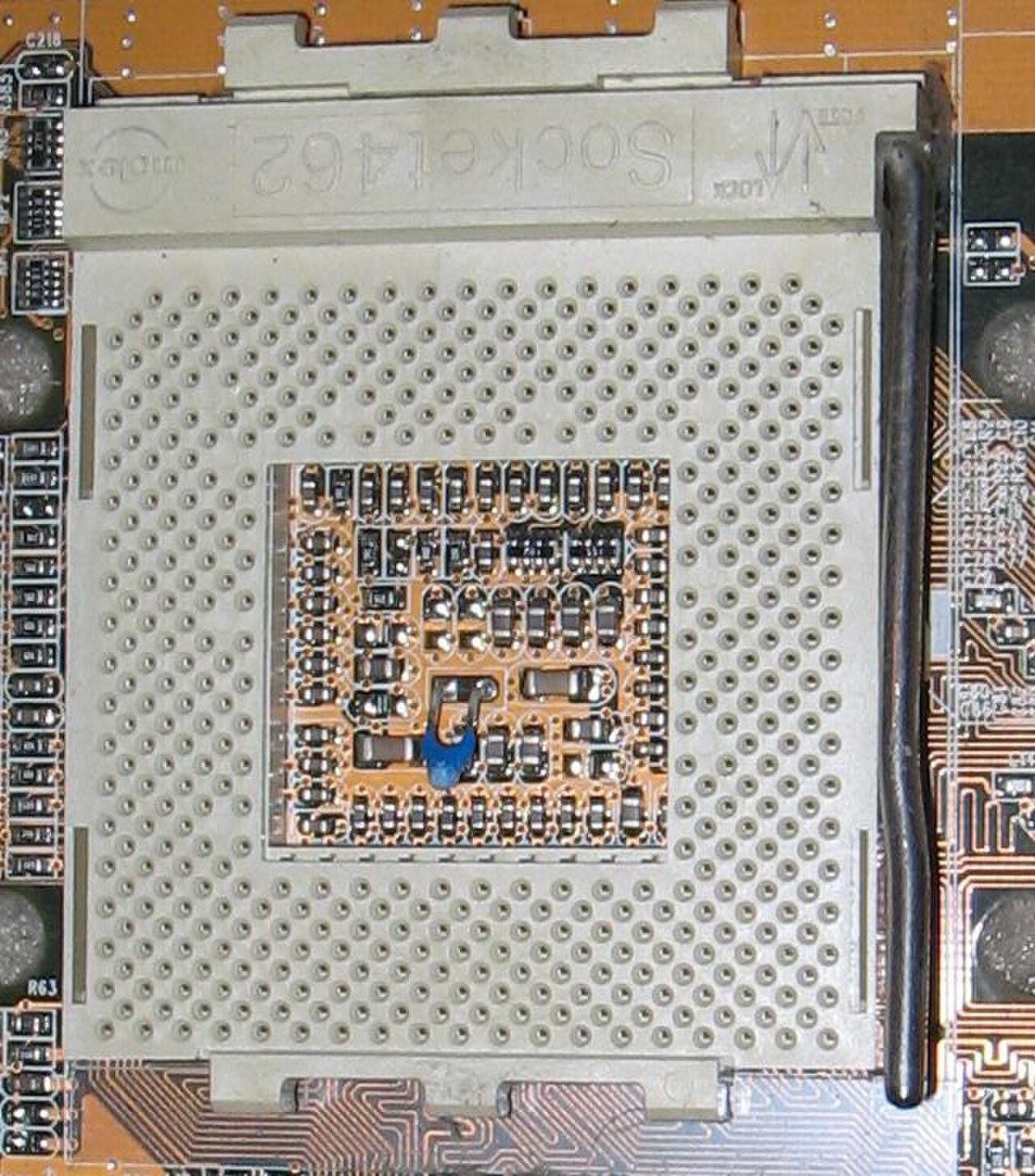

لا توجد مقابس ZIF الكبيرة إلا بشكل شائع مثبتة على اللوحات الأم للكمبيوتر الشخصي ، حيث تم استخدامها منذ منتصف التسعينيات تقريبًا فصاعدًا. تم تصميم مقابس وحدة المعالجة المركزية هذه لدعم مجموعة معينة من وحدات المعالجة المركزية ، مما يسمح لتجار التجزئة والمستهلكين في مجال الكمبيوتر بتجميع مجموعات اللوحة الأم/وحدة المعالجة المركزية بناءً على الميزانيات والمتطلبات الفردية. ^[1] لقد تخلت بقية صناعة الإلكترونيات إلى حد كبير عن المقابس (من أي نوع) وانتقلت بدلاً من ذلك إلى استخدام مكونات التركيب السطحي الملحومة مباشرة باللوحة.

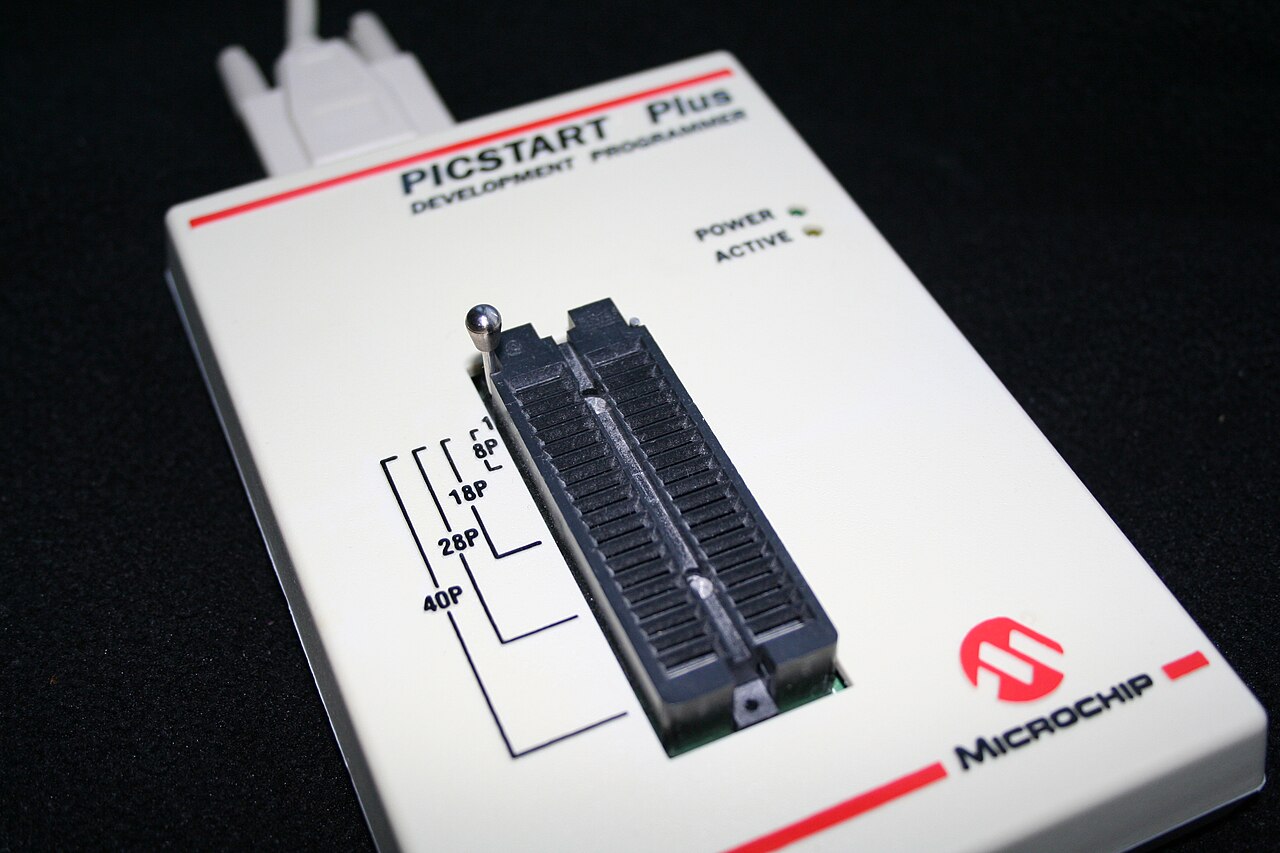

تُستخدم مقابس ZIF الأصغر عادةً في معدات اختبار الشريحة والبرمجة ، على سبيل المثال، البرمجة والاختبار على وحدات EEPROM، وأجهزة التحكم الدقيقة، وما إلى ذلك. ^[2]

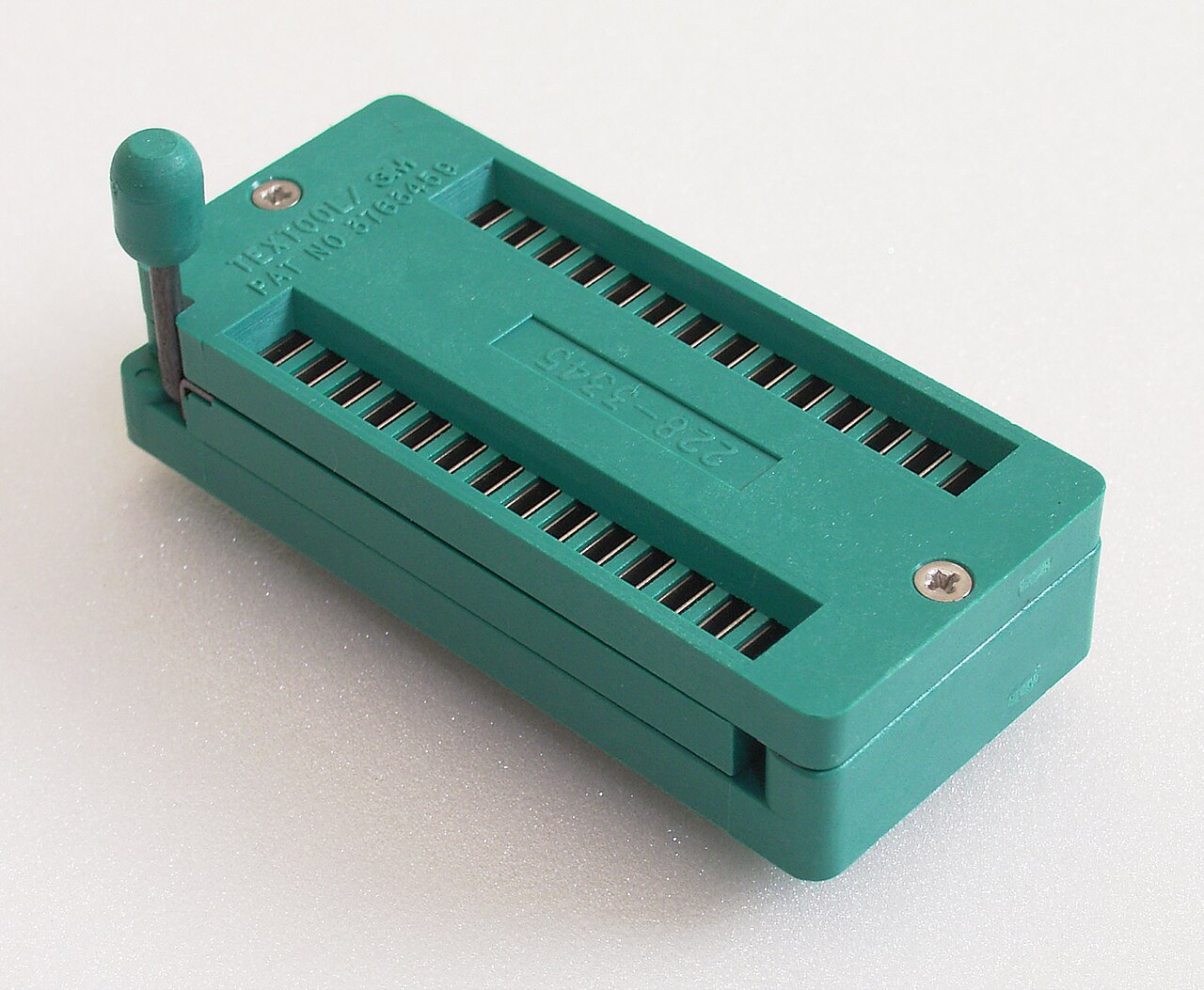

تأتي عبوات DIP القياسية بعدد من العرض (مقاسة بين مراكز الدبابيس)، حيث يكون العرض الأكثر شيوعًا 0.3 بوصة (7.62 مم) و0.6 بوصة (15.24 مم). للسماح بتصميم المبرمجين والأجهزة المماثلة التي تدعم مجموعة من الأجهزة، يتم إنتاج مقابس اختبار عالمية. تحتوي هذه المقابس على فتحات واسعة تسقط فيها الدبابيس مما يسمح بإدخال أجهزة ذات عرض مختلف.

يمكن استخدام مقابس ZIF لشرائح مصفوفة الشبكة الكروية ، وخاصة أثناء التطوير. تميل هذه المقابس إلى أن تكون غير موثوقة، حيث تفشل في الإمساك بكل كرات اللحام. هناك نوع آخر من مقابس BGA، وهو أيضًا خالٍ من قوة الإدخال ولكنه ليس "مقبس ZIF" بالمعنى التقليدي، ويقوم بعمل أفضل باستخدام دبابيس زنبركية للدفع للأعلى أسفل الكرات.

تُستخدم موصلات ZIF من الأسلاك إلى اللوحات لتوصيل الأسلاك بلوحات الدوائر المطبوعة داخل المعدات الإلكترونية . ومن الأمثلة على ذلك الكابل الموجود بين شاشة LCD واللوحة الأم في أجهزة الكمبيوتر المحمولة. يتم تجريد الأسلاك، التي غالبًا ما تكون على شكل كابل شريطي ، مسبقًا ووضع الأطراف العارية داخل الموصل. ثم يتم دفع الجزأين المنزلقين للموصل معًا، مما يتسبب في إمساكه بالأسلاك. الميزة الأكثر أهمية لهذا النظام هي أنه لا يتطلب تركيب نصف متزاوج على أطراف الأسلاك، وبالتالي توفير المساحة والتكلفة داخل المعدات المصغرة. انظر الكابل المسطح المرن .

تُستخدم وصلات الشريط ZIF لتوصيل محركات الأقراص Parallel ATA و Serial ATA (معظمها محركات ذات عامل شكل 1.8 بوصة). تم استخدام محركات الأقراص الصلبة PATA ذات الموصلات من طراز ZIF بشكل أساسي في تصميم أجهزة الكمبيوتر المحمولة فائقة الحمل. وقد تم التخلص منها منذ ذلك الحين، حيث أن SATA يحتوي افتراضيًا على موصل ذي عامل شكل صغير نسبيًا. يمكن استخدام Mini-SATA (mSATA) حيث تكون عوامل الشكل الأصغر مطلوبة.

داخليًا، تستخدم جميع محركات الأقراص الصلبة تقريبًا شريط ZIF لتوصيل لوحة الدوائر الخاصة بها بمحرك الأقراص. كما تم استخدام وصلات شريط ZIF بكثافة في تصميم مجموعة مشغلات الوسائط المحمولة iPod ، ليس فقط لمحرك الأقراص الصلبة ولكن أيضًا للوصلات الأخرى من لوحة الدوائر الرئيسية. ومن المعروف أن هناك ثلاثة أنواع من موصلات ZIF موجودة على محركات PATA مقاس 1.8 بوصة. تحتوي ZIF-24 وZIF-40 وZIF-50 على 24 و40 و50 دبوسًا على التوالي.
