مقبس وحدة المعالجة المركزية

في مكونات الحاسوب ، يحتوي مقبس وحدة المعالجة المركزية أو فتحة وحدة المعالجة المركزية على مكون ميكانيكي واحد أو أكثر يوفر توصيلات ميكانيكية وكهربائية بين المعالج الدقيق ولوحة الدوائر المطبوعة . وهذا يسمح بتركيب واستبدال وحدة المعالجة المركزية دون الحاجة إلى اللحام.

تحتوي المقابس الشائعة على مشابك تثبيت تُطبّق قوة ثابتة، يجب التغلب عليها عند إدخال الجهاز. بالنسبة للرقائق ذات عدد كبير من الأطراف، يُفضّل استخدام مقابس قوة الإدخال الصفرية (ZIF). تشمل المقابس الشائعة مصفوفة شبكة الأطراف (PGA) أو مصفوفة شبكة السطح (LGA) . تُطبّق هذه التصاميم قوة ضغط بمجرد وضع المقبض (في نوع PGA) أو لوحة السطح (في نوع LGA). يوفر هذا تثبيتًا ميكانيكيًا فائقًا مع تجنب خطر انحناء الأطراف عند إدخال الرقاقة في المقبس.

تُستخدم مقابس المعالجات على اللوحة الأم في أجهزة الكمبيوتر المكتبية والخوادم . ولأنها تتيح سهولة استبدال المكونات، فإنها تُستخدم أيضًا في تصميم نماذج أولية للدوائر الجديدة. تستخدم أجهزة الكمبيوتر المحمولة عادةً معالجات مثبتة على السطح ، والتي تشغل مساحة أقل على اللوحة الأم مقارنةً بالمعالجات المثبتة في مقبس.

مع ازدياد كثافة الدبابيس في المقابس الحديثة، تزداد متطلبات تقنية تصنيع لوحات الدوائر المطبوعة ، التي تسمح بتوجيه عدد كبير من الإشارات بنجاح إلى المكونات المجاورة. وبالمثل، داخل حامل الشريحة ، تصبح تقنية توصيل الأسلاك أكثر تعقيدًا مع ازدياد عدد الدبابيس وكثافتها. ولكل تقنية مقبس متطلبات لحام إعادة تدفق محددة . ومع ازدياد ترددات وحدة المعالجة المركزية والذاكرة، لتتجاوز 30 ميجاهرتز تقريبًا، يتحول نقل الإشارات الكهربائية تدريجيًا إلى الإشارات التفاضلية عبر ناقلات متوازية، مما يطرح مجموعة جديدة من تحديات سلامة الإشارة . ويُعد تطور مقبس وحدة المعالجة المركزية تطورًا متزامنًا لجميع هذه التقنيات.

يتم تصميم مقابس وحدة المعالجة المركزية الحديثة دائمًا تقريبًا بالتزامن مع نظام تركيب مشتت حراري ، أو، في الأجهزة ذات الطاقة المنخفضة، مع مراعاة اعتبارات حرارية أخرى.

وظيفة

مقبس المعالج مصنوع من البلاستيك، وغالبًا ما يأتي مزودًا بذراع أو مزلاج، بالإضافة إلى موصلات معدنية لكل دبوس أو نقطة توصيل على المعالج. تحتوي العديد من الحزم على مفتاح لضمان إدخال المعالج بشكل صحيح. تُدخل المعالجات ذات حزمة PGA (مصفوفة شبكة الدبابيس) في المقبس، ويُغلق المزلاج إن وُجد. أما المعالجات ذات حزمة LGA (مصفوفة شبكة نقاط التوصيل) ، فتُدخل في المقبس، ثم تُقلب صفيحة المزلاج إلى موضعها أعلى المعالج، ويُخفض الذراع ويُثبت في مكانه، ضاغطًا موصلات المعالج بقوة على نقاط التوصيل في المقبس، مما يضمن اتصالًا جيدًا، بالإضافة إلى زيادة الثبات الميكانيكي.

قائمة

80x86

مفتاح الجدول:

معالجات Intel فقط

AMD فقط

اسم المقبس	سنة الإصدار	عائلات المعالجات المركزية المدعومة	نوع الحاسوب	طَرد	عدد الدبابيس	المسافة بين الدبابيس (مم)	ساعة الحافلة وخدمات النقل	ملحوظات
دبلوم	سبعينيات القرن العشرين	إنتل 8086 إنتل 8088		دبلوم	40	2.54	5/10 ميجاهرتز
PLCC	1982	إنتل 80186، إنتل 80286، إنتل 80386		PLCC	من 68 إلى 132	1.27	6-40 ميجاهرتز	عام 1982 لهذا الاستخدام
PGA68	1982	إنتل 80286		رابطة لاعبي الغولف المحترفين	68
PGA132	1985	إنتل 80386		رابطة لاعبي الغولف المحترفين	132
PGA168	1989	إنتل 80486، إيه إم دي 486 ، سيريكس 486		رابطة لاعبي الغولف المحترفين	168	2.54	16-50 ميجاهرتز	يُشار إليه أحيانًا باسم المقبس 0 أو المقبس 486
المقبس 1	1989	إنتل 80486، إيه إم دي 486، إيه إم دي 5x86 ، سيريكس 486 ، سيريكس 5x86		رابطة لاعبي الغولف المحترفين	169	2.54	16-50 ميجاهرتز
المقبس 2	التسعينيات	إنتل 80486، إنتل بنتيوم أوفر درايف (P24T)، إنتل DX4، AMD 486، AMD 5x86 ، سيريكس 486 ، سيريكس 5x86		رابطة لاعبي الغولف المحترفين	238	2.54	16-50 ميجاهرتز
المقبس 3	1991	إنتل 80486، إنتل بنتيوم أوفر درايف (P24T)، إنتل DX4 ، AMD 486، AMD 5x86 ، سيريكس 486 ، سيريكس 5x86، آي بي إم بلو لايتنينج		رابطة لاعبي الغولف المحترفين	237	2.54	16-50 ميجاهرتز ^{[ أ ]}
المقبس 4	1993	إنتل بنتيوم		رابطة لاعبي الغولف المحترفين	273	؟	60-100 ميجاهرتز
المقبس 5	1994	معالج Intel Pentium، معالج AMD K5 Cyrix 6x86، شريحة IDT WinChip C6، شريحة IDT WinChip 2		رابطة لاعبي الغولف المحترفين	320	؟	50-100 ميجاهرتز
المقبس 6	؟	إنتل 80486		رابطة لاعبي الغولف المحترفين	235	؟	؟	تم تصميمه ولكن لم يتم استخدامه
مقبس 463 / مقبس الجيل التالي	1994	نيكست جين إن إكس 586		رابطة لاعبي الغولف المحترفين	463	؟	37.5–66 ميجاهرتز
المقبس 7	1995	إنتل بنتيوم، إنتل بنتيوم إم إم إكس، إيه إم دي كيه 6		رابطة لاعبي الغولف المحترفين	321	؟	50-66 ميجاهرتز	من الممكن استخدام معالجات Socket 7 في Socket 5. يلزم وجود محول، أو إذا كان المرء حذرًا، يمكن سحب Socket 7 من دبابيسه ووضعه على لوحة Socket 5، مما يسمح باستخدام معالجات Socket 7.
المقبس 8	1995	معالج إنتل بنتيوم برو		رابطة لاعبي الغولف المحترفين	387	؟	60-66 ميجاهرتز
الفتحة 1	1997	إنتل بنتيوم الثاني إنتل بنتيوم الثالث	سطح المكتب	فتحة	242	؟	66-133 ميجاهرتز	سيليرون (كوفينجتون، ميندوسينو) بنتيوم 2 (كلاماث، ديشوتس) بنتيوم 3 (كاتماي) - جميع الإصدارات بنتيوم 3 (كوبرماين)
سوبر سوكيت 7	1998	AMD K6-2 AMD K6-III رايز mP6 Cyrix MII		رابطة لاعبي الغولف المحترفين	321	؟	66-100 ميجاهرتز	متوافق مع معالجات Socket 5 و Socket 7.
الفتحة 2	1998	معالج إنتل بنتيوم 2 زيون معالج إنتل بنتيوم 3 زيون	الخادم	فتحة	330	؟	100-133 ميجاهرتز
المقبس 615	1999	معالج إنتل موبايل بنتيوم 2، معالج إنتل موبايل سيليرون	دفتر ملاحظات	رابطة لاعبي الغولف المحترفين	615	؟	66 ميجاهرتز
الفتحة أ	1999	معالج AMD أثلون	سطح المكتب	فتحة	242	؟	100 ميجاهرتز
مقبس 370	1999	معالج إنتل بنتيوم 3، معالج إنتل سيليرون، معالج فيا سيريكس 3، معالج فيا سي 3	سطح المكتب	رابطة لاعبي الغولف المحترفين	370	1.27 ^{[ 1 ]}	66-133 ميجاهرتز
المقبس أ / المقبس 462	2000	معالج AMD أثلون، معالج AMD دورون، معالج AMD أثلون XP، معالج AMD أثلون XP-M، معالج AMD أثلون MP، معالج AMD سيمبرون	سطح المكتب	رابطة لاعبي الغولف المحترفين	462	؟	100-200 ميجاهرتز 400 ميجا نقلة/ثانية ^{[ ب ]}
المقبس 423	2000	إنتل بنتيوم 4	سطح المكتب	رابطة لاعبي الغولف المحترفين	423	1 ^{[ 2 ]}	100 ميجاهرتز 400 ميجا نقلة/ثانية	يدعم معالجات ويلاميت فقط. يمكن استخدام بعض معالجات Socket 478 مع محول.
المقبس 495	2000	معالج إنتل سيليرون، معالج إنتل بنتيوم 3	دفتر ملاحظات	رابطة لاعبي الغولف المحترفين	495	1.27 ^{[ 3 ]}	66-133 ميجاهرتز
المقبس 603	2001	معالج إنتل زيون	الخادم	رابطة لاعبي الغولف المحترفين	603	1.27 ^{[ 4 ]}	100–133 ميجاهرتز 400–533 ميجاهرتز/ثانية
المقبس 478 / المقبس N	2001	إنتل بنتيوم 4 إنتل سيليرون إنتل بنتيوم 4 EE إنتل بنتيوم 4 م	سطح المكتب	رابطة لاعبي الغولف المحترفين	478	1.27 ^{[ 5 ]}	100-200 ميجاهرتز 400-800 ميجا نقلة/ثانية
المقبس 563	2002	معالج AMD Athlon XP-M	دفتر ملاحظات	رابطة لاعبي الغولف المحترفين	563	؟	333 ميجاهرتز
المقبس 604	2002	معالج إنتل زيون	الخادم	رابطة لاعبي الغولف المحترفين	604	1.27 ^{[ 4 ]}	100–266 ميجاهرتز 400–1066 ميجاهرتز/ثانية
المقبس 754	2003	ايه ام دي اثلون 64 ايه ام دي سيمبرون ايه ام دي توريون 64	سطح المكتب	رابطة لاعبي الغولف المحترفين	754	1.27 ^{[ 6 ]}	200-800 ميجاهرتز
المقبس 940	2003	معالج AMD Opteron ومعالج AMD Athlon 64 FX	خادم سطح المكتب	رابطة لاعبي الغولف المحترفين	940	1.27 ^{[ 7 ]}	200-1000 ميجاهرتز
المقبس 479	2003	معالج إنتل بنتيوم إم معالج إنتل سيليرون إم	دفتر ملاحظات	رابطة لاعبي الغولف المحترفين	479 ^{[ 8 ]}	؟	100–133 ميجاهرتز 400–533 ميجاهرتز/ثانية
المقبس 939	2004	معالج AMD Athlon 64، معالج AMD Athlon 64 FX، معالج AMD Athlon 64 X2، معالج AMD Opteron	سطح المكتب	رابطة لاعبي الغولف المحترفين	939	1.27 ^{[ 9 ]}	200-1000 ميجاهرتز	يدعم معالجات Athlon 64 FX بتردد يصل إلى 1 جيجاهرتز، بينما يقتصر دعم معالجات Opteron على سلسلة 100 فقط.
LGA 775 / Socket T	2004	إنتل بنتيوم 4، إنتل بنتيوم دي، إنتل سيليرون، إنتل سيليرون دي، إنتل بنتيوم إكس إي، إنتل كور 2 ديو، إنتل كور 2 كواد ، إنتل زيون	سطح المكتب	منطقة الحكم المحلي	775	1.09 × 1.17 ^{[ 10 ]}	1600 ميجاهرتز	يمكن قبول معالج LGA 771 مع تعديل بسيط واستخدام محول.
مقبس M	2006	معالج Intel Core Solo، معالج Intel Core Duo، معالج Intel Dual-Core Xeon، معالج Intel Core 2 Duo	دفتر ملاحظات	رابطة لاعبي الغولف المحترفين	478	؟	133–166 ميجاهرتز 533–667 ميجاهرتز/ثانية	يستبدل المقبس 479
LGA 771 / Socket J	2006	معالج إنتل زيون	الخادم	منطقة الحكم المحلي	771	1.09 × 1.17 ^{[ 11 ]}	1600 ميجاهرتز	انظر LGA 775/Socket T أعلاه
المقبس S1	2006	AMD Turion 64 X2	دفتر ملاحظات	رابطة لاعبي الغولف المحترفين	638	1.27 ^{[ 12 ]}	200-800 ميجاهرتز

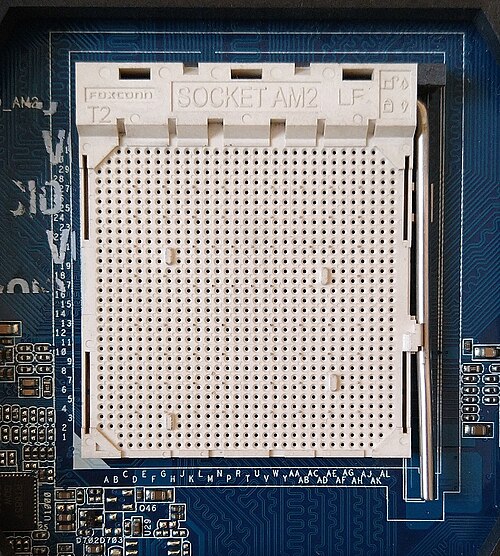

مقبس AM2	2006	ايه ام دي اثلون 64 ايه ام دي اثلون 64 X2	سطح المكتب	رابطة لاعبي الغولف المحترفين	940	1.27 ^{[ 9 ]}	200-1000 ميجاهرتز	يستبدل المقبس 754 والمقبس 939
مقبس F / مقبس L ( مقبس 1207FX )	2006	AMD Athlon 64 FX AMD Opteron (يدعم مقبس L فقط Athlon 64 FX)	خادم سطح المكتب	منطقة الحكم المحلي	1207	1.1 ^{[ 13 ]}	مقبس L: 1000 ميجاهرتز في وضع المعالج الأحادي، 2000 ميجاهرتز في وضع المعالج المزدوج	يستبدل مقبس 940. صُمم مقبس L لعشاق الأداء الذين يرغبون في الحصول على قوة خادم في جهاز كمبيوتر مكتبي. إنه مجرد مقبس F مُعاد تسميته ولا يحتاج إلى ذاكرة وصول عشوائي خاصة، وربما استُخدم فقط في اللوحة الأم Asus L1N64-SLI WS.
مقبس AM2+	2007	أيه إم دي أثلون 64 أيه إم دي أثلون X2 أيه إم دي فينوم أيه إم دي فينوم II	سطح المكتب	رابطة لاعبي الغولف المحترفين	940	1.27 ^{[ 9 ]}	200-2600 ميجاهرتز	مستويات طاقة منفصلة تحل محل مقبس AM2 وحزمة AM2+. يمكن لوحدات المعالجة المركزية العمل في مقبس AM2 وحزمة AM2. يمكن لوحدات المعالجة المركزية العمل في مقبس AM2+.
المقبس P	2007	إنتل كور 2	دفتر ملاحظات	رابطة لاعبي الغولف المحترفين	478	؟	133–266 ميجاهرتز 533–1066 ميجاهرتز/ثانية	يستبدل المقبس M
LGA 1366 / Socket B	2008	معالجات Intel Core i7 (سلسلة 900) و Intel Xeon (سلسلة 35xx، 36xx، 55xx، 56xx)	خادم سطح المكتب	منطقة الحكم المحلي	1366	؟	4.8–6.4 جيجا طن/ثانية	يحل محل مقبس J (LGA 771) في المستوى الأساسي.
مقبس AM3	2009	AMD Phenom II AMD Athlon II AMD Sempron AMD Opteron (سلسلة 1300)	سطح المكتب	رابطة لاعبي الغولف المحترفين	941 ^{[ 14 ]}^{[ 15 ]}	1.27 ^{[ 9 ]}	200–3200 ميجاهرتز	مستويات طاقة منفصلة. يحل محل مقبس AM2+ AM3. يمكن لوحدات المعالجة المركزية العمل في مقبس AM2/AM2+ Sempron 140 فقط.
rPGA 988A / Socket G1	2009	إنتل كلاركسفيلد، إنتل أرانديل	دفتر ملاحظات	rPGA	988	1	2.5 جيجا طن/ثانية	يستبدل المقبس P
LGA 1156 / مقبس H	2009	إنتل نيهالم (الجيل الأول) إنتل ويستمير	سطح المكتب	منطقة الحكم المحلي	1156	؟	2.5 جيجا طن/ثانية	ناقل DMI هو واجهة PCIe x4 v1.1 (ربما معدلة).
مقبس G34	2010	معالج AMD Opteron (سلسلة 6000)	الخادم	منطقة الحكم المحلي	1974	؟	200–3200 ميجاهرتز	يستبدل المقبس F
مقبس C32	2010	معالج AMD Opteron (سلسلة 4000)	الخادم	منطقة الحكم المحلي	1207	؟	200–3200 ميجاهرتز	يستبدل المقبس F، والمقبس AM3
LGA 1567 / مقبس LS	2010	سلسلة معالجات Intel Xeon 6500/7500	الخادم	منطقة الحكم المحلي	1567	؟	4.8–6.4 جيجا طن/ثانية
LGA 1155 / مقبس H2	الربع الأول من عام 2011، 9 يناير 2011	معالجات إنتل ساندي بريدج (الجيل الثاني) ومعالجات إنتل آيفي بريدج (الجيل الثالث)	سطح المكتب	منطقة الحكم المحلي	1155	؟	5.7 جيجا طن/ثانية	يُستخدم مع معالجات إنتل من الجيل الثاني والثالث. يدعم معالج ساندي بريدج 20 مسار PCIe 2.0، بينما يدعم معالج آيفي بريدج 40 مسار PCIe 3.0. مقبس إنتل الرئيسي.
LGA 2011 / مقبس R	الربع الثالث من عام 2011، 14 نوفمبر 2011	معالج Intel Core i7 3xxx Sandy Bridge-E، معالج Intel Core i7 4xxx Ivy Bridge-E، معالج Intel Xeon E5 2xxx/4xxx (Sandy Bridge EP) (2/4S)، معالج Intel Xeon E5-2xxx/4xxx v2 (Ivy Bridge EP) (2/4S)	خادم سطح المكتب	منطقة الحكم المحلي	2011	؟	4.8–6.4 جيجا طن/ثانية	يدعم كل من معالجات Sandy Bridge-E/EP و Ivy Bridge-E/EP أربعين مسارًا من نوع PCIe 3.0. كما يوفر استخدام مقبس 2011 المخصص لمعالجات Xeon أربع قنوات للذاكرة.
rPGA 988B / Socket G2	2011	معالج Intel Core i7، معالج Intel Core i5، معالج Intel Core i3 (سلسلة 2000، 3000)	دفتر ملاحظات	rPGA	988	1	2.5 جيجا طن/ثانية، 4.8 جيجا طن/ثانية
مقبس FM1	2011	معالجات AMD Llano	سطح المكتب	رابطة لاعبي الغولف المحترفين	905	1.27	5.2 جيجا طن/ثانية	يستخدم في الجيل الأول من وحدات المعالجة المساعدة (APUs)
مقبس FS1	2011	معالجات AMD Llano	دفتر ملاحظات	رابطة لاعبي الغولف المحترفين	722	1.27	3.2 جيجا طن/ثانية	يستخدم في الجيل الأول من وحدات المعالجة المساعدة المحمولة
مقبس AM3+	2011	AMD FX Vishera AMD FX Zambezi AMD Phenom II AMD Athlon II AMD Sempron	سطح المكتب	رابطة لاعبي الغولف المحترفين	942 (CPU 71pin)	1.27	3.2 جيجا طن/ثانية
LGA 1356 / Socket B2	2012	معالجات Intel Xeon (سلسلة E5 1400 و 2400)	الخادم	منطقة الحكم المحلي	1356	؟	3.2–4.0 جيجا طن/ثانية
مقبس FM2	2012	معالجات AMD Trinity	سطح المكتب	رابطة لاعبي الغولف المحترفين	904	1.27	؟	يستخدم في وحدات المعالجة المساعدة من الجيل الثاني
مقبس LGA 1150 / مقبس H3	2013	معالج إنتل هاسويل (الجيل الرابع) معالج إنتل هاسويل المُحسّن معالج إنتل برودويل (الجيل الخامس)	سطح المكتب	منطقة الحكم المحلي	1150	؟	؟	تُستخدم هذه التقنية في معالجات الجيل الرابع من إنتل (هاسويل/هاسويل ريفريش)، بالإضافة إلى عدد قليل من معالجات الجيل الخامس من إنتل.
rPGA 946B/947 / Socket G3	2013	معالج Intel Haswell	دفتر ملاحظات	rPGA	946	1	5.0 جيجا طن/ثانية
مقبس FM2+	2014	نهر كافيري ونهر جودافاري	سطح المكتب	رابطة لاعبي الغولف المحترفين	906	1.27	؟	متوافق مع وحدات المعالجة المركزية AMD APUs مثل " Richland" و "Trinity ".
مقبس AM1	2014	معالج AMD أثلون، معالج AMD سيمبرون	سطح المكتب	رابطة لاعبي الغولف المحترفين	721	1.27	؟	متوافق مع وحدات المعالجة المركزية AMD APUs مثل " Kabini "
LGA 2011-v3	2014 (أغسطس وسبتمبر)	هاسويل-إي هاسويل-إي بي	سطح المكتب	منطقة الحكم المحلي	2011	؟	تصل سرعة النقل إلى 68 جيجابايت/ثانية. يعتمد ذلك على سرعة ذاكرة DDR4 وعدد القنوات.	ما يصل إلى 40 مسار PCIe 3.0. ما يصل إلى 4 قنوات ذاكرة.
LGA 1151 / مقبس H4	2015	معالجات إنتل سكاي ليك (الجيل السادس) وكابي ليك (الجيل السابع) وكوفي ليك (الجيل الثامن) وكوفي ليك ريفريش (الجيل التاسع)	سطح المكتب	منطقة الحكم المحلي	1151	؟	5 جيجا طن/ثانية - 8 جيجا طن/ثانية	تُستخدم هذه التقنية في معالجات إنتل من الجيل السادس (سكاي ليك)، والجيل السابع (كابي ليك)، والجيل الثامن (كوفي ليك)، والجيل التاسع (كوفي ليك ريفريش).
LGA 3647	2016	معالجات Intel Xeon Phi و Intel Skylake-SP	الخادم	منطقة الحكم المحلي	3647	؟	؟	تُستخدم في معالجات Intel Xeon Phi x200 و Xeon Scalable
مقبس AM4	2016	معالجات AMD Athlon Bristol Ridge و AMD Athlon Raven Ridge بتقنية 14 نانومتر و AMD Athlon Picasso بتقنية 12 نانومتر، سلسلة AMD Ryzen 1000، سلسلة AMD Ryzen 2000 ، سلسلة AMD Ryzen 3000، سلسلة AMD Ryzen 4000، سلسلة AMD Ryzen 5000	سطح المكتب	رابطة لاعبي الغولف المحترفين	1331	1	يعتمد ذلك على سرعة ذاكرة DDR4	متوافق مع معالجات AMD Ryzen 9 و Ryzen 7 و Ryzen 5 و Ryzen 3 Zen
مقبس SP3	2017	AMD Epyc نابولي ، AMD Epyc روما، AMD Epyc ميلانو	الخادم	منطقة الحكم المحلي	4094	؟	يعتمد ذلك على سرعة ذاكرة DDR4	متوافق مع معالجات AMD Epyc
مقبس TR4 / مقبس SP3r2	2017	معالج AMD Ryzen Threadripper ( سلسلة 1000 ) معالج AMD Ryzen Threadripper ( سلسلة 2000 )	سطح المكتب	منطقة الحكم المحلي	4094	؟	يعتمد ذلك على سرعة ذاكرة DDR4	متوافق مع معالجات AMD Ryzen Threadripper
LGA 2066 / Socket R4	2017	إنتل سكاي ليك إكس، إنتل كابي ليك إكس، إنتل كاسكيد ليك إكس	خادم سطح المكتب	منطقة الحكم المحلي	2066	؟	؟	تُستخدم في سلسلة معالجات Core-X من الجيل السابع من إنتل (Skylake-X و Kaby Lake-X و Cascade Lake-X)
مقبس sTRX4 / مقبس SP3r3	2019	معالج AMD Ryzen Threadripper ( سلسلة 3000 )	سطح المكتب	منطقة الحكم المحلي	4094	؟	يعتمد ذلك على سرعة ذاكرة DDR4	متوافق مع معالجات AMD Ryzen Threadripper من الجيل الثالث
LGA 4189	2020	إنتل كوبر ليك، إنتل آيس ليك-إس بي	خادم سطح المكتب	منطقة الحكم المحلي	4189 ^{[ 16 ]}	0.99 ^{[ 16 ]}
LGA 1200	2020	معالجات إنتل كوميت ليك (الجيل العاشر) ومعالجات إنتل روكيت ليك (الجيل الحادي عشر)	سطح المكتب	منطقة الحكم المحلي	1200
LGA 1700	2021	معالجات إنتل ألدر ليك (الجيل الثاني عشر) ومعالجات إنتل رابتور ليك (الجيل الثالث عشر) ومعالجات إنتل رابتور ليك (الجيل الرابع عشر)	سطح المكتب	منطقة الحكم المحلي	1700
مقبس sWRX8	2022	معالج AMD Ryzen Threadripper Pro ( سلسلة 5000 )	سطح المكتب	منطقة الحكم المحلي	4094
مقبس AM5	2022	سلسلة AMD Ryzen 7000، سلسلة AMD Ryzen 8000 (APU)، سلسلة AMD Ryzen 9000	سطح المكتب	منطقة الحكم المحلي	1718			معالجات رايزن من الجيل الرابع
مقبس SP5	2022	AMD Epyc Genoa	الخادم	منطقة الحكم المحلي	6096			يستخدم في Epyc Genoa و Milan
LGA 4677	2022	إنتل سافاير رابيدز، إنتل إميرالد رابيدز	الخادم	منطقة الحكم المحلي	4677
مقبس SP6	2023	AMD Epic Siena	الخادم	منطقة الحكم المحلي	4844
مقبس sTR5	2023	معالج AMD Ryzen Threadripper، معالج AMD Ryzen Threadripper Pro ( سلسلة 7000 )	سطح المكتب	منطقة الحكم المحلي	4844
LGA 1851	2024	إنتل ميتيور ليك -PS (سلسلة كور ألترا 1) إنتل آرو ليك (سلسلة كور ألترا 200S) سيتم الإعلان عنه لاحقًا	سطح المكتب	منطقة الحكم المحلي	1851
LGA 4710	2023	إنتل جرانيت رابيدز	الخادم	منطقة الحكم المحلي	4710
LGA 7529	2024	إنتل سييرا فورست	الخادم	منطقة الحكم المحلي	7529
اسم المقبس	سنة الإصدار	عائلات المعالجات المركزية المدعومة	نوع الحاسوب	طَرد	عدد الدبابيس	المسافة بين الدبابيس (مم)	ساعة الحافلة وخدمات النقل	ملحوظات

↑ بعض اللوحات الأم الحديثة من طراز Socket 3 تدعم سرعات ناقل النظام الأمامي (FSB) حتى 66 ميجاهرتز بشكل غير رسمي
↑ هذا ناقل بيانات مزدوج السرعة. ناقل FSB في الطرازات الأحدث.

اتفاقيات تقاسم المنافع الأخرى

اسم المقبس	سنة الإصدار	عائلات المعالجات المركزية المدعومة	نوع الحاسوب	طَرد	عدد الدبابيس	المسافة بين الدبابيس (مم)	ساعة الحافلة وخدمات النقل	ملحوظات
بطاقة ابنة	1995	باور بي سي 601+	سطح المكتب	فتحة	146	؟	40-60 هرتز
المقبس 288	؟	باور بي سي 603+	سطح المكتب	رابطة لاعبي الغولف المحترفين	288	؟	40-60 هرتز
المقبس 431	1995	ألفا 21064 / 21064A	سطح المكتب	رابطة لاعبي الغولف المحترفين	431	؟	12.5–66.67 ميجاهرتز
المقبس 499	1997	ألفا 21164 / 21164أ	سطح المكتب	رابطة لاعبي الغولف المحترفين	499	؟	15-100 ميجاهرتز
المقبس 587	1998	ألفا 21264	سطح المكتب	رابطة لاعبي الغولف المحترفين	587	؟	12.5–133 ميجاهرتز
الفتحة ب	1999	ألفا 21264 / 21264أ	سطح المكتب	فتحة	587	؟	100 ميجاهرتز ^{[ 17 ]}
PAC418	2001	معالج إنتل إيتانيوم	الخادم	رابطة لاعبي الغولف المحترفين	418	؟	133 ميجاهرتز
PAC611	2002	إنتل إيتانيوم 2 حصان PA-8800 ، PA-8900	الخادم	رابطة لاعبي الغولف المحترفين	611	؟	200 ميجاهرتز
LGA 1248	2010	معالجات Intel Itanium من سلسلة 9300 وما فوق	الخادم	منطقة الحكم المحلي	1248	؟	4.8-6.4 جيجا طن/ثانية
اسم المقبس	سنة الإصدار	عائلات المعالجات المركزية المدعومة	نوع الحاسوب	طَرد	عدد الدبابيس	المسافة بين الدبابيس (مم)	ساعة الحافلة وخدمات النقل	ملحوظات

سلوتكيت

محولات Slotkets هي محولات خاصة لاستخدام معالجات المقابس في اللوحات الأم ذات الفتحات المتوافقة مع ناقل البيانات.
