المنسوجات ثلاثية الأبعاد هي هياكل ثلاثية الأبعاد تُصنع باستخدام طرق تصنيع مختلفة ، مثل النسيج والحياكة والجدائل أو الأقمشة غير المنسوجة ، أو باستخدام تقنيات بديلة. تُنتج المنسوجات ثلاثية الأبعاد بهندسة ثلاثية الأبعاد، على عكس المنسوجات ثنائية الأبعاد التي تُصنع على مستويين. يكون النسيج في المنسوجات ثنائية الأبعاد عموديًا، حيث يُغذى الخيط على طول محورين: الطول (المحور السيني) والعرض (المحور الصادي). أما المنسوجات ثلاثية الأبعاد، فلها أيضًا نسيج عمودي، ولكنها تحتوي على خيط إضافي يُغذى بزاوية (المحور العيني) مما يُكسبها سُمكًا. [ 1 ] تشمل أنواع النسيج ثلاثي الأبعاد هياكل النسيج المتعامد ، والهياكل متعددة الطبقات، والتشابكات الزاوية. تتميز المنسوجات ثلاثية الأبعاد بفرص تصنيع أوسع، وخصائص متنوعة، ونطاق تطبيقات أوسع. تُستخدم هذه المنسوجات في مجالات عديدة، ولكنها تُستخدم بشكل شائع حيث يكون الأداء هو المعيار الأساسي، مثل المنسوجات التقنية . تُعد المواد المركبة أحد المجالات المهمة لاستخدام المنسوجات ثلاثية الأبعاد. [ 2 ] [ 3 ] [ 4 ] [ 5 ] [ 6 ]

تتكون الهياكل ثلاثية الأبعاد من نوعين من التكوينات الهيكلية، وهما: المجوفة والصلبة. [ 7 ]

الأنواع

يمكن تشكيل الأقمشة ثلاثية الأبعاد باستخدام تقنيات النسيج ثلاثي الأبعاد، والحياكة ثلاثية الأبعاد، والجدائل ثلاثية الأبعاد، والأساليب غير المنسوجة، والعديد من التقنيات الحديثة الأخرى، مثل الطباعة ثلاثية الأبعاد، وما إلى ذلك.

نوع القماش ثلاثي الأبعادالمزايا والعيوبسبب
أقمشة منسوجة ثلاثية الأبعادخالٍ من الانفصال الطبقي ، متعدد الطبقات، وذو خصائص منخفضة في المستوى.بسبب القوة الإضافية التي يوفرها خيط z في بُعد السماكة.
أقمشة حياكة ثلاثية الأبعادنسبة حجم الألياف المنخفضةبسبب البنية الحلقية.
أقمشة مضفرة ثلاثية الأبعادخالٍ من الانفصال الطبقي، متعدد الطبقات، وذو خصائص عرضية منخفضة.بسبب تشابك نوع التشابك
أقمشة غير منسوجة ثلاثية الأبعاديفتقر إلى الخواص الميكانيكيةبسبب الألياف القصيرة

النسيج ثلاثي الأبعاد

تتوفر تجارياً عدة أنواع من الأقمشة المنسوجة ثلاثية الأبعاد؛ ويمكن تصنيفها وفقاً لتقنية نسجها. [ 8 ]

  1. الأقمشة المتشابكة المنسوجة ثلاثية الأبعاد هي أقمشة منسوجة ثلاثية الأبعاد يتم إنتاجها على نول نسيج ثنائي الأبعاد تقليدي ، باستخدام تصميم وتقنيات النسيج المناسبة، ويمكن أن يمر النساج/الخيوط عبر كامل سمك القماش أو من طبقة إلى أخرى.
  2. الأقمشة المنسوجة ثلاثية الأبعاد المتعامدة هي أقمشة منسوجة ثلاثية الأبعاد تُنتج على نول نسيج ثلاثي الأبعاد خاص. وقد حصل محمد وتشانغ على براءة اختراع لعملية تشكيل هذا النوع من الأقمشة. [ 9 ] يتكون هيكل النسيج المنسوج ثلاثي الأبعاد المتعامد من ثلاث مجموعات مختلفة من الخيوط: خيوط السدى (الخيط y)، وخيوط اللحمة (الخيط x)، وخيوط اللحمة (الخيط z). يوضع الخيط z في اتجاه سُمك النسيج الأولي. في الأقمشة المنسوجة ثلاثية الأبعاد المتعامدة، لا يوجد تشابك بين خيوط السدى واللحمة، فهي مستقيمة ومتعامدة مع بعضها البعض. من ناحية أخرى، تربط خيوط z طبقات السدى واللحمة من خلال التشابك (التحرك لأعلى ولأسفل) على طول اتجاه y فوق خيط اللحمة. يحدث التشابك على السطح العلوي والسفلي للنسيج. [ 10 ] [ 11 ]

المزايا

  • تتميز الأقمشة المنسوجة ثلاثية الأبعاد ذات البنية المتعامدة بانخفاض أو انعدام تجعد الخيوط (الفرق في طول الخيط قبل وبعد النسيج)؛ ولذلك، تُستغل الخصائص الميكانيكية للألياف بشكل كامل تقريبًا في اتجاهي السدى واللحمة. وبالتالي، يمكن الاستفادة من أقصى قدرة تحمل للأحمال للألياف عالية الأداء في هذين الاتجاهين. [ 12 ]
  • لا حاجة إلى طبقات متعددة لإنشاء جزء، لأن النسيج الواحد يتمتع بسماكة كبيرة توفر التعزيز ثلاثي الأبعاد الكامل. [ 13 ]

الحياكة ثلاثية الأبعاد

الحياكة ثلاثية الأبعاد هي طريقة لتشكيل قطعة ملابس مباشرةً من الخيوط. [ 14 ] ومن الأمثلة الشائعة الجوارب والجوارب الطويلة . كما تُستخدم الأقمشة المحبوكة ثلاثية الأبعاد في إنتاج بعض هياكل التقوية. [ 7 ] منذ عام 2017، تُقدم يونيكلو ملابس محبوكة ثلاثية الأبعاد بالكامل، بما في ذلك القمصان والفساتين، من خلال شراكة مع شيما سيكي. [ 15 ] وتستكشف شركات ومصممون آخرون هذه التقنية، بما في ذلك الحياكة حسب الطلب أو الملابس المُخصصة. [ 16 ] ومن التقنيات الأخرى التي يُمكن اعتبارها حياكة ثلاثية الأبعاد تقنية الحياكة المتباعدة. [ 17 ] تُنتج هذه التقنية نسيجًا مسطحًا ذو ملمس إسفنجي.

تضفير ثلاثي الأبعاد

غير منسوج

تُصنع الأقمشة ثلاثية الأبعاد غير المنسوجة من ألياف قصيرة (خيوط طبيعية ومقطوعة من خيوط صناعية). وهي أقل نجاحًا نسبيًا. [ 18 ]

الطباعة ثلاثية الأبعاد

التصنيع الإضافي

تعتمد صناعة الأقمشة باستخدام الطابعة ثلاثية الأبعاد على التصنيع الإضافي، المعروف أيضًا باسم التصنيع الطبقي الإضافي (ALM)، وهي تقنية تصنيع بمساعدة الحاسوب (CAD) تقوم ببناء الجسم طبقة تلو الأخرى. [ 19 ]

دخلت الطباعة ثلاثية الأبعاد عالم الملابس، حيث يقوم مصممو الأزياء بتجربة البيكيني والأحذية والفساتين والحقائب والأكياس المطبوعة ثلاثية الأبعاد.

بيكيني

"N-12" عبارة عن بيكيني من النايلون تم طباعته بتقنية الطباعة ثلاثية الأبعاد بواسطة شركة Shapeways . [ 20 ] [ 21 ] [ 22 ]

الأحذية والإكسسوارات

تستخدم نايكي الطباعة ثلاثية الأبعاد لتصميم وتصنيع حذاء كرة القدم Vapor Laser Talon لعام 2012، المخصص للاعبي كرة القدم الأمريكية ، بينما تقوم نيو بالانس بتصنيع أحذية رياضية مصممة خصيصًا للرياضيين باستخدام الطباعة ثلاثية الأبعاد. [ 21 ] يتميز حذاء Vapor Laser Talon بنعل مطبوع بتقنية الطباعة ثلاثية الأبعاد. [ 23 ] أما حذاء Futurecraft STRUNG فهو نسخة أخرى مطبوعة بتقنية الطباعة ثلاثية الأبعاد تابعة لشركة أديداس . [ 24 ]

فساتين

رغم تكلفتها الباهظة، طبعت الطابعة ثلاثية الأبعاد فستانًا أيضًا. ارتدت ديتا فون تيز فستانًا مطبوعًا بتقنية ثلاثية الأبعاد مزينًا بمتتالية فيبوناتشي، من تصميم مايكل شميدت والمهندس المعماري فرانسيس بيتوني. [ 25 ] [ 26 ] [ 21 ]

الحقائب والأكياس

تُستخدم الطباعة ثلاثية الأبعاد بشكل متزايد في تصميم وإنتاج الحقائب والأكياس. ومن الأمثلة البارزة على ذلك XYZBAG، وهي علامة تجارية إيطالية متخصصة في الحقائب المطبوعة ثلاثية الأبعاد حسب الطلب، وJK3D، وهي شركة تصنع منتجات متنوعة مطبوعة ثلاثية الأبعاد. أما ASTERYAM، وهي شركة ناشئة مقرها الولايات المتحدة، فتركز على ابتكار أكياس وحقائب فريدة باستخدام نسيج شبكي مطبوع بتقنية ثلاثية الأبعاد.

المنسوجات الأوكسيتيكية

المواد الأوكسيتية هي مواد تتمدد عند شدها، وتزداد سماكتها عند الشد. [ 27 ] تُعرف الألياف والخيوط والأقمشة ذات الخصائص الأوكسيتية بالمنسوجات الأوكسيتية. [ 28 ] [ 29 ] توجد أنواع معينة من الأقمشة غير المنسوجة المثقوبة بالإبر. [ 30 ] [ 31 ] تُعدّ الطابعات ثلاثية الأبعاد مفيدة أيضًا في تصنيع المواد الأوكسيتية للمنسوجات . تتميز هذه الأقمشة بخصائص متقدمة تُفيد في صناعة مواد مركبة متنوعة وتطبيقات عالية الأداء. [ 32 ] [ 33 ] [ 34 ] [ 35 ] [ 36 ]

يستخدم

تُستخدم المنسوجات الأوكسيتيكية في الملابس الواقية، والتنجيد، والرياضة، والترشيح، والدروع الواقية للجسم، والسترات الواقية من الرصاص (بسبب خصائص امتصاص الصدمات)، وما إلى ذلك. [ 37 ] [ 38 ]

التطبيقات

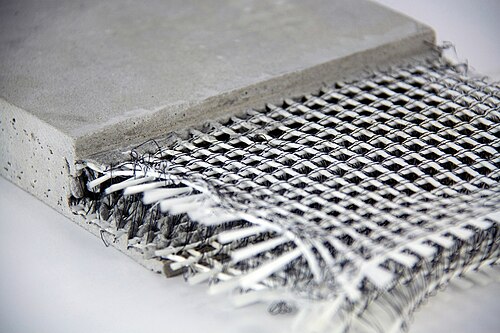

صورة مقرّبة لقطعة من الخرسانة المسلحة بالنسيج

وتشمل التطبيقات الأخرى للمنسوجات ثلاثية الأبعاد ما يلي: [ 2 ] [ 39 ]

المواد المركبة

تُستخدم المنسوجات ثلاثية الأبعاد بشكل أساسي في تصنيع المركبات الهيكلية النسيجية التي يمكن استخدامها في المجالين العسكري والإنشائي. [ 40 ]

المنسوجات الطبية

تساهم المنسوجات ثلاثية الأبعاد في المنسوجات الطبية في القطاعات التالية: [ 41 ]

العناية بالجروح

في معالجة الجروح على المدى الطويل، يتم تهيئة بيئة ملائمة للشفاء باستخدام أساليب مباشرة وغير مباشرة، بالإضافة إلى منع تدهور الجلد. ومن الأمثلة على ذلك الأقمشة ثلاثية الأبعاد الفاصلة. [ 41 ] [ 42 ]

ترقيع الأوعية الدموية

هندسة الأنسجة

زراعة الأعضاء

تستخدم المنسوجات الطبية أقمشة أنبوبية مصنوعة من مواد مختارة بعناية، تتميز بتوافقها الحيوي، وعدم تسببها بالحساسية، وعدم سميتها. على سبيل المثال، تُستخدم مواد مثل داينيما، وPTFE، والبوليستر، والتفلون في صناعة الغرسات. ويختلف نوع المادة المستخدمة تبعًا لمكان الغرسة؛ فمثلاً، يُفضل استخدام PTFE في غرسات الدعامات نظرًا لخصائصه غير اللاصقة، بينما يُستخدم البولي أوليفين في غرسات الشبكات. [ 43 ] [ 44 ]

  • صناعة الطيران والفضاء وصناعة السيارات
  • أحذية
  • الترشيح
  • صناعة البناء
