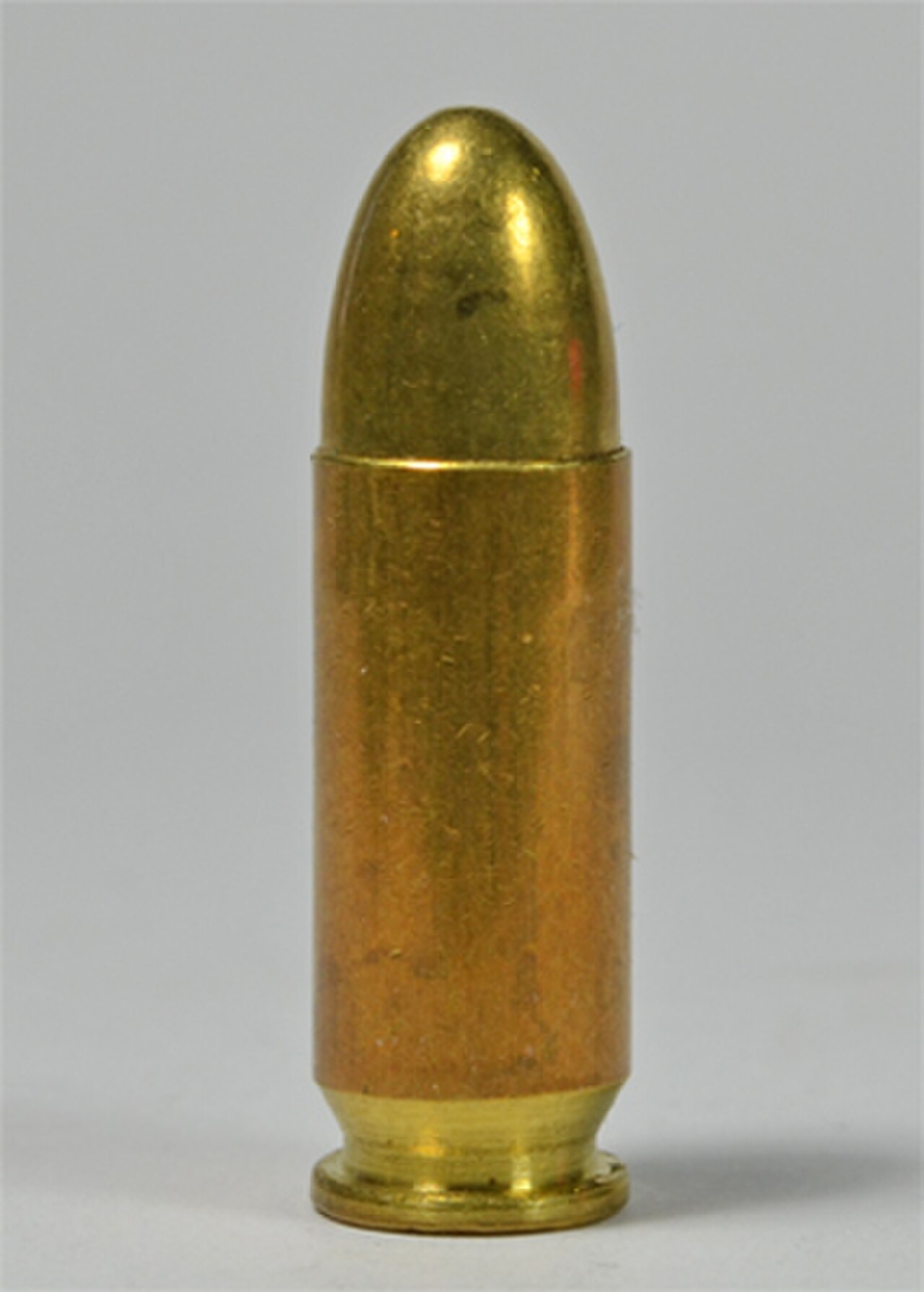

9×23 مم لارجو

9 ملم بيرجمان بايارد، 9 ملم لارجو
يكتب	مسدس
مكان المنشأ	الإمبراطورية الألمانية
سجل الخدمة
مستخدم بواسطة	اسبانيا الدنمارك
تاريخ الإنتاج
مصمم	ثيودور بيرجمان
مُصمم	1901
تحديد
نوع الحالة	بدون إطار ، مدبب
قطر الرصاصة	9.02 ملم (0.355 بوصة)
قطر الرقبة	9.63 ملم (0.379 بوصة)
قطر القاعدة	9.91 ملم (0.390 بوصة)
قطر الحافة	9.96 ملم (0.392 بوصة)
سمك الحافة	1.2 ملم (0.047 بوصة)
طول القضية	23.11 ملم (0.910 بوصة)
الطول الإجمالي	33.53 ملم (1.320 بوصة)
نوع التمهيدي	مسدس صغير
الأداء الباليستي
كتلة الرصاصة/النوع سرعة طاقة 127 جرام (8 جرام) من FMJ 1,167 قدم/ثانية (356 متر/ثانية) 384 قدم مكعب/رطل (521 جول)
طول برميل الاختبار: 150 ملم (5.9 بوصة)

تم تطوير خرطوشة المسدس ذات الإشعال المركزي 9×23 مم Largo ( 9 مم Largo ، 9 مم Bergmann–Bayard ، 9 مم Bayard Long ) مقاس 9×23 مم في عام 1901 لمسدس Bergmann Mars .

كانت الطلقة تعتبر قوية في ذلك الوقت، حيث كانت تنتج طاقة كمامة تتراوح بين 330 و430 قدم مكعب/رطل ₍ 450 و580 جول) اعتمادًا على التحميل. تم إجراء عدد من التغييرات الصغيرة على مسدس Mars والخرطوشة، وتم تسمية المسدس الناتج " Bergmann–Bayard 1903 ".

تم اعتماد هذا المسدس من قبل الجيش الإسباني في عام 1905 باسم "Pistola Bergmann de 9 mm. modelo 1903". نظرًا لعدم تمكنه من العثور على مصنع ألماني لإكمال الطلب الإسباني لـ 3000 مسدس، لجأ ثيودور بيرجمان إلى مصنع بلجيكي، Anciens Etablissements Pieper (الذي استخدم العلامة التجارية "Bayard")، لإكمال الطلب. كان المسدس النهائي، الذي عدلته AEP، معروفًا باسم "Bergmann Bayard 1908"، أو في إسبانيا باسم "Pistola Bergmann de 9 mm. modelo 1908". على الرغم من اعتماده في عام 1908، إلا أن عمليات التسليم الأولى لم تتم إلا بعد عامين. وفي الوقت نفسه، تبنى مصنعون آخرون مثل Campo-Giro طلقة Bergmann-Bayard مقاس 9 مم، وبسبب تاريخها الطويل من الاستخدام في المدافع الرشاشة الإسبانية والبنادق والمسدسات، تُعرف اليوم باسم "9 مم Largo" .

في الوقت نفسه، تم اعتماد مسدس بيرجمان-بايارد نصف الأوتوماتيكي طراز 1910 من قبل الجيش الدنماركي وظل قيد الإنتاج حتى عام 1935.

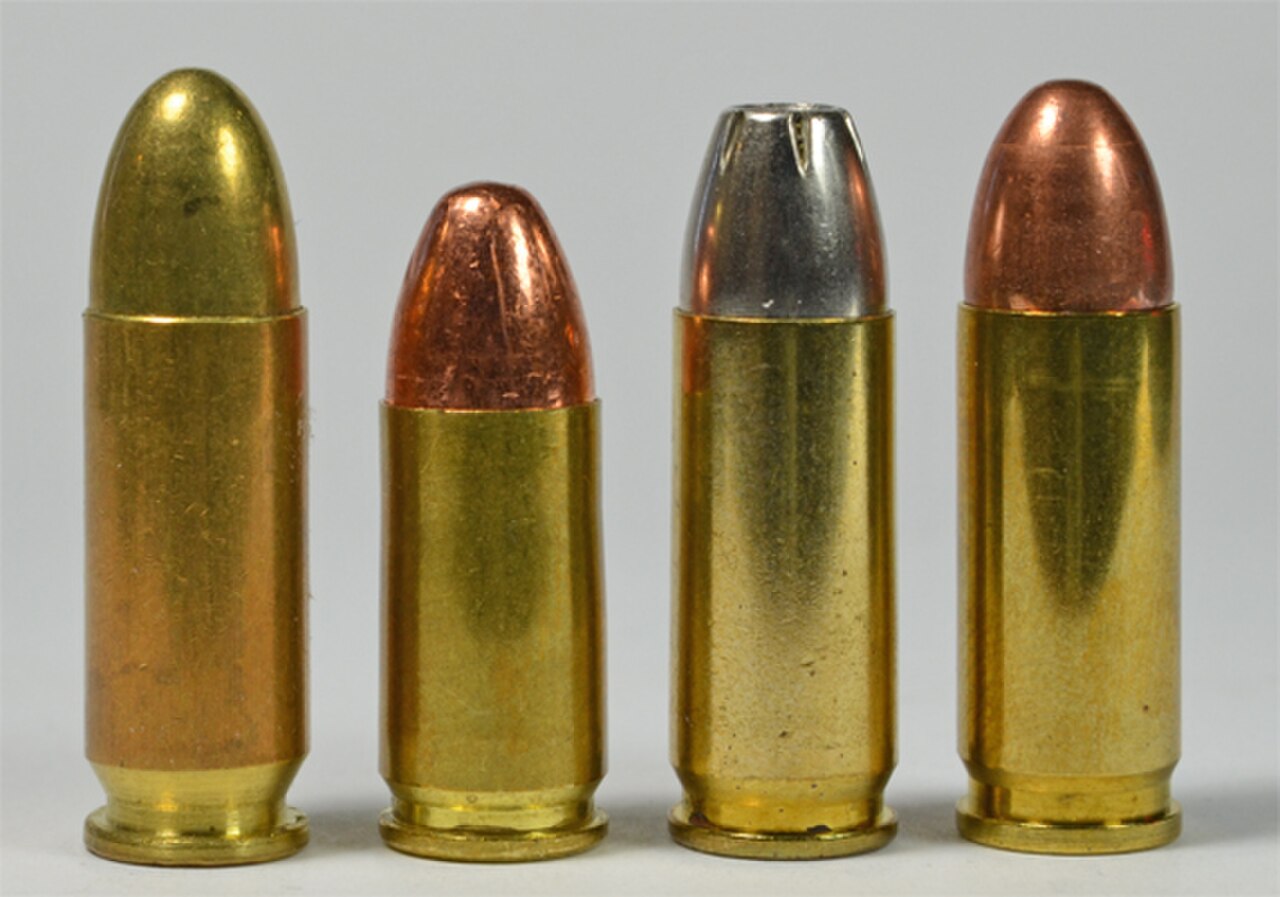

فراغات رأس الخرطوشة على فوهة العلبة. ^[1] مع مقذوفات مغلفة تزن 125 جرامًا (8.1 جرامًا ؛ 0.29 أونصة) ، تبلغ طاقة الفوهة 336 رطلاً قدمًا ، وهي أقل قليلاً من ضغط قياسي 9 × 19 مم لوغر . بالمقارنة مع 9 × 19 مم لوغر + بي ، فإن الأداء أقل أيضًا ولكن عند ضغط أقل في 9 × 23 مم لارجو. في حين أن الأبعاد الخارجية متطابقة تقريبًا، فإن 9 × 23 مم لارجو هي خرطوشة مختلفة تمامًا عن 9 × 23 مم وينشستر الحديثة عالية الأداء . يعد إطلاق طلقة وينشستر ذات الجدران الأكثر سمكًا 9 × 23 مم في مسدس لارجو 9 × 23 مم أمرًا خطيرًا، حيث لا تستطيع مسدسات لارجو 9 مم القديمة التعامل مع الضغط الناتج عن وينشستر 9 × 23 مم. الأداء مشابه لأداء 9 × 23 مم ستير المعاصرة ، ولكن تم تطوير الخراطيش بشكل مستقل وأبعادها مختلفة بما يكفي لجعلها غير قابلة للتبديل.

هذه القائمة غير كاملة ؛ يمكنك المساعدة عن طريق إضافة العناصر المفقودة. ( فبراير 2011 )

المؤسسات القديمة بيبر (AEP) ^[1]

• بيرجمان المريخ (1901)
• بيستولا بيرجمان – بايارد دي 9 ملم موديل 1903
• بيستولا بيرجمان – بايارد دي 9 ملم موديل 1908
• بيرجمان-بايارد M1910
• بيرجمان-بايارد M1910/21

إرفورتر ماشينينفابريك من بيرتودل جايبل

• مدفع رشاش EMP/MPE Erma VMP(Vollmer)، نسخة إسبانية الصنع تسمى m41/44.

أسترا-أونسيتا وسيا إس إيه ^[1]

• إسبيرانزا إي أونسيتا كامبو جيرو موديلو 1912، 1913، 1913–16
• إسبيرانزا إي أونسيتا أسترا 400 (موديلو 1921)، 1921-1926
• Unceta y Compania Astra 400 (موديلو 1921)، 1926–1945 أو 1946
• مسدس أسترا موديل F (مسدس ذو نيران انتقائية ومقبض مكنسة) 1934-1935
• أسترا A-80
• أسترا مخصص SPS ( مسدس سباق IPSC ) 1996-؟

أريزابالاجا

• أريزابالاجا، لاعب الرماية الماهر
• أريزابالاجا جو.لو.ار. ، 1924–؟

سي إي تي إم إي

• المدفع الرشاش ADSA موديل 1953 1953–؟
• رشاش CETME C2

لجنة الصناعات الحربية (CIG)

• مسدس إيسارد مسدس إيسارد ^[2]

بندقية الكاربين المدمرة وبنادق الكاربين المماثلة من نوع Largo مقاس 9 مم

• أيرا دوريا وآخرون.
• خوسيه لويس ماكيبار
• أونينا كاربين
• إجناسيو زوبيلاجا

مصنع الأسلحة، لا كورونيا

• مدفع رشاش طراز 1941/44 (نسخة طبق الأصل من مدفع Vollmer Erma عيار 9 مم Largo) 1941 – منتصف الخمسينيات
• نسخة من مسدس Bergmann MP28 بحجم 9 مم Largo
• "لا يوجد صانع" أسترا 400 (موديلو 1921)، 1938-1940

فونتبيرنات

• لابورا فونتبيرنات M-1938 مدفع رشاش

لاما

• غابيلوندو لاما موديل الرابع
• غابيلوندو لاما موديل V
• غابيلوندو لاما موديل السابع
• غابيلوندو لاما موديل VIII
• غابيلوندو لاما موديل إكسترا

بارينكو

• مدفع رشاش موديل 3R 1959–؟

الجمهورية الاسبانية

• مدفع رشاش "نارانجيرو" (نسخة معدلة من طراز Bergmann MP28 )
• RE (Republica Española) صنعت Astra 400 (Modelo 1921)، 1936-1939
• مسدس ف. أسكاسو 1937-1939

النجم بونيفاسيو إيشيفيريا ^[1]

• بونيفاسيو إتشيفيريا ستار موديلو ميليتار 1920، 1920–1921
• Bonifacio Echeverria Star Modelo Militar 1921، 1921 فقط
• بونيفاسيو إتشيفيريا ستار موديلو ميليتار 1922، 1922–1931
• بونيفاسيو إيشيفيريا ستار موديل A (إصدار مبكر مع حزام خلفي مسطح)، 1924-1931
• Bonifacio Echeverria Star Modelo A (أواخر عام 1911 مع حزام خلفي على طراز كولت)، 1931-1983
• بونيفاسيو إيشيفيريا ستار موديل M (أكبر قليلاً من A)، 1931–1983
• بونيفاسيو إيشيفيريا ستار موديلو إم دي (M بنيران انتقائية)، 1931-1983
• بونيفاسيو إيشيفيريا ستار موديلو سوبر-أ (A مع إسقاط سريع)، 1946–1983
• بونيفاسيو إيشيفيريا ستار موديلو سوبر إم (M مع إسقاط سريع)، 1946–1983
• بونيفاسيو إيشيفيريا ستار موديلو AS (A مع أمان المخزن، وتفكيك سريع، ومؤشر حجرة محملة)، 1956-1983
• بونيفاسيو إيشيفيريا ستار موديل MS (M مع تفكيك سريع ومؤشر حجرة محملة)، 1956-1983
• رشاش ستار موديل Z-45
• المدفع الرشاش النموذجي Z-62

• عيار 9 ملم

• مسدسات بيرجمان وكامبو جيرو (الأول) لخوان إل كالفو
• مسدسات بيرجمان وكامبو جيرو (y II) لخوان إل كالفو
