معالج الجيود

Geode هي سلسلة من المعالجات الدقيقة المتوافقة مع x86 على شريحة واحدة (SoC) ووحدات الإدخال/الإخراج التي تنتجها AMD والتي كانت تستهدف سوق الحوسبة المدمجة .

أطلقت شركة ناشيونال سيميكوندكتور هذه السلسلة في الأصل تحت اسم عائلة Geode عام 1999. ويُشتقّ لبّ معالج Geode الأصلي من منصة Cyrix MediaGX ، التي استحوذت عليها AMD في اندماجها مع Cyrix عام 1997. اشترت AMD قسم Geode من ناشيونال في أغسطس 2003 لتعزيز خط إنتاجها الحالي من معالجات x86 المدمجة. قبل الاستحواذ على Geode، سوّقت AMD سلسلة AMD Élan ، وهي عائلة من أنظمة SoC المدمجة 32 بت، والمبنية على معالجاتها الدقيقة Am386 و Am486 و Am586 . وقد حظيت جميع هذه المنتجات بضمان إمداد طويل الأجل لتلبية احتياجات المعالجات المدمجة. إلا أنه بعد الاستحواذ على Geode، توقف إنتاج هذا المنتج فجأة. ^{[ 1 ] [ 2 ]}

قامت شركة AMD بتوسيع سلسلة Geode لتشمل فئتين من المعالجات: Geode GX و LX المشتقة من MediaGX، و Geode NX الحديثة المشتقة من Athlon .

صُممت معالجات Geode لتقليل استهلاك الطاقة والتكلفة مع الحفاظ على توافقها مع البرامج المصممة لمنصة x86. تفتقر المعالجات المشتقة من MediaGX إلى ميزات حديثة مثل SSE وذاكرة تخزين مؤقتة L1 كبيرة مدمجة، لكن هذه الميزات متوفرة في معالج Geode NX الأحدث المشتق من Athlon. تدمج معالجات Geode بعض الوظائف التي توفرها عادةً شريحة منفصلة ، ​​مثل الجسر الشمالي . على الرغم من أن هذه العائلة من المعالجات هي الأنسب لتطبيقات العميل الخفيف ، وأجهزة الاستقبال الرقمية ، والحوسبة المدمجة ، إلا أنها تُستخدم أيضًا في تطبيقات غير تقليدية مثل روبوت Nao ونظام Win Enterprise IP-PBX .

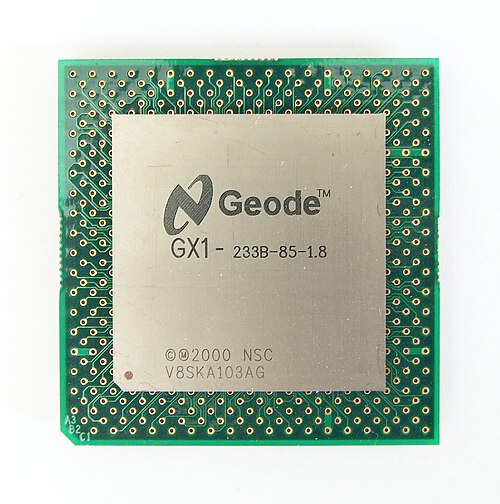

استخدم مشروع "حاسوب محمول لكل طفل" معالج Geode من سلسلة GX في نماذج OLPC XO-1 الأولية، ثم انتقل إلى معالج Geode LX للإنتاج. ^{[ 3 ]} يعتمد جهاز Linutop (الذي أعيدت تسميته إلى Artec ThinCan DBE61C أو FIC ION603A) أيضًا على معالج Geode LX. وكان جهاز 3Com Audrey يعمل بمعالج  Geode GX1 بتردد 200 ميجاهرتز.

تُعدّ سلسلة معالجات Geode من فئة SCxxxx إصدارًا أحادي الشريحة، يُضاهي معالجات SiS 552 و VIA CoreFusion وIntel Tolapai ، حيث تدمج وحدة المعالجة المركزية ووحدة التحكم بالذاكرة ووحدة معالجة الرسومات ووحدات الإدخال/الإخراج في حزمة واحدة. وتُصنّع لوحات المعالجات الأحادية القائمة على هذه المعالجات من قِبل شركات Artec Group و PC Engines ( WRAP ) و Soekris و Win Enterprises .

أوقفت شركة AMD إنتاج جميع معالجات Geode في عام 2019. ^{[ 4 ]}

في عام 2002، طرحت AMD سلسلة Geode GX ، وهي إعادة تسمية لسلسلة National Semiconductor GX2. وسرعان ما تبعتها سلسلة Geode LX ، التي تصل سرعتها إلى 600  ميجاهرتز. وقد جلبت LX العديد من التحسينات، مثل ذاكرة DDR أسرع، وقناة تعليمات مُعاد تصميمها، ووحدة تحكم عرض أكثر قوة، وزيادة في سعة ذاكرة التخزين المؤقت من 16 إلى 64  كيلوبايت، ووحدة تشفير AES 128 بت. ^{[ 5 ]} كما أدى التحديث من وحدة الإدخال/الإخراج CS5535 إلى CS5536 إلى توفير منفذ USB أسرع.

تُستخدم معالجات Geode GX وLX عادةً في أجهزة مثل أجهزة العميل الخفيف وأنظمة التحكم الصناعية. إلا أنها واجهت ضغوطًا تنافسية من شركة VIA في جانب x86، ومن معالجات ARM من مختلف الموردين التي استحوذت على جزء كبير من سوق الأجهزة منخفضة التكلفة.

نظراً للأداء النسبي، وإن كان أعلى في استهلاك الطاقة لكل نبضة (PPW )، لتصميمي النواة GX وLX، قدمت AMD معالج Geode NX ، وهو نسخة مدمجة من معالج Athlon K7. يستخدم Geode NX نواة Thoroughbred ، وهو مشابه إلى حد كبير لمعالج Athlon XP-M الذي يستخدم هذه النواة. يتضمن Geode NX ذاكرة تخزين مؤقتة من المستوى الثاني بسعة 256 كيلوبايت، ويعمل بدون مروحة بتردد يصل إلى 1  جيجاهرتز في إصدار NX1500@6  واط. يعمل إصدار NX2001 بتردد 1.8  جيجاهرتز، وإصدار NX1750 بتردد 1.4  جيجاهرتز، وإصدار NX1250 بتردد 667  ميجاهرتز.

يُعد جهاز Geode NX، بفضل وحدة المعالجة النقطية القوية الخاصة به، مناسبًا بشكل خاص للأجهزة المدمجة ذات متطلبات الأداء الرسومي، مثل أكشاك المعلومات وآلات ألعاب الكازينو ، مثل ماكينات القمار الإلكترونية.

مع ذلك، أفادت التقارير بإغلاق فريق التصميم الخاص بمعالجات جيود في لونغمونت، كولورادو ، ونقل 75 موظفًا إلى منشأة التطوير الجديدة في فورت كولينز، كولورادو . ومن المتوقع أن يتم تحديث خط معالجات جيود بوتيرة أقل نتيجةً لإغلاق مركز تصميم جيود. ^{[ 6 ]}

في عام 2009، أشارت تصريحات شركة AMD إلى عدم وجود خطط لتحديثات مستقبلية للبنية الدقيقة للمعالج، وأنه لن يكون هناك معالج بديل؛ ومع ذلك، ستظل المعالجات متاحة مع استمرار توفر معالج Geode LX المخطط له حتى عام 2015. ^{[ 7 ] [ 8 ]} في عام 2016، قامت AMD بتحديث خارطة طريق منتجاتها، معلنةً تمديد فترة الشراء والشحن الأخيرة لسلسلة LX حتى عام 2019. ^{[ 9 ]} في أوائل عام 2018، أعلنت شركة congatec، المتخصصة في تصنيع الأجهزة، عن اتفاقية مع AMD لتمديد إضافي لتوافر منصات congatec القائمة على معالج Geode. ^{[ 10 ]}

جيود LX

نموذج	معدل الساعة	استهلاك الطاقة	TDP
	النواة ( ميجاهرتز )	دبليو
جيود LX 600@0.7 واط	366	1.2	2.8
جيود LX 700@0.8 واط	433	1.3	3.1
جيود LX 800@0.9 واط	500	1.8	3.6
جيود LX 900@1.5 واط	600	2.6	5.1

سمات:

• استهلاك منخفض للطاقة
• توافق كامل مع معمارية x86
• الوحدات الوظيفية للمعالج:
  • نواة المعالج
  • معالج التحكم في GeodeLink
  • وحدات واجهة GeodeLink
  • وحدة تحكم الذاكرة GeodeLink
  • معالج الرسومات
  • وحدة تحكم العرض
  • معالج الفيديو
  • منفذ إدخال الفيديو
  • جسر GeodeLink PCI
  • كتلة أمنية
    • معيار التشفير المتقدم 128 بت (AES) – (CBC/ECB)
    • مولد أرقام عشوائية حقيقية

مواصفة:

• تردد المعالج يصل إلى 600  ميجاهرتز (LX900)، و500  ميجاهرتز (LX800)، و433  ميجاهرتز (LX700).
• إدارة الطاقة: ACPI، طاقة منخفضة، تنبيه عند SMI/INTR
• تعليمات 64 كيلو بايت / ذاكرة تخزين مؤقت للبيانات 64 كيلو بايت L1 وذاكرة تخزين مؤقت 128 كيلو بايت L2
• ذاكرة التخزين المؤقت للتعليمات/البيانات/ مترجم TLB
• ذاكرة DDR بسرعة 400  ميجاهرتز (LX 800)، و333  ميجاهرتز (LX 700)
• وحدة معالجة الفاصلة العائمة المدمجة مع MMX و 3DNow!
• وحدة واجهة GeodeLink الداخلية (GLIU) بسرعة 9 جيجابايت/ثانية
• يدعم العرض المتزامن عالي الدقة بتقنية CRT و TFT (عالية الدقة وعادية الدقة). يدعم معايير VESA 1.1 و 2.0 VIP/VDA.
• تم تصنيعه باستخدام عملية 0.13 ميكرومتر
• مصفوفة كرات بلاستيكية ذات 481 طرفًا
• إدارة الطاقة النشطة للأجهزة من GeodeLink

التطبيقات:

• OLPC XO-1

جيود إن إكس

نموذج	فاب ( نانومتر )	معدل الساعة		ذاكرة التخزين المؤقت لوحدة المعالجة المركزية ( كيلوبايت )		استهلاك الطاقة	TDP	جهد التشغيل الأساسي ( فولت )
		النواة ( ميجاهرتز )	FSB ( ميجاهرتز )	L1	المستوى الثاني	دبليو
جيود NX 1250@6 واط	130	667	133	128	256	6	9	1.00
Geode NX 1500@6 واط		1000						1.10
جيود NX 1750@14 غربًا		1400				14	25	1.25
Geode NX 2000 [ 11 ]		1800				؟	؟	1.40

سمات:

• معالج من الجيل السابع (يعتمد على معالج Mobile Athlon XP-M )
• إدارة الطاقة: AMD PowerNow! و ACPI 1.0b و ACPI 2.0
• مجموعات تعليمات 3DNow! وMMX وSSE
• عملية تصنيع بدقة 0.13  ميكرومتر (130  نانومتر)
• توافق الدبابيس بين جميع معالجات عائلة NX
• أنظمة التشغيل المدعومة: لينكس، ويندوز سي إي ، ويندوز إكس بي
• متوافق مع اللوحات الأم ذات المقبس A

جيود إن إكس 2001

في عام 2007، طُرح في الأسواق طراز Geode NX 2001 ، وهو عبارة عن معالج Athlon XP 2200+ Thoroughbred مُعاد تسميته . يحمل هذا المعالج رقمي القطعة AANXA2001FKC3G أو ANXA2001FKC3D، ويتميز  بسرعة معالجة تبلغ 1.8 جيجاهرتز، وجهد تشغيل أساسي 1.65 فولت، واستهلاك طاقة 62.8 واط. لا توجد أي معلومات رسمية عن هذا المعالج باستثناء تصريح المسؤولين بأن هذه الدفعة من وحدات المعالجة المركزية كانت "تُشحن إلى عملاء محددين"، مع أنه من الواضح أنه معالج Athlon XP مكتبي وليس معالج Thoroughbred المشتق من معالج Mobile Athlon XP-M الموجود في معالجات Geode NX الأخرى، وبالتالي لا يحتوي على ميزات مُدمجة خاصة بالتطبيقات تتعلق بالعزل الحراري، واستهلاك الطاقة، وإدارة الطاقة. يُعدّ هذا النوع من "هندسة الشعار" لوحدة معالجة مركزية معينة لتلبية طلب شريحة من فئة أجهزة سطح المكتب من قِبل مُصنِّع المعدات الأصلية الذي يرغب فقط في الحفاظ على شهرة علامته التجارية وارتباطها بوحدات المعالجة المركزية GeodeNX في منتجاته، أمرًا مفهومًا، حيث إن إعادة تسمية جزء في كتالوج المنتجات أمرٌ شبه مجاني، كما أن المعالجات تشترك في نفس مقبس وحدة المعالجة المركزية ( المقبس A ). ^{[ 12 ]}

1. جسر NSC Geode CS5530A الجنوبي لجهاز Geode GX1.
2. جسر NSC/AMD Geode CS5535 الجنوبي لـ Geode GX(2) و Geode LX (USB 1.1). يدمج أربعة منافذ USB، ووحدة تحكم ATA-66 UDMA، ومنفذ اتصال بالأشعة تحت الحمراء، ووحدة تحكم AC'97 ، ووحدة تحكم SMBUS ، ومنفذ LPC ، بالإضافة إلى GPIO، وإدارة الطاقة، ووحدات وظيفية قديمة.
3. شريحة AMD Geode CS5536 الجنوبية لأجهزة Geode GX و Geode LX (USB 2.0). استهلاك الطاقة: 1.9 واط (433  ميجاهرتز) و 2.4 واط (500  ميجاهرتز). تُستخدم هذه الشريحة أيضًا في لوحة PowerPC (Amy'05).
4. تُعد معالجات Geode NX "متوافقة بنسبة 100% مع المقبس ومجموعة الشرائح" مع معالجات AMD Socket A Athlon XP: SIS741CX Northbridge و SIS 964 Southbridge، و VIA KM400 Northbridge و VIA VT8235 Southbridge، و VIA KM400A Northbridge و VIA VT8237R Southbridge ومجموعات شرائح Socket A الأخرى.
