ذاكرة الوصول العشوائي الديناميكية DDR
ذاكرة الوصول العشوائي الديناميكية المتزامنة ذات معدل البيانات المزدوج
مقارنة وحدات DDR لأجهزة الكمبيوتر المكتبية (DIMM)
الواجهة الأمامية والخلفية لوحدة ذاكرة الوصول العشوائي DDR-400 بسعة 1 جيجابايت لأجهزة الكمبيوتر المكتبية (DIMM)
المطور
يكتبذاكرة الوصول العشوائي الديناميكية المتزامنة
الأجيال
تاريخ الافراج عنه
  • DDR: 1998 ؛ منذ 26 عامًا (1998)
  • DDR2: 2003
  • DDR3: 2007
  • DDR4: 2014
  • DDR5: 2020
تحديد
الجهد االكهربى
  • DDR: 2.5/2.6
  • DDR2: 1.8
  • DDR3: 1.5/1.35
  • DDR4: 1.2/1.05
  • DDR5: 1.1

ذاكرة الوصول العشوائي الديناميكية المتزامنة ذات معدل البيانات المزدوج ( DDR SDRAM ) هي فئة من دوائر الذاكرة المتكاملة ذات معدل البيانات المزدوج ( DDR ) المستخدمة في أجهزة الكمبيوتر . تم استبدال DDR SDRAM، والتي تسمى أيضًا بأثر رجعي DDR1 SDRAM، بـ DDR2 SDRAM و DDR3 SDRAM و DDR4 SDRAM و DDR5 SDRAM . لا يوجد أي من خلفائها متوافق مع DDR1 SDRAM للأمام أو للخلف ، مما يعني أن وحدات الذاكرة DDR2 وDDR3 وDDR4 وDDR5 لن تعمل على اللوحات الأم المجهزة بـ DDR1 ، والعكس صحيح.

بالمقارنة مع SDRAM بمعدل بيانات واحد ( SDR )، فإن واجهة DDR SDRAM تجعل معدلات نقل أعلى ممكنة من خلال التحكم الأكثر صرامة في توقيت البيانات الكهربائية وإشارات الساعة. غالبًا ما يتعين على التنفيذات استخدام مخططات مثل حلقات القفل الطوري والمعايرة الذاتية للوصول إلى دقة التوقيت المطلوبة. [4] [5] تستخدم الواجهة الضخ المزدوج (نقل البيانات على كل من الحواف الصاعدة والهابطة لإشارة الساعة ) لمضاعفة عرض نطاق ناقل البيانات دون زيادة مقابلة في تردد الساعة. تتمثل إحدى مزايا الحفاظ على تردد الساعة منخفضًا في أنها تقلل من متطلبات سلامة الإشارة على لوحة الدائرة التي تربط الذاكرة بوحدة التحكم. يشير اسم "معدل البيانات المزدوج" إلى حقيقة أن DDR SDRAM بتردد ساعة معين يحقق ما يقرب من ضعف عرض النطاق الترددي لـ SDR SDRAM التي تعمل بنفس تردد الساعة، بسبب هذا الضخ المزدوج.

مع نقل البيانات بمعدل 64 بت في المرة الواحدة، توفر ذاكرة DDR SDRAM معدل نقل (بالبايت/ثانية) يساوي (معدل ساعة ناقل الذاكرة) × 2 (للمعدل المزدوج) × 64 (عدد البتات المنقولة) / 8 (عدد البتات/البايت). وبالتالي، مع تردد ناقل يبلغ 100 ميجاهرتز، توفر ذاكرة DDR SDRAM معدل نقل أقصى يبلغ 1600  ميجابايت/ثانية .

تاريخ

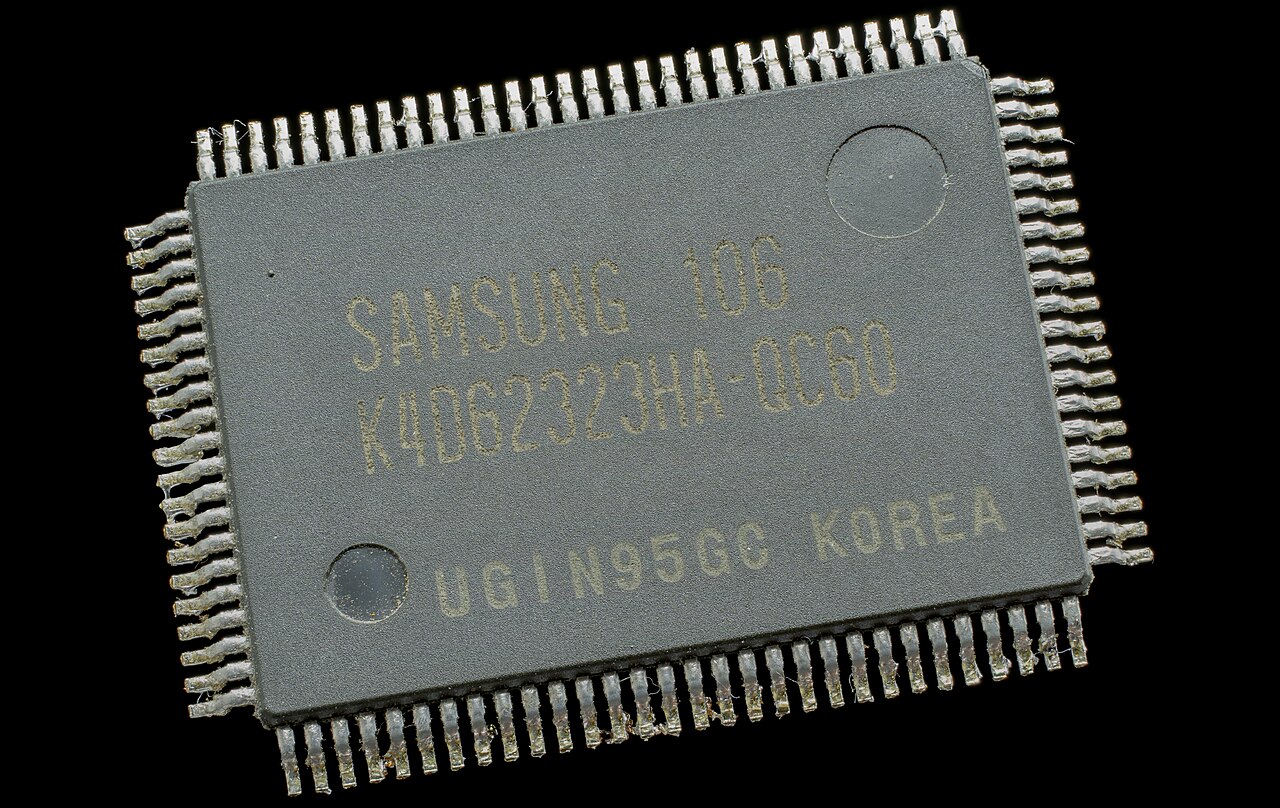

شريحة DDR SDRAM سعة 64 ميجابت من سامسونج

في أواخر الثمانينيات، اخترعت شركة IBM ذاكرة DDR SDRAM، وقامت ببناء ذاكرة وصول عشوائي ذات حافتين وعرضت نتائجها في مؤتمر الدوائر الصلبة الدولي في عام 1990. [6] [7]

أصدرت شركة سامسونج أول شريحة DDR SDRAM تجارية (64 ميجابت ) في يونيو 1998، [3] وتبعتها بعد فترة وجيزة شركة Hyundai Electronics (الآن SK Hynix ) في نفس العام. [8] تم الانتهاء من مواصفات DDR SDRAM بواسطة JEDEC في يونيو 2000 (JESD79). [9] وضعت JEDEC معايير لمعدلات البيانات الخاصة بـ DDR SDRAM، مقسمة إلى قسمين. المواصفات الأولى خاصة بشرائح الذاكرة، والثانية خاصة بوحدات الذاكرة. تم إصدار أول لوحة أم للكمبيوتر الشخصي للبيع بالتجزئة باستخدام DDR SDRAM في أغسطس 2000. [10]

مواصفة

وحدة ذاكرة DDR عامة واحدة
أربع فتحات DDR RAM
ذاكرة DDR-400 من Corsair مع موزعات حرارية

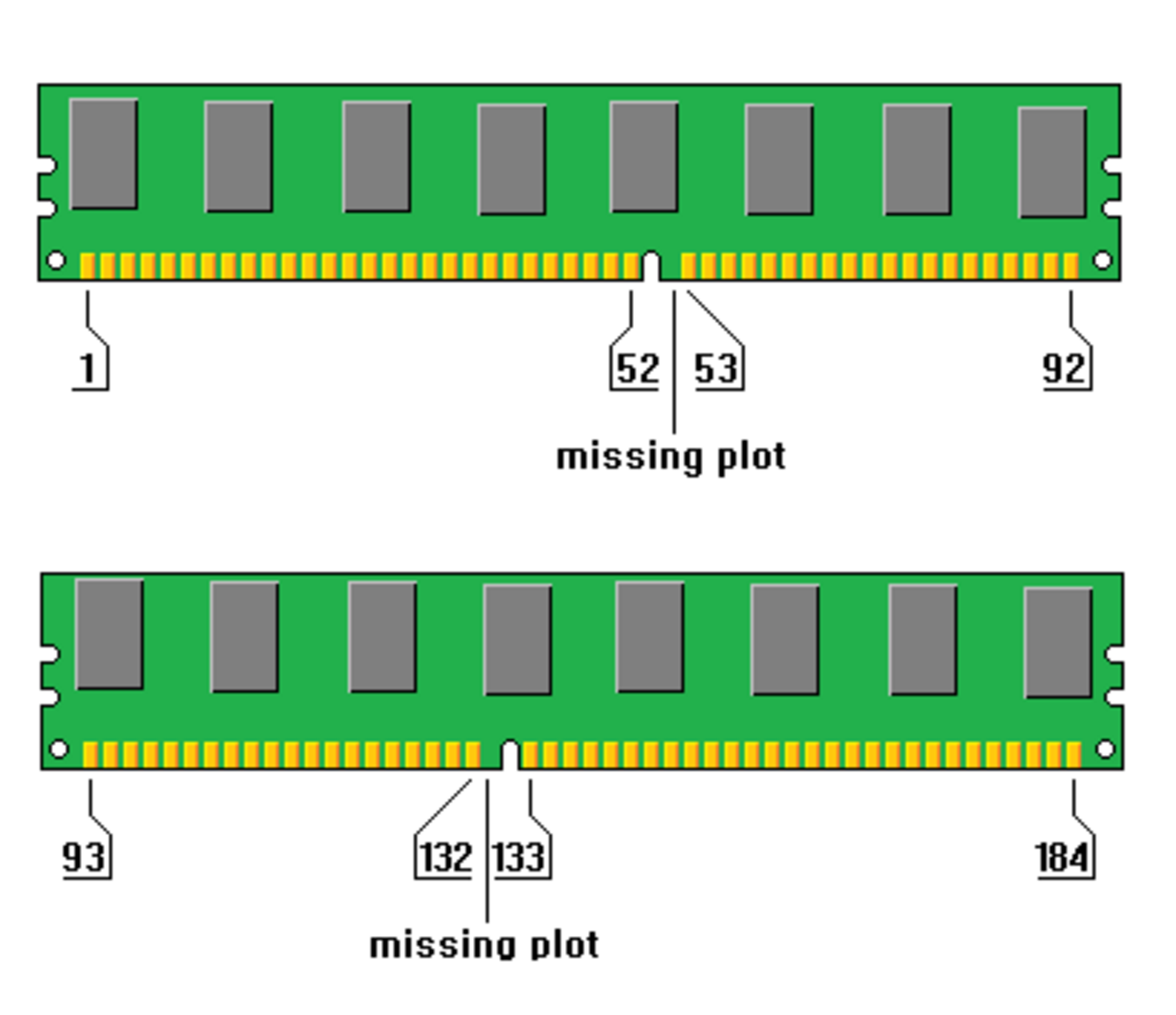

تخطيط DDR المادي
مقارنة وحدات الذاكرة لأجهزة الكمبيوتر المحمولة/المتنقلة ( SO-DIMM )

الوحدات النمطية

لزيادة سعة الذاكرة وعرض النطاق الترددي، يتم دمج الرقائق على وحدة واحدة. على سبيل المثال، يتطلب ناقل البيانات 64 بت لوحدة DIMM ثماني شرائح 8 بت، موجهة بالتوازي. تسمى الرقائق المتعددة ذات خطوط العناوين المشتركة مرتبة ذاكرة . تم تقديم المصطلح لتجنب الخلط مع الصفوف والبنوك الداخلية للشريحة . قد تحمل وحدة الذاكرة أكثر من مرتبة واحدة. قد يكون مصطلح الجوانب مربكًا أيضًا لأنه يشير بشكل غير صحيح إلى الموضع المادي للرقائق على الوحدة. جميع الرتب متصلة بنفس ناقل الذاكرة (العنوان + البيانات). تُستخدم إشارة تحديد الشريحة لإصدار أوامر لمرتبة معينة.

يؤدي إضافة وحدات إلى ناقل الذاكرة الفردي إلى إنشاء حمل كهربائي إضافي على محركاته. للتخفيف من انخفاض معدل إشارات الناقل الناتج والتغلب على عنق الزجاجة في الذاكرة ، تستخدم الشرائح الجديدة بنية متعددة القنوات .

مقارنة معايير DDR SDRAM
اسم رقاقة حافلة التوقيتات الجهد
( فولت )
معيار يكتب الوحدة معدل الساعة
( ميجا هرتز ) 		زمن الدورة
( ns ) [11] 		معدل الساعة
(ميجا هرتز) 		معدل النقل
(MT/s) 		النطاق الترددي
( ميجابايت/ثانية ) 		CL-T RCD -
T RP 		زمن انتقال CAS
(ns)
دي دي ار-200 الكمبيوتر الشخصي 1600 100 10 100 200 1600 2-2-2 20 2.5±0.2
دي دي ار-266 الكمبيوتر الشخصي 2100 133+1 ⁄ 3 7.5 133+1 ⁄ 3 266+2 ⁄ 3 2133+1 ⁄ 3 2.5-3-3 18.75
دي دي ار-333 الكمبيوتر الشخصي 2700 166+2 ⁄ 3 6 166+2 ⁄ 3 333+1 ⁄ 3 2666+2 ⁄ 3 2.5-3-3 15
دي دي ار-400 أ الكمبيوتر الشخصي 3200 200 5 200 400 3200 2.5-3-3 12.5 2.6±0.1
ب 3-3-3 15
ج 3-4-4 15

ملاحظة: تم تحديد جميع العناصر المذكورة أعلاه بواسطة JEDEC على أنها JESD79F. [12] لا يتم توحيد جميع معدلات بيانات RAM الموجودة بين أو أعلى من هذه المواصفات المدرجة بواسطة JEDEC - غالبًا ما تكون مجرد تحسينات من قبل الشركة المصنعة باستخدام تحمّلات أكثر صرامة أو رقائق ذات جهد زائد. يتم توحيد أحجام العبوات التي يتم تصنيع DDR SDRAM بها أيضًا بواسطة JEDEC.

لا يوجد فرق معماري بين وحدات DDR SDRAM. بدلاً من ذلك، تم تصميم الوحدات للعمل بترددات ساعة مختلفة: على سبيل المثال، تم تصميم وحدة PC-1600 للعمل بسرعة 100 ميجاهرتز ، وتم تصميم وحدة PC-2100 للعمل بسرعة 133 ميجاهرتز . تحدد سرعة ساعة الوحدة معدل البيانات الذي تضمن أدائها، وبالتالي فهي مضمونة للعمل بسرعة أقل ( خفض السرعة ) ويمكن أن تعمل ربما بسرعات ساعة أعلى ( رفع السرعة ) من تلك التي تم تصنيعها من أجلها. [13]

تحتوي وحدات DDR SDRAM لأجهزة الكمبيوتر المكتبية، ووحدات الذاكرة المزدوجة المضمنة (DIMMs) ، على 184 دبوسًا (على عكس 168 دبوسًا في SDRAM، أو 240 دبوسًا في DDR2 SDRAM)، ويمكن تمييزها عن وحدات SDRAM DIMMs من خلال عدد الفتحات (تحتوي DDR SDRAM على فتحة واحدة، وتحتوي SDRAM على اثنتين). تحتوي DDR SDRAM لأجهزة الكمبيوتر المحمولة، ووحدات SO-DIMMs ، على 200 دبوس، وهو نفس عدد الدبابيس الموجودة في DDR2 SO-DIMMs. يتم شق هاتين المواصفتين بشكل مشابه جدًا ويجب توخي الحذر أثناء الإدخال في حالة عدم التأكد من التطابق الصحيح. تعمل معظم وحدات DDR SDRAM بجهد 2.5 فولت، مقارنة بـ 3.3 فولت لوحدات SDRAM. يمكن أن يقلل هذا بشكل كبير من استهلاك الطاقة. تحتوي الرقائق والوحدات ذات معيار DDR-400/PC-3200 على جهد اسمي يبلغ 2.6 فولت.

يحدد معيار JEDEC رقم 21-C ثلاثة جهد تشغيل ممكن لـ DDR 184 دبوسًا، كما يتم تحديده من خلال موضع الشق الرئيسي بالنسبة لخط الوسط الخاص به. تحدد الصفحة 4.5.10-7 2.5 فولت (يسار)، و1.8 فولت (وسط)، وTBD (يمين)، بينما تحدد الصفحة 4.20.5-40 3.3 فولت لموضع الشق الرئيسي الأيمن. يكون اتجاه الوحدة لتحديد موضع الشق الرئيسي مع 52 موضع اتصال إلى اليسار و40 موضع اتصال إلى اليمين.

إن زيادة جهد التشغيل بشكل طفيف يمكن أن يؤدي إلى زيادة السرعة القصوى ولكن على حساب تبديد الطاقة والتسخين، وعلى حساب خطر حدوث عطل أو تلف.

سعة
عدد أجهزة DRAM
عدد الرقائق هو مضاعف 8 للوحدات غير المتوافقة مع ECC ومضاعف 9 للوحدات المتوافقة مع ECC. يمكن للرقائق أن تشغل جانبًا واحدًا ( جانب واحد ) أو كلا الجانبين ( جانبين ) من الوحدة. الحد الأقصى لعدد الرقائق لكل وحدة DDR هو 36 (9 × 4) للوحدات المتوافقة مع ECC و32 (8 × 4) للوحدات غير المتوافقة مع ECC.
ECC مقابل غير ECC
يتم تصنيف الوحدات التي تحتوي على رمز تصحيح الأخطاء على أنها ECC . ويتم تصنيف الوحدات التي لا تحتوي على رمز تصحيح الأخطاء على أنها non-ECC .
التوقيتات
زمن انتقال CAS (CL)، ووقت دورة الساعة (t CK )، ووقت دورة الصف (t RC )، ووقت دورة تحديث الصف (t RFC )، ووقت نشاط الصف (t RAS ).
التخزين المؤقت
مسجل (أو مخزن مؤقتًا) مقابل غير مخزن مؤقتًا .
التغليف
عادةً DIMM أو SO-DIMM .
استهلاك الطاقة
أظهر اختبار تم إجراؤه باستخدام ذاكرة الوصول العشوائي DDR وDDR2 في عام 2005 أن متوسط ​​استهلاك الطاقة كان في حدود 1-3 وات لكل وحدة سعة 512 ميجابايت؛ ويزداد هذا الاستهلاك مع معدل الساعة وعند الاستخدام وليس عند الخمول. [14] وقد أنتجت إحدى الشركات المصنعة آلات حاسبة لتقدير الطاقة المستخدمة بواسطة أنواع مختلفة من ذاكرة الوصول العشوائي. [15]

خصائص الوحدة والشريحة مرتبطة جوهريًا.

إن السعة الكلية للوحدة هي حاصل ضرب سعة الشريحة الواحدة في عدد الشرائح. وتضرب وحدات ECC هذه السعة في 8 ⁄ 9 لأنها تستخدم بتًا واحدًا لكل بايت (8 بتات) لتصحيح الأخطاء. وبالتالي، يمكن تجميع وحدة ذات أي حجم معين إما من 32 شريحة صغيرة (36 لذاكرة ECC)، أو 16(18) أو 8(9) شرائح أكبر.

يبلغ عرض ناقل ذاكرة DDR لكل قناة 64 بت (72 لذاكرة ECC). ويُعد عرض البت الإجمالي للوحدة حاصل ضرب البتات لكل شريحة في عدد الشرائح. كما يساوي عدد الصفوف مضروبًا في عرض ناقل ذاكرة DDR. وبالتالي، فإن الوحدة التي تحتوي على عدد أكبر من الشرائح أو التي تستخدم ×8 شرائح بدلاً من ×4 ستحتوي على المزيد من الصفوف.

مثال: إصدارات مختلفة من وحدة DDR SDRAM المسجلة PC2100 بسعة 1 جيجابايت مع ECC

حجم الوحدة		 عدد
الرقائق
حجم الشريحة
تنظيم الشريحة		 عدد
الرتب
1 جيجا بايت 36 256 0 64 ميجا بايت×4 ميجا بايت 2
1 جيجا بايت 18 512 0 64 ميجا بايت×8 ميجا بايت 2
1 جيجا بايت 18 512 128 ميجا بايت × 4 ميجا بايت 1

يقارن هذا المثال بين وحدات ذاكرة خادم مختلفة في العالم الحقيقي بحجم مشترك يبلغ 1 جيجابايت. يجب أن يكون المرء حذرًا بالتأكيد عند شراء وحدات ذاكرة بحجم 1 جيجابايت، لأن كل هذه الاختلافات يمكن بيعها بسعر واحد دون تحديد ما إذا كانت ×4 أو ×8، أو مرتبة واحدة أو مزدوجة.

هناك اعتقاد شائع بأن عدد مراتب الوحدات يساوي عدد الجوانب. وكما تظهر البيانات أعلاه، فإن هذا غير صحيح. يمكن للمرء أيضًا العثور على وحدات ذات جانبين/مرتبة واحدة. ويمكن للمرء حتى أن يفكر في وحدة ذاكرة ذات جانب واحد/مرتبة مزدوجة تحتوي على 16(18) شريحة على جانب واحد ×8 لكل منها، ولكن من غير المرجح أن يتم إنتاج مثل هذه الوحدة على الإطلاق.

خصائص الشريحة

قالب حزمة DDR-SDRAM 64MBit من Samsung
كثافة ذاكرة الوصول العشوائي الديناميكية
يتم قياس حجم الشريحة بالميجابت . تتعرف معظم اللوحات الأم على وحدات 1 جيجابايت فقط إذا كانت تحتوي على 64 ميجا بايت × 8 شرائح ( كثافة منخفضة ). إذا تم استخدام وحدات 1 جيجابايت 128 ميجا بايت × 4 ( كثافة عالية )، فمن المرجح أنها لن تعمل. يسمح معيار JEDEC بـ 128 ميجا بايت × 4 فقط للوحدات المسجلة المصممة خصيصًا للخوادم، لكن بعض الشركات المصنعة العامة لا تمتثل. [16] [ مطلوب التحقق ]
منظمة
تعني الترميز مثل 64M×4 أن مصفوفة الذاكرة تحتوي على 64 مليون (حاصل ضرب البنوك × الصفوف × الأعمدة ) من مواقع التخزين 4 بت. توجد شرائح DDR ×4 و×8 و ×16 . تسمح شرائح ×4 باستخدام ميزات تصحيح الأخطاء المتقدمة مثل Chipkill وتنظيف الذاكرة وIntel SDDC في بيئات الخادم، بينما تكون شرائح ×8 و ×16 أقل تكلفة إلى حد ما. تُستخدم شرائح x8 بشكل أساسي في أجهزة الكمبيوتر المكتبية/أجهزة الكمبيوتر المحمولة ولكنها تدخل سوق الخوادم. يوجد عادةً 4 بنوك ويمكن أن يكون صف واحد فقط نشطًا في كل بنك.

مواصفات ذاكرة SDRAM ذات معدل البيانات المزدوج (DDR)

من ورقة الاقتراع JCB-99-70، والتي تم تعديلها من خلال العديد من أوراق الاقتراع الأخرى لمجلس الإدارة، والتي تم صياغتها تحت إشراف اللجنة JC-42.3 بشأن معلمات DRAM.

سجل المراجعة للمعيار رقم 79:

  • الإصدار 1، يونيو 2000
  • الإصدار 2، مايو 2002
  • الإصدار C، مارس 2003 – معيار JEDEC رقم 79C. [17]

"يحدد هذا المعيار الشامل جميع الجوانب المطلوبة لوحدات DDR SDRAM بسعة 64 ميجا بايت إلى 1 جيجا بايت مع واجهات بيانات X4/X8/X16، بما في ذلك الميزات والوظائف ومعايير التيار المتردد والتيار المستمر والحزم وتخصيصات الدبابيس. وسيتم توسيع هذا النطاق لاحقًا لتطبيقه رسميًا على أجهزة x32 والأجهزة ذات الكثافة الأعلى أيضًا."

منظمة

PC3200 هي ذاكرة DDR SDRAM مصممة للعمل بسرعة 200 ميجاهرتز باستخدام شرائح DDR-400 ذات عرض نطاق ترددي يبلغ 3200 ميجابايت/ثانية. ولأن ذاكرة PC3200 تنقل البيانات على كل من حافتي الساعة الصاعدة والهابطة، فإن معدل الساعة الفعلي يبلغ 400 ميجاهرتز.

عادةً ما يتم تصنيع وحدات PC3200 غير ECC بسعة 1 جيجا بايت باستخدام 16 شريحة بسرعة 512 ميجابت، 8 على كل جانب (512 ميجابت × 16 شريحة) / (8 بت (لكل بايت)) = 1024 ميجا بايت. عادةً ما يتم تنظيم الشرائح الفردية التي تشكل وحدة ذاكرة بسعة 1 جيجا بايت على هيئة 2 26 كلمة 8 بت، والتي يتم التعبير عنها عادةً بـ 64 ميجا بايت × 8. الذاكرة المصنعة بهذه الطريقة هي ذاكرة وصول عشوائي منخفضة الكثافة وعادةً ما تكون متوافقة مع أي لوحة أم تحدد ذاكرة PC3200 DDR-400. [18] [ بحاجة لمصدر ]

الأجيال

تم استبدال DDR (DDR1) بـ DDR2 SDRAM ، والتي خضعت لتعديلات من أجل تردد ساعة أعلى ومضاعفة الإنتاجية مرة أخرى، ولكنها تعمل على نفس مبدأ DDR. كانت Rambus XDR DRAM تتنافس مع DDR2 . هيمنت DDR2 بسبب عوامل التكلفة والدعم. تم استبدال DDR2 بدورها بـ DDR3 SDRAM ، والتي قدمت أداءً أعلى لسرعات ناقل متزايدة وميزات جديدة. تم استبدال DDR3 بـ DDR4 SDRAM ، والتي تم إنتاجها لأول مرة في عام 2011 وكانت معاييرها لا تزال في حالة تغير مستمر (2012) مع تغييرات معمارية كبيرة.

يبلغ عمق مخزن الجلب المسبق لذاكرة DDR 2 (بت)، بينما يستخدم DDR2 4. وعلى الرغم من أن معدلات الساعة الفعّالة لذاكرة DDR2 أعلى من DDR، إلا أن الأداء الإجمالي لم يكن أعظم في التطبيقات المبكرة، ويرجع ذلك في المقام الأول إلى فترات الانتظار العالية لوحدات DDR2 الأولى. بدأت ذاكرة DDR2 في العمل بنهاية عام 2004، مع توفر وحدات ذات فترات انتظار أقل. [19]

صرح مصنعو الذاكرة أنه من غير العملي إنتاج ذاكرة DDR1 بكميات كبيرة بمعدلات نقل فعّالة تتجاوز 400 ميجاهرتز (أي 400 ميجاهرتز/ثانية وساعة خارجية 200 ميجاهرتز) بسبب قيود السرعة الداخلية. تستكمل DDR2 ما انتهت إليه DDR1، باستخدام معدلات ساعة داخلية مماثلة لـ DDR1، ولكنها متوفرة بمعدلات نقل فعّالة تبلغ 400 ميجاهرتز وأعلى. وسعت التطورات التي شهدتها DDR3 القدرة على الحفاظ على معدلات الساعة الداخلية مع توفير معدلات نقل فعّالة أعلى من خلال مضاعفة عمق الاسترجاع المسبق مرة أخرى.

ذاكرة الوصول العشوائي الديناميكية DDR4 هي ذاكرة وصول عشوائي ديناميكية عالية السرعة تم تكوينها داخليًا على هيئة 16 بنكًا، 4 مجموعات بنكية مع 4 بنوك لكل مجموعة بنكية لـ ×4/×8 و8 بنوك، ومجموعتي بنكية مع 4 بنوك لكل مجموعة بنكية لـ ×16 DRAM. تستخدم ذاكرة الوصول العشوائي الديناميكية DDR4 بنية جلب مسبق 8 n لتحقيق تشغيل عالي السرعة. يتم دمج بنية جلب مسبق 8 n مع واجهة مصممة لنقل كلمتي بيانات لكل دورة ساعة عند دبابيس الإدخال/الإخراج. تتكون عملية القراءة أو الكتابة الفردية لذاكرة الوصول العشوائي الديناميكية DDR4 من نقل بيانات واحد بعرض 8 n بت بتردد 4 ساعات عند نواة DRAM الداخلية و8 عمليات نقل بيانات مقابلة بعرض n بت بنصف دورة ساعة عند دبابيس الإدخال/الإخراج. [20]

كانت ذاكرة RDRAM بديلاً باهظ الثمن بشكل خاص لذاكرة DDR SDRAM، وقد أوقفت معظم الشركات المصنعة دعمها من شرائحها. ارتفعت أسعار ذاكرة DDR1 بشكل كبير منذ الربع الثاني من عام 2008، بينما انخفضت أسعار DDR2. في يناير 2009، كانت ذاكرة DDR1 بسعة 1 جيجابايت أغلى من ذاكرة DDR2 بسعة 1 جيجابايت بنحو 2 إلى 3 مرات. [ بحاجة لمصدر ]

مقارنة بين أجيال DDR SDRAM
اسم
سنة الإصدار		 رقاقة حافلة الجهد
(فولت) 		دبابيس
جين معيار معدل الساعة
(ميجا هرتز) 		زمن الدورة
(ns)
جلب مسبق 		معدل الساعة
(ميجا هرتز) 		معدل النقل
( MT/s ) 		النطاق الترددي
(ميغا بايت/ثانية) 		ذاكرة DIMM SO-
DIMM
ذاكرة DIMM صغيرة
دي آر دي دي دي ار-200 1998 100 10 2ن 100 200 1600 2.5 184 200 172
دي دي ار-266 133 7.5 133 266 2133+1 ⁄ 3
دي دي ار-333 166+2 ⁄ 3 6 166+2 ⁄ 3 333 2666+2 ⁄ 3
دي دي ار-400 200 5 200 400 3200 2.6
دي دي ار 2 دي دي ار 2-400 2003 100 10 4ن 200 400 3200 1.8 240 200 214
DDR2-533 133+1 ⁄ 3 7.5 266+2 ⁄ 3 533+1 ⁄ 3 4266+2 ⁄ 3
DDR2-667 166+2 ⁄ 3 6 333+1 ⁄ 3 666+2 ⁄ 3 5333+1 ⁄ 3
DDR2-800 200 5 400 800 6400
DDR2-1066 266+2 ⁄ 3 3.75 533+1 ⁄ 3 1066+2 ⁄ 3 8533+1 ⁄ 3
دي دي ار 3 DDR3-800 2007 100 10 8ن 400 800 6400 1.5/1.35 240 204 214
DDR3-1066 133+1 ⁄ 3 7.5 533+1 ⁄ 3 1066+2 ⁄ 3 8533+1 ⁄ 3
DDR3-1333 166+2 ⁄ 3 6 666+2 ⁄ 3 1333+1 ⁄ 3 10600+2 ⁄ 3
DDR3-1600 200 5 800 1600 12800
DDR3-1866 233+1 ⁄ 3 4.29 933+1 ⁄ 3 1866+2 ⁄ 3 14933+1 ⁄ 3
DDR3-2133 266+2 ⁄ 3 3.75 1066+2 ⁄ 3 2133+1 ⁄ 3 17066+2 ⁄ 3
دي دي ار 4 DDR4-1600 2014 200 5 8ن 800 1600 12800 1.2/1.05 288 260 -
DDR4-1866 233+1 ⁄ 3 4.29 933+1 ⁄ 3 1866+2 ⁄ 3 14933+1 ⁄ 3
DDR4-2133 266+2 ⁄ 3 3.75 1066+2 ⁄ 3 2133+1 ⁄ 3 17066+2 ⁄ 3
DDR4-2400 300 3+1 ⁄ 3 1200 2400 19200
DDR4-2666 333+1 ⁄ 3 3 1333+1 ⁄ 3 2666+2 ⁄ 3 21333+1 ⁄ 3
DDR4-2933 366+2 ⁄ 3 2.73 1466+2 ⁄ 3 2933+1 ⁄ 3 23466+2 ⁄ 3
DDR4-3200 400 2.5 1600 3200 25600
دي دي ار 5 DDR5-3200 2020 200 5 16ن 1600 3200 25600 1.1 288 262
DDR5-3600 225 4.44 1800 3600 28800
دي دي ار 5-4000 250 4 2000 4000 32000
DDR5-4800 300 3+1 ⁄ 3 2400 4800 38400
دي دي ار 5-5000 312+1 ⁄ 2 3.2 2500 5000 40000
DDR5-5120 320 3+1 ⁄ 8 2560 5120 40960
DDR5-5333 333+1 ⁄ 3 3 2666+2 ⁄ 3 5333+1 ⁄ 3 42666+2 ⁄ 3
DDR5-5600 350 2.86 2800 5600 44800
DDR5-6400 400 2.5 3200 6400 51200
DDR5-7200 450 2.22 3600 7200 57600

DDR المحمول

MDDR هو اختصار تستخدمه بعض المؤسسات لـ Mobile DDR SDRAM، وهو نوع من الذاكرة يستخدم في بعض الأجهزة الإلكترونية المحمولة، مثل الهواتف المحمولة ، والأجهزة المحمولة باليد ، ومشغلات الصوت الرقمية . ومن خلال تقنيات تشمل إمداد الجهد المنخفض وخيارات التحديث المتقدمة، يمكن لـ Mobile DDR تحقيق كفاءة طاقة أكبر.
