نقاط هوائية

تُستخدم نقاط إيري (نسبة إلى جورج بيدل إيري ^{[ 1 ]} ) للقياس الدقيق ( علم القياس ) لدعم معيار الطول بطريقة تقلل من انحناء أو سقوط العارضة المدعومة أفقيًا .

يتطلب الدعم الحركي لشعاع أحادي البعد نقطتي دعم فقط. أما ثلاث نقاط دعم أو أكثر فلن توزع الحمل بالتساوي (إلا إذا كانت مثبتة بمفصلات في هيكل مرن غير صلب أو ما شابه). ويمكن اختيار موضع هذه النقاط لتقليل مختلف أشكال الانحراف الناتج عن الجاذبية.

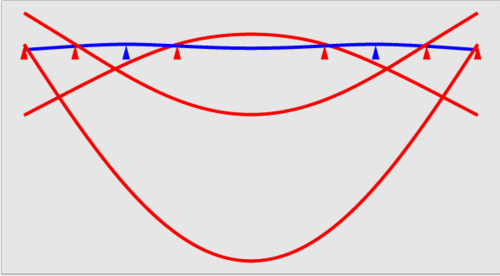

ستترهل العارضة المدعومة من طرفيها في المنتصف، مما يؤدي إلى تقارب طرفيها وميلانها للأعلى. أما العارضة المدعومة من المنتصف فقط، فستترهل من طرفيها، لتشكل شكلاً مشابهاً ولكن مقلوباً.

يؤدي دعم عارضة منتظمة عند نقاط آيري إلى انحراف زاوي صفري للأطراف. ^{[ 2 ] [ 3 ]} يتم ترتيب نقاط آيري بشكل متناظر حول مركز معيار الطول، وتفصل بينها مسافة تساوي

${\displaystyle 1/{\sqrt {3}}=0.57735...}$

طول القضيب.

يجب تثبيت "معايير النهاية"، أي المعايير التي يُحدد طولها بالمسافة بين طرفيها المسطحين، مثل كتل القياس الطويلة أو متر الأرشيف ، عند نقاط آيري لضمان دقة تحديد طولها؛ فإذا لم تكن الأطراف متوازية، يزداد عدم اليقين في القياس لأن الطول يعتمد على الجزء المقاس من الطرف. ^{[ 4 ] : ​​218} ولهذا السبب، تُحدد نقاط آيري عادةً بعلامات أو خطوط محفورة. على سبيل المثال، يبلغ طول مقياس قياس  1000 مم، والمسافة بين نقاط آيري فيه 577.4 مم. ويُرسم خط أو زوج من الخطوط على المقياس على بُعد 211.3 مم من كل طرف. ويضمن تثبيت الأداة عند هذه النقاط الحفاظ على الطول المُعاير .

استنتجت ورقة إيري البحثية لعام 1845 ^{[ 1 ]} المعادلة لـ n نقطة دعم متساوية التباعد. في هذه الحالة، تكون المسافة بين كل نقطة دعم هي الكسر

${\displaystyle c=1/{\sqrt {n^{2}-1}}}$

طول القضيب. كما استنتج الصيغة الخاصة بقضيب يمتد إلى ما وراء علامات المرجع.

تُقاس "معايير الخطوط" بين الخطوط المرسومة على أسطحها. وهي أقل ملاءمةً للاستخدام من معايير النهاية ^{[ 5 ] [ 6 ]،} ولكن عند وضع العلامات على المستوى المحايد للشعاع، فإنها تسمح بدقة أكبر.

لدعم معيار خطي، يُفضّل تقليل الحركة الخطية للأطراف ، بدلاً من الحركة الزاوية. تُعرف نقاط بيسل (نسبةً إلى فريدريك فيلهلم بيسل ) بأنها النقاط التي يكون عندها طول العارضة في أقصى قيمة له. ولأن هذه القيمة قصوى ، فإن تأثير خطأ بسيط في تحديد الموضع يتناسب طرديًا مع مربع الخطأ، وهو مقدار أصغر.

تقع نقاط بيسل على مسافة 0.5594 من طول القضيب، وهي أقرب قليلاً من نقاط آيري. ^{[ 2 ] [ 3 ] [ 7 ]}

نظرًا لأن معايير الخطوط تمتد دائمًا إلى ما بعد الخطوط المحددة عليها، فإن نقاط الدعم المثلى تعتمد على كل من الطول الإجمالي والطول المراد قياسه. ويُعدّ الطول المراد قياسه هو القيمة التي يجب تعظيمها، مما يتطلب حسابًا أكثر تعقيدًا. على سبيل المثال، نصّ تعريف المتر للفترة 1927-1960 على أن قضيب المتر النموذجي الدولي يُقاس وهو "مدعوم على أسطوانتين بقطر لا يقل عن سنتيمتر واحد، موضوعتين بشكل متناظر في نفس المستوى الأفقي على مسافة 571  ملم من بعضهما البعض". ^{[ 8 ]} وهذه هي نقاط بيسل لشعاع  طوله 1020 ملم.

هناك مجموعات أخرى من نقاط الدعم، أقرب من نقاط بيسل، والتي قد تكون مطلوبة في بعض التطبيقات: ^{[ 3 ] [ 9 ]}

• تُحدد نقاط الحد الأدنى للانحناء عند 0.5536 ضعف الطول. ويحدث الحد الأدنى للانحناء عندما ينحني مركز القضيب بنفس مقدار انحناء طرفيه، وهو ما يختلف قليلاً عن الحد الأدنى للحركة الأفقية للطرفين.
• عقد الاهتزاز الحر، 0.5516 ضعف الطول.
• النقاط اللازمة لعدم وجود انحناء مركزي (أقرب من ذلك ويرتفع الشعاع بين نقاط الدعم): 0.5228 ضعف الطول.
