الفولاذ المقاوم للصدأ الأوستنيتي

يُعدّ الفولاذ المقاوم للصدأ الأوستنيتي أحد أنواع الفولاذ المقاوم للصدأ الخمسة (إلى جانب الفولاذ الفريتي ، والمارتنسيتي ، والثنائي، والمصلّد بالترسيب ). [ 1 ] يتميز هذا الفولاذ ببنيته البلورية الأساسية، وهي الأوستنيت ( مكعب مركزي الوجوه ). لا يمكن تقوية هذا النوع من الفولاذ بالمعالجة الحرارية، وهو غير مغناطيسي في الأساس. [ 2 ] تُكتسب هذه البنية بإضافة كمية كافية من العناصر المثبتة للأوستنيت، مثل النيكل والمنغنيز والنيتروجين. [ 3 ] تنتمي عائلة سبائك إنكولوي إلى فئة الفولاذ المقاوم للصدأ الأوستنيتي الفائق. [ 4 ] تُوفّر مقاومة التآكل بفضل النسبة العالية من الكروم المُضاف، والذي يُشكّل طبقة واقية من أكسيد الكروم الثلاثي ( Cr₂O₃ ) على السطح المكشوف عند تفاعل الكروم مع أكسجين الهواء. [ 3 ]
تاريخ

خلال الحرب العالمية الثانية ، تم اختراع مخطط شيفلر بواسطة أنطون شيفلر، الذي كان آنذاك عالم معادن ناشئًا يعمل لدى شركتين أمريكيتين لتصنيع أقطاب اللحام، وهما شركة هارنيشفجر وشركة إيه أو سميث . [ 5 ]
سلسلة AISI 200 و 300
تُقسم الفولاذات المقاومة للصدأ الأوستنيتية إلى مجموعتين فرعيتين: سلسلة 300 وسلسلة 200. في سلسلة 300، تُكتسب البنية الأوستنيتية بشكل أساسي بإضافة النيكل. أما في سلسلة 200، فتُكتسب البنية بإضافة المنغنيز والنيتروجين، مع كمية ضئيلة من النيكل. وهذا ما يجعل سلسلة 200 خيارًا اقتصاديًا من الفولاذ المقاوم للصدأ الأوستنيتي المصنوع من النيكل والكروم.
تُعدّ الفولاذات المقاومة للصدأ من سلسلة 300 المجموعة الفرعية الأكبر. وأكثر أنواع الفولاذ المقاوم للصدأ الأوستنيتي شيوعًا، بل وأكثرها شيوعًا على الإطلاق، هو النوع 304، المعروف أيضًا باسم 18/8 أو A2. يُستخدم النوع 304 على نطاق واسع في صناعة أدوات الطبخ، وأدوات المائدة، ومعدات المطابخ. ويأتي النوع 316، المعروف أيضًا باسم A4، في المرتبة الثانية من حيث شيوع الفولاذ المقاوم للصدأ الأوستنيتي. تحتوي بعض أنواع سلسلة 300، مثل النوع 316، على نسبة من الموليبدينوم لتعزيز مقاومتها للأحماض وزيادة مقاومتها للتآكل الموضعي (مثل التنقر والتآكل الشقوقي ).
| رقم المعيار الأوروبي (EN) [ 7 ] | تصنيف EN | الدرجة AISI [ 8 ] | ج | Cr | شهر | ني | آحرون | يذوب عند [ 9 ] | ملاحظة |
|---|---|---|---|---|---|---|---|---|---|
| 1.4310 | X10CrNi18-8 | 301 | 0.10 | 17.5 | NS | 8 | NS | 1420 | للينابيع |
| 1.4301 | X5CrNi18-10 | 304 | < 0.07 | 18.5 | NS | 9 | NS | 1450 | نوع شائع جداً من الفولاذ المقاوم للصدأ الأوستنيتي |
| 1.4307 | X2CrNi18-9 | 304 لتر | < 0.030 | 18.5 | NS | 9 | NS | 1450 | على غرار ما سبق، ولكنه غير عرضة للتآكل بين الحبيبات بفضل انخفاض محتوى الكربون. |
| 1.4305 | X8CrNiS18-9 e | 303 | < 0.10 | 18 | NS | 9 | 0.3 | 1420 | تتم إضافة الكبريت لتحسين قابلية التشغيل الآلي. |
| 1.4541 | X6CrNiTi18-10 | 321 | < 0.08 | 18 | NS | 10.5 | Ti: 5×C ≤ 0.70 | 1425 | نفس الدرجة 1.4301 ولكنها غير عرضة للتآكل بين الحبيبات بفضل التيتانيوم الذي "يحبس" الكربون. |
| 1.4401 | X5CrNiMo17-12-2 | 316 | < 0.07 | 17.5 | 2.2 | 11.5 | NS | 1400 | ثاني أفضل أنواع الأوستنيت المعروفة. يزيد الموليبدينوم من مقاومة التآكل. |
| 1.4404 | X2CrNiMo17-12-2 | 316L | < 0.030 | 17.5 | 2.25 | 11.5 | NS | 1400 | كما هو مذكور أعلاه، ولكنه غير عرضة للتآكل بين الحبيبات بفضل انخفاض محتوى الكربون. |
| 1.4571 | X6CrNiMoTi17-12-2 | 316Ti | < 0.08 | 17.5 | 2.25 | 12 | Ti: 5×C ≤ 0.70 |
إن إضافة نسبة أعلى من النيتروجين في سلسلة 200 تمنحها قوة ميكانيكية أعلى من سلسلة 300. [ 10 ]
سبيكة 20 (كاربنتر 20) هي فولاذ مقاوم للصدأ أوستنيتي يتميز بمقاومة ممتازة لحمض الكبريتيك الساخن والعديد من البيئات العدائية الأخرى التي قد تُلحق الضرر بالفولاذ المقاوم للصدأ من النوع 316. تُظهر هذه السبيكة مقاومة فائقة لتشقق التآكل الإجهادي في حمض الكبريتيك المغلي بتركيز 20-40%. تتمتع سبيكة 20 بخصائص ميكانيكية ممتازة، كما أن وجود النيوبيوم فيها يقلل من ترسب الكربيدات أثناء اللحام.
الفولاذ المقاوم للحرارة الأوستنيتي المقاوم للحرارة
يمكن استخدام الأنواع المقاومة للحرارة في درجات حرارة مرتفعة، عادةً ما تزيد عن 600 درجة مئوية (1100 درجة فهرنهايت) . [ 11 ] [ 12 ]
يجب أن تقاوم هذه المواد التآكل (عادةً الأكسدة) وأن تحتفظ بالخصائص الميكانيكية، وخاصة القوة (إجهاد الخضوع) ومقاومة الزحف .
تُعزى مقاومة التآكل في الغالب إلى الكروم، مع إضافة السيليكون والألومنيوم. لا يُظهر النيكل مقاومة جيدة في البيئات المحتوية على الكبريت. ويتم التغلب على ذلك عادةً بإضافة المزيد من السيليكون والألومنيوم اللذين يُشكلان أكاسيدًا شديدة الاستقرار. كما تُساهم العناصر الأرضية النادرة، مثل السيريوم، في زيادة استقرار طبقة الأكسيد.
| الإنجليزية | تصنيف EN | AISI/ASTM | الأمم المتحدة | ج | Cr | ني | نعم | المنغنيز | آحرون |
|---|---|---|---|---|---|---|---|---|---|
| 1.4878 | X8CrNiTi18-10 | 321H | S32109 | < 0.1 | 18 | 10.5 | – | – | Ti: ≤ 5×C |
| 1.4818 | X6CrNiSiNCe19-10 | – | S30415 | 0.06 | 19 | 10 | – | – | N: 0.16; Ce: 0.05. |
| 1.4828 | X15CrNiSi20-12 | 309 | – | < 0.2 | 20 | 12 | 2.0 | – | – |
| 1.4833 | X12CrNi23-13 | 309S | S30908 | < 0.08 | 23 | 13 | < 0.75 | – | – |
| 1.4872 | X25CrMnNiN25-9-7 | – | – | 0.25 | 25 | 7 | – | 9 | – |
| 1.4845 | X15CrNi25-21 | 310S | S31008 | < 0.1 | 25 | 20 | – | – | – |
| 1.4841 | X15CrNiSi25-21 | 314 | S31400 | < 0.15 | 25 | 20 | 1.8 | – | – |
| 1.4876 | X10NiCrAITi32-20 | "سبيكة 800" | N08800 | < 0.12 | 21 | 32 | – | – | الألومنيوم: 0.4؛ التيتانيوم: 0.4 |
| 1.4854 | X6NiCrSiNCe35-25 | "سبيكة 353MA" | S35315 | 0.06 | 25 | 35 | – | – | N: 0.15; Ce: 0.06. |
| 1.4886 | X12NiCrSi35-16 | 330 | N08330 | < 0.15 | 18.5 | 35 | – | – |
يتم استخدام النوعين 309 و 310 [ 13 ] في تطبيقات درجات الحرارة العالية التي تزيد عن 800 درجة مئوية (1500 درجة فهرنهايت) .
ملاحظة: لا تحتفظ الفولاذات المقاومة للصدأ الفريتية بالقوة عند درجات الحرارة المرتفعة ولا تستخدم عندما تكون القوة مطلوبة.
يمكن فحص الفولاذ المقاوم للصدأ الأوستنيتي باستخدام اختبار غير متلف يعتمد على طريقة فحص الاختراق الصبغي، ولكن ليس على طريقة فحص الجسيمات المغناطيسية . كما يمكن استخدام اختبار التيار الدوامي .
درجة التصلب بالترسيب EN 1.4980
لا يُعتبر الفولاذ من الدرجة EN 1.4980 (المعروف أيضًا باسم A286) فولاذًا مقاومًا للحرارة بشكل دقيق في المعايير، ولكنه يحظى بشعبية كبيرة نظرًا لمزيجه من القوة ومقاومة التآكل. [ 14 ] [ 15 ] [ 16 ]
| رقم EN | تصنيف EN | AISI/ASTM | الأمم المتحدة | ج | Cr | ني | شهر | آحرون |
|---|---|---|---|---|---|---|---|---|
| 1.4980 | X6NiCrTiMoVB25-15-2 | 660 | S66286 | 0.05 | 15 | 25 | 1.25 | V: 0.3؛ Ti: 2.0؛ B: 0.006. |
| حالة | إجهاد الخضوع، دقيقة | أقصى قوة شد، دقيقة | الاستطالة، الحد الأدنى (%) |
|---|---|---|---|
| محلول معالج ومُعتّق | 590 ميجا باسكال (86 كيلو باسكال) | 900 ميجا باسكال (130 كيلوباسكال) | 13 |
يُستخدم في درجات حرارة تشغيل تصل إلى 700 درجة مئوية (1300 درجة فهرنهايت) في تطبيقات مثل:
- صناعة الطيران والفضاء (الموحدة في معايير AMS 5731 و AMS 5732 و AMS 5737 و AMS 5525)،
- توربينات الغاز الصناعية ،
- قطع غيار السيارات (قطع غيار التوربو)، إلخ.
الخواص الحرارية والميكانيكية للفولاذ المقاوم للصدأ الأوستنيتي
تُعزى البنية المجهرية المكعبة ذات المراكز الوجهية (FCC) للفولاذ المقاوم للصدأ الأوستنيتي إلى إضافة النيكل (انظر المرجع [ 17 ] ). في الظروف الجوية العادية، تكون البنية البلورية للحديد مكعبة ذات مراكز جسمية (BCC)، والمعروفة أيضًا باسم حديد ألفا أو الفريت . عند درجة حرارة أعلى من 910 درجة مئوية (1183 كلفن) تقريبًا، تتغير البنية البلورية إلى حديد غاما ذي المراكز الوجهية، أو الأوستنيت . في المقابل، يحافظ النيكل على بنية بلورية مكعبة ذات مراكز وجهية بغض النظر عن درجة الحرارة. [ 17 ] وبالتالي، فإن إضافة النيكل أثناء عملية صهر الفولاذ المقاوم للصدأ تُجبر البنية البلورية للمعدن على البقاء في تكوين مكعب ذي مراكز وجهية أثناء تبريده. ويستمر هذا الاستقرار عند جميع درجات الحرارة، ولذلك لا يمكن تقوية الفولاذ الأوستنيتي بالحرارة، لأنه يحتفظ بنفس البنية البلورية حتى درجة حرارة التصلب.
يُعدّ نزع الكربون ، أي إزالة معظم الكربون من السبيكة، جزءًا أساسيًا من إنتاج الفولاذ المقاوم للصدأ الأوستنيتي . نظرًا لبنيته المكعبة المتمركزة على الوجوه (FCC) المفتوحة، يذوب الكربون في الأوستنيت بسهولة بالغة، مما يؤدي إلى تراكمه داخل المعدن أثناء التبريد. [ 18 ] تُنتج ذرات الكربون بسهولة الكربيدات من الكروم المُسبَّك، مُتشكّلةً على هيئة رواسب داخل المعدن. [ 3 ] في حين أن الرواسب مرغوبة لتقوية بعض أنواع الفولاذ لقدرتها على إعاقة الانخلاعات (عيوب الشبكة البلورية) وإجبارها على الصعود بدلًا من الانزلاق، [ 19 ] إلا أن تكوّن الكربيدات قد يؤدي إلى استنزاف الكروم من طبقة Cr₂O₃ الواقية للمعدن. [ 3 ] يُضعف هذا الطبقة الواقية، وهي عملية تتفاقم مع انخفاض الحماية ، مما يسمح للتآكل بإحداث المزيد من الضرر. يمكن تثبيط تكوّن الكربيدات الضارة بإضافة عناصر تُفضّل تكوّن الكربيدات، مثل التيتانيوم أو النيوبيوم، لأنها ترتبط بالكربون بدلًا من الكروم. [ 3 ]
The FCC structure of austenite confers ductility to stainless steel, as the slip planes permit dislocations to move easily via the glide mechanism.[20] When worked at cold temperatures or subjected to mechanical stresses beyond the yield point, austenitic steels will work harden, as dislocations formed within the crystal structure compound upon one another. Additionally, misalignment of crystalline structures results in the formation of body-centered tetragonal (BCT) martensite, a significantly harder crystal structure of steel.[3] The misalignment of the differing crystal structures will harden the metal further, as dislocations are unable to pass through the high strain area of the material. While this increases tensile strength, the material thus worked will lose much of its ductility, becoming brittle and susceptible to rapid failure if the ultimate yield strength is exceeded. The material may be returned to its original austenitic FCC structure via solution heat treatment, allowing dynamic recrystallization of the structure to release the strain present in BCT grains and the reformation of FCC structures.[3]

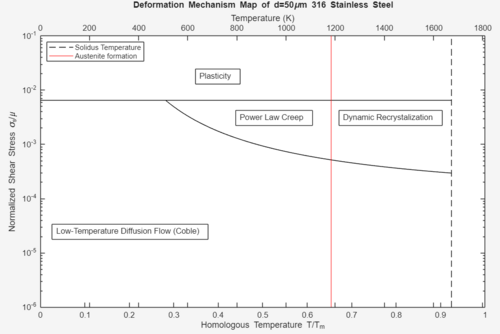

Under long term stress, austenitic stainless steels are subject to creep, or slow deformation over time as dislocations move through the crystal structure. The deformation mechanisms occurring are dependent on both applied stress as well as temperature.[19] An example of this process may be seen in the deformation map below for Alloy 316, a commonly used austenitic stainless steel.

Even at low temperatures, long term application of stress can cause the movement of dislocations via diffusion.[21] Above temperatures of approximately 480 °C (753 K), deformation becomes plastic as power-law creep occurs, with glide becoming predominant. The transition to climb-plus-glide power law creep is however not distinct, due to the temperature at which austenite forms; at this point, dynamic recrystallization of the metal begins, and creep of the material will accelerate as the steel rapidly becomes more malleable. As a result, these steels are usually not recommended for use above 700 °C for structural purposes,[19] and 870 °C (1143 K) is usually considered the upper practical limit for high-temperature austenitic steels .
عندما تقترب المادة من درجة انصهارها، يبدأ تركيبها البلوري بالتحول إلى شكل سائل غير منتظم. تُعرف هذه الدرجة بدرجة حرارة التصلب/السيولة، حيث تكون المادة في حالة صلبة جزئيًا ومنصهرة جزئيًا. تبلغ درجة حرارة السيولة لسبيكة 316 حوالي 1375 درجة مئوية، وتنصهر تمامًا عند حوالي 1400 درجة مئوية. [ 22 ]
انظر أيضاً
- الفولاذ المقاوم للصدأ
- الفولاذ المقاوم للصدأ المزدوج – الفولاذ المقاوم للصدأ الذي يحتوي على كل من الطور الأوستنيتي والطور الفريتي
- الفولاذ المقاوم للصدأ الفريتي – نوع من الفولاذ المقاوم للصدأ عالي الكروم ومنخفض الكربون
- الفولاذ المقاوم للصدأ المارتنسيتي – أحد أنواع الفولاذ المقاوم للصدأ الخمسة
مراجع
- ↑ شركة النيكل الدولية (1974). "الفولاذ المقاوم للصدأ الأوستنيتي المطروق القياسي" . معهد النيكل . مؤرشف من الأصل بتاريخ 9 يناير 2018. تم الاطلاع عليه بتاريخ 9 يناير 2018 .
- ↑ "الفولاذ المقاوم للصدأ" . موسوعة بريتانيكا. 21 يونيو 2024.
- ١ ٢ ٣ ٤ ٥ ٦ ٧ لو، ك.هـ؛ شيك، س.هـ؛ لاي، ج.ك.ل (٢٠٠٩-٠٥-٢٩). "التطورات الحديثة في الفولاذ المقاوم للصدأ" . علوم وهندسة المواد: تقارير . ٦٥ (٤): ٣٩-١٠٤ . doi : 10.1016/j.mser.2009.03.001 . ISSN 0927-796X .
- ↑ "سبيكة فائقة INCOLOY Alloy 800 (UNS N08800)" . AZoNetwork. 3 يوليو 2013.
- ↑ جيرالدينك، بيير؛ هاردوين دوبارك، أوليفييه (2017). "نشأة مخطط شيفلر في تاريخ الفولاذ المقاوم للصدأ". مجلة البحوث والتكنولوجيا المعدنية . 114 (6): 613. Bibcode : 2017MetRT.114..613G . doi : 10.1051/metal/2017059 .
- ↑ "جارٍ التحميل..." knowledge.bsigroup.com .
- ↑ اللجنة الأوروبية للتوحيد القياسي. "المواد" .
- ↑ "صوت صناعة الصلب الأمريكية" . المعهد الأمريكي للحديد والصلب .
- ↑ "نقاط انصهار الفولاذ المقاوم للصدأ" . شركة تيسن كروب للمواد (المملكة المتحدة) المحدودة . تم الاطلاع عليه بتاريخ 28 مايو 2022 .
- ↑ المعهد الأمريكي للحديد والصلب. "إرشادات تصميم لاختيار واستخدام الفولاذ المقاوم للصدأ" . معهد النيكل . تم الاطلاع عليه بتاريخ 9 يناير 2018 .
- ^ م ، روبي (1990). لاكومب، ف (محرر). الفولاذ المقاوم للصدأ . إصدارات اللياقة البدنية. ص الفصل 26. ISBN 2-86883-142-7.
- ↑ "المعيار EN 10088-1: الفولاذ المقاوم للصدأ الجزء 1: قائمة الفولاذ المقاوم للصدأ" .
- ↑ "الفولاذ المقاوم للصدأ 310 310S" . دليل الفولاذ المقاوم للصدأ على موقع TubingChina.com . تاريخ الاسترجاع: 18-09-2015 .
- ↑ "MatWeb – مصدر معلومات المواد عبر الإنترنت" . www.matweb.com .
- ^ “ورقة بيانات أوبيرت ودوفال” (PDF) .
- ↑ "سبيكة A286 (AMS 5731/ AMS 5732 / AMS 5737 / AMS 5525)" . www.aircraftmaterials.com .
- 1 2 مورباخر، هاردي؛ كيرن، أندرياس (11 يناير 2023). "سبائك النيكل في الفولاذ الكربوني: الأساسيات والتطبيقات" . سبائك . 2 (1): 1-28 . doi : 10.3390/alloys2010001 . ISSN 2674-063X .
- ↑ كراوس، ج. (2001-01-01)، "آليات تقوية الفولاذ" ، في بوشو، ك. هـ. يورغن؛ كاهن، روبرت و.؛ فليمنغز، ميرتون س.؛ إيلشنر، برنارد (محررون)، موسوعة المواد: العلوم والتكنولوجيا ، أكسفورد: إلسيفير، ص 8870-8881 ، رمز Bibcode : 2001emst.book.8870K ، doi : 10.1016/b0-08-043152-6/01595-3 ، ISBN 978-0-08-043152-9تم الاطلاع عليه بتاريخ 2025-11-03
- 1 2 3 فروست، هارولد جيه؛ آشبي، مايكل إف. (1982). خرائط آلية التشوه: اللدونة والزحف في المعادن والسيراميك (الطبعة الأولى ). أكسفورد فرانكفورت: مطبعة بيرغامون. ISBN 978-0-08-029337-0.
- ↑ ليم، إس جيه؛ هوه، إتش. (2022-01-01). "سلوك الكسر المطيل للمعادن ذات البنية المكعبة المتمركزة في الجسم (BCC) والمكعبة المتمركزة في الوجه (FCC) عند نطاق واسع من معدلات الإجهاد" . المجلة الدولية لهندسة الصدمات . 159 104050. رمز Bibcode : 2022IJIE..15904050L . doi : 10.1016/j.ijimpeng.2021.104050 . ISSN 0734-743X .
- ↑ ريد، آر بي؛ والش، آر بي (سبتمبر 2017). "زحف الفولاذ المقاوم للصدأ الأوستنيتي عند درجات الحرارة المنخفضة" . مجلة الفيزياء: سلسلة المؤتمرات . 897 (1) 012002. رمز Bibcode : 2017JPhCS.897a2002R . doi : 10.1088/1742-6596/897/1/012002 . ISSN 1742-6588 .
- ↑ "ورقة بيانات مواد ASM" . asm.matweb.com . تم الاطلاع عليها بتاريخ 2025-11-03 .
روابط خارجية
- الفولاذ المقاوم للصدأ
