رقاقة (دائرة متكاملة)

في سياق الدوائر المتكاملة ، تُعرف الرقاقة (أو رقاقة السيليكون ) بأنها كتلة من مادة شبه موصلة تُصنع عليها دائرة وظيفية محددة . عادةً ما تُنتج الدوائر المتكاملة بكميات كبيرة على رقاقة واحدة من السيليكون الإلكتروني (EGS) أو أشباه موصلات أخرى (مثل زرنيخيد الغاليوم ) من خلال عمليات مثل الطباعة الضوئية . تُقطع الرقاقة إلى عدة قطع، تحتوي كل منها على نسخة واحدة من الدائرة. تُسمى كل قطعة من هذه القطع رقاقة.

توجد ثلاث صيغ جمع شائعة الاستخدام: dice و dies و die . ^{[ 1 ] [ 2 ]} ولتبسيط التعامل مع الرقائق الإلكترونية ودمجها على لوحة الدوائر المطبوعة ، يتم تغليف معظم الرقائق الإلكترونية بأشكال مختلفة .

تُصنع معظم الرقائق من السيليكون وتُستخدم في الدوائر المتكاملة. تبدأ العملية بإنتاج سبائك السيليكون أحادية البلورة . ثم تُقطع هذه السبائك إلى أقراص بقطر يصل إلى 300 مم. ^{[ 3 ] [ 4 ]}

تُصقل هذه الرقاقات حتى تصبح لامعة كالمرآة قبل خضوعها لعملية الطباعة الضوئية . تُصنع الترانزستورات وتُوصل بطبقات معدنية في عدة مراحل. ثم تخضع هذه الرقاقات المُجهزة لاختبارات صارمة للتأكد من كفاءتها. بعد ذلك، تُقطع الرقاقات وتُفرز لاستبعاد الرقاقات المعيبة. تُغلف الرقاقات السليمة، وبذلك تصبح الدائرة المتكاملة جاهزة للشحن.

يمكن أن تحتوي رقاقة المعالج على أنواع عديدة من الدوائر. ومن الاستخدامات الشائعة لرقاقة الدوائر المتكاملة استخدامها في وحدة المعالجة المركزية (CPU). وبفضل التطورات التكنولوجية الحديثة، تقلص حجم الترانزستور داخل الرقاقة بشكل كبير، وفقًا لقانون مور . وتتراوح استخدامات الرقائق الأخرى من إضاءة LED إلى تزويد أجهزة أشباه الموصلات بالطاقة .

تُعرف صور القوالب عادةً باسم لقطات القوالب .

•

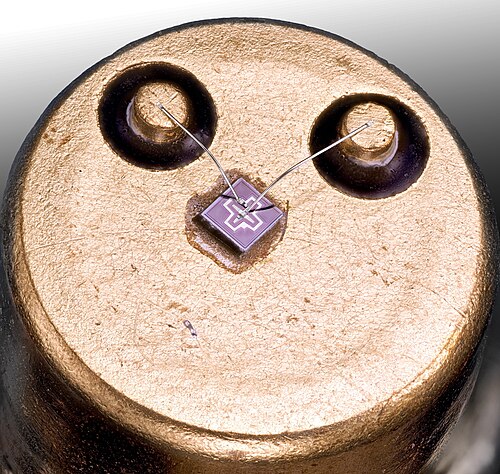

  رقاقة ترانزستور ثنائي القطب NPN مفردة
•
  موت جهاز استقبال الأشعة تحت الحمراء
•
  صورة مقرّبة لثنائي باعث للضوء RGB ، تُظهر الرقاقات الثلاث الفردية.
•
  رقاقة دارة متكاملة صغيرة الحجم، مزودة بأسلاك توصيل
•
  رقاقة دارة متكاملة بتقنية VLSI
•
  شريحتان ملتصقتان على حامل رقاقة واحد
•
  مضخم عملياتي متكامل أحادي البنية
•

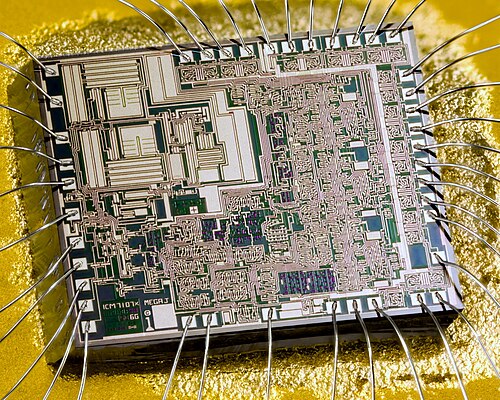

  محول تناظري/ رقمي أحادي الشريحة ذو 3 أرقام ونصف
•
  بوابة NAND رباعية SN7400 في عبوة مسطحة. 1965.
•

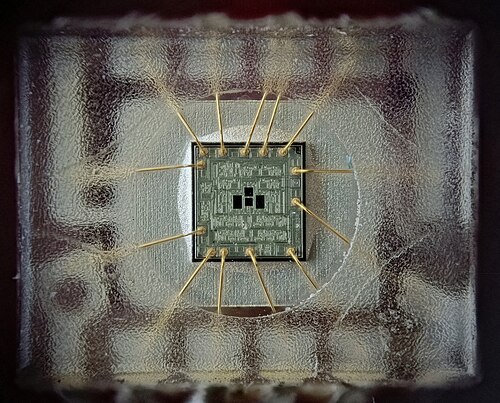

  قالب رأس محرك الأقراص المضغوطة
•

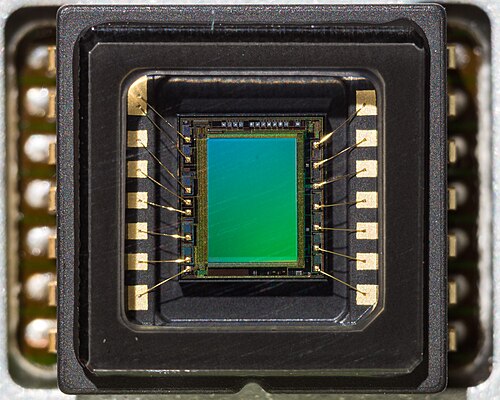

  مستشعر CCD لكاميرا مراقبة قديمة
•
  مصباح LED SMD بقوة 1 واط و9 فولت
•
  مصباح LED بقوة 6 فولت و3 واط. تضررت وصلات الأسلاك أثناء إزالة الفوسفور.
