بلورة واحدة

📅 آخر تحديث: ٢٧ يوليو ٢٠٢٦
✍️ نُشر في: ٢٧ يوليو ٢٠٢٦
📷 يحتوي على 11 صور
الموسوعة الحرة
بلورة
الأساسيات
المفاهيم
الأساليب والتكنولوجيا
  • ف
  • ت
  • هـ


في علم المواد ، البلورة المفردة (أو المادة الصلبة أحادية البلورة أو المادة الصلبة أحادية البلورة ) هي مادة تكون فيها الشبكة البلورية للعينة بأكملها متصلة وغير منقطعة إلى حواف العينة، بدون حدود حبيبية . [1] إن غياب العيوب المرتبطة بحدود الحبيبات يمكن أن يمنح البلورات الأحادية خصائص فريدة، وخاصة الميكانيكية والبصرية والكهربائية، والتي يمكن أن تكون أيضًا متباينة الخواص ، اعتمادًا على نوع البنية البلورية . [2] تُستخدم هذه الخصائص، بالإضافة إلى جعل بعض الأحجار الكريمة ثمينة، صناعيًا في التطبيقات التكنولوجية، وخاصة في البصريات والإلكترونيات. [3]

نظرًا لأن التأثيرات الإنتروبية تفضل وجود بعض العيوب في البنية الدقيقة للمواد الصلبة ، مثل الشوائب والإجهاد غير المتجانس والعيوب البلورية مثل الخلع ، فإن البلورات المفردة المثالية ذات الحجم الكبير نادرة للغاية في الطبيعة. [2] غالبًا ما تضيف الظروف المعملية اللازمة إلى تكلفة الإنتاج. من ناحية أخرى، يمكن أن تصل البلورات المفردة غير الكاملة إلى أحجام هائلة في الطبيعة: من المعروف أن العديد من أنواع المعادن مثل البريل والجص والفلسبار أنتجت بلورات يبلغ قطرها عدة أمتار. [ بحاجة لمصدر ]

إن عكس البلورة المفردة هو بنية غير متبلورة حيث يقتصر الموضع الذري على الترتيب قصير المدى فقط. [4] بين الطرفين المتطرفين يوجد متعدد البلورات ، والذي يتكون من عدد من البلورات الأصغر المعروفة باسم البلورات ، والمراحل شبه البلورية . [5] عادةً ما يكون للبلورات المفردة وجوه مستوية مميزة وبعض التناظر، حيث تحدد الزوايا بين الوجوه شكلها المثالي. غالبًا ما تكون الأحجار الكريمة عبارة عن بلورات مفردة مقطوعة بشكل مصطنع على طول المستويات البلورية للاستفادة من خصائص الانكسار والانعكاس. [5]

طرق الإنتاج

على الرغم من أن الأساليب الحالية متطورة للغاية مع التكنولوجيا الحديثة، إلا أن أصول نمو البلورات يمكن إرجاعها إلى تنقية الملح عن طريق التبلور في عام 2500 قبل الميلاد. بدأت طريقة أكثر تقدمًا باستخدام محلول مائي في عام 1600 م بينما بدأت طرق الذوبان والبخار حوالي عام 1850 م. [6]

مخطط شجرة طرق نمو البلورة المفردة

يمكن تقسيم طرق نمو البلورات الأساسية إلى أربع فئات بناءً على ما نمت منه صناعياً: الذوبان، والصلبة، والبخار، والمحلول. [2] تشمل التقنيات المحددة لإنتاج بلورات مفردة كبيرة (المعروفة أيضًا باسم الكرات ) عملية Czochralski (CZ) والمنطقة العائمة (أو حركة المنطقة) وتقنية بريدجمان . كان الدكتور تيل والدكتور ليتل من مختبرات بيل للهاتف أول من استخدم طريقة Czochralski لإنشاء بلورات مفردة من Ge وSi. [7] يمكن استخدام طرق أخرى للتبلور، اعتمادًا على الخصائص الفيزيائية للمادة، بما في ذلك التخليق الحراري المائي ، أو التسامي ، أو ببساطة التبلور القائم على المذيبات . [8] على سبيل المثال، يمكن استخدام طريقة Kyropoulos المعدلة لتنمية بلورات مفردة عالية الجودة من الياقوت تزن 300 كجم. [9] تم استخدام طريقة Verneuil ، والتي تسمى أيضًا طريقة الاندماج باللهب، في أوائل القرن العشرين لصنع الياقوت قبل CZ. [6] يوضح الرسم البياني الموجود على اليمين معظم الطرق التقليدية. وقد حدثت اختراقات جديدة مثل الترسيب الكيميائي للبخار (CVD) إلى جانب الاختلافات والتعديلات المختلفة على الطرق الحالية. ولا يتم عرض هذه في الرسم البياني.

شريط من الكوارتز أحادي البلورة تم زراعته بطريقة المعالجة الحرارية المائية

في حالة البلورات المعدنية المفردة، تشمل تقنيات التصنيع أيضًا التكاثر الطبقي ونمو الحبيبات غير الطبيعي في المواد الصلبة. [10] تُستخدم عملية التكاثر الطبقي لترسيب طبقات رقيقة جدًا (بمقياس الميكرومتر إلى النانومتر) من نفس المواد أو مواد مختلفة على سطح بلورة مفردة موجودة. [11] تكمن تطبيقات هذه التقنية في مجالات إنتاج أشباه الموصلات، مع استخدامات محتملة في مجالات النانوتكنولوجية الأخرى والتحفيز. [12]

من الصعب للغاية تكوين بلورات مفردة من البوليمرات. ويرجع ذلك أساسًا إلى أن سلاسل البوليمرات ذات أطوال مختلفة وبسبب أسباب مختلفة تتعلق بالانتروبيا. ومع ذلك، فإن التفاعلات الطبوغرافية الكيميائية هي إحدى الطرق السهلة للحصول على بلورات مفردة من البوليمر.[1]

التطبيقات

صناعة أشباه الموصلات

أحد أكثر البلورات المفردة استخدامًا هو السليكون في صناعة أشباه الموصلات. الطرق الرئيسية الأربع لإنتاج البلورات المفردة لأشباه الموصلات هي من المحاليل المعدنية: التكلس الطور السائل (LPE)، والتكلس الكهربي الطور السائل (LPEE)، وطريقة السخان المتنقل (THM)، وانتشار الطور السائل (LPD). [13] ومع ذلك، هناك العديد من البلورات المفردة الأخرى إلى جانب البلورات المفردة غير العضوية القادرة على أشباه الموصلات، بما في ذلك أشباه الموصلات العضوية ذات البلورة المفردة .

بلورة تانتالوم أحادية عالية النقاء (99.999%) ، مصنوعة بطريقة المنطقة العائمة ، وبعض شظايا تانتالوم أحادية البلورة، ومكعب تانتالوم عالي النقاء (99.99% = 4N) بحجم 1 سم 3 للمقارنة. تم التقاط هذه الصورة بواسطة Alchemist-hp.

يُعد السيليكون أحادي البلورة المستخدم في تصنيع أشباه الموصلات والطاقة الكهروضوئية أعظم استخدام لتكنولوجيا البلورة المفردة اليوم. [14] في الطاقة الكهروضوئية، ستؤدي البنية البلورية الأكثر كفاءة إلى أعلى تحويل للضوء إلى كهرباء. [15] على النطاق الكمي الذي تعمل عليه المعالجات الدقيقة ، فإن وجود حدود الحبيبات سيكون له تأثير كبير على وظائف الترانزستورات ذات التأثير الميداني من خلال تغيير الخصائص الكهربائية المحلية. [16] لذلك، استثمر مصنعو المعالجات الدقيقة بكثافة في المرافق لإنتاج بلورات مفردة كبيرة من السيليكون. تعد طريقة Czochralski والمنطقة العائمة من الطرق الشائعة لنمو بلورات السيليكون. [17]

فلورسنت بلورة واحدة من (9H- كاربازول-9-يل) (4-كلوروفينيل) ميثانون.

تشمل البلورات المفردة شبه الموصلة غير العضوية الأخرى GaAs وGaP وGaSb وGe وInAs وInP وInSb وCdS وCdSe وCdTe وZnS وZnSe وZnTe. يمكن أيضًا ضبط معظم هذه البلورات باستخدام أنواع مختلفة من المنشطات للحصول على الخصائص المرغوبة. [18] كما أن الجرافين أحادي البلورة مرغوب فيه للغاية للتطبيقات في الإلكترونيات والإلكترونيات الضوئية نظرًا لقدرته الكبيرة على الحركة الحاملة والتوصيل الحراري العالي، ويظل موضوعًا للبحث الدؤوب. [19] كان أحد التحديات الرئيسية هو نمو بلورات مفردة موحدة من الجرافين ثنائي الطبقة أو متعدد الطبقات على مساحات كبيرة؛ يعد النمو الطلائي وتقنية الترسيب الكيميائي للبخار (المذكورة أعلاه) من بين الطرق الواعدة الجديدة قيد التحقيق. [20]

تختلف البلورات المفردة شبه الموصلة العضوية عن البلورات غير العضوية. تعني الروابط الجزيئية الضعيفة درجات حرارة ذوبان أقل وضغوط بخار أعلى وقابلية ذوبان أكبر. [21] لكي تنمو البلورات المفردة، فإن نقاء المادة أمر بالغ الأهمية وعادةً ما يتطلب إنتاج المواد العضوية العديد من الخطوات للوصول إلى النقاء اللازم. [22] يتم إجراء بحث مكثف للبحث عن مواد مستقرة حرارياً مع قدرة عالية على نقل حاملات الشحنة. تشمل الاكتشافات السابقة النفتالين والتيتراسين و9،10- ثنائي فينيل أنثاسين (DPA). [23] أظهرت مشتقات ثلاثي فينيل أمين نتائج واعدة، ومؤخرًا في عام 2021، أظهر الهيكل البلوري المفرد لـ α-phenyl-4'-(diphenylamino)stilbene (TPA) المزروع باستخدام طريقة الحل إمكانات أكبر لاستخدام أشباه الموصلات مع خاصية نقل الثقوب غير المتجانسة. [24]

التطبيقات البصرية

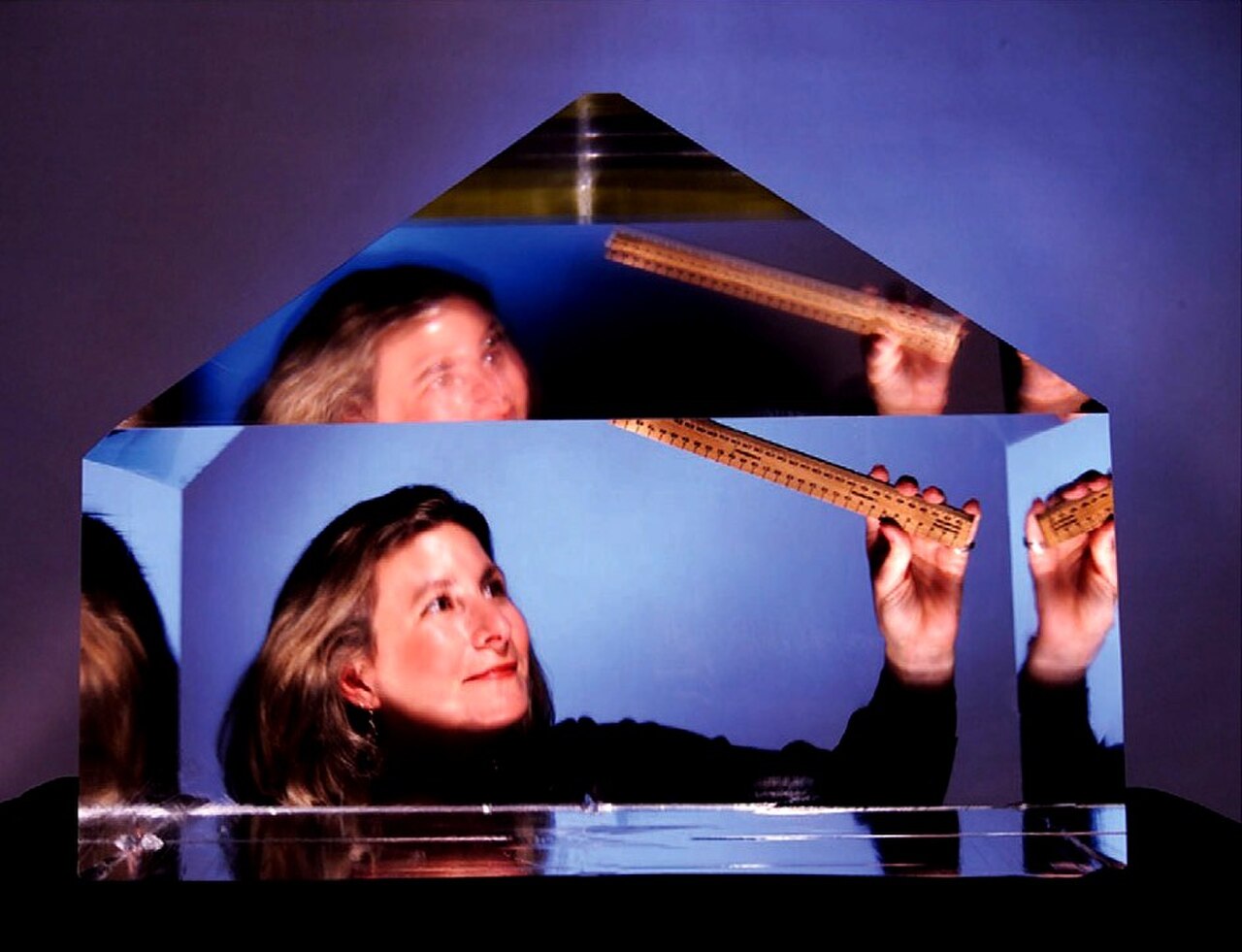

بلورة ضخمة من فوسفات ثنائي هيدروجين البوتاسيوم، نمت من بلورة بذرة في محلول مائي مشبع في مختبر لورانس لورنس الوطني، والتي سيتم تقطيعها إلى شرائح واستخدامها في منشأة الإشعال الوطنية لمضاعفة التردد وثلاثته.

تتمتع البلورات المفردة بخصائص فيزيائية فريدة بسبب كونها حبيبات مفردة تحتوي على جزيئات في ترتيب صارم ولا حدود للحبيبات. [2] وهذا يشمل الخصائص البصرية، كما تُستخدم البلورات المفردة من السيليكون أيضًا كنوافذ بصرية بسبب شفافيتها عند أطوال موجية محددة للأشعة تحت الحمراء (IR) ، مما يجعلها مفيدة جدًا لبعض الأجهزة. [4]

الياقوت : يُعرف أيضًا باسم الطور ألفا لأكسيد الألومنيوم (Al2O3 ) بالنسبة للعلماء، وتُستخدم بلورات الياقوت المفردة على نطاق واسع في الهندسة عالية التقنية. ويمكن زراعته من الطور الغازي أو الصلب أو المحلول. [9] يُعد قطر البلورات الناتجة عن طريقة النمو مهمًا عند النظر في الاستخدامات الإلكترونية بعد ذلك. تُستخدم في الليزر والبصريات غير الخطية . ومن بين الاستخدامات البارزة ما يلي: نافذة قارئ بصمات الأصابع البيومترية، والأقراص الضوئية لتخزين البيانات على المدى الطويل، ومقياس التداخل بالأشعة السينية. [2]

فوسفيد الإنديوم : هذه البلورات المفردة مناسبة بشكل خاص للجمع بين الإلكترونيات البصرية والإلكترونيات عالية السرعة في شكل ألياف بصرية مع ركائزها ذات القطر الكبير. [25] تشمل الأجهزة الفوتونية الأخرى الليزر، وكاشفات الضوء، وثنائيات ضوئية انهيارية، ومعدلات ومضخمات بصرية، ومعالجة الإشارات، والدوائر المتكاملة الفوتونية والبصرية. [26]

بلورات أكسيد الألومنيوم

الجرمانيوم : كانت هذه المادة هي المادة المستخدمة في أول ترانزستور اخترعه باردين وبراتين وشوكلي في عام 1947. وهي تستخدم في بعض أجهزة الكشف عن أشعة جاما والبصريات تحت الحمراء. [27] والآن أصبحت محور اهتمام الأجهزة الإلكترونية فائقة السرعة بسبب قدرتها على الحركة الذاتية للناقل. [26]

الزرنيخيد : يمكن دمج الزرنيخيد III مع عناصر مختلفة مثل البورون والألمنيوم والغاليوم والإنزيم، مع وجود مركب GaAs في طلب كبير على الرقائق. [26]

تيلوريد الكادميوم : تستخدم بلورات تيلوريد الكادميوم في العديد من التطبيقات كركائز للتصوير بالأشعة تحت الحمراء والأجهزة الكهروضوئية والخلايا الشمسية . [28] ومن خلال خلط تيلوريد الكادميوم وتيلوريد الزنك معًا، يمكن صنع أجهزة كشف الأشعة السينية وأشعة جاما في درجة حرارة الغرفة. [26]

الموصلات الكهربائية

يمكن إنتاج المعادن في شكل بلورة واحدة وتوفر وسيلة لفهم الأداء النهائي للموصلات المعدنية. إنه أمر حيوي لفهم العلوم الأساسية مثل الكيمياء الحفزية وفيزياء السطح والإلكترونات والمونوكروماتورات . [ 29] يتطلب إنتاج البلورات المعدنية المفردة أعلى متطلبات الجودة ويتم زراعتها أو سحبها على شكل قضبان. [30] يمكن لبعض الشركات إنتاج أشكال هندسية محددة وأخاديد وثقوب ووجوه مرجعية مع أقطار متفاوتة. [18]

من بين جميع العناصر المعدنية، تتمتع الفضة والنحاس بأفضل موصلية في درجة حرارة الغرفة، مما يضع معيارًا للأداء. [31] لقد قدم حجم السوق، والتقلبات في العرض والتكلفة، حوافز قوية للبحث عن بدائل أو إيجاد طرق لاستخدام كميات أقل منها من خلال تحسين الأداء.

غالبًا ما يتم التعبير عن موصلية الموصلات التجارية بالنسبة إلى معيار النحاس الملدن الدولي ، والذي وفقًا له تم قياس أنقى سلك نحاسي متاح في عام 1914 بحوالي 100٪. يعد أنقى سلك نحاسي حديث موصلًا أفضل، حيث يزيد عن 103٪ على هذا المقياس. تأتي المكاسب من مصدرين. أولاً، النحاس الحديث أكثر نقاءً. ومع ذلك، يبدو أن هذا الطريق للتحسين قد انتهى. لا يزال جعل النحاس أكثر نقاءً لا يؤدي إلى تحسن كبير. ثانيًا، تم تحسين التلدين والعمليات الأخرى. يقلل التلدين من الخلع وعيوب البلورة الأخرى التي تعد مصادر للمقاومة. لكن الأسلاك الناتجة لا تزال متعددة البلورات. حدود الحبوب وعيوب البلورة المتبقية مسؤولة عن بعض المقاومة المتبقية. يمكن قياس ذلك وفهمه بشكل أفضل من خلال فحص البلورات المفردة.

لقد ثبت أن النحاس أحادي البلورة يتمتع بموصلية أفضل من النحاس متعدد البلورات. [32]

المقاومة الكهربائية ρ للمواد الفضية (Ag) / النحاسية (Cu) عند درجة حرارة الغرفة (293 كلفن) [33]
مادة ρ (μΩ∙سم) [34] أي أيه سي إس
بلورة فضة أحادية، مشبعة بـ 3 مول% من النحاس 1.35 127%
النحاس أحادي البلورة، معالج بشكل أكبر [35] 1.472 117.1%
الفضة أحادية البلورة 1.49 115.4%
النحاس أحادي البلورة 1.52 113.4%
سلك Ag عالي النقاء (متعدد البلورات) 1.59 108%
سلك نحاس عالي النقاء (متعدد البلورات) 1.67 ˃ 103%

ومع ذلك، لم يصبح النحاس أحادي البلورة موصلًا أفضل من الفضة متعددة البلورات عالية النقاء فحسب، بل إنه من خلال المعالجة الحرارية والضغط الموصوفة، يمكن أن يتفوق حتى على الفضة أحادية البلورة. وعلى الرغم من أن الشوائب عادة ما تكون سيئة للتوصيل، فقد أثبتت بلورة الفضة أحادية البلورة مع كمية صغيرة من بدائل النحاس أنها الأفضل.

اعتبارًا من عام 2009، لم يتم تصنيع النحاس أحادي البلورة على نطاق واسع صناعيًا، ولكن يتم استغلال طرق إنتاج أحجام بلورات فردية كبيرة جدًا للموصلات النحاسية للتطبيقات الكهربائية عالية الأداء. يمكن اعتبار هذه بلورات أحادية ميتافيزيقية مع عدد قليل من البلورات لكل متر من الطول.

جديلة من صب شفرة ذات بلورة واحدة

شفرات توربينية أحادية البلورة

تطبيق آخر للمواد الصلبة أحادية البلورة هو في علم المواد في إنتاج مواد عالية القوة مع زحف حراري منخفض ، مثل شفرات التوربينات . [36] هنا، يؤدي غياب حدود الحبوب في الواقع إلى انخفاض في قوة الخضوع، ولكن الأهم من ذلك أنه يقلل من كمية الزحف وهو أمر بالغ الأهمية لتطبيقات الأجزاء ذات درجات الحرارة العالية والتسامح الضيق. [37] وجد الباحث باري بيرسي أن الانحناء بزاوية قائمة في قالب الصب من شأنه أن يقلل من عدد البلورات العمودية، وفي وقت لاحق، استخدم العالم جيامي هذا لبدء بنية البلورة المفردة لشفرة التوربين. [38]

في البحث

البلورات المفردة ضرورية في البحث وخاصة فيزياء المادة المكثفة وجميع جوانب علم المواد مثل علم السطح . [2] الدراسة التفصيلية للبنية البلورية للمادة من خلال تقنيات مثل حيود براج وتشتت ذرات الهيليوم أسهل مع البلورات المفردة لأنه من الممكن دراسة الاعتماد الاتجاهي لخصائص مختلفة ومقارنتها بالتنبؤات النظرية. [39] علاوة على ذلك، فإن تقنيات المتوسط ​​العياني مثل مطيافية الانبعاث الضوئي المحلولة الزاوية أو حيود الإلكترون منخفض الطاقة ممكنة أو ذات معنى فقط على أسطح البلورات المفردة. [40] [41] في الموصلية الفائقة كانت هناك حالات لمواد حيث لا تُرى الموصلية الفائقة إلا في عينة بلورية واحدة. [42] يمكن زراعتها لهذا الغرض، حتى عندما تكون المادة مطلوبة بخلاف ذلك فقط في شكل متعدد البلورات .

وعلى هذا النحو، يتم دراسة العديد من المواد الجديدة في شكلها البلوري المفرد. ويعد مجال الأطر المعدنية العضوية (MOFs) الناشئ أحد المجالات العديدة التي تتأهل للحصول على بلورات مفردة. في يناير 2021، أظهر الدكتور دونج والدكتور فينج كيف يمكن تحسين الربائط العطرية متعددة الحلقات لإنتاج بلورات مفردة كبيرة ثنائية الأبعاد من MOF بأحجام تصل إلى 200 ميكرومتر. وهذا قد يعني أن العلماء يمكنهم تصنيع أجهزة أحادية البلورة وتحديد الموصلية الكهربائية الجوهرية وآلية نقل الشحنة. [43]

يمكن أن يشارك مجال التحويل المدفوع بالضوء أيضًا في البلورات المفردة بما يسمى تحويلات البلورة المفردة إلى بلورة مفردة (SCSC). توفر هذه التحويلات ملاحظة مباشرة للحركة الجزيئية وفهم التفاصيل الميكانيكية. [44] كما لوحظ سلوك التبديل الضوئي هذا في الأبحاث المتطورة حول المغناطيسات الجزيئية المفردة أحادية النواة غير المستجيبة للضوء (SMM). [45]

انظر أيضا

مراجع

  1. ^ ""مواد متقدمة من Reade – بلورات مفردة"". Reade . تم الاسترجاع في 2021-02-28 .
  2. ^ abcdef Fornari, Roberto (2018). Single Crystals of Electronic Materials : Growth and Properties . سان دييغو: Elsevier Science & Technology. ISBN 978-0-08-102097-5. OCLC  1055046791.[ الصفحة المطلوبة ]
  3. ^ "البلورات المفردة – كيمياء ألفا". www.alfa-chemistry.com . تم الاسترجاع في 2021-02-28 .
  4. ^ ab "4.1: Introduction". Engineering LibreTexts . 2019-02-08. تم الاسترجاع في 2021-02-28.
  5. ^ ab "DoITPoMS – TLP Library Atomic Scale Structure of Materials". www.doitpoms.ac.uk . تم الاسترجاع في 2021-02-28.
  6. ^ ab "Growing Single Crystals". Ceramic Materials . 2007. ص 507-526. doi :10.1007/978-0-387-46271-4_29. ISBN 978-0-387-46270-7. S2CID  240461586.
  7. ^ Teal, GK and Little, JB (1950) “Growth of germanium single crystals,” Phys. Rev. 78, 647. Teal and Little of Bell Telephone Laboratories كانا أول من أنتج بلورات مفردة من Ge وSi بطريقة Cz. مقتبس في "Growing Single Crystals". Ceramic Materials . 2007. ص 507-526. doi :10.1007/978-0-387-46271-4_29. ISBN 978-0-387-46270-7. S2CID  240461586.
  8. ^ ميازاكي، نوريوكي (2015). "الإجهاد الحراري والخلع في نمو البلورات السائبة". دليل نمو البلورات . ص 1049-1092. doi :10.1016/b978-0-444-63303-3.00026-2. ISBN 9780444633033.
  9. ^ ab Zalozhny, Eugene (13 يوليو 2015). "البلورة الأحادية تمكن التطبيقات الضوئية ومصابيح LED عالية الحجم باستخدام بلورات الياقوت KY التي يبلغ وزنها 300 كجم". مجلة LED . تم الاسترجاع في 27 فبراير 2021.
  10. ^ جين، سونغ هوان؛ روف، رودني س. (1 أكتوبر 2019). "تحضير واستخدامات رقائق معدنية أحادية البلورة ذات مساحة كبيرة". مواد APL . 7 (10): 100905. رمز Bibcode : 2019APLM....7j0905J. doi : 10.1063/1.5114861 . S2CID  208729868.
  11. ^ Zhang, Kai; Pitner, Xue Bai; Yang, Rui; Nix, William D.; Plummer, James D.; Fan, Jonathan A. (23 January 2018). "نمو المعدن أحادي البلورة على ركائز عازلة غير متبلورة". وقائع الأكاديمية الوطنية للعلوم . 115 (4): 685-689. Bibcode :2018PNAS..115..685Z. doi : 10.1073/pnas.1717882115 . PMC 5789947. PMID  29311332 .
  12. ^ "ركائز البلورات المفردة – كيمياء ألفا". www.alfa-chemistry.com . تم الاسترجاع في 11 مارس 2021 .
  13. ^ دوست، صادق؛ لنت، برايان (2007-01-01)، دوست، صادق؛ لنت، برايان (المحررون)، "الفصل 1 - المقدمة"، نمو البلورات المفردة لأشباه الموصلات من المحاليل المعدنية ، أمستردام: إلسفير، ص. 3-14، doi :10.1016/b978-044452232-0/50002-x، ISBN 978-0-444-52232-0تم الاسترجاع بتاريخ 2021-03-11
  14. ^ Kearns, Joel K. (2019-01-01), Fornari, Roberto (ed.), "2 – Silicon single crystals", Single Crystals of Electronic Materials , Woodhead Publishing Series in Electronic and Optical Materials, Woodhead Publishing, pp. 5–56, doi :10.1016/b978-0-08-102096-8.00002-1, ISBN 978-0-08-102096-8, S2CID  139380571 , تم الاسترجاع في 2021-03-11
  15. ^ "رقائق السيليكون والزركونيوم - نانوجرافي". nanografi.com . تم الاسترجاع في 2021-02-28.
  16. ^ دوي، توشيرو؛ مارينيسكو، يوان د؛ كوروكاوا، سيوهي، محررون (2012-01-01)، "الفصل 3 - الوضع الحالي في تكنولوجيا الدقة الفائقة - بلورات السيليكون المفردة كمثال"، التطورات في تقنيات تلميع CMP ، أكسفورد: دار نشر ويليام أندرو: 15-111، doi :10.1016/b978-1-4377-7859-5.00003-x، ISBN 978-1-4377-7859-5تم الاسترجاع بتاريخ 2021-03-11
  17. ^ فريدريش، يوتشن؛ فون أمون، ويلفريد؛ مولر، جورج (2015). "نمو بلورات السيليكون وفقًا لطريقة تشوخرالسكي". دليل نمو البلورات . ص 45-104. doi :10.1016/B978-0-444-63303-3.00002-X. ISBN 9780444633033.
  18. ^ ab "Semiconductor Single Crystals". Princeton Scientific . تم الاسترجاع في 2021-02-08 .
  19. ^ ما، تنج؛ رين، وينكاي؛ تشانغ، شيو يون؛ ليو، زيبو؛ غاو، يانغ؛ يين، لي تشانغ؛ ما، شيو ليانغ؛ دينغ، فينج؛ تشنغ، هوي مينغ (2013). "النمو المتحكم فيه بالحافة وحركية مجالات الجرافين أحادية البلورة عن طريق الترسيب الكيميائي للبخار". وقائع الأكاديمية الوطنية للعلوم في الولايات المتحدة الأمريكية . 110 (51): 20386-20391. رمز Bibcode : 2013PNAS..11020386M. doi : 10.1073 /pnas.1312802110 . JSTOR  23761563. PMC 3870701. PMID  24297886.
  20. ^ وانج، ميهوي؛ لوه، دا؛ وانج، بين؛ روف، رودني إس. (يناير 2021). "تخليق الجرافين أحادي البلورة كبير المساحة". الاتجاهات في الكيمياء . 3 (1): 15-33. doi : 10.1016/j.trechm.2020.10.009 . S2CID  229501087.
  21. ^ يو، بانبان؛ تشن، يونغ جانج؛ دونج، هوانلي؛ هو، وين بينج (نوفمبر 2019). "هندسة البلورات للمواد البصرية الإلكترونية العضوية". كيم . 5 (11): 2814-2853. رمز Bibcode : 2019Chem....5.2814Y. doi : 10.1016/j.chempr.2019.08.019 .
  22. ^ تشو، لي هوي؛ نا، ياينا؛ بارك، تشونغ هيوي؛ بارك، مين سو؛ أوساكا، إيتارو؛ كيم، فيليكس سون جو؛ ليو، تشنغ ليانغ (مارس 2020). "مزيجات شبه موصلة من جزيئات صغيرة/بوليمرات للترانزستورات العضوية". بوليمر . 191 : 122208. doi :10.1016/j.polymer.2020.122208. S2CID  213570529.
  23. ^ تريباثي، أيه كيه؛ هاينريش، إم؛ سيجريست، تي؛ بفلوم، جيه (17 أغسطس 2007). "النمو والنقل الإلكتروني في بلورات 9,10-ديفينيلانثراسين المفردة - شبه موصل عضوي ذو قدرة عالية على الحركة الإلكترونية والفجوات". المواد المتقدمة . 19 (16): 2097–2101. رمز Bibcode :2007AdM....19.2097T. doi :10.1002/adma.200602162. S2CID  97631495.
  24. ^ ماتسودا، شوفو؛ إيتو، ماساميتشي؛ إيتاجاكي، تشيكارا؛ إيماكوبو، تاتسورو؛ أوميدا، مينورو (فبراير 2021). "توصيف بلورة أحادية ألفا فينيل-4'-(ديفينيلامينو) ستيلبين وموصليتها المتباينة الخواص". علوم وهندسة المواد: ب . 264 : 114949. doi : 10.1016/j.mseb.2020.114949 .
  25. ^ "Indium Phosphide PICs". 100G Optical Components, Coherent, PIC, DWDM . تم الاسترجاع في 2021-03-12 .
  26. ^ abcd Fornari, Roberto (18 September 2018). البلورات المفردة للمواد الإلكترونية: النمو والخصائص . Woodhead. ISBN 978-0-08-102097-5. OCLC  1054250691.[ الصفحة المطلوبة ]
  27. ^ Gafni, G.; Azoulay, M.; Shiloh, C.; Noter, Y.; Saya, A.; Galron, H.; Roth, M. (10 November 1987). Spiro, Irving J. (ed.). Large Diameter Germanium Single Crystals For IR Optics . 31st Annual Technical Symposium on Optical and Optoelectronic Applied Sciences and Engineering. Infrared Technology XIII. Vol. 0819. San Diego , California, United States. p. 96. Bibcode :1987SPIE..819...96G. doi :10.1117/12.941806. S2CID  136334692.
  28. ^ بيلاس ، إي. أوكسا، Š.؛ جريل، ر. هلديك، ب. سيديفي، ل.؛ بوغار، م. (14 سبتمبر 2014). "حافة الامتصاص البصري ذات درجة الحرارة العالية لبلورة CdTe المفردة". مجلة الفيزياء التطبيقية . 116 (10): 103521. بيب كود :2014JAP...116j3521B. دوى :10.1063/1.4895494.
  29. ^ "بلورات أحادية من العناصر النقية – كيمياء ألفا". www.alfa-chemistry.com . تم الاسترجاع في 2021-02-28 .
  30. ^ "علماء ينفخون الساخن والبارد لإنتاج معدن أحادي البلورة". Materials Today . تم الاسترجاع في 12 مارس 2021 .
  31. ^ "ابتكارات TIBTECH: مقارنة خصائص المعادن: التوصيل الكهربائي، التوصيل الحراري، الكثافة، درجة حرارة الانصهار". www.tibtech.com . تم الاسترجاع في 12 مارس 2021 .
  32. ^ تشو، يونج تشان؛ سونغ هون لي؛ محمد أجمل؛ وون كيونج كيم؛ تشاي ريونج تشو؛ سي يونج جونغ؛ جونغ هون بارك؛ سانغ إيون بارك؛ سونغ كيون بارك؛ هيوك كيو باك؛ هيونج تشان كيم (22 مارس 2010). "النحاس أفضل من الفضة: المقاومة الكهربائية لسلك النحاس أحادي البلورة الخالي من الحبيبات". نمو البلورات والتصميم . 10 (6): 2780-2784. doi :10.1021/cg1003808.
  33. ^ جي يونغ كيم؛ مين ووك أوه؛ سونغ هون لي؛ يونغ تشان تشو؛ جانج هي يون؛ جيون وو لي؛ تشاي ريونج تشو؛ تشول هونغ بارك؛ سي يونغ جونغ (26 يونيو 2014). "انخفاض غير طبيعي في المقاومة الكهربائية مع التشويه بالشوائب لبلورة واحدة من الفضة". التقارير العلمية . 4 : 5450. رمز Bibcode : 2014NatSR...4E5450K. doi : 10.1038/srep05450. PMC 4071311. PMID  24965478.
  34. ^ "المعيار الدولي للنحاس الملدن". مركز موارد الاختبارات غير المدمرة . التعاون من أجل تعليم الاختبارات غير المدمرة، جامعة ولاية آيوا. nd . تم الاسترجاع في 14 نوفمبر 2016 .
  35. ^ محمد أجمل؛ سيونغ هون لي؛ يونغ تشان تشو؛ سو جاي كيم؛ سانج إيون بارك؛ تشاي ريونج تشوا؛ سي يونج جونغ (2012). "تصنيع أفضل موصل من النحاس أحادي البلورة ومساهمة حدود الحبيبات في درجة حرارة ديباي". CrystEngComm . 14 (4): 1463-1467. doi :10.1039/C1CE06026K.
  36. ^ Spittle, Peter. "Gas turbine technology" Rolls-Royce plc , 2003. Retrieved: 21 July 2012.
  37. ^ جواهر التاج – هذه البلورات هي جواهر كفاءة التوربينات أرشيف 2010-03-25 على موقع واي باك مشين مقال عن شفرات التوربينات أحادية البلورة memagazine.com
  38. ^ "كل شفرة عبارة عن بلورة واحدة". American Scientist . 2017-02-06 . تم الاسترجاع في 2021-02-08 .
  39. ^ "بلورة فضية مفردة". مركز المواد . تم الاسترجاع في 12 مارس 2021 .
  40. ^ وانج، كي؛ إيكر، بن؛ جاو، يونجلي (سبتمبر 2020). "دراسة الانبعاث الضوئي المحلولة الزاوية حول البنية النطاقية للبلورات العضوية المفردة". بلورات . 10 (9): 773. doi : 10.3390/cryst10090773 .
  41. ^ "6.2: حيود الإلكترونات منخفضة الطاقة (LEED)". Chemistry LibreTexts . 2015-02-11 . تم الاسترجاع في 2021-03-12 .
  42. ^ تشين، جياشينغ؛ جامزا، مونيكا ب؛ باندا، جاسينثا؛ مورفي، كيرون؛ تارانت، جيمس؛ براندو، مانويل؛ جروش، ف. مالتي (30 نوفمبر 2020). "الموصلية الفائقة غير التقليدية في بلورات YFe 2 Ge 2 المفردة". رسائل المراجعة الفيزيائية . 125 (23): 237002. arXiv : 2007.13584 . doi : 10.1103/PhysRevLett.125.237002. PMID  33337220. S2CID  220793188.
  43. ^ دونج، رينهاو؛ فينج، شين ليانج (فبراير 2021). "صنع بلورات مفردة كبيرة من أطر عضوية معدنية ثنائية الأبعاد". مواد الطبيعة . 20 (2): 122-123. رمز Bibcode : 2021NatMa..20..122D. doi : 10.1038/s41563-020-00912-1. PMID  33504985. S2CID  231745364.
  44. ^ هوانغ، شنغ لي؛ هور، تي إس آندي؛ جين، جو شين (سبتمبر 2017). "التحول من بلورة واحدة إلى بلورة واحدة بفعل الضوء". مراجعات الكيمياء التنسيقية . 346 : 112-122. doi : 10.1016/j.ccr.2016.06.009 .
  45. ^ Hojorat, Maher; Al Sabea, Hassan; Norel, Lucie; Bernot, Kevin; Roisnel, Thierry; Gendron, Frederic; Guennic, Boris Le; Trzop, Elzbieta; Collet, Eric; Long, Jeffrey R.; Rigaut, Stéphane (15 يناير 2020). "التعديل الضوئي الهستيري عن طريق تحويل بلورة واحدة إلى بلورة واحدة لسلسلة ضوئية من مغناطيسات جزيء واحد من الديسبروسيوم" (PDF) . مجلة الجمعية الكيميائية الأمريكية . 142 (2): 931-936. doi :10.1021/jacs.9b10584. PMID  31880442. S2CID  209490756.

قراءة إضافية

Retrieved from "https://en.wikipedia.org/w/index.php?title=Single_crystal&oldid=1241046238"
Original text
Rate this translation
Your feedback will be used to help improve Google Translate
