شاشة مركبة

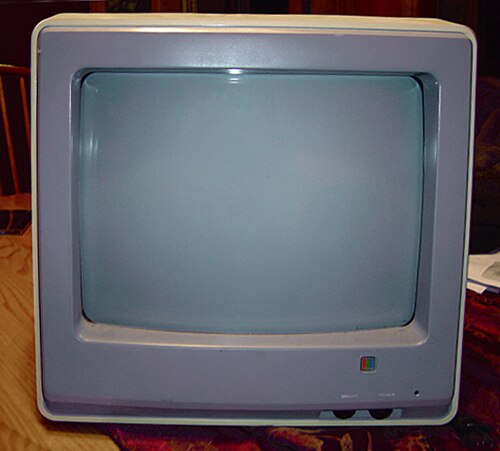

شاشة العرض المركبة ، أو شاشة الفيديو المركبة، هي أي شاشة عرض فيديو تناظرية تستقبل إشارة فيديو مركبة تناظرية بمواصفات محددة. [ 1 ] تُشفّر إشارة الفيديو المركبة جميع المعلومات على موصل واحد؛ ويتكون الكابل المركب من موصل حي واحد بالإضافة إلى موصل أرضي. تشمل الأجهزة الأخرى ذات وظائف العرض شاشات مزودة بواجهات وموصلات أكثر تطورًا توفر صورة أفضل، بما في ذلك VGA التناظري، و DVI الرقمي ، و HDMI ، و DisplayPort ؛ وأجهزة استقبال التلفزيون (TV) المستقلة، التي تستقبل وتعرض بث الفيديو بترددات الراديو (RF) باستخدام موالف داخلي . تُستخدم شاشات الفيديو لعرض مخرجات الكمبيوتر ، وكاميرات المراقبة التلفزيونية (مثل كاميرات المراقبة الأمنية)، وغيرها من التطبيقات التي تتطلب صورة ثنائية الأبعاد أحادية اللون أو ملونة.
المدخلات
تستخدم شاشات العرض المركبة عادةً مقابس RCA أو موصلات BNC لإدخال الفيديو. أما الأجهزة القديمة (في سبعينيات القرن الماضي) فكانت تستخدم في الغالب موصلات UHF . وعادةً ما تُقدم شاشات العرض المركبة البسيطة صورةً أقل جودةً من غيرها من الواجهات.
من حيث المبدأ، يمكن أن تحتوي الشاشة على نوع واحد أو أكثر من أنواع الإدخال المتعددة، بما في ذلك الإدخال المركب - بالإضافة إلى شاشات الإدخال المركب بحد ذاتها، تقبل العديد من الشاشات الإدخال المركب ضمن معايير أخرى. عمليًا، توقفت شاشات الكمبيوتر عن دعم الإدخال المركب مع انتشار واجهات أخرى.
يجب أن تحتوي الشاشة المركبة على جهاز عرض ثنائي الأبعاد مسطح تقريبًا مزود بدوائر لاستقبال إشارة مركبة تحتوي على معلومات الصورة والمزامنة، ومعالجتها إلى لون أحادي اللون وإضاءة ، أو الأحمر والأخضر والأزرق من RGB ، بالإضافة إلى نبضات المزامنة، وعرضها على شاشة، والتي كانت في الغالب شاشة CRT حتى القرن الحادي والعشرين، ثم لوحة رقيقة باستخدام LCD أو تقنية أخرى.
يُعدّ نوع التشفير المستخدم في كاميرا التلفزيون لدمج الإشارات، ونوع فك التشفير المستخدم في الشاشة لفصل الإشارات وتحويلها إلى ألوان RGB للعرض، عاملاً حاسماً في جودة هذه الشاشة. تتميز شاشات العرض المركبة بجودة عالية جداً، حيث تراوحت أسعار شاشات العرض المرجعية الاحترافية للبث بين 10 آلاف و15 ألف دولار أمريكي في عام 2000. وتُستخدم مرشحات التمشيط بشكل متكرر لتحسين جودة شاشة العرض المركبة.
الابتكارات المبكرة
في الأصل، استُخدمت هذه الشاشات في الاستوديوهات التجارية. وشهد الفيديو المركب أول استخدام منزلي لنسخ الأشرطة على أجهزة الفيديو . اعتمدت الحواسيب المبكرة، التجارية منها والهواة، في الغالب على أجهزة الطباعة عن بُعد للإخراج؛ وقد تعرض النماذج المنزلية البسيطة مجموعة من الأضواء ليتم تفسيرها كمعلومات ثنائية. لاحقًا، ظهر مفهوم " الآلة الكاتبة التلفزيونية" ، وهي في الواقع شاشة فيديو تُستخدم للمعلومات الرقمية؛ وقد طُبقت هذه التقنية كشاشات مخصصة وكواجهات لأجهزة استقبال التلفزيون الموجودة في العديد من المنازل. دُمجت شاشة عرض في العديد من الحواسيب. ومنذ أواخر السبعينيات، شاع استخدام الشاشات المركبة المستقلة، بما في ذلك في أجهزة Apple II ، و VIC -20 ، و Commodore 64 ، وحواسيب Atari ذات 8 بت ، و IBM PC المزودة ببطاقة CGA ، وبعض الأجهزة المتوافقة مع IBM PC ، وسلسلة Hewlett -Packard 200 ، وغيرها من الحواسيب المنزلية والتجارية في الثمانينيات. احتوت هذه الحواسيب على مخارج فيديو مركبة، وأحيانًا كانت تُرفق بشاشات مركبة مع الأنظمة. قامت بعض شركات الكمبيوتر ببيع شاشاتها المركبة بشكل منفصل لاستخدامها مع أجهزة الكمبيوتر الخاصة بها.
أجهزة ألعاب الفيديو المركبة
خلال الفترة نفسها، فضّلت أجهزة ألعاب الفيديو المنزلية استخدام تقنية تعديل الترددات اللاسلكية (RF Modulation) نظرًا لأن العديد من المستخدمين كانوا يمتلكون أجهزة تلفزيون ملونة تفتقر إلى مداخل الفيديو المركب. مع ذلك، في عام ١٩٨٥، صدر جهاز NES ، وكان أول جهاز ألعاب مزود بمخارج فيديو مركب مباشرة. على الرغم من أن جهاز NES 2 المُعاد تصميمه كان يفتقر إلى هذه المخارج، إلا أن جهاز Super NES ومعظم أجهزة الألعاب التي صدرت منذ ذلك الحين تضمنت مخارج الفيديو المركب المباشرة. بدءًا من أنظمة الجيل الخامس (مثل سوني بلاي ستيشن ونينتندو ٦٤ ) فصاعدًا، استخدمت العديد من أجهزة الألعاب هذه المخارج كوسيلة أساسية للاتصال بالتلفزيون، مما استلزم استخدام محول منفصل للأجهزة التي تفتقر إلى مداخل الفيديو المركب. حتى اليوم، لا يزال بعض المستخدمين يستخدمون شاشات عرض مركبة مستقلة لأغراض معينة، [ ٤ ] بما في ذلك أجهزة ألعاب الفيديو الحديثة، حتى مع ظهور أجهزة تلفزيون مزودة بموالف ومداخل فيديو مركب مدمجة.
مدخل مركب إلى جهاز غير مركب
عندما لا تتوفر شاشة مركبة، يمكن للجهاز الذي يتطلب واحدة استخدام مُعدِّل الترددات اللاسلكية لترميز خرج مركب على إشارة ترددات لاسلكية يمكن استقبالها بواسطة تلفزيون تناظري، وهو متوفر في العديد من المنازل حتى التحول الرقمي .
تتوفر أجهزة لتحويل الإشارة من الفيديو المركب إلى معايير أخرى مثل VGA التناظري أو HDMI الرقمي؛ وقد تُسمى هذه الأجهزة بمحولات الترقية أو محولات المسح ، مع العلم أن بعض هذه الأجهزة لا يدعم مدخلات الفيديو المركب. يلزم وجود محول مزود بإلكترونيات؛ فالكابل العادي لا يفي بالغرض.
مع وجود سوق كاملة مليئة بجميع أنواع الحلول لتحويل الفيديو المركب (أو معيار S-video ذي الصلة ) إلى جميع أنواع معايير نقل الفيديو الأخرى، فقد وفرت هذه الحلول فرصًا لإعادة استخدام الشاشات غير المركبة لإدخال الفيديو المركب، حيث تم أيضًا إعادة استخدام الشاشات المركبة نفسها لتطبيقات أخرى خاصة بها.
الاستخدام التجاري للشاشات المركبة
- تستخدم استوديوهات التلفزيون شاشات عرض فيديو مركبة مستقلة لفحص جودة الصورة الناتجة وتقييمها. عادةً ما تكون هذه الشاشات شاشات بث احترافية عالية الجودة، تُستخدم لعرض مخرجات كاميرات الفيديو الاحترافية ، وأجهزة تسجيل الفيديو ، ومولدات النصوص ، وأجهزة تحويل الأفلام إلى فيديو ، ووحدات معالجة الفيديو الرقمية . كما يمكن استخدامها عند اختبار أجهزة فيديو جديدة. لا تحتوي معظم شاشات العرض المركبة التجارية على دعم للصوت أو مكبرات صوت، حيث تتم معالجة نظام الصوت من خلال معدات صوتية عالية الجودة.
- تُستخدم شاشات العرض المركبة المستقلة بشكل شائع في أنظمة التلفزيون ذات الدائرة المغلقة والمراقبة بالفيديو.
بعض الشاشات المستخدمة في المراقبة بالفيديو تعطي صورة أحادية اللون.
السمات المشتركة
- صوت ستيريو
- موالف التلفزيون
- مداخل الصوت والفيديو الأمامية
- مدخل S-Video
- الترجمة المصاحبة
معايير الفيديو الأخرى
تشمل معايير الفيديو الأخرى ما يلي:
- فيديو RGB ، ثلاث إشارات: الأحمر والأخضر والأزرق، مع معلومات التزامن، على ثلاثة أسلاك من جهاز كمبيوتر أو مصدر آخر
- فيديو المكونات ، 3 إشارات مثل Y′UV أو Y، BY، RY
- يحتوي منفذ S-Video على إشارتين، إحداهما تحمل معلومات السطوع (اللمعان) والأخرى تحمل معلومات اللون (اللونية). تدعم معظم الشاشات المزودة بمداخل S-Video أيضًا مداخل الفيديو المركب.
- تتضمن العديد من معايير الفيديو الرقمي ، بما في ذلك DVI وHDMI
- VGA، معيار تناظري يستخدم لعرض الإشارات الرقمية
تدعم الشاشات أحيانًا عدة معايير. وقد يتطلب غياب بعض مداخل الفيديو شراء محولات إشارة لإعادة استخدام الأجهزة الإلكترونية غير المتوافقة.
