وصلة (ربط)

تشمل مزايا التجعيد مقارنةً باللحام ولف الأسلاك ما يلي:

• صُممت عملية التجعيد المتقنة والمنفذة جيدًا لتكون محكمة الإغلاق ضد الغازات، مما يمنع وصول الأكسجين والرطوبة إلى المعادن (التي غالبًا ما تكون معادن مختلفة) ويسبب التآكل.
• ولأنه لا يتم استخدام أي سبيكة (كما هو الحال في اللحام) فإن الوصلة أقوى ميكانيكيًا ^{[ 6 ]}
• يمكن استخدام الوصلات المضغوطة للكابلات ذات المقاطع العرضية الصغيرة والكبيرة، في حين أن الأسلاك ذات المقاطع العرضية الصغيرة فقط هي التي يمكن استخدامها مع لف الأسلاك ^{[ 6 ] [ 3 ]}

تُجرى عملية التجعيد عادةً بإدخال الطرفية في أداة التجعيد . يجب وضع الطرفية في أسطوانة التجعيد ذات الحجم المناسب. ثم يُدخل السلك في الطرفية بحيث يكون طرفه مستويًا مع فتحة خروج الطرفية لزيادة التلامس بين مقطعه العرضي. أخيرًا، تُستخدم مقابض أداة التجعيد لضغط الطرفية وإعادة تشكيلها حتى تُلحم على البارد بالسلك. ^{[ 3 ]}

قد تبدو الوصلة الناتجة غير محكمة عند حواف الطرف، ولكن هذا أمر مرغوب فيه لتجنب وجود حواف حادة قد تقطع الأسلاك الخارجية. إذا نُفذت العملية بشكل صحيح، فسيكون منتصف الوصلة مُشكّلاً بالضغط أو التشكيل على البارد.

تُستخدم أيضًا موصلات تجعيد أكثر تخصصًا، على سبيل المثال كموصلات إشارة على الكابلات المحورية في التطبيقات ذات الترددات الراديوية العالية ( VHF ، UHF ). غالبًا ما تتطلب هذه الموصلات أدوات تجعيد متخصصة لتشكيل التجعيد المناسب. ^{[ 7 ]}

تُعتبر نقاط التوصيل المضغوطة دائمة (أي لا يمكن إعادة استخدام الموصلات وأطراف الأسلاك). ^{[ 8 ]}

تُثبّت الموصلات المضغوطة بإدخال الطرف المكشوف لسلك مجدول في جزء من الموصل، ثم يُضغط ( يُكبس ) الموصل بإحكام حول السلك. ^{[ 9 ]} عادةً ما تتم عملية الكبس باستخدام أداة كبس خاصة مثل كماشة الكبس . ومن أهم مميزات الموصلات المضغوطة أن يكون التوصيل النهائي محكمًا ضد تسرب الغاز .

تُؤدي وصلات التجعيد الفعّالة إلى تشويه معدن الموصل بما يتجاوز حدّ المرونة ، مما يُسبب ضغط السلك وتوترًا في الموصل المحيط به، وتتعارض هذه القوى لتُنتج درجة عالية من الاحتكاك الساكن الذي يُثبّت الكابل في مكانه. وبفضل مرونة المعدن في وصلات التجعيد، فإنها تتمتع بمقاومة عالية للاهتزازات والصدمات الحرارية . ^{[ 10 ]}

يوجد نوعان رئيسيان من وصلات الأسلاك: ^{[ 11 ]}

• تتميز وصلات التثبيت ذات الأسطوانة المغلقة بفتحة أسطوانية للسلك، حيث تقوم أداة التثبيت بتغيير شكل المقطع العرضي الدائري الأصلي للطرف. هذه الطريقة في التثبيت أقل مقاومة للاهتزازات.
• تتميز أطراف التوصيل المفتوحة بوجود نتوءات معدنية على شكل حرف V أو U، حيث يقوم طرف التوصيل بثنيها وطيها فوق السلك قبل تثبيته بالطرف. ويُزعم أن أطراف التوصيل المفتوحة أسهل في التشغيل الآلي نظرًا لعدم الحاجة إلى توجيه السلك المجدول إلى الفتحة الضيقة لطرف التوصيل.

بالإضافة إلى شكلها، يمكن أيضًا تمييز الموصلات المضغوطة بعزلها (معزول أو غير معزول)، وما إذا كانت تُضغط على موصل (موصلات) السلك ( ضغط السلك ) أو على عزله ( ضغط العزل ). ^{[ 12 ]}

تُعدّ الوصلات المضغوطة بدائل شائعة للوصلات الملحومة. وهناك اعتبارات معقدة لتحديد الطريقة الأنسب ، وفي بعض الأحيان تُفضّل الوصلات المضغوطة للأسباب التالية:

• أسهل وأرخص وأسرع في إعادة إنتاجها بشكل موثوق في الإنتاج على نطاق واسع
• عدد أقل من العمليات الخطيرة أو الضارة التي تنطوي عليها عملية الإنهاء (تتطلب الوصلات الملحومة تنظيفًا قويًا وحرارة عالية وربما لحامًا سامًا).
• خصائص ميكانيكية فائقة محتملة بفضل تخفيف الإجهاد وعدم وجود خاصية امتصاص اللحام

تُستخدم الموصلات المضغوطة في العديد من التطبيقات، بما في ذلك توصيل الأسلاك بمحطات طرفية لولبية ، أو محطات طرفية شفرية ، أو محطات طرفية حلقية/مجرفية ، أو وصلات الأسلاك ، أو مزيج من هذه التطبيقات. يُطلق على الموصل الأنبوبي الشكل المزود بضغطتين لتوصيل الأسلاك بشكل متسلسل اسم موصل التوصيل المباشر .

تتضمن أطراف التوصيل أحادية السلك ما يلي:

• شفرة أو وصلة فصل سريع (مثل فاستون أو لوكار )
• رصاصة (مثل شور-بلاغ)
• وصلة طرفية
• لسان العلم
• لسان مستطيل
• لسان معقوف
• لسان مجرفة ( ذو حافة ، زنبرك قصير ، زنبرك طويل )
• لسان حلقي ( مشقوق ، منحرف )
• عدة ذكور
• باكارد 56
• دبوس (SAE/J928) ^{[ 18 ]}
• دبوس السلك

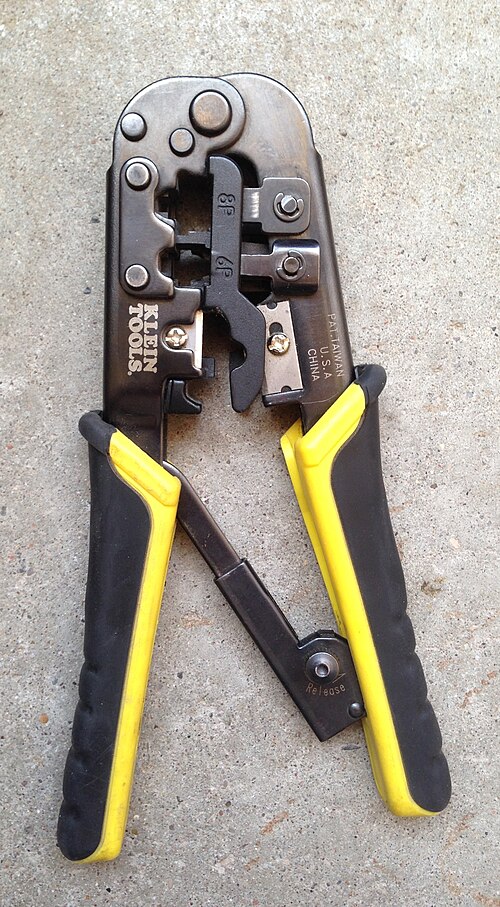

يُعد التجعيد أيضًا أسلوبًا شائعًا لربط الأسلاك بموصل متعدد الأطراف، كما هو الحال في موصلات Molex أو الموصلات المعيارية .

يمكن تصنيف الموصلات الدائرية التي تستخدم نقاط التلامس بالضغط على أنها ذات تحرير خلفي أو تحرير أمامي ، في إشارة إلى جانب الموصل حيث يتم تثبيت الدبابيس: ^{[ 19 ]}

• يتم تحرير نقاط التلامس الأمامية من الجهة الأمامية (جهة التلامس) للموصل، وإزالتها من الجهة الخلفية. تتشابك أداة الإزالة مع الجزء الأمامي من نقطة التلامس وتدفعها إلى الجهة الخلفية للموصل.
• يتم تحرير نقاط التلامس الخلفية وإزالتها من الجهة الخلفية (جهة السلك) للموصل. تقوم أداة الإزالة بتحرير نقاط التلامس من الخلف وسحبها من المثبت.

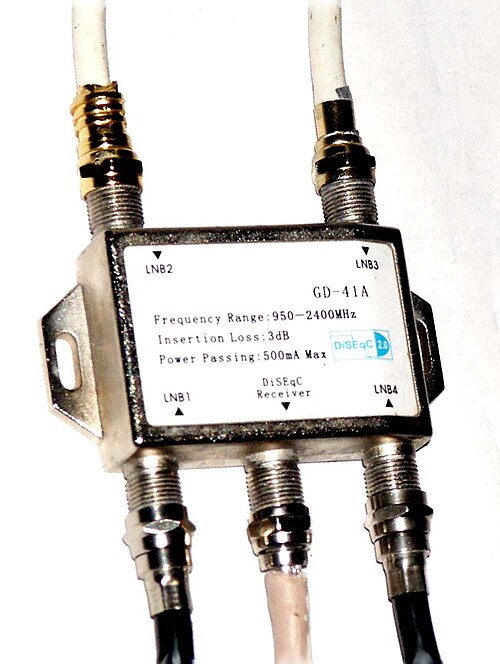

تُستخدم وصلات الكبس عادةً لتوصيل موصلات الترددات اللاسلكية، مثل موصلات BNC ، بالكابلات المحورية ^{[ 20 ]} بسرعة، كبديل للوصلات الملحومة . في العادة، يُكبس الموصل الذكري بالكابل، بينما يُوصل الموصل الأنثوي، غالبًا باستخدام وصلات ملحومة، بلوحة على الجهاز. تُستخدم أداة كهربائية أو يدوية خاصة ^{[ 21 ]} لتركيب الموصل. كما تُستخدم أدوات تجريد الأسلاك التي تُزيل الغلاف الخارجي والجديلة الواقية والعزل الداخلي إلى الأطوال الصحيحة في عملية واحدة ^{[ 22 ]} لتجهيز الكابل للكبس.

لن يكون التوصيل المضغوط موثوقًا إلا إذا تم استيفاء عدد من المعايير:

• لقد تم تشويه جميع الخيوط بدرجة كافية للتدفق البارد إلى الجسم الطرفي ^{[ 23 ]}
• قوة الضغط ليست خفيفة جدًا، وليست قوية جدًا ^{[ 24 ]}
• جسم الموصل ليس مشوهًا بشكل مفرط
• يجب أن تكون الأسلاك في حالة عمل جيدة، ولا يجوز أن تحتوي على خدوش أو شقوق أو قطع أو أي أضرار أخرى.
• يجب ألا تظهر على العازل أي علامات على الانضغاط أو السحب أو التآكل أو تغير اللون أو التفحم ^{[ 25 ]}
• لا تترك فراغات كبيرة داخل وصلة التثبيت (بسبب عدم وجود كمية كافية من السلك داخل الموصل).
• ينبغي أن يحتوي السلك على أكبر عدد ممكن من الخيوط، بحيث لا تؤثر بعض الأسلاك التالفة أو غير المُدخلة سلبًا على كثافة التجعيد، وبالتالي لا تؤدي إلى تدهور الخصائص الكهربائية والميكانيكية للوصلة. ^{[ 6 ]}

يمكن إعداد صور مجهرية للوصلات المضغوطة لتوضيح جودة الضغط وضعفه لأغراض التدريب وضمان الجودة. تُقطع الوصلة المُجمّعة عرضيًا، وتُصقل، وتُغسل بحمض النيتريك لإذابة أي غبار نحاسي قد يملأ الفراغات، مما قد يُعطي انطباعًا خاطئًا بجودة الضغط.

في صناعة المجوهرات، تُستخدم خرزات أو أنابيب التثبيت لعمل وصلات محكمة في الأسلاك الدقيقة، كما هو الحال في المشابك أو حلقات الربط. ويُستخدم ختم من الرصاص المضغوط (أو معدن لين آخر) لتثبيت الأسلاك المستخدمة في تثبيت أدوات التثبيت في الطائرات، أو لتقديم دليل مرئي على العبث عند تثبيت عداد المرافق أو كختم على حاويات الشحن.

في مجال السباكة ، يتجه بعض المناطق نحو استخدام وصلات الضغط لربط الأنابيب المعدنية، بدلاً من اللحام التقليدي أو "التثبيت بالحرارة". ويعود هذا التوجه جزئياً إلى تشديد القيود أو حظر العمليات التي تستخدم اللهب المكشوف، والتي قد تتطلب الآن تراخيص خاصة مكلفة.

عند وصل أجزاء من أنابيب معدنية أنبوبية، مثل أنابيب دخان مواقد الحطب، أو أنابيب تصريف مياه الأمطار، أو عند تركيب قنوات التهوية، تُعالج إحدى نهايتي الأنبوب بأداة كبس لتكوين وصلة انزلاقية مع الجزء التالي من القناة. لن تكون الوصلة محكمة الإغلاق تمامًا، ولكنها ستكون كافية لنقل السوائل ذات الضغط المنخفض. يمكن ترتيب وصلات الكبس لمنع تراكم الأوساخ.

تُستخدم عملية التجعيد عادةً حول حواف الفطائر والمعكرونة المحشوة مثل الرافيولي لإحكام إغلاقها من الداخل عن طريق ربط طبقتي العجين العلوية والسفلية. يمكن القيام بذلك بالأصابع أو الشوكة أو أداة التجعيد. تتكون أداة التجعيد، والمعروفة أيضًا باسم عجلة التجعيد، من مقبض وعجلة ذات نقش متموج. كما توجد أيضًا ملاقط التجعيد.
