مرشح DSL

مرشح DSL (يُطلق عليه أيضًا مقسم DSL أو المرشح الدقيق ) هو مرشح تمرير منخفض تناظري مثبت بين الأجهزة التناظرية (مثل الهواتف أو أجهزة المودم التناظرية) وخط خدمة الهاتف القديم العادي (POTS). يمنع مرشح DSL التداخل بين مثل هذه الأجهزة وخدمة خط المشترك الرقمي (DSL) المتصلة بنفس الخط. بدون مرشحات DSL، يمكن للإشارات أو الأصداء من الأجهزة التناظرية في أعلى نطاق ترددها أن تقلل من الأداء وتخلق مشاكل اتصال بخدمة DSL، بينما يمكن للإشارات من خدمة DSL في أسفل نطاقها أن تسبب ضوضاء الخط ومشاكل أخرى للأجهزة التناظرية.

تم وصف مفهوم مرشح الترددات المنخفضة لـ ADSL لأول مرة في عام 1996 بواسطة Vic Charlton أثناء عمله في اتحاد تطوير العمليات الكندي: مرشح الترددات المنخفضة على جميع الهواتف. ^[1]

مرشحات DSL عبارة عن أجهزة سلبية، ولا تتطلب مصدر طاقة للعمل. قد تحتوي بعض المرشحات عالية الجودة على ترانزستورات نشطة لتحسين الإشارة.

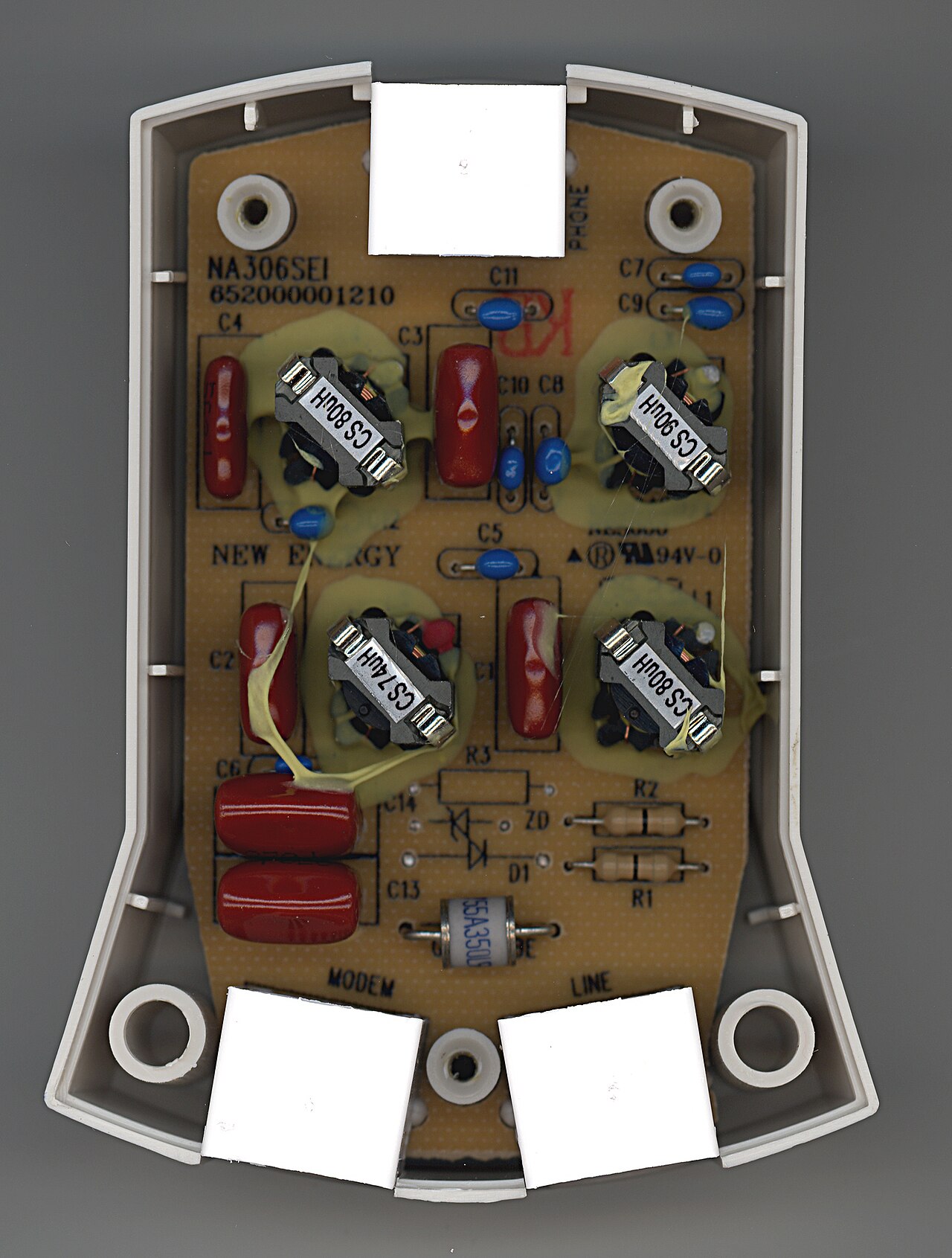

العامل المميز الأساسي بين المرشحات عالية الجودة والمرشحات منخفضة الجودة هو استخدام الترانزستورات في المرشحات النشطة عالية الجودة (والأكثر تكلفة)، بالإضافة إلى المكونات المعتادة مثل المكثفات والمقاومات ونوى الفريت، في حين تفتقر المرشحات السلبية منخفضة الجودة إلى الترانزستورات.

تتضمن عملية التركيب النموذجية لمنزل قائم تركيب مرشحات DSL على كل هاتف وجهاز فاكس ومودم نطاق صوتي وأجهزة نطاق صوتي أخرى في المنزل، مع ترك مودم DSL كجهاز وحيد غير مفلتر. بالنسبة للهواتف المثبتة على الحائط، يكون المرشح على شكل لوحة معلقة على حامل الحائط القياسي، حيث يتم تعليق الهاتف بدوره.

في الحالات التي يكون فيها من الممكن تشغيل كابلات جديدة، قد يكون من المفيد تقسيم خط الهاتف بعد دخوله إلى المنزل، وتثبيت مرشح DSL واحد على أحد الساقين وتمريره إلى كل مقبس في المنزل حيث سيتم استخدام جهاز تناظري ، وتخصيص الساق الأخرى (غير المفلترة) لمودم DSL. قد تكون بعض الأجهزة مثل أجهزة الإنذار التي تتم مراقبتها وأجهزة الهاتف للصم ، وخاصة بعض الطرز القديمة التي تستخدم مقرنًا صوتيًا ، متصلة سلكيًا وقد لا تقبل مرشح DSL بسهولة. يمكن تصفية بعض هذه الأجهزة بنجاح باستخدام مرشح DSL أو موزع، خاصةً إذا تم تحويل الاتصال السلكي إلى اتصال موصول.

إذا لم يكن من العملي تمديد كابلات جديدة، فما زال من الممكن في بعض الحالات تقسيم خط الهاتف عند نقطة الدخول. إذا تم استخدام كابل من الفئة 3 أو كابل من الفئة 4 أو كابل من الفئة 5 لتوصيل المبنى ولم يتم استخدام زوج واحد على الأقل من الأسلاك في الكابل، فيمكن تركيب مرشح DSL "للمنزل بالكامل" عند نقطة الدخول، وعادة ما يكون صندوق جهاز واجهة الشبكة (NID). على الرغم من أنه يمكن استخدام مرشح خطي لهذا الغرض، إلا أن هناك مرشحات خاصة للمنزل بالكامل متاحة لتسهيل التثبيت. يتم توصيل زوج الأسلاك الذي يتصل بالهواتف وأجهزة الفاكس بتغذية شركة الهاتف من خلال المرشح، بينما يتم توصيل زوج الأسلاك الذي يتصل بمودم DSL مباشرة بتغذية شركة الهاتف، دون تصفية. عند مقبس الحائط حيث يتم تثبيت مودم DSL، يتم استخدام محول مقسم تجاري ثنائي الخط يضع كل خط من الكابل على منفذ مقبس خاص به، متصلًا كخط 1. يتم توصيل الهاتف، إن وجد، بمقبس الخط 1 ويتم توصيل مودم DSL بمقبس الخط 2 للمحول، ولكن يتم تغذيته من خلال جهات اتصال الخط 1 في موقع المقبس هذا. نظرًا لطبيعة الحماية الذاتية لأزواج الأسلاك المجدولة ، فإن تقنية مشاركة الكابلات هذه تعمل بشكل جيد مع كابلات الفئة 4 و5. نظرًا لأن كابلات الفئة 3 القديمة تحتوي على أربعة خيوط متوازية من الأسلاك، فهناك تداخل وتدهور في إشارة ADSL بين الأزواج، لذلك يجب أن يقتصر مشاركة الكابلات على 20 مترًا (65 قدمًا) أو نحو ذلك. يوفر هذا النهج قدرًا كبيرًا من المال والعمالة، حيث قد تحدث التغييرات الوحيدة في أسلاك المبنى عند NID والمعدات الإضافية الوحيدة المطلوبة هي محول مقسم ثنائي الخط. إذا لم يكن زوج الأسلاك في الخط 2 متصلاً في الأصل بمقبس الحائط حيث سيتم استخدام مودم DSL، فقد يكون من الضروري إكمال هذه الخطوة أيضًا.

تحتوي بعض أجهزة مودم DSL على دارات ترشيح مدمجة، والتي يمكن توصيل الهواتف وأجهزة الفاكس بها.
