خط DSL الفائق
أجهزة إرسال واستقبال خطوط المشتركين الرقمية عالية السرعة
حالةبالقوة
بدأت السنة2001
أحدث إصدار(11/15)
نوفمبر 2015
منظمةالاتحاد الدولي للاتصالات
لجنةاللجنة الدراسية رقم 15 التابعة لقطاع تقييس الاتصالات بالاتحاد الدولي للاتصالات
المعايير ذات الصلةج.993.1 ، ج.993.2
اِختِصاصالاتصالات السلكية واللاسلكية
رخصةمتاح مجانًا
موقع إلكترونيwww.itu.int/rec/T-REC-G.993.2

خط المشترك الرقمي عالي السرعة للغاية ( VDSL ) [1] وخط المشترك الرقمي عالي السرعة للغاية 2 ( VDSL2 ) [2] هما تقنيات خط المشترك الرقمي (DSL) التي توفر نقل البيانات بشكل أسرع من المعايير السابقة لخط المشترك الرقمي غير المتماثل (ADSL) G.992.1 و G.992.3 (ADSL2) و G.992.5 (ADSL2+).

تقدم تقنية VDSL سرعات تصل إلى 52  ميجابت/ثانية في اتجاه مجرى النهر و16 ميجابت/ثانية في اتجاه المنبع ، [3] عبر زوج واحد مجدول من الأسلاك النحاسية باستخدام نطاق التردد من 25  كيلو هرتز إلى 12 ميجا هرتز. [4] تعني هذه المعدلات أن تقنية VDSL قادرة على دعم التطبيقات مثل التلفزيون عالي الدقة، بالإضافة إلى خدمات الهاتف (الصوت عبر IP) والوصول العام إلى الإنترنت، عبر اتصال واحد. يتم نشر تقنية VDSL عبر الأسلاك الموجودة المستخدمة في خدمة الهاتف التناظرية واتصالات DSL ذات السرعة المنخفضة. تمت الموافقة على هذا المعيار من قبل الاتحاد الدولي للاتصالات (ITU) في نوفمبر 2001.

تستخدم أنظمة الجيل الثاني ( VDSL2 ؛ ITU-T G.993.2 المعتمدة في فبراير 2006) [5] ترددات تصل إلى 30 ميجا هرتز لتوفير معدلات بيانات تتجاوز 100 ميجا بت/ثانية في نفس الوقت في كل من الاتجاهين العلوي والسفلي. يتم تحقيق أقصى معدل بت متاح في نطاق يبلغ حوالي 300 متر (980 قدمًا)؛ يتدهور الأداء مع زيادة التوهين في الحلقة المحلية .

التطوير المفاهيمي

نُشر مفهوم VDSL لأول مرة في عام 1991 من خلال دراسة بحثية مشتركة بين Bellcore و Stanford . بحثت الدراسة عن خلفاء محتملين لـ HDSL السائد آنذاك و ADSL الجديد نسبيًا ، وكلاهما بسرعة 1.5 ميجابت/ثانية. وعلى وجه التحديد، استكشفت الدراسة جدوى معدلات البيانات المتماثلة وغير المتماثلة التي تتجاوز 10 ميجابت/ثانية على خطوط الهاتف القصيرة.

يعد معيار VDSL2 تحسينًا لمعيار ITU T G.993.1 الذي يدعم النقل غير المتماثل والمتماثل بمعدل بيانات صافٍ ثنائي الاتجاه يصل إلى 400 ميجابت في الثانية على أزواج مجدولة باستخدام نطاق ترددي يصل إلى 35 ميجاهرتز.

معايير VDSL

نظام DSL

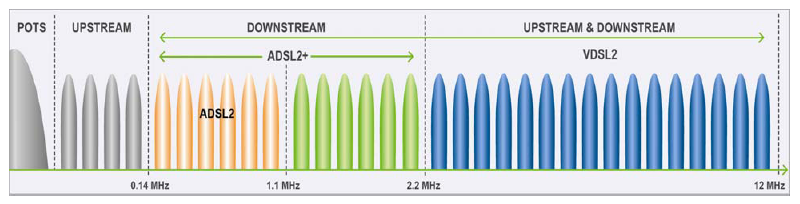

يستخدم اتصال VDSL ما يصل إلى سبعة نطاقات تردد، وبالتالي يمكن تخصيص معدل البيانات بين الاتجاهين العلوي والسفلي بشكل مختلف اعتمادًا على عرض الخدمة ولوائح الطيف. حدد معيار VDSL من الجيل الأول كل من تعديل سعة التربيع (QAM) والتعديل المتعدد النغمات المنفصل (DMT). في عام 2006، قامت ITU-T بتوحيد VDSL في التوصية G.993.2 التي حددت تعديل DMT فقط لـ VDSL2.

إصدار الاسم القياسي الاسم الشائع معدل المصب معدل المنبع تمت الموافقة على
خط DSL الفائق المعيار الدولي للاتصالات G.993.1 خط DSL الفائق 55 ميجابت/ثانية 3 ميجابت/ثانية 2001-11-29
خط VDSL2 المعيار الدولي للاتصالات G.993.2 خط VDSL2 200 ميجابت/ثانية 100 ميجابت/ثانية 2006-02-17
VDSL2-Vplus الاتحاد الدولي للاتصالات G.993.2
التعديل 1 (15/11)		 ملحق VDSL2 Q
VPlus/35b		 300 ميجابت/ثانية 100 ميجابت/ثانية 2015-11-06

خط VDSL2

خزانة VDSL2 أعلى خزانة الكابلات النحاسية في إيطاليا.

VDSL2 هو تعزيز لـ VDSL مصمم لدعم نشر واسع النطاق لخدمات الثلاثية مثل الصوت والفيديو والبيانات والتلفزيون عالي الدقة (HDTV). ويهدف VDSL2 إلى تمكين المشغلين وشركات النقل من ترقية البنية التحتية xDSL الحالية تدريجيًا وبشكل مرن وبتكلفة فعالة.

تم توحيد البروتوكول في قطاع الاتصالات التابع للاتحاد الدولي للاتصالات ( ITU-T ) باعتباره التوصية G.993.2. وتم الإعلان عن الانتهاء منه في 27 مايو 2005، [5] وتم نشره لأول مرة في 17 فبراير 2006. وتم نشر العديد من التصحيحات والتعديلات من عام 2007 إلى عام 2011. [2]

يسمح VDSL2 بنقل معدلات بيانات مجمعة غير متماثلة ومتماثلة تصل إلى 300+ ميجابت/ثانية في الاتجاهين الصاعد والهابط على أزواج مجدولة باستخدام نطاق ترددي يصل إلى 35 ميجاهرتز في أحدث إصدار له. [6] يتدهور بسرعة من الحد الأقصى النظري البالغ 350 ميجابت/ثانية عند المصدر إلى 100 ميجابت/ثانية عند 500 متر (1640.42 قدمًا) و50 ميجابت/ثانية عند 1000 متر (3280.84 قدمًا)، ولكنه يتدهور بمعدل أبطأ بكثير من هناك، ويتفوق على VDSL. بدءًا من 1600 متر (1 ميل) فإن أدائه يساوي ADSL2+ . [7]

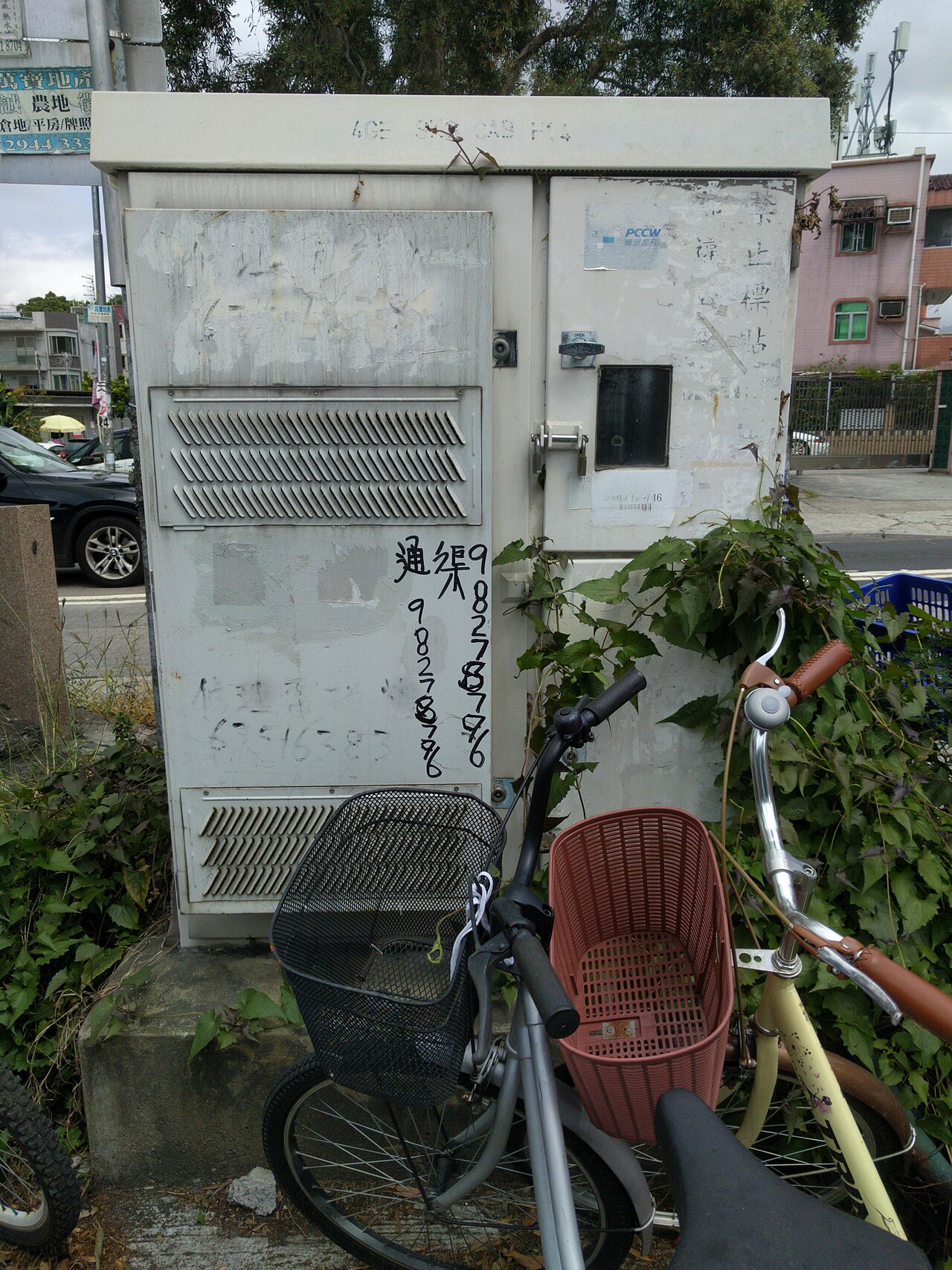

خزانة DSLAM VDSL2 تم تركيبها بواسطة PCCW في بات هيونج ، هونج كونج .
مهندس Openreach يعمل في خزانة VDSL في المملكة المتحدة

إن الأداء طويل المدى الذي يشبه ADSL هو أحد المزايا الرئيسية لـ VDSL2. تتمتع الأنظمة التي تدعم LR-VDSL2 بالقدرة على دعم سرعات تتراوح بين 1-4 ميجابت/ثانية (في اتجاه مجرى النهر) على مسافات تتراوح بين 4-5 كم (2.5-3 ميل)، مما يزيد تدريجيًا من معدل البت حتى يصل إلى 100 ميجابت/ثانية متماثلة مع تقصير طول الحلقة. وهذا يعني أن الأنظمة القائمة على VDSL2، على عكس أنظمة VDSL، لا تقتصر على الحلقات المحلية القصيرة أو وحدات MTU/MDU فقط، [ بحاجة لتوضيح ] ولكن يمكن استخدامها أيضًا للتطبيقات متوسطة المدى.

يمكن استخدام الربط (ITU-T G.998.x) لدمج أزواج متعددة من الأسلاك لزيادة السعة المتاحة، أو توسيع نطاق شبكة النحاس. يمكن استخدام شبكات الوصول الهجين [8] لدمج xDSL مع الشبكات اللاسلكية. يتيح هذا لمشغلي الشبكة توفير خدمات وصول أسرع إلى الإنترنت عبر خطوط طويلة.

في بلس/35 ب

Vplus هي تقنية لتحقيق سرعات أعلى عبر شبكات VDSL2 الحالية. تم تطويرها بواسطة Alcatel-Lucent وتم توحيدها في نوفمبر 2015 في ITU G.993.2 Amendment 1 كملف تعريف VDSL2 35b. [2] تعد بتقديم سرعات تصل إلى 300 ميجابت في الثانية في اتجاه مجرى النهر و100 ميجابت في الثانية في اتجاه المنبع على حلقات أقصر من 250 مترًا. في الحلقات الأطول، تتراجع Vplus إلى أداء التوجيه VDSL2 17a. [9] تستخدم Vplus نفس تباعد النغمات مثل VDSL2 17a للسماح بالتوجيه عبر خطوط Vplus (35b) و17a، وبالتالي النشر المختلط والتقديم السلس لـ Vplus. [9]

الملفات الشخصية

يحتوي معيار VDSL1 على ثلاث خطط نطاق: الملحق أ (خطة النطاق غير المتماثلة)، والملحق ب (خطة النطاق المتماثلة)، والملحق ج (خطة النطاق Fx). كان الملحق أ والملحق ب يُطلق عليهما سابقًا الخطة 998 والخطة 997 على التوالي. تم تصميم الملحق ج من VDSL1 للاستخدام في السويد فقط ويستخدم ترددًا متغيرًا يفصل بين النطاق الثاني المتجه نحو المصب والنطاق الثاني المتجه نحو المنبع. تحتوي جميع خطط نطاق VDSL1 على طيف يصل إلى 12 ميجا هرتز، لذا يجب أن يكون طول حلقات النحاس أقصر من ADSL. [10] [11]

يحدد معيار VDSL2 مجموعة واسعة من الملفات التعريفية التي يمكن استخدامها في هياكل نشر VDSL المختلفة؛ في المكتب المركزي، أو في الخزانة أو في المبنى على سبيل المثال. [12]

حساب تعريفي النطاق الترددي
( ميجا هرتز ) 		عدد الناقلين
الإجمالي
عرض النطاق الناقل
(كيلوهرتز) 		الحد الأقصى لإجمالي القدرة
المرسلة في اتجاه مجرى النهر ( ديسيبل ميلي وات )
الحد الأقصى للإنتاجية في اتجاه مجرى النهر ( ميغابت/ثانية )

الحد الأقصى للإنتاجية الصاعدة (ميغابت/ثانية)

8أ 8.832 2048 4.3125 +17.5 50 16
8ب 8.832 2048 4.3125 +20.5 50 16
8ج 8.500 1972 4.3125 +11.5 50 16
8د 8.832 2048 4.3125 +14.5 50 16
12أ 12 2783 4.3125 +14.5 68 22
12ب 12 2783 4.3125 +14.5 68 22
17أ 17.664 4096 4.3125 +14.5 150 50
30أ 30.000 3479 8.625 +14.5 230 100
35ب 35.328 8192 4.3125 +17.0 300 100

توجيه VDSL2

التوجيه هو طريقة إرسال تستخدم تنسيق إشارات الخطوط لتقليل مستويات التداخل وتحسين الأداء. ويستند إلى مفهوم إلغاء الضوضاء ، تمامًا مثل سماعات الرأس التي تعمل على إلغاء الضوضاء . يصف معيار ITU-T G.993.5 ، "إلغاء FEXT الذاتي (التوجيه) للاستخدام مع أجهزة الإرسال والاستقبال VDSL2" (2010)، والمعروف أيضًا باسم G.vector ، التوجيه لـ VDSL2. يقتصر نطاق التوصية ITU-T G.993.5 على وجه التحديد على إلغاء FEXT الذاتي ( التداخل البعيد ) في اتجاهي المصب والمنبع. يتم إلغاء التداخل البعيد (FEXT) الناتج عن مجموعة من أجهزة الإرسال والاستقبال القريبة والتي تتداخل مع أجهزة الإرسال والاستقبال البعيدة لنفس المجموعة. يحدث هذا الإلغاء بين أجهزة الإرسال والاستقبال VDSL2، وليس بالضرورة من نفس الملف الشخصي. [13] [14] هذه التقنية مشابهة لتقنية G.INP وتقنية Seamless Rate Adaptation (SRA). [15]

على الرغم من إمكانية تنفيذ ذلك من الناحية الفنية، إلا أن التوجيه غير متوافق مع تفكيك الحلقة المحلية اعتبارًا من عام 2022 ، ولكن التعديلات المعيارية المستقبلية قد توفر حلاً. [ بحاجة لمصدر ]

التوجيه الفائق VDSL2+

التوجيه الفائق  [de] هو تطور لتقنية التوجيه التي اخترعتها وطبقتها على نطاق واسع شركة Deutsche Telekom ، [16] [17] والتي تزيد من مقاومة التداخل والتداخل وتسمح باتصالات إنترنت مستقرة في المنزل بسرعة 250  ميجابت في الثانية في اتجاه مجرى النهر و100 ميجابت في الثانية في اتجاه المنبع .
