12AX7

12AX7 (المعروف أيضًا باسم ECC83 ^{[ 1 ]} ) هو أنبوب تفريغ ثنائي ثلاثي مصغر ذو كسب جهد عالٍ . تم تطويره حوالي عام 1946 من قبل مهندسي شركة RCA ^{[ 2 ]} في كامدن، نيو جيرسي ، تحت رقم التطوير A-4522، وتم طرحه للبيع العام تحت اسم 12AX7 في 15 سبتمبر 1947.

كان من المفترض أن يكون الصمام 12AX7 بديلاً لعائلة صمامات 6SL7 ثنائية التريود المستخدمة في تطبيقات الصوت. وباعتباره خيارًا شائعًا لمضخمات الصوت الأنبوبية للغيتار، فإن استمرار استخدامه في هذه الأجهزة القديمة يجعله واحدًا من الصمامات المفرغة القليلة ذات الإشارة الصغيرة التي لا تزال تُنتج بشكل مستمر منذ طرحها.

الصمام 12AX7 هو صمام ثلاثي مزدوج يتكون أساسًا من اثنين من الصمامات الثلاثية الموجودة في الصمام 6AV6، وهو صمام ثلاثي مزدوج. يُعد الصمام 6AV6 نسخة مصغرة (بمهبط واحد فقط) من الصمام الثلاثي والصمامات الثنائية الموجودة في الصمام الثماني 6SQ7 (وهو صمام ثلاثي مزدوج يُستخدم في أجهزة راديو AM)، والذي يشبه إلى حد كبير الصمام الثلاثي-الثنائي من النوع 75 الأقدم الذي يعود تاريخه إلى عام 1930.

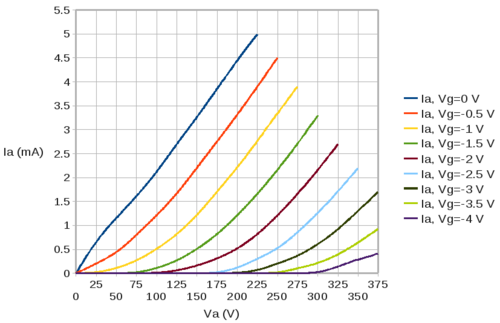

يُعدّ الصمام الثلاثي 12AX7 صمامًا عالي الكسب (معامل تضخيم نموذجي 100) ومنخفض التيار الموجب، وهو الأنسب لتضخيم جهد الصوت المنخفض. في هذا السياق، يُستخدم على نطاق واسع في مراحل ما قبل التضخيم (مدخل ومستوى متوسط) لمضخمات الصوت. يتميز بسعة ميلر عالية نسبيًا ، مما يجعله غير مناسب للاستخدام في نطاق الترددات الراديوية.

عادةً ما يتم تكوين صمام 12AX7 ثلاثي الأقطاب بمقاومة لوحة عالية القيمة، 100 كيلو أوم في معظم مضخمات الغيتار و220 كيلو أوم أو أكثر في أجهزة الصوت عالية الدقة. غالبًا ما يتم توفير انحياز الشبكة بواسطة مقاومة الكاثود. إذا لم يتم تجاوز مقاومة الكاثود، يتم إدخال تغذية راجعة سالبة، ويوفر كل نصف من صمام 12AX7 كسب جهد نموذجي يبلغ حوالي 30؛ عامل التضخيم هو في الأساس ضعف أقصى كسب للمرحلة، حيث يجب مطابقة معاوقة اللوحة. وبالتالي، يكون نصف الجهد عبر الصمام في حالة الراحة، والنصف الآخر عبر مقاومة الحمل. يمكن تجاوز مقاومة الكاثود لتقليل أو إزالة التغذية الراجعة السالبة للتيار المتردد وبالتالي زيادة الكسب؛ يبلغ أقصى كسب حوالي 60 مرة مع حمل لوحة 100 كيلو أوم، وكاثود منحاز مركزيًا ومتجاوز، ويكون أعلى مع حمل لوحة أكبر. ^{[ 3 ]}

${\displaystyle A_{v}=\mu \times R_{tot}/(r_{P}+R_{tot}+(R_{K}\times (\mu +1))}$

أين${\displaystyle A_{v}}$= كسب الجهد،${\displaystyle \mu }$هو عامل تضخيم الصمام،${\displaystyle r_{P}}$هي المقاومة الداخلية للصفيحة،${\displaystyle R_{K}}$هي مقاومة الكاثود و${\displaystyle R_{tot}}$هو التركيب المتوازي لـ${\displaystyle R_{P}}$(مقاومة اللوحة الخارجية) و${\displaystyle R_{load}}$إذا تم تجاوز مقاومة الكاثود، فاستخدم${\displaystyle R_{K}=0}$.

يشير الرقم "12" الأولي في المعرف إلى متطلبات سخان 12 فولت؛ ومع ذلك، يحتوي الأنبوب على سخان مركزي بحيث يمكن استخدامه في دوائر سخان 6.3 فولت أو 12.6 فولت.

يُعدّ الصمام 12AX7 العضو الأكثر شيوعًا في عائلة الصمامات المفرغة ثنائية التريود، التي أصبحت فيما بعد عائلة كبيرة، وتُصنّع في جميع أنحاء العالم، وتشترك جميعها في نفس ترتيب الأطراف (EIA 9A). تستخدم معظمها سخانات يمكن توصيلها اختياريًا على التوالي (12.6 فولت، 150  مللي أمبير) أو على التوازي (6.3 فولت، 300  مللي أمبير). تشمل الصمامات الأخرى، التي يمكن استخدامها في بعض الحالات بشكل تبادلي في حالات الطوارئ أو لخصائص أداء مختلفة، الصمامات 12AT7 و 12AU7 و 12AV7 و12AY7، بالإضافة إلى الصمام 12U7 منخفض الجهد، والعديد من الصمامات ثنائية التريود من سلسلة EIA ذات الأرقام الأربعة. وتغطي هذه الصمامات نطاقًا واسعًا من كسب الجهد والتوصيلية . وقد صُممت إصدارات مختلفة من كل صمام لتحسين المتانة، وتقليل الضوضاء الميكروفونية ، والاستقرار، والعمر الافتراضي، وما إلى ذلك.

توفر تلك التصاميم الأخرى كسب جهد أقل (مقابل تيار لوحة أعلى) مقارنةً بـ 12AX7 (الذي يتميز بكسب جهد أو${\displaystyle A_{v}}$(من 100)، وهي أكثر ملاءمة لتطبيقات الترددات العالية.

بعض التصاميم الأمريكية المشابهة للصمام 12AX7:

• 12AD7 (10 أكتوبر 1955 - سخان 225 مللي أمبير - طنين منخفض)
• 12AT7 ^{[ 4 ]} (20 مايو 1947، مزدوج 6AB4،${\displaystyle A_{v}}$= 60)
• 12AU7 (18 أكتوبر 1946، مزدوج 6C4، ^{[ 5 ]}${\displaystyle A_{v}}$= 17-20)
• 12AV7 (14 فبراير 1950 - مزدوج 6BC4،${\displaystyle A_{v}}$= 37-41)
• 12AX7 (15 سبتمبر 1947 - ثنائي 6DR4، يشبه أيضًا ثماني 6SL7،${\displaystyle A_{v}}$= 100) ثنائي 12AV6 (6AV6)
• 12AY7 (7 ديسمبر 1948 -${\displaystyle A_{v}}$= 44، لاستخدام مضخم الصوت المسبق) ^{[ 6 ]}
• 12AZ7 (2 مارس 1951 - سخان 225 مللي أمبير،${\displaystyle A_{v}}$= 60)
• 12DF7 (${\displaystyle A_{v}}$= 100، ضوضاء ميكروفونية منخفضة)
• 12DT7 (${\displaystyle A_{v}}$= 100)
• 12DW7 ^{[ 7 ]} (الثلاثي الأول:${\displaystyle A_{v}}$= 100، الصمام الثلاثي الثاني:${\displaystyle A_{v}}$= 17)
• 12U7 (${\displaystyle A_{v}}$= 20، للاستخدام في أجهزة الراديو الخاصة بالسيارات التي تعمل بمصدر طاقة لوحة 12 فولت)

على الرغم من أنها معروفة بشكل شائع في أوروبا بتسمية أنبوب مولارد-فيليبس ECC83، إلا أن هناك اختلافات أوروبية أخرى موجودة أيضًا بما في ذلك الإصدارات منخفضة الضوضاء 12AX7A و12AD7 و6681 و7025 و7729؛ والإصدارات الأوروبية B339 وB759 وCV492 وCV4004 وCV8156 وCV8222 وECC803 وECC803S وE2164 وM8137؛ والإصدارات منخفضة الضوضاء ذات الكسب المنخفض 5751 و6851، والمخصصة لمعدات إلكترونيات الطيران .

في الاستخدام الأوروبي، كان يُشار غالبًا إلى الصمامات ذات الجودة الخاصة من خلال تبديل الأحرف والأرقام في الاسم: كان E83CC صمام ECC83 ذو جودة خاصة. أما في الولايات المتحدة، فإن حرف "W" في التسمية، كما في 12AX7WA، يشير إلى أن الأنبوب متوافق مع مواصفات عسكرية ذات موثوقية أعلى.

يشير الحرف "E" في التسمية الأوروبية إلى أن هذا الصمام مزود بسخان يعمل بجهد 6.3 فولت، بينما تشير التسمية الأمريكية 12AX7 إلى أنه مزود بسخان يعمل بجهد 12.6 فولت. ويمكن بالطبع توصيله للعمل بأي من الجهدين.

اعتبارًا من عام 2022تتوفر إصدارات من صمام 12AX7/ECC83 من الشركات المصنعة التالية:

• في روسيا : شركة نيو سينسور ، التي تنتج أنابيب تحت العلامات التجارية سوفيتك ، وإلكترو-هارمونيكس ، وسفيتلانا، وتونغ-سول ، ومولارد
• في سلوفاكيا : شركة JJ Electronic (إنتاج سنوي يبلغ حوالي مليوني وحدة) [بحاجة لمصدر]
• في الصين : شركة هينغيانغ للإلكترونيات ، تُباع منتجاتها من الأنابيب الإلكترونية ^{[ 8 ]} تحت العلامتين التجاريتين Psvane وTAD ^{[ 9 ]} . تمتلك الشركة مصنعها المستقل في جنوب الصين ^{[ 10 ]} (مصنع غويغوانغ السابق للأنابيب الإلكترونية) ^{[ 11 ]} ، وقد استحوذت مؤخرًا على خط إنتاج أنابيب الإشارة الصغيرة السابق من مصنع تيانجين كوان تشنغ (تي جيه فول ميوزيك) ^{[ 12 ].}

•

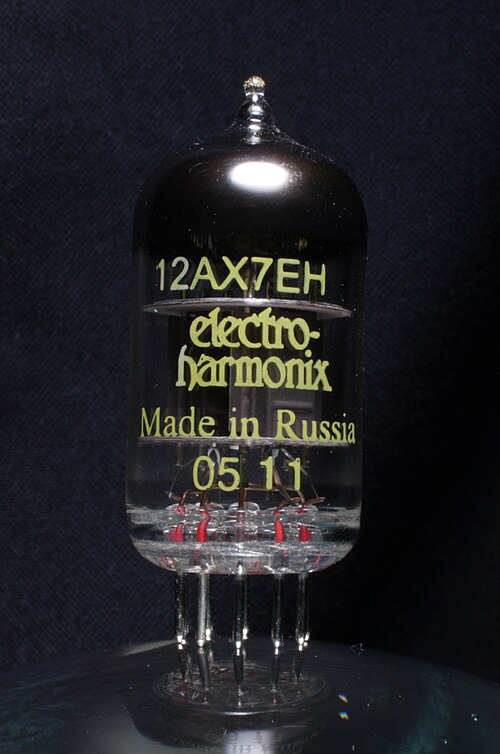

  إلكترو-هارمونيكس 12AX7EH
•

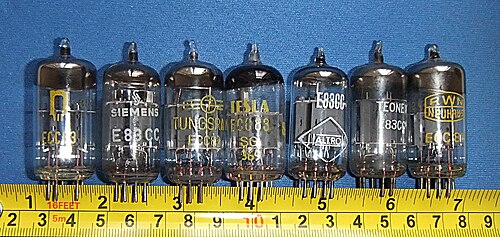

  أنواع مختلفة من أنابيب 12AX7، مع شريط قياس لتحديد الحجم
•
  Tungsram ECC83 أثناء التشغيل
•
  فيليبس JAN 12AX7WA (الجيش والبحرية المشتركة)
