جهاز استقبال ستيريو مارانتز 2050L AM/FM (الولايات المتحدة الأمريكية؛ 1978-1980) [ 1 ]

في مجال الإلكترونيات والراديو ، يعتبر الموالف نوعًا من أنظمة الاستقبال الفرعية التي تقوم باختيار واستقبال وفك تشفير الإرسالات الراديوية، مثل بث AM أو FM ، وتحويل الإشارة المستلمة إلى شكل مناسب لمزيد من المعالجة أو الإخراج، مثل إرسالها إلى مكبر صوت أو مكبر صوت .

يشير فعل "ضبط" في سياقات الراديو إلى ضبط جهاز الاستقبال لاكتشاف تردد الموجة الحاملة لإشارة الراديو المطلوبة التي تستخدمها محطة راديو معينة.

جهاز الاستقبال هو أيضاً منتج صوتي منزلي مستقل ، أو مكون ، أو جهاز يُسمى جهاز استقبال AM/FM أو جهاز استقبال ستيريو ، وهو جزء من نظام صوتي عالي الدقة أو نظام ستيريو، أو جهاز استقبال تلفزيوني للبث التلفزيوني . كانت أجهزة الاستقبال منتجاً إلكترونياً استهلاكياً رئيسياً في القرن العشرين، ولكنها عملياً تُدمج في منتجات أخرى في العصر الحديث، مثل أجهزة استقبال الستيريو أو أجهزة استقبال الصوت والفيديو أو أجهزة الراديو المحمولة .

تاريخ التصميم ونظرة عامة

منظر داخلي، لوكسمان تي-34 [ 2 ]

الهدف الأساسي من تصميم جهاز الاستقبال هو استبعاد التشويش وتضخيم الإشارة المطلوبة. [ 3 ] قد تكون أجهزة الاستقبال أحادية الصوت أو ستيريو ، وعادةً ما تُخرج قناتي الصوت اليمنى واليسرى. [ 4 ] تتضمن أجهزة الاستقبال عادةً مقبضًا أو لوحة مفاتيح لضبط التردد ، أي محطة الراديو المطلوبة، ويُقاس بالميغاهرتز (مثل 101.1  ميغاهرتز). يُعدّ عدم الضبط المصدر الرئيسي للتشويش في استقبال موجات FM. [ 3 ] تُتيح بعض الطرازات الضبط اليدوي باستخدام مكثفات متغيرة متصلة ميكانيكيًا . غالبًا ما تُزوّد ​​مكثفات الضبط بعدة أقسام لضبط مراحل متعددة من جهاز الاستقبال بالتزامن، أو للسماح بالتبديل بين نطاقات تردد مختلفة. استخدمت طريقة لاحقة مقياس جهد لتزويد ثنائيات فاراكتور بجهد متغير في دوائر المذبذب المحلي ودائرة الرنين لجهاز الاستقبال الأمامي، وذلك للضبط الإلكتروني. تستخدم أجهزة استقبال الراديو الحديثة مستقبل سوبر هيتروداين، حيث يتم اختيار الضبط عن طريق ضبط تردد المذبذب المحلي. يقوم هذا النظام بتحويل تردد الراديو المطلوب إلى تردد ثابت بحيث يمكن ضبطه باستخدام مرشح تمرير نطاقي ذي تردد ثابت . وفي وقت لاحق، تم استخدام مُركِّب التردد ثم طرق الراديو المُعرَّف بالبرمجيات ، مع التحكم بواسطة المعالج الدقيق .

يُعدّ جهاز استقبال الراديو البلوري أبسط أنواع أجهزة استقبال الراديو أو الموالفات، وكان أساسًا لأول نوع ناجح تجاريًا من أجهزة الراديو. بفضل سعره المنخفض وموثوقيته، بيع منه ملايين الوحدات، واكتسب شعبية واسعة في مجموعات التجميع التي يستخدمها الهواة، وكان عاملًا رئيسيًا في انتشار البث الإذاعي حوالي عام 1920. [ 5 ] [ 6 ] يتكون الراديو البلوري من هوائي ، وملف حث متغير ، ومكثف متغير موصلة على التوازي. يُنشئ هذا دائرة رنين تستجيب لتردد رنين واحد . ثم تُدمج هذه الدائرة مع كاشف ، يُعرف أيضًا باسم مُزيل التضمين (الدايود D1 في الدائرة). [ 7 ] [ 6 ]

جهاز استقبال راديو AM/FM من نوع Fisher 101-R، يحتوي على 15 صمامًا مفرغًا (الولايات المتحدة الأمريكية؛ 1959) [ 8 ]

أدت الصمامات المفرغة إلى جعل أجهزة الراديو البلورية قديمة الطراز في عشرينيات القرن العشرين بفضل قدرتها الفعالة على التضخيم. [ 9 ] ومنذ عشرينيات القرن العشرين وحتى ستينياته، اعتمدت معظم أجهزة ضبط الراديو على تصميم يعتمد على الصمامات المفرغة . وكان جهاز الراديوغرام ، الذي جمع بين الغراموفون والراديو، سلفًا لجهاز ضبط الراديو عالي الدقة. [ 10 ]

اخترع الترانزستور عام 1947، وحلّ إلى حد كبير محل الصمامات الإلكترونية. [ 11 ] تحوّل التصنيع إلى الإلكترونيات ذات الحالة الصلبة في ستينيات القرن العشرين، لكن هذا لم يُسفر دائمًا عن تحسين جودة الصوت مقارنةً بأجهزة الراديو القديمة التي تعمل بالصمامات الإلكترونية. [ 12 ] [ 13 ] ابتداءً من ستينيات القرن العشرين، بدأت أجهزة الراديو اليابانية التي تعمل بالترانزستور ، والتي كانت أرخص ثمنًا رغم بدائيتها مقارنةً بالتصاميم الأمريكية، في التفوق على المنتجات الأمريكية في سوق أجهزة الراديو المحمولة. في نهاية المطاف، وبعد التحوّل من ترانزستورات الجرمانيوم إلى ترانزستورات السيليكون، حققت شركات الإلكترونيات الاستهلاكية اليابانية مكانةً مهيمنةً في السوق. أما شركة هيثكيت الأمريكية، التي كانت تُزوّد ​​مجموعات أدوات شائعة للأجهزة الإلكترونية منذ أربعينيات القرن العشرين، فقد أفلست عام 1980. [ 11 ] [ 14 ]

نشأت تقنية البث الإذاعي FM في الولايات المتحدة الأمريكية، واعتُمدت كمعيار عالمي. [ 15 ] بدأ البث الإذاعي FM بتقنية الاستريو في الولايات المتحدة عام 1961 بعد حصوله على ترخيص من لجنة الاتصالات الفيدرالية (FCC) . أدى ذلك إلى زيادة الطلب على محطات إذاعية جديدة وتطوير تقنيات أجهزة الراديو. كما ساهم انتشار أنظمة الاستريو عالية الدقة وأجهزة راديو السيارات في زيادة الإقبال على الاستماع إلى FM. وتفوقت FM على AM عام 1978. [ 16 ] ضاعفت FM أيضًا عدد المحطات، مما أتاح بثًا متخصصًا لأنواع موسيقية مختلفة. كما استلزم ذلك من المستهلكين شراء أجهزة جديدة. [ 10 ] يبلغ تردد نطاق FM الصوتي للبث ( 88-108 ميجاهرتز في معظم البلدان) حوالي 100 ضعف تردد نطاق AM، ويوفر نطاقًا تردديًا يصل إلى 50 كيلوهرتز. هذا النطاق الترددي كافٍ لنقل قناتي الاستريو مع تغطية كاملة تقريبًا لنطاق السمع . تحتوي أجهزة الاستقبال الاستريو على وحدة فك تشفير . [ 17 ]

جهاز استقبال رقمي Sony DAR-1000ES DSR، منظر داخلي للوحة الدائرة (اليابان، 1992-1996) [ 18 ]
أونكيو تي-4000، ضبط رقمي (اليابان؛ 1990) [ 19 ]

أدى التوسع الاقتصادي في الولايات المتحدة بعد الحرب العالمية الثانية إلى نمو منتجات الصوت عالي الدقة، التي باتت تُعتبر على نحو متزايد أجهزةً متطورةً تقنيًا ، مصحوبةً بمصطلحاتٍ خاصة ، ومصنفةً إلى مكوناتٍ عالية الجودة ذات تصميمٍ أنيقٍ وتسويقٍ راقٍ. [ 20 ] شهدت سبعينيات وثمانينيات القرن الماضي ذروة سوق الصوت عالي الدقة. [ 12 ] ازداد الطلب على منتجات الاستريو، مما عزز نمو هذه الصناعة مع لحاق اليابان بركب الولايات المتحدة. [ 21 ] لا تزال أجهزة استقبال الصوت الاستريو FM المستقلة مطلوبةً بشدةٍ من قبل عشاق الصوت وتطبيقات استقبال محطات التلفزيون/FM البعيدة ، وخاصةً تلك التي أُنتجت في سبعينيات وأوائل ثمانينيات القرن الماضي، عندما كانت معايير الأداء والتصنيع أعلى. [ 22 ] يُعرف جهاز McIntosh MR78 (1972) بأنه أحد أوائل أجهزة استقبال FM التي تتمتع بدقةٍ كافيةٍ لضبط محطةٍ ضعيفةٍ تبث على نفس تردد إشارةٍ أقوى. [ 23 ]

نتيجةً لتصغير الدوائر الإلكترونية ، بدأ دمج أجهزة الاستقبال مع منتجات أخرى مثل مكبرات الصوت ومضخمات الصوت الأولية ، وغيرها من الأجهزة الإلكترونية الرقمية ، وتسويقها كأجهزة استقبال صوتية ومرئية أو ستيريو لأنظمة المسرح المنزلي أو أنظمة الصوت عالية الدقة. [ 24 ] [ 25 ] أدى التطور الياباني لتكنولوجيا ترانزستور السيليكون إلى ظهور منتجات راديو شائعة في ثمانينيات القرن الماضي، مثل جهاز الراديو المحمول (Boombox) وجهاز سوني ووكمان . [ 10 ] على الرغم من أن أنظمة الصوت عالية الدقة المتكاملة وأجهزة الاستقبال الصوتية والمرئية أو الستيريو تحتوي على أجهزة استقبال مدمجة، إلا أنه يُفضل أحيانًا استخدام مكونات منفصلة للحصول على جودة صوت أعلى. [ 26 ] [ 27 ] كما أن فصل التضخيم غالبًا ما يزيد من الأداء العام. [ 28 ]

تلفزيون

جهاز استقبال تلفزيوني موصول بجهاز سيجا جيم جير

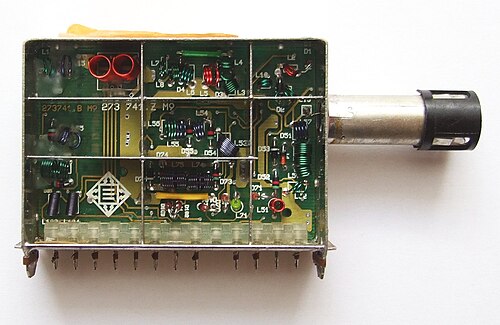

تم فتح موالف VHF / UHF لجهاز تلفزيون. يوجد موصل الهوائي على اليمين.

جهاز استقبال التلفزيون، أو موالف التلفزيون، هو مكون أو نظام فرعي يحول إشارات البث التلفزيوني التناظري أو الرقمي إلى إشارات صوتية ومرئية، والتي يمكن معالجتها لاحقًا لإنتاج الصوت والصورة . [ 29 ] [ 30 ] [ 31 ] يجب أن يقوم موالف التلفزيون بتصفية الإشارات غير المرغوب فيها وأن يتمتع بنسبة إشارة إلى ضوضاء عالية. [ 32 ] تشمل معايير التلفزيون التي يدعمها موالف التلفزيون: PAL ، وNTSC ، وSECAM ، و ATSC ، و DVB-C ، و DVB-T ، و DVB-T2 ، وISDB ، و DTMB ، و T-DMB ، والكابل المفتوح. نادرًا ما يُوجد موالف التلفزيون VHF / UHF كمكون منفصل، ولكنه مُدمج في أجهزة التلفزيون . تحتوي أجهزة استقبال الكابلات وأجهزة التحويل وغيرها من أجهزة فك التشفير على موالفات لخدمات التلفزيون الرقمي، وترسل مخرجاتها عبر منفذ SCART أو موصل آخر، أو باستخدام مُعدِّل ترددات لاسلكية (عادةً على القناة 36 في أوروبا والقناتين 3/4 في أمريكا الشمالية) إلى أجهزة استقبال التلفزيون التي لا تدعم هذه الخدمات بشكلٍ مباشر. وتوفر هذه الأجهزة مخرجات عبر منافذ الفيديو المركب ، أو S-video ، أو الفيديو المكون . ويمكن استخدام العديد منها مع شاشات العرض التي لا تحتوي على موالف تلفزيوني أو مدخل فيديو مباشر. وغالبًا ما تكون هذه الأجهزة جزءًا من جهاز تسجيل الفيديو الرقمي ( VCR ) أو مسجل الفيديو الرقمي (DVR، PVR).

تستطيع أجهزة الاستقبال التناظرية استقبال الإشارات التناظرية فقط . أما جهاز استقبال ATSC فهو جهاز استقبال رقمي يستقبل الإشارات الرقمية فقط. توفر بعض أجهزة الاستقبال الرقمية مسارًا جانبيًا للإشارات التناظرية. على سبيل المثال، يتراوح نطاق التردد بين 48.25  ميجاهرتز و855.25  ميجاهرتز (E2-E69) ، مع خطوة ضبط تردد تبلغ 31.25 أو 50 أو 62.5  كيلوهرتز. قبل استخدام مُركِّبات التردد الإلكترونية، كان تغطية النطاق الواسع لترددات إشارات التلفزيون بدائرة ضبط واحدة وبدقة كافية أمرًا غير اقتصادي. كانت ترددات قنوات التلفزيون غير متجاورة، حيث كانت العديد من الخدمات غير المُذاعة متداخلة بين قناتي VHF 6 و7 في أمريكا الشمالية، على سبيل المثال. لذلك، احتوت أجهزة استقبال التلفزيون في ذلك الوقت على مجموعات متعددة من دوائر الضبط لمسار الإشارة الرئيسي ودائرة المذبذب المحلي . كانت هذه الأجهزة، المعروفة باسم "أجهزة الاستقبال الدوارة"، تُبدِّل دوائر الاستقبال ميكانيكيًا عن طريق تدوير مقبض لاختيار القناة المطلوبة. كانت القنوات تُعرض بتسلسل ثابت، دون إمكانية تخطي القنوات غير المستخدمة في منطقة معينة. وعندما أُتيحت خدمة البث التلفزيوني عبر نطاق UHF، استُخدمت غالبًا مرحلتان منفصلتان تمامًا للموالف، مع مقابض ضبط منفصلة لاختيار قنوات نطاق VHF وقنوات نطاق UHF. وللسماح بقدر ضئيل من الانحراف أو عدم محاذاة الموالف مع التردد المُرسَل فعليًا، احتوت موالفات تلك الحقبة على مقبض "ضبط دقيق" لإجراء تعديلات طفيفة للحصول على أفضل استقبال. ونظرًا لتعدد الترددات العالية، وكثرة نقاط التلامس الكهربائية، وكثرة تغيير القنوات في الموالف، فقد كان الموالف جزءًا يتطلب صيانة دورية في جهاز استقبال التلفزيون، إذ أن أي عطل كهربائي أو ميكانيكي بسيط نسبيًا فيه كان كفيلًا بتعطيل الجهاز تمامًا.

قد تستخدم أجهزة الكمبيوتر بطاقة موالف تلفزيوني داخلية أو موالف خارجي متصل عبر منفذ USB للسماح باستقبال البث عبر الهواء أو إشارات الكابل.
