راديو كريستالي

راديو بلوري سويدي من عام ١٩٢٢ من صنع شركة راديولا ، مزود بسماعات أذن. الجهاز الموجود في الأعلى هو كاشف شعيرات القطط الخاص بالراديو . كما يتوفر منفذان إضافيان لسماعات الأذن.

جهاز استقبال الراديو البلوري ، أو ما يُعرف أيضًا بجهاز الاستقبال البلوري ، هو جهاز استقبال راديو بسيط ، كان شائعًا في بدايات عصر الراديو. يعتمد هذا الجهاز على طاقة الموجة الراديوية المستقبلة فقط لإنتاج الصوت، دون الحاجة إلى مصدر طاقة خارجي. سُمّي بهذا الاسم نسبةً إلى أهم مكوناته، وهو كاشف بلوري ، كان يُصنع في الأصل من قطعة من معدن بلوري مثل الغالينا . ^{[ 1 ]}^{: 7-9} يُطلق على هذا المكون الآن اسم الصمام الثنائي (الدايود) .

أجهزة الراديو البلورية هي أبسط أنواع أجهزة استقبال الراديو ^{[ 2 ]،} ويمكن صنعها باستخدام عدد قليل من المكونات غير المكلفة، مثل سلك للهوائي، وملف سلكي، ومكثف، وكاشف بلوري، وسماعات أذن . ^{[ 3 ]} ومع ذلك، فهي أجهزة استقبال سلبية ، بينما تستخدم أجهزة الراديو الأخرى مضخمًا يعمل بالتيار الكهربائي من بطارية أو مقبس حائط لتقوية إشارة الراديو. لذا، تُصدر أجهزة الراديو البلورية صوتًا ضعيفًا نسبيًا، ويجب الاستماع إليها باستخدام سماعات أذن حساسة، ولا يمكنها استقبال المحطات إلا ضمن نطاق محدود من جهاز الإرسال. ^{[ 4 ]}

اكتُشفت خاصية التقويم عند التلامس بين معدن وأخرى معدنية عام 1874 على يد كارل فرديناند براون . [ 5 ] [ ^{6 ] [}^{7 ] :}^{333. استُخدمت البلورات}^{لأول مرة} ككاشف للموجات الراديوية عام 1894 على يد جاغاديش تشاندرا بوس ، ^{[ 8 ]}^{[ 7 ]}^{: 291-308} في تجاربه على بصريات الموجات الميكروية. واستُخدمت لأول مرة كمزيل تشكيل لاستقبال الاتصالات الراديوية عام 1902 على يد جي دبليو بيكارد . ^{[ 9 ]} كانت أجهزة الراديو البلورية أول نوع من أجهزة استقبال الراديو واسع الانتشار، ^{[ 10 ]} والنوع الرئيسي المستخدم خلال عصر التلغراف اللاسلكي . ^{[ 11 ]} بيعت أجهزة الراديو البلورية الرخيصة والموثوقة بالملايين، سواء المصنعة منزلياً أو غير المصنعة، وكانت قوة دافعة رئيسية في إدخال الراديو إلى الجمهور، مما ساهم في تطوير الراديو كوسيلة ترفيهية مع بداية البث الإذاعي حوالي عام 1920. ^{[ 12 ]} قامت شركات تصنيع مثل شركة كروسلي راديو بتسويق أجهزة استقبال بلورية رخيصة الثمن خلال طفرة البث المبكرة.

في حوالي عام ١٩٢٠، حلت أجهزة الاستقبال المُضخِّمة، التي تستخدم الصمامات المفرغة ، محل أجهزة الاستقبال البلورية . ومع هذا التقدم التكنولوجي، أصبحت أجهزة الاستقبال البلورية قديمة الطراز للاستخدام التجاري ^{[ ١٠ ]} ، لكن استمر هواة جمع التحف وجماعات الشباب والكشافة في بنائها ^{[ ١٣ ]،} وذلك بشكل أساسي كوسيلة للتعرف على تكنولوجيا الراديو. ولا تزال تُباع كأجهزة تعليمية، وهناك مجموعات من المتحمسين مُكرَّسة لبنائها. ^{[ ١٤ ]}^{[ ١٥ ]}^{[ ١٦ ]}^{[ ١٧ ]}^{[ ١٨ ]}

تستقبل أجهزة الراديو البلورية إشارات مُعدَّلة السعة (AM)، على الرغم من وجود تصاميم مُعدَّلة التردد (FM ). ^{[ 19 ]}^{[ 20 ]} يمكن تصميمها لاستقبال أي نطاق تردد لاسلكي تقريبًا ، لكن معظمها يستقبل نطاق بث AM . ^{[ 21 ]} يستقبل عدد قليل منها نطاقات الموجات القصيرة ، ولكن يتطلب ذلك إشارات قوية. استقبلت أولى أجهزة الراديو البلورية إشارات التلغراف اللاسلكي التي تبثها أجهزة إرسال شرارة الفجوة بترددات منخفضة تصل إلى 20 كيلوهرتز. ^{[ 22 ]}^{: 110,268}^{[ 23 ]}

المبادئ الأساسية

يمكن اعتبار جهاز الراديو البلوري بمثابة جهاز استقبال لاسلكي مُختزل إلى مكوناته الأساسية. ^{[ 3 ]}^{[ 24 ]} ويتكون على الأقل من هذه المكونات: ^{[ 21 ]}^{[ 22 ]}^{: 94}^{[ 25 ]}^{[ 26 ]}

هوائي تحث فيه الموجة الراديوية تيارات كهربائية .
دائرة رنانة (دائرة مضبوطة) تنتقي تردد محطة الراديو المطلوبة من بين جميع إشارات الراديو التي يستقبلها الهوائي. تتكون هذه الدائرة من ملف سلكي (يُسمى محثًا ) ومكثف موصولين معًا. تتميز الدائرة بتردد رنين ، وتسمح بمرور موجات الراديو عند هذا التردد إلى الكاشف، بينما تحجب إلى حد كبير الموجات ذات الترددات الأخرى. يمكن ضبط أحد الملف أو المكثف أو كليهما، مما يسمح بضبط الدائرة على ترددات مختلفة لاختيار المحطة المراد استقبالها. في بعض الدوائر، لا يُستخدم مكثف، ويؤدي الهوائي هذه الوظيفة، حيث أن الهوائي الذي يقل طوله عن ربع طول موجة موجات الراديو التي يستقبلها يكون سعويًا.
كاشف بلوري شبه موصل يقوم بفك تشفير إشارة الراديو لاستخراج الإشارة الصوتية ( التضمين ). يعمل الكاشف البلوري ككاشف تربيعي ، ^[²⁷^] حيث يقوم بفك تشفير التيار المتردد ذي التردد الراديوي إلى تضمينه بتردد صوتي. يتم تحويل خرج التردد الصوتي للكاشف إلى صوت بواسطة سماعة الأذن. استخدمت الأجهزة القديمة " كاشف شعيرات القطط " ^[²⁸^]^[²⁹^]^[³⁰^] ، وهو عبارة عن قطعة صغيرة من معدن بلوري مثل الجالينا مع سلك رفيع يلامس سطحها. كان الكاشف البلوري هو المكون الذي أعطى أجهزة الراديو البلورية اسمها. تستخدم الأجهزة الحديثة ثنائيات أشباه الموصلات الحديثة ، على الرغم من أن بعض الهواة ما زالوا يجربون الكواشف البلورية أو غيرها.
سماعة أذن لتحويل الإشارة الصوتية إلى موجات صوتية حتى يمكن سماعها. الطاقة المنخفضة التي ينتجها جهاز الاستقبال البلوري غير كافية لتشغيل مكبر الصوت ، لذا تُستخدم سماعات الأذن.

رسم تخطيطي من عام ١٩٢٢ يوضح دائرة راديو بلوري. لم تستخدم هذه الدائرة الشائعة مكثفًا للضبط ، بل اعتمدت على سعة الهوائي لتشكيل دائرة الضبط مع الملف. كان الكاشف عبارة عن كاشف شعيرات قطة ، يتكون من قطعة من الجالينا موصولة بسلك رفيع على جزء من البلورة، مما يشكل وصلة ثنائية.

بما أن الراديو البلوري لا يحتوي على مصدر طاقة، فإن طاقة الصوت الصادرة من سماعة الأذن تأتي حصراً من جهاز إرسال المحطة الإذاعية المستقبلة، عبر الموجات الراديوية التي يلتقطها الهوائي. ^{[ 3 ]} تتناقص الطاقة المتاحة لهوائي الاستقبال مع مربع المسافة بينه وبين جهاز الإرسال . ^{[ 31 ]} حتى بالنسبة لمحطة بث تجارية قوية ، إذا كانت تبعد أكثر من بضعة أميال عن جهاز الاستقبال، فإن الطاقة التي يستقبلها الهوائي تكون ضئيلة للغاية، وعادةً ما تُقاس بالميكروواط أو النانوواط . ^{[ 3 ]} في أجهزة الراديو البلورية الحديثة، يمكن سماع إشارات ضعيفة تصل إلى 50 بيكوواط عند الهوائي. ^{[ 32 ]}^{: 42} تستطيع أجهزة الراديو البلورية استقبال مثل هذه الإشارات الضعيفة دون استخدام تضخيم ، وذلك بفضل الحساسية العالية للسمع البشري ، ^{[ 3 ]}^{[ 33 ]}^{: 297-304،} حيث يمكنها اكتشاف أصوات بكثافة 10⁻¹⁶ ^واط/ سم² ^فقط . ^{[ 34 ]} لذلك، يجب تصميم أجهزة استقبال الكريستال لتحويل طاقة الموجات الراديوية إلى موجات صوتية بأعلى كفاءة ممكنة. ومع ذلك، فإنها عادةً ما تكون قادرة على استقبال المحطات ضمن مسافة 25 ميلاً تقريبًا لمحطات البث الإذاعي AM ، ^{[ 22 ]}^{: 144}^{[ 35 ]} على الرغم من أن إشارات التلغراف الراديوي المستخدمة خلال عصر التلغراف اللاسلكي كانت تُستقبل على بعد مئات الأميال، ^{[ 35 ]} بل واستُخدمت أجهزة استقبال الكريستال للاتصالات عبر المحيطات خلال تلك الفترة. ^{[ 36 ]}

تصميم

توقف تطوير أجهزة الاستقبال السلبية التجارية مع ظهور الصمامات المفرغة الموثوقة حوالي عام 1920، واقتصرت أبحاث الراديو البلوري اللاحقة بشكل أساسي على هواة الراديو . ^{[ 37 ]} وقد استُخدمت دوائر مختلفة عديدة. ^{[ 2 ]}^{[ 38 ]}^{[ 39 ]} تتناول الأقسام التالية أجزاء الراديو البلوري بمزيد من التفصيل.

هوائي

يحوّل الهوائي الطاقة الموجودة في الموجات الكهرومغناطيسية الراديوية إلى تيار كهربائي متناوب في الهوائي، المتصل بملف الضبط. ولأن الطاقة في أجهزة الراديو البلورية تأتي بالكامل من الهوائي، فمن المهم أن يجمع الهوائي أكبر قدر ممكن من طاقة الموجة الراديوية. وكلما كبر حجم الهوائي، زادت الطاقة التي يمكنه التقاطها. وتكون الهوائيات من النوع الشائع استخدامه مع أجهزة الراديو البلورية أكثر فعالية عندما يكون طولها قريبًا من مضاعفات ربع طول الموجة الراديوية التي تستقبلها. ونظرًا لأن طول الموجات المستخدمة مع أجهزة الراديو البلورية طويل جدًا (يتراوح طول موجات نطاق بث AM بين 182 و566 مترًا أو بين 597 و1857 قدمًا ) ^[⁴⁰^] ، يُصنع الهوائي بأطول طول ممكن ^[⁴¹^] من سلك طويل ، على عكس هوائيات السوط أو هوائيات الحلقة الفريتية المستخدمة في أجهزة الراديو الحديثة.

يستخدم هواة راديو الكريستال الجادون هوائيات من نوع "L" و"T" المقلوبة ، ^{[ 42 ]}^{: 48-51،} وهي عبارة عن مئات الأقدام من الأسلاك المعلقة على أعلى مستوى ممكن بين المباني أو الأشجار، مع سلك تغذية متصل في المنتصف أو في أحد طرفيه يمتد إلى جهاز الاستقبال. ^{[ 43 ]}^{[ 21 ]}^{: 58.} ومع ذلك، في أغلب الأحيان، تُستخدم أطوال عشوائية من الأسلاك المتدلية من النوافذ. وكان من الممارسات الشائعة في الأيام الأولى (خاصة بين سكان الشقق) استخدام الأجسام المعدنية الكبيرة الموجودة، مثل نوابض الأسرة ، ^{[ 13 ]} وسلالم النجاة من الحرائق ، وأسوار الأسلاك الشائكة كهوائيات. ^{[ 35 ]}^{[ 44 ]}^{[ 22 ]}^{: 100}

أرضي

The wire antennas used with crystal receivers are monopole antennas which develop their output voltage with respect to ground. The receiver thus requires a connection to ground (the earth) as a return circuit for the current. The ground wire was attached to a radiator, water pipe, or a metal stake driven into the ground.^[45]^:18–22^[22]^:102–104^[42]^:48–51 In early days if an adequate ground connection could not be made a counterpoise was sometimes used.^[46]^:309–311^[47]^:45 A good ground is more important for crystal sets than it is for powered receivers, as crystal sets are designed to have a low input impedance needed to transfer power efficiently from the antenna. A low resistance ground connection (preferably below 25 Ω) is necessary because any resistance in the ground reduces available power from the antenna.^[41] In contrast, modern receivers are voltage-driven devices, with high input impedance, hence little current flows in the antenna/ground circuit. Also, mains powered receivers are grounded adequately through their power cords, which are in turn attached to the earth through the building wiring.

Tuned circuit

The tuned circuit, consisting of a coil and a capacitor connected together, acts as a resonator, similar to a tuning fork.^[47]^:48 Electric charge, induced in the antenna by the radio waves, flows rapidly back and forth between the plates of the capacitor through the coil. The circuit has a high impedance at the desired radio signal's frequency, but a low impedance at all other frequencies.^[48] Hence, signals at undesired frequencies pass through the tuned circuit to ground, while the desired frequency is instead passed on to the detector (diode) and stimulates the earpiece and is heard. The frequency of the station received is the resonant frequencyf of the tuned circuit, determined by the capacitanceC of the capacitor and the inductanceL of the coil:^[49]

f={\frac {1}{2\pi {\sqrt {LC}}}}\,

يمكن ضبط الدائرة على ترددات مختلفة بتغيير قيمة الحث (L) أو السعة (C) أو كليهما، ما يؤدي إلى "ضبط" الدائرة على ترددات محطات الراديو المختلفة. ^{[ 1 ]}^{: 7-9} في الأجهزة الأقل تكلفة، كان يتم تغيير قيمة الحث بواسطة زنبرك يضغط على اللفات التي يمكن أن تنزلق على طول الملف، مما يؤدي إلى إدخال عدد أكبر أو أقل من لفات الملف في الدائرة، وبالتالي تغيير قيمة الحث . بدلاً من ذلك، يُستخدم مكثف متغير لضبط الدائرة. ^{[ 50 ]} تستخدم بعض أجهزة الراديو البلورية الحديثة ملف ضبط ذي قلب من الفريت ، حيث يتم تحريك قلب مغناطيسي من الفريت داخل الملف وخارجه، مما يؤدي إلى تغيير قيمة الحث عن طريق تغيير النفاذية المغناطيسية (وهذا يلغي الحاجة إلى التلامس الميكانيكي الأقل موثوقية). ^{[ 51 ]}

يُعدّ الهوائي جزءًا لا يتجزأ من الدائرة الرنانة، وتساهم مفاعلته في تحديد تردد الرنين للدائرة. عادةً ما تعمل الهوائيات كمكثف ، حيث تمتلك الهوائيات الأقصر من ربع الطول الموجي مفاعلة سعوية . ^{[ 41 ]} لم تكن العديد من أجهزة الاستقبال البلورية المبكرة مزودة بمكثف ضبط، ^{[ 46 ]}^{: 421-425} ، واعتمدت بدلاً من ذلك على السعة الكامنة في الهوائي السلكي (بالإضافة إلى السعة الطفيلية الكبيرة في الملف ^{[ 47 ]}^{: 57} ) لتشكيل الدائرة الرنانة مع الملف.

لم تكن أجهزة الاستقبال البلورية الأولى مزودة بدائرة رنين على الإطلاق، بل كانت تتألف فقط من كاشف بلوري موصول بين الهوائي والأرض، مع سماعة أذن موصولة به. ^{[ 1 ]}^{: 7-9}^{[ 46 ]}^{: 421-422} ولأن هذه الدائرة كانت تفتقر إلى أي عناصر انتقائية للترددات باستثناء الرنين الواسع للهوائي، فقد كانت قدرتها على رفض المحطات غير المرغوب فيها محدودة، لذا كانت جميع المحطات ضمن نطاق ترددي واسع تُسمع في سماعة الأذن ^{[ 37 ]} (عمليًا، عادةً ما تطغى المحطات الأقوى على غيرها). وقد استُخدمت هذه التقنية في بدايات الراديو، عندما كانت محطة أو محطتان فقط ضمن النطاق المحدود لجهاز الاستقبال البلوري.

مطابقة المعاوقة

دائرة راديو بلورية "مزدوجة الانزلاق". ^{[ 37 ]}^{[ 50 ]} ومثال من عشرينيات القرن العشرين. يسمح الملامسان المنزلقان على الملف بضبط مقاومة الراديو لتتوافق مع الهوائي أثناء ضبطه، مما ينتج عنه استقبال أقوى. يتم توفير السعة التي تُنشئ دائرة الضبط من خلال السعة الطفيلية للملف والهوائي.

يُعدّ مبدأ مطابقة المعاوقة أحد المبادئ المهمة المستخدمة في تصميم أجهزة الراديو البلورية لنقل أقصى قدرة إلى سماعة الأذن . ^{[ 37 ]}^{[ 52 ]} ووفقًا لنظرية نقل القدرة القصوى ، تُنقل أقصى قدرة من جزء من دائرة كهربائية إلى آخر عندما تكون معاوقة إحدى الدائرتين هي المرافق المركب لمعاوقة الأخرى؛ وهذا يعني أن الدائرتين يجب أن تكون لهما مقاومة متساوية. ^{[ 1 ]}^{: 7-9}^{[ 53 ]}^{[ 54 ]} ومع ذلك، في أجهزة الراديو البلورية، تكون معاوقة نظام الهوائي-الأرضي (حوالي 10-200 أوم ^{[ 41 ]} ) عادةً أقل من معاوقة دائرة الضبط في جهاز الاستقبال (آلاف الأوم عند الرنين)، ^{[ 55 ]} كما أنها تختلف باختلاف جودة وصلة التأريض، وطول الهوائي، والتردد الذي تم ضبط جهاز الاستقبال عليه. ^{[ 32 ]}^{: 42} لذلك، في دوائر الاستقبال المحسّنة، ولمطابقة مقاومة الهوائي مع مقاومة جهاز الاستقبال، تم توصيل الهوائي بجزء فقط من لفات ملف الضبط. ^{[ 49 ]}^{[ 46 ]}^{: 422} جعل هذا ملف الضبط يعمل كمحول لمطابقة المقاومة (في توصيلة محول ذاتي ) بالإضافة إلى توفير وظيفة الضبط. تم زيادة (تحويل) المقاومة المنخفضة للهوائي بمعامل يساوي مربع نسبة اللفات (نسبة عدد اللفات التي تم توصيل الهوائي بها إلى إجمالي عدد لفات الملف)، لمطابقة المقاومة عبر دائرة الضبط. ^{[ 54 ]} في دائرة "المنزلقين"، الشائعة خلال عصر الاتصالات اللاسلكية، تم توصيل كل من الهوائي ودائرة الكاشف بالملف بواسطة موصلات منزلقة، مما يسمح (تفاعليًا) ^{[ 50 ]}^{[ 56 ]}^{: 133} بضبط كل من تردد الرنين ونسبة اللفات. ^{[ 43 ]}^{: 94}^{[ 57 ]}^{: 281}^{[ 45 ]}^{: 23-25} أو بدلاً من ذلك، تم استخدام مفتاح متعدد الأوضاع لاختيار نقاط التوصيل على الملف. وتم ضبط هذه العناصر حتى أصبح صوت المحطة أعلى ما يمكن في سماعة الأذن.

مشكلة الانتقائية

من عيوب أجهزة الاستقبال البلورية أنها عرضة للتداخل من المحطات القريبة في التردد من المحطة المستهدفة. ^{[ 2 ]}^{[ 4 ]}^{[ 32 ]}^{: 42} غالبًا ما تُسمع محطتان أو أكثر في وقت واحد. ويعود ذلك إلى أن الدائرة الرنانة البسيطة لا تحجب الإشارات القريبة جيدًا؛ فهي تسمح بمرور نطاق واسع من الترددات، أي أنها تتمتع بعرض نطاق ترددي كبير ( عامل جودة منخفض ) مقارنةً بأجهزة الاستقبال الحديثة، مما يُعطي جهاز الاستقبال انتقائية منخفضة . ^{[ 4 ]}

أدى استخدام كاشف البلورة إلى تفاقم المشكلة، نظرًا لمقاومته المنخفضة نسبيًا ، مما أدى إلى "تحميل" الدائرة الرنانة، وسحب تيار كبير، وبالتالي تخميد التذبذبات، وتقليل عامل الجودة (Q) الخاص بها، مما سمح بمرور نطاق ترددي أوسع. ^{[ 32 ]}^{: 42}^{[ 58 ]} في العديد من الدوائر، تم تحسين الانتقائية عن طريق توصيل دائرة الكاشف ودائرة سماعة الأذن بنقطة توصيل عبر جزء صغير فقط من لفات الملف. ^{[ 37 ]}^{[ 42 ]}^{: 63} أدى ذلك إلى تقليل تحميل المعاوقة على الدائرة الرنانة، بالإضافة إلى تحسين مطابقة المعاوقة مع الكاشف. ^{[ 37 ]}

الاقتران الحثي

في أجهزة الاستقبال البلورية الأكثر تطورًا، يُستبدل ملف الضبط بمحول اقتران هوائي ذي قلب هوائي قابل للتعديل [ 1 ^]^:^7-9^[³⁷^]^،^مما يُحسّن الانتقائية بتقنية تُسمى الاقتران غير المُحكم . ^[⁴⁶^]^:^423-425^[⁴⁵^]^:^23-25^[⁵⁹^]. يتكون هذا المحول من ملفين سلكيين مقترنين مغناطيسيًا ، أحدهما ( الابتدائي ) مُتصل بالهوائي والأرضي، والآخر ( الثانوي ) مُتصل ببقية الدائرة. ^[⁵⁰^] يُولّد التيار القادم من الهوائي مجالًا مغناطيسيًا متناوبًا في الملف الابتدائي، مما يُحفّز تيارًا في الملف الثانوي، والذي يتم تقويمه بعد ذلك لتشغيل سماعة الأذن. يعمل كل ملف كدائرة رنين ؛ حيث يرن الملف الابتدائي مع سعة الهوائي (أو أحيانًا مكثف آخر)، ويرن الملف الثانوي مع مكثف الضبط. يتم ضبط كل من الملفين الابتدائي والثانوي على تردد المحطة. تفاعلت الدائرتان لتشكيل محول رنيني .

يؤدي تقليل التداخل بين الملفات، عن طريق فصلها فعليًا بحيث يقل تداخل المجال المغناطيسي لأحدهما مع الآخر، إلى تقليل الحث المتبادل ، وتضييق نطاق التردد، مما ينتج عنه ضبط أكثر دقة وانتقائية من ذلك الذي توفره دائرة رنين واحدة. ^{[ 46 ]}^{: 424-425}^{[ 60 ]} ومع ذلك، فإن التداخل الأقل قوة يقلل أيضًا من طاقة الإشارة المارة إلى الدائرة الثانية. صُمم المحول بتداخل قابل للتعديل، لتمكين المستمع من تجربة إعدادات مختلفة للحصول على أفضل استقبال.

كان أحد التصاميم الشائعة في بدايات هذا المجال، والذي يُطلق عليه اسم "المقرن غير المحكم"، يتألف من ملف ثانوي أصغر داخل ملف ابتدائي أكبر. ^{[ 37 ]}^{[ 43 ]}^{: 96-101} وكان الملف الأصغر يُثبّت على حامل بحيث يمكن تحريكه خطيًا داخل أو خارج الملف الأكبر. في حال حدوث تداخل لاسلكي، كان يتم تحريك الملف الأصغر للخارج أكثر من الملف الأكبر، مما يُضعف الاقتران ويُضيّق نطاق التردد، وبالتالي يرفض الإشارة المتداخلة.

كان محول اقتران الهوائي يعمل أيضًا كمحول لمطابقة المعاوقة ، مما يسمح بمطابقة أفضل لمعاوقة الهوائي مع بقية الدائرة. ^{[ 42 ]}^{: 64} عادةً ما يحتوي أحد الملفين أو كلاهما على عدة نقاط توصيل يمكن اختيارها بواسطة مفتاح، مما يسمح بضبط عدد لفات ذلك المحول وبالتالي "نسبة اللفات".

كان من الصعب ضبط محولات الاقتران، لأن عمليات الضبط الثلاثة، وهي ضبط الدائرة الأولية، وضبط الدائرة الثانوية، واقتران الملفات، كانت جميعها متداخلة، وتغيير أحدها يؤثر على الآخرين. ^{[ 61 ]}

كاشف البلورات

يقوم كاشف البلورة بفك تشفير إشارة التردد الراديوي، مستخلصًا التضمين ( إشارة الصوت التي تمثل الموجات الصوتية) من موجة حاملة التردد الراديوي . في أجهزة الاستقبال القديمة، كان أحد أنواع كواشف البلورة الشائعة الاستخدام هو " كاشف شعيرات القط ". ^{[ 29 ]}^{[ 63 ]} كانت نقطة التلامس بين السلك والبلورة بمثابة ثنائي شبه موصل . كان كاشف شعيرات القط عبارة عن ثنائي شوتكي بدائي يسمح بتدفق التيار بشكل أفضل في اتجاه واحد مقارنةً بالاتجاه المعاكس. ^{[ 64 ]}^{[ 65 ]} تستخدم أجهزة البلورة الحديثة ثنائيات شبه موصلة حديثة . ^{[ 58 ]} تعمل البلورة ككاشف غلاف ، حيث تقوم بتقويم إشارة التيار المتردد الراديوي إلى تيار مستمر نابض ، وتُشكل قمم هذا التيار إشارة الصوت، بحيث يمكن تحويلها إلى صوت بواسطة سماعة الأذن المتصلة بالكاشف. ^{[ 21 ]}^[⁶²^] يحتوي التيار المُقوَّم من الكاشف على نبضات ترددات راديوية من التردد الحامل، والتي تُحجب بسبب المفاعلة الحثية العالية، ولا تمر جيدًا عبر ملفات سماعات الأذن القديمة. لذا، غالبًا ما يُوضع مكثف صغير يُسمى مكثف التجاوز عبر طرفي سماعة الأذن؛ حيث تعمل مفاعلته المنخفضة عند الترددات الراديوية على تجاوز هذه النبضات حول سماعة الأذن إلى الأرض. ^[⁵⁷^]^:²⁸² في بعض الأجهزة، كان سلك سماعة الأذن يتمتع بسعة كافية بحيث يمكن الاستغناء عن هذا المكون. ^[⁴⁶^]^:⁴²⁴

كانت مواقع محددة فقط على سطح البلورة تعمل كوصلات تقويم، وكان الجهاز شديد الحساسية لضغط تلامس السلك مع البلورة، والذي قد يتعطل بأدنى اهتزاز. ^{[ 6 ]}^{[ 47 ]}^{: 60-61} لذلك، كان لا بد من إيجاد نقطة تلامس مناسبة بالتجربة والخطأ قبل كل استخدام. كان المشغل يسحب السلك على سطح البلورة حتى يسمع محطة راديو أو أصوات تشويش في سماعات الأذن. ^{[ 22 ]}^{: 143-146} بدلاً من ذلك، استخدمت بعض أجهزة الراديو (الدائرة، على اليمين) جرسًا يعمل بالبطارية موصولًا بدائرة الإدخال لضبط الكاشف. ^{[ 22 ]}^{: 143-146} كانت الشرارة عند نقاط التلامس الكهربائية للجرس بمثابة مصدر ضعيف للتشويش، لذلك عندما يبدأ الكاشف بالعمل، يمكن سماع صوت الطنين في سماعات الأذن. ثم يتم إيقاف تشغيل الجرس، ويتم ضبط الراديو على المحطة المطلوبة.

كان الجالينا (كبريتيد الرصاص) هو البلورة الأكثر شيوعًا المستخدمة، ^{[ 45 ]}^{: 23-25}^{[ 47 ]}^{: 60-61}^{[ 66 ]} ولكن تم استخدام أنواع أخرى مختلفة من البلورات أيضًا، وأكثرها شيوعًا هو البيريت الحديدي (ذهب الأحمق، FeS2 ₎ ، والسيليكون ، والموليبدينيت (MoS2 ₎ ، وكربيد السيليكون (الكاربوراندوم، SiC)، ووصلة بلورة الزنكيت - البورنيت ( ZnO -Cu5FeS4 ₎_التي تحمل الاسم التجاري بيريكون . ^[⁶⁷^]^[⁵⁷^]^:^311-318 كما تم ابتكار أجهزة راديو بلورية من مجموعة متنوعة من الأدوات الشائعة، مثل شفرات الحلاقة الفولاذية الزرقاء وأقلام الرصاص ، ^[⁶⁷^]^[⁶⁸^] والإبر الصدئة، ^[⁹^] والعملات المعدنية ^[⁶⁷^]. في هذه الأجهزة، عادةً ما تكون طبقة شبه موصلة من الأكسيد أو الكبريتيد على سطح المعدن مسؤولة عن عملية التقويم. ^[⁶⁷^]

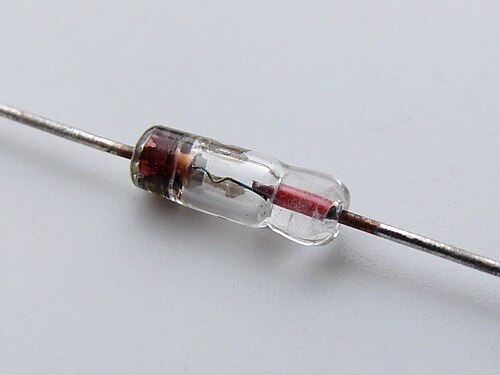

في الأجهزة الحديثة، يُستخدم ثنائي أشباه الموصلات للكشف، وهو أكثر موثوقية بكثير من كاشف البلورات ولا يتطلب أي تعديلات. ^{[ 67 ]}^{[ 58 ]}^{[ 69 ]} تُستخدم ثنائيات الجرمانيوم (أو أحيانًا ثنائيات شوتكي ) بدلًا من ثنائيات السيليكون، لأن انخفاض جهدها الأمامي (حوالي 0.3 فولت مقارنةً بـ 0.6 فولت ^{[ 70 ]} ) يجعلها أكثر حساسية. ^{[ 58 ]}^{[ 71 ]}

تعمل جميع كواشف أشباه الموصلات بكفاءة منخفضة نسبيًا في أجهزة الاستقبال البلورية، لأن جهد الإدخال المنخفض للكاشف لا يُحدث فرقًا يُذكر بين اتجاه التوصيل الأمامي الأفضل والتوصيل العكسي الأضعف. ولتحسين حساسية بعض الكواشف البلورية القديمة، مثل كربيد السيليكون، تم تطبيق جهد انحياز أمامي صغير عبر الكاشف بواسطة بطارية ومقياس جهد . ^{[ 46 ]}^{: 439}^{[ 72 ]}^{[ 73 ]} يؤدي هذا الانحياز إلى رفع نقطة تشغيل الثنائي على منحنى الكشف، مما ينتج عنه جهد إشارة أعلى على حساب تيار إشارة أقل (مقاومة أعلى). وهناك حد أقصى للفائدة المرجوة من ذلك، يعتمد على معاوقات الراديو الأخرى. وقد نتجت هذه الحساسية المحسّنة عن نقل نقطة تشغيل التيار المستمر إلى نقطة تشغيل جهد-تيار (مقاومة) أكثر ملاءمة على منحنى التيار -الجهد للوصلة . لم تكن البطارية تُشغّل الراديو، بل كانت تُوفّر فقط جهد الانحياز الذي يتطلب طاقة قليلة.

سماعات الأذن

تختلف متطلبات سماعات الأذن المستخدمة في أجهزة الاستقبال البلورية عن تلك المستخدمة مع أجهزة الصوت الحديثة. إذ يجب أن تكون فعّالة في تحويل طاقة الإشارة الكهربائية إلى موجات صوتية، بينما تُضحي معظم سماعات الأذن الحديثة بالكفاءة من أجل الحصول على دقة عالية في إعادة إنتاج الصوت. ^{[ 3 ]}^{: 93-94.} في أجهزة الاستقبال المنزلية الصنع المبكرة، كانت سماعات الأذن هي المكون الأكثر تكلفة. ^{[ 22 ]}^{: 285}

كانت سماعات الأذن الأولى المستخدمة مع أجهزة الراديو البلورية في عصر الاتصالات اللاسلكية مزودة بمحركات حديدية متحركة تعمل بطريقة مشابهة لمكبرات الصوت ذات البوق في تلك الفترة. احتوت كل سماعة أذن على مغناطيس دائم ملفوف حوله سلك، مكونًا مغناطيسًا كهربائيًا ثانيًا . ^{[ 42 ]}^{: 79} كان كلا القطبين المغناطيسيين قريبين من غشاء فولاذي للسماعة. عند مرور الإشارة الصوتية من الراديو عبر ملفات المغناطيس الكهربائي، يتدفق تيار كهربائي في الملف، مما يُنشئ مجالًا مغناطيسيًا متغيرًا يُعزز أو يُضعف المجال الناتج عن المغناطيس الدائم. يؤدي هذا إلى تغيير قوة الجذب على الغشاء، مما يجعله يهتز. تدفع اهتزازات الغشاء الهواء أمامه وتسحبه، مُولدةً موجات صوتية. كانت سماعات الرأس القياسية المستخدمة في الاتصالات الهاتفية ذات مقاومة منخفضة ، غالبًا 75 أوم، وتتطلب تيارًا كهربائيًا أكبر مما يُمكن أن يُوفره الراديو البلوري. لذلك، كان النوع المستخدم مع أجهزة الراديو ذات البلورات (وغيرها من الأجهزة الحساسة) يُلفّ بعدد لفات أكبر من سلك أدق، مما يمنحه مقاومة عالية تتراوح بين 2000 و8000 أوم. ^{[ 45 ]}^{: 27-28}^{[ 21 ]}^{: 79}^{[ 46 ]}^{: 441}

تستخدم سماعات الأذن البلورية الحديثة سماعات أذن بلورية كهرضغطية ، وهي أكثر حساسية وأصغر حجمًا. ^[³^]^[⁴²^]^:^79-80. تتكون هذه السماعات من بلورة كهرضغطية مزودة بأقطاب كهربائية على كل جانب، وملصقة بغشاء رقيق. عند تطبيق إشارة الصوت من جهاز الراديو على الأقطاب الكهربائية، تهتز البلورة، مما يؤدي إلى اهتزاز الغشاء. صُممت سماعات الأذن البلورية على شكل سماعات أذن تُوصل مباشرة بقناة الأذن، مما يُحسّن توصيل الصوت بطبلة الأذن. تتميز هذه السماعات بمقاومة عالية (عادةً ميغا أوم)، لذا فهي لا تُحمّل الدائرة المُضبوطة بشكل كبير، مما يسمح بزيادة انتقائية جهاز الاستقبال. تُشكل المقاومة العالية لسماعة الأذن الكهرضغطية، بالتوازي مع سعتها التي تبلغ حوالي 9 بيكوفاراد، مرشحًا يسمح بمرور الترددات المنخفضة، بينما يحجب الترددات العالية. ^[³²^]^:⁴⁵ في هذه الحالة، لا حاجة لمكثف تجاوز (مع أنه عمليًا يُستخدم مكثف صغير بسعة تتراوح بين 0.68 و1 نانوفاراد لتحسين الجودة)، ولكن بدلًا من ذلك، يجب إضافة مقاومة تتراوح بين 10 و100 كيلو أوم بالتوازي مع مدخل سماعة الأذن. ^[³^]^:⁹⁴^[⁴²^]^:⁸⁰

على الرغم من أن الطاقة المنخفضة التي تنتجها أجهزة الراديو البلورية عادةً ما تكون غير كافية لتشغيل مكبر صوت ، فقد استخدمت بعض الأجهزة المصنوعة يدويًا في ستينيات القرن الماضي مكبر صوت، مع محول صوتي لمطابقة مقاومة مكبر الصوت المنخفضة مع الدائرة الكهربائية. ^{[ 42 ]}^{: 80-81}^{[ 74 ]} وبالمثل، لا يمكن استخدام سماعات الأذن الحديثة ذات المقاومة المنخفضة (8 أوم) دون تعديل في أجهزة الراديو البلورية لأن جهاز الاستقبال لا ينتج تيارًا كافيًا لتشغيلها. ويتم استخدامها أحيانًا بإضافة محول صوتي لمطابقة مقاومتها مع المقاومة الأعلى لدائرة هوائي التشغيل.

تاريخ

كانت أجهزة الإرسال اللاسلكي الأولى ، المستخدمة خلال العقود الثلاثة الأولى من عصر الراديو (1887-1917)، وهي الفترة المعروفة بعصر التلغراف اللاسلكي ، عبارة عن أجهزة إرسال شرارية بدائية تولد موجات الراديو عن طريق تفريغ مكثف كهربائي عبر شرارة كهربائية . ^[⁷⁵^]^:^45-48^[⁷⁶^]^:^3-8^[⁷⁷^]^:^57-68 وكانت كل شرارة تُنتج نبضة عابرة من موجات الراديو تتناقص بسرعة إلى الصفر. ^[³³^]^:^4-9،^297-300^[⁷⁸^]^:^6-8 ولم يكن بالإمكان تعديل هذه الموجات المتضائلة لنقل الصوت، كما هو الحال في الإرسال الحديث بتقنيتي AM و FM . لذا، لم تكن أجهزة الإرسال الشرارية قادرة على نقل الصوت، بل كانت تنقل المعلومات عبر التلغراف اللاسلكي . ^[⁷⁹^] كان المشغل يقوم بتشغيل وإيقاف جهاز الإرسال بسرعة باستخدام مفتاح التلغراف ، مما يُنشئ نبضات مختلفة الطول من الموجات الراديوية المتضائلة ("نقاط" و"شرطات") لكتابة الرسائل النصية بلغة مورس . ^[⁷⁶^]^:^3-8

لذلك، لم تكن أجهزة الاستقبال اللاسلكية الأولى بحاجة إلى استخلاص إشارة صوتية من الموجة اللاسلكية كما هو الحال في أجهزة الاستقبال الحديثة، بل كانت تكتفي برصد وجود الموجة اللاسلكية، وتصدر صوتًا أثناء مرور النقاط والشرطات ^{[ 78 ]}^{: 8} ، والتي كان يُترجمها مشغلٌ مُلِمٌ بشفرة مورس إلى نص. سُمّي الجهاز الذي يرصد الإشارة اللاسلكية " كاشفًا ". ولعدم وجود أجهزة تضخيم في ذلك الوقت، اعتمدت حساسية جهاز الاستقبال بشكل أساسي على الكاشف والهوائي. وكان الكاشف البلوري أنجح أجهزة الكشف العديدة التي اختُرعت خلال تلك الفترة.

مستقبل كوهيرر

تطوّر جهاز الاستقبال البلوري من جهاز سابق، وهو أول جهاز استقبال راديوي بدائي يُسمى جهاز الاستقبال المتماسك. اخترع غولييلمو ماركوني أول أجهزة استقبال وإرسال عملية للتلغراف الراديوي عام 1894. وبدأ استخدام الراديو تجاريًا حوالي عام 1900. كان الكاشف المستخدم في أجهزة الاستقبال الأولى ^{[ 78 ]}^{: 18-22، 30-35} جهازًا بدائيًا يُسمى جهاز الاستقبال المتماسك ، طُوّر عام 1890 على يد إدوارد برانلي ، وحُسّن لاحقًا على يد ماركوني وأوليفر لودج . ^{[ 33 ]}^{: 4-9، 297-300}^{[ 78 ]}^{: 30-35.} صُنع هذا الجهاز بأشكال عديدة، وكان الشكل الأكثر شيوعًا عبارة عن أنبوب زجاجي مزود بأقطاب كهربائية في كل طرف، تحتوي على برادة معدنية سائبة متصلة بالأقطاب. ^{[ 80 ]}^{: 11-12}^{[ 33 ]}^{: 3-5} قبل تطبيق الموجة الراديوية، كان لهذا الجهاز مقاومة كهربائية عالية ، في نطاق الميغا أوم. عند تطبيق موجة راديوية من الهوائي على الأقطاب الكهربائية، تسبب ذلك في "تماسك" أو تكتل برادة المعدن، مما أدى إلى انخفاض مقاومة جهاز التماسك، وبالتالي مرور تيار مستمر من بطارية عبره، الأمر الذي أدى إلى رنين جرس أو ظهور علامة على شريط ورقي تمثل "النقاط" و"الشرطات" في شفرة مورس. كان لا بد من النقر على معظم أجهزة التماسك ميكانيكيًا بين كل نبضة من الموجات الراديوية لإعادتها إلى حالة غير موصلة. ^{[ 81 ]}^{[ 78 ]}^{: 18-21}

كان جهاز الكوهيمر كاشفًا ضعيفًا للغاية، ^{[ 81 ]} مما حفز الكثير من الأبحاث لإيجاد كواشف أفضل. ^{[ 42 ]}^{: 15} كان يعمل من خلال تأثيرات سطحية معقدة للأغشية الرقيقة، لذلك لم يفهم علماء ذلك الوقت كيفية عمله، باستثناء فكرة غامضة مفادها أن كشف الموجات الراديوية يعتمد على خاصية غامضة للوصلات الكهربائية "غير المثالية". ^{[ 33 ]}^{: 5} قام الباحثون الذين يدرسون تأثير الموجات الراديوية على أنواع مختلفة من الوصلات "غير المثالية" لتطوير كوهيمر أفضل، باختراع الكواشف البلورية. ^{[ 78 ]}^{: 205-206}^{[ 33 ]}^{: 5}

ضبط

تعني "المعايرة" ضبط تردد جهاز الاستقبال ليتوافق مع تردد الإرسال اللاسلكي المطلوب. لم تكن أجهزة الاستقبال الأولى مزودة بدائرة رنين، حيث كان الكاشف موصولًا مباشرةً بين الهوائي والأرض. ونظرًا لعدم وجود أي مكونات انتقائية للترددات باستثناء الهوائي، كان عرض نطاق الترددات التي يستقبلها جهاز الاستقبال مساويًا لعرض نطاق الترددات الواسع للهوائي. ^{[ 77 ]}^{: 57-68}^{[ 1 ]}^{: 9-10}^{[ 82 ]}^{: 203}^{[ 83 ]}^{: 89-100}^{[ 84 ]} كان هذا مقبولًا، بل وضروريًا، لأن أجهزة إرسال شرارة هيرتز الأولى كانت تفتقر أيضًا إلى دائرة رنين. وبسبب الطبيعة النبضية للشرارة، انتشرت طاقة الموجات اللاسلكية على نطاق واسع جدًا من الترددات. ^{[ 84 ]}^{: 126–129}^{[ 85 ]}^{: 184–190} للحصول على طاقة كافية من هذه الإشارة ذات النطاق العريض، كان على جهاز الاستقبال أن يتمتع بنطاق ترددي واسع أيضًا.

عندما كان أكثر من جهاز إرسال شراري يبث في منطقة معينة، كانت تردداتها تتداخل، مما يؤدي إلى تداخل إشاراتها وتشويش الاستقبال. ^{[ 77 ]}^{: 57-68}^{[ 83 ]}^{: 89-100}^{[ 86 ]}^{: 183} لذا، كانت هناك حاجة إلى طريقة ما لتمكين جهاز الاستقبال من اختيار إشارة جهاز الإرسال الذي يرغب في استقبالها. ^{[ 86 ]}^{: 183}^{[ 84 ]}^{: 128} في عام 1892، ألقى ويليام كروكس محاضرة مؤثرة ^{[ 87 ]}^{: 174-176} حول الراديو، اقترح فيها استخدام الرنين ، الذي كان يُسمى آنذاك التناغم ، لتقليل عرض نطاق أجهزة الإرسال والاستقبال. ^{[ 84 ]}^{: 112-114} وبذلك، أصبح من الممكن "ضبط" أجهزة الإرسال المختلفة للبث على ترددات مختلفة لتجنب التداخل. ^{[ 7 ]}^{[ 88 ]} سيحتوي جهاز الاستقبال أيضًا على دائرة رنين ، ويمكنه استقبال إرسال معين عن طريق "ضبط" دائرة الرنين الخاصة به على نفس تردد جهاز الإرسال، على غرار ضبط آلة موسيقية للرنين مع أخرى. هذا هو النظام المستخدم في جميع أجهزة الراديو الحديثة. ^{[ 84 ]}^{: 36}

بين عامي 1897 و1900 ، اتضحت مزايا الأنظمة المُضبوطة، والتي تُسمى أيضًا "الأنظمة المتزامنة" ^{[ 84 ]}^{: 254} ، وقام باحثو الاتصالات اللاسلكية بدمج الدوائر الرنانة ، المُكوّنة من مكثفات وملفات حث متصلة ببعضها، في أجهزة الإرسال والاستقبال الخاصة بهم. ^{[ 77 ]}^{: 57-68}^{[ 89 ]}^{: 159-161}^{[ 83 ]}^{: 89-100}^{[ 84 ]}^{: 254-255.} عملت الدائرة الرنانة كنظير كهربائي لشوكة رنانة . تميزت بمقاومة عالية عند تردد الرنين ، ومقاومة منخفضة عند جميع الترددات الأخرى. عند توصيلها بين الهوائي والكاشف، عملت كمرشح تمرير نطاقي ، حيث مررت إشارة المحطة المطلوبة إلى الكاشف، بينما وجهت جميع الإشارات الأخرى إلى الأرض. ^{[ 1 ]}^{: 9-10}

أوليفر لودج ، الذي كان يبحث في الرنين لسنوات ^{[ 84 ]}^{: ص 108-109}^{[ 90 ]،} حصل على براءة اختراع لأول جهاز إرسال واستقبال مضبوط أو "متزامن" في 10 مايو 1897 ^{[ 91 ]}^{[ 67 ]}^{: 34-36}^{[ 84 ]}^{: 131-138}^{[ 83 ]}^{: 90-93.} على الرغم من أن دائرته لم تُستخدم عمليًا على نطاق واسع، إلا أن براءة اختراع لودج "المتزامنة" كانت مهمة لأنها كانت الأولى التي تقترح جهاز إرسال واستقبال لاسلكي يحتوي على دوائر رنانة مضبوطة على الرنين مع بعضها البعض. ^{[ 85 ]}^{: 189-190}^{[ 90 ]}^{[ 84 ]}^{: 141.} في عام 1911، عندما تم تجديد براءة الاختراع، اضطرت شركة ماركوني إلى شرائها لحماية نظامها المتزامن من دعاوى انتهاك براءة الاختراع. ^{[ 83 ]}^{: 48، 99}^{[ 84 ]}^{: 253، 259}

الاقتران الحثي وقضية المحكمة

وجد باحثون في مجال الاتصالات اللاسلكية أن دائرة الرنين المفردة المستخدمة في أجهزة الإرسال والاستقبال لا تتمتع بنطاق ترددي ضيق بما يكفي للحد من التداخل بين المحطات المختلفة بشكل مناسب. ^{[ 83 ]}^{: 91-93}^{[ 84 ]}^{: 245-246}^{[ 1 ]}^{: 10}

كان الحل الذي توصل إليه العديد من الباحثين هو استخدام دائرتين رنينيتين في جهاز الإرسال والاستقبال، على شكل دائرة مزدوجة الضبط مقترنة حثيًا ، أو محول رنيني ( محول تذبذب ). ^{[ 7 ]}^{: 349-358}^{[ 84 ]}^{: 254}^{[ 77 ]}^{: 59} في جهاز الاستقبال، تم توصيل الهوائي والأرضي بملف سلكي، مقترن مغناطيسيًا بملف ثانٍ موصول بمكثف، وموصول بدوره بالكاشف. ^{[ 1 ]}^{: 10}^{[ 56 ]}^{: 132-133} أدى التيار المتردد من الهوائي عبر الملف الابتدائي إلى توليد مجال مغناطيسي حثّ تيارًا في الملف الثانوي الذي يغذي الكاشف. كان كل من الملف الابتدائي والثانوي عبارة عن دوائر رنينية؛ ^{[ 83 ]}^{: 98} حيث رنّ الملف الابتدائي مع سعة الهوائي، بينما رنّ الملف الثانوي مع المكثف الموصول به. تم ضبط كليهما على نفس تردد الرنين .

وبالمثل، استُخدمت دائرتان رنينيتان متصلتان في جهاز إرسال الشرارة. ^{[ 92 ]} يُطلق على نظام الاتصالات اللاسلكية الذي يحتوي على دائرتين مضبوطتين حثيًا في جهاز الإرسال ودائرتين في جهاز الاستقبال، وكلها مضبوطة على نفس التردد، اسم نظام "الدوائر الأربع"، وقد أثبت أنه مفتاح الاتصالات اللاسلكية العملية. ^{[ 56 ]}^{: 135}^{[ 84 ]}^{: 250}

كان نيكولا تيسلا أول من استخدم الدوائر الرنانة في تطبيقات الراديو ، حيث اخترع المحول الرنيني عام 1891. ^{[ 7 ]}^{: 356}^{[ 93 ]} وفي محاضرة ألقاها في سانت لويس في مارس 1893، عرض نظامًا لاسلكيًا، على الرغم من أنه كان مخصصًا لنقل الطاقة لاسلكيًا ، إلا أنه احتوى على العديد من عناصر أنظمة الاتصالات اللاسلكية اللاحقة. ^{[ 94 ]}^{[ 95 ]}^{[ 88 ]} كان محول رنيني مؤرض محمل بسعة كهربائية ومثار بشرارة ( ملف تيسلا الخاص به ) متصلًا بهوائي أحادي القطب سلكي مرتفع، ينقل موجات الراديو، والتي استقبلها في الجانب الآخر من الغرفة هوائي سلكي مماثل متصل بجهاز استقبال يتكون من محول رنيني مؤرض ثانٍ مضبوط على تردد جهاز الإرسال، والذي بدوره أضاء أنبوب جيسلر . ^{[ 96 ]}^{[ 97 ]}^{: 96-97.} كان هذا النظام، الذي حصل تسلا على براءة اختراعه في 2 سبتمبر 1897، ^{[ 98 ]} بعد 4 أشهر من براءة اختراع لودج "المتزامنة"، عبارة عن جهاز إرسال واستقبال لاسلكي مقترن حثيًا، وهو أول استخدام لنظام "الدوائر الأربع" الذي ادعى ماركوني أنه حصل عليه في براءة اختراعه عام 1900 (أدناه) . ^{[ 84 ]}^{: 255}^{[ 99 ]}^{[ 7 ]}^{: 353}^{[ 88 ]}^{[ 94 ].} ومع ذلك، كان تسلا مهتمًا بالطاقة اللاسلكية ولم يطور أبدًا نظام اتصالات لاسلكية عمليًا . ^{[ 100 ]}^{[ 101 ]}^{[ 96 ]}^{[ 7 ]}^{: ص 352-353، 355-358.} قام باحثون آخرون بتطبيق الدائرة على الراديو: حصل أوليفر لودج على براءة اختراع لأنظمة الراديو المقترنة حثيًا في فبراير 1898، ^{[ 102 ]}^{[ 84 ]}^{: 254}^{[ 103 ]} ، وكارل فرديناند براون في نوفمبر 1899، ^{[ 104 ]}^{[ 84 ]}^{: 255-256}^{[ 83 ]}^{: ص 98-100}^{[ 7 ]}^{: ص 352-353، 355-358} .جون ستون ستون في فبراير 1900. ^{[ 105 ]}^{[ 84 ]}^{: 256-257}^{[ 103 ]}

لم يُعر ماركوني في البداية اهتمامًا كبيرًا لتقنية التزامن، ^{[ 83 ]}^{: 91،} لكنه طوّر لاحقًا نظامًا لاسلكيًا يتضمن هذه التحسينات، وأطلق على محوّله الرنيني اسم "جيغر". على الرغم من براءات الاختراع السابقة المذكورة أعلاه، ادّعى ماركوني في براءة اختراعه "7777" بتاريخ 26 أبريل 1900 ^{[ 106 ]} حقوق جهاز الإرسال والاستقبال "رباعي الدوائر" المقترن حثيًا. ^{[ 7 ]}^{: ص 352-353، 355-358}^{[ 103 ]}^{[ 88 ].} بعد حصوله على براءة اختراع بريطانية، رفض مكتب براءات الاختراع الأمريكي ادعاء ماركوني مرتين لافتقاره إلى الأصالة، ولكن في استئناف عام 1904، نقض مفوض براءات اختراع جديد القرار ومنحه براءة الاختراع. ^{[ 103 ]}^{[ 88 ]} منحت هذه البراءة ماركوني احتكارًا شبه كامل لتقنية التلغراف اللاسلكي المتزامن في إنجلترا وأمريكا. ^{[ 107 ]}^{[ 85 ]} رفعت شركة تسلا دعوى قضائية ضد شركة ماركوني بتهمة انتهاك براءات الاختراع، لكنها لم تكن تملك الموارد اللازمة لمتابعة الدعوى.

اكتشف فرديناند براون أهمية الترابط الضعيف بين ملفات المحول في تقليل عرض النطاق الترددي. وقد تقاسم هو وماركوني جائزة نوبل في الفيزياء عام 1909 لـ"مساهماتهما في تطوير التلغراف اللاسلكي".

في عام 1943، أبطلت المحكمة العليا الأمريكية براءة اختراع ماركوني ^{[ 108 ]} استنادًا إلى براءات اختراع سابقة لتيسلا ولودج وستون، ^{[ 94 ]}^{[ 88 ]} لكن القرار لم يحدد من له حقوق نظام الدوائر اللاسلكية الأربع. ^{[ 103 ]} وقد جاء ذلك بعد فترة طويلة من تقادم أجهزة الإرسال الشرارية.

اختراع كاشف البلورات

تجارب براون

اكتشف الفيزيائي الألماني كارل فرديناند براون ظاهرة "التوصيل أحادي الاتجاه" في البلورات عام 1874 في جامعة فورتسبورغ . ^{[ 109 ]}^{: 73-74}^{[ 110 ]}^{: 556-563.} درس براون بيريت النحاس (Cu₅FeS₄ ₎ ، وبيريت الحديد (كبريتيد الحديد، FeS₂ ₎_، والجالينا (PbS)، وكبريتيد النحاس والأنتيمون (Cu₃SbS₄ ) _. [ ¹¹¹_]^كان ذلك قبل اكتشاف الموجات الراديوية، ولم يستخدم براون هذه الأجهزة عمليًا، بل كان مهتمًا بخاصية ^التيار -الجهد غير الخطية التي أظهرتها هذه الكبريتيدات. ولعل طريقة براون في توصيل البلورة كانت حاسمة: فقد وضع العينة على دائرة من السلك، ثم لمسها بطرف سلك فضي رفيع، وهو ما يُعرف بـ"تلامس شعيرات القط". ^[⁴²^]^:⁸ عند رسم التيار كدالة للجهد عبر نقطة تلامس، وجد أن النتيجة كانت خطًا مستقيمًا للتيار في اتجاه واحد، ولكنه ينحني لأعلى للتيار في الاتجاه الآخر، بدلًا من خط مستقيم، مما يدل على أن هذه المواد لا تخضع لقانون أوم . ^[⁴²^]^:^8-9 كانت موصلة للتيار بشكل أفضل في اتجاه واحد مقارنةً بالاتجاه الآخر.

تجارب بوز

كاشف الجالينا الخاص ببوز من براءة اختراعه لعام 1901. ^{[ 112 ]} تم تصميم هذا الإصدار عمدًا ليبدو ويعمل مثل مقلة العين البشرية، مع عدسة تركز الموجات المليمترية على نقطة اتصال الجالينا.

مطياف الموجات المليمترية من صنع بوز، ١٨٩٧. يوجد جهاز إرسال الشرارة داخل الصندوق (R) . يوجد كاشف الغالينا داخل الهوائي البوقي (F) مع برغي إبهام (t) يُستخدم لضبط ضغط نقطة معدنية على البلورة. تُولّد البطارية (V) تيارًا كهربائيًا يمر عبر الكاشف، ويقيسه الجلفانومتر (G).

استخدم جاغاديش تشاندرا بوس البلورات لأول مرة للكشف عن الموجات الراديوية، وذلك في تجاربه على الموجات الميكروية في جامعة كلكتا بين عامي 1894 و1900. ^{[ 113 ]}^{[ 114 ]}^{: 295-296، 301-305.} ومثل غيره من العلماء منذ هيرتز، كان بوس يبحث في أوجه التشابه بين الموجات الراديوية والضوء من خلال محاكاة تجارب البصريات الكلاسيكية باستخدام الموجات الراديوية. ^{[ 7 ]}^{: 477-483.} استخدم في البداية جهاز استقبال يتكون من نابض فولاذي يضغط على سطح معدني مع مرور تيار كهربائي فيه. ولعدم رضاه عن هذا الكاشف، قام بوس حوالي عام 1897 بقياس التغير في مقاومة عشرات المعادن ومركباتها عند تعريضها للموجات الميكروية. ^{[ 114 ]}^{[ 115 ]}^{: 452-474.} وقد أجرى تجارب على العديد من المواد ككواشف تلامسية، مركزًا على الجالينا .

تألفت أجهزة الكشف الخاصة به من بلورة غالينا صغيرة مثبتة عليها نقطة معدنية بواسطة برغي يدوي، داخل موجه موجي مغلق ينتهي بهوائي بوق لجمع الموجات الميكروية. ^{[ 7 ]}^{: 295-296، 301-305}^{[ 42 ]}^{: 12} مرر بوز تيارًا من بطارية عبر البلورة، واستخدم جلفانومترًا لقياسه. عندما اصطدمت الموجات الميكروية بالبلورة، سجل الجلفانومتر انخفاضًا في مقاومة الكاشف. جادل توماس لي بأن هذا الكاشف يعمل عن طريق تغير مقاومة أشباه الموصلات مع درجة الحرارة، كمقياس إشعاع حراري ، وليس ككاشف مقوم. ^{[ 33 ]}^{: 5-6} في ذلك الوقت، اعتقد العلماء أن كواشف الموجات الراديوية تعمل بآلية مشابهة لطريقة اكتشاف العين للضوء، ووجد بوز أن كاشفه حساس أيضًا للضوء المرئي والأشعة فوق البنفسجية، مما دفعه إلى تسميته شبكية اصطناعية . يعتبر كاشف الجالينا شبه الموصل لبوز بمثابة السلف لثنائي أشباه الموصلات ، ^{[ 116 ]}^{[ 117 ]} وقد حصل على براءة اختراع الكاشف في 30 سبتمبر 1901 ^{[ 112 ]}^{[ 109 ]}^{: 73-74} وغالبًا ما يعتبر هذا أول براءة اختراع لجهاز أشباه الموصلات.

بيكارد: اكتشاف التصحيح

"Microphone" coherer detector from 1909 similar to one Pickard discovered rectification with, widely used in the first receivers. It consists of a steel needle resting on two carbon blocks. A semiconducting layer of corrosion on the steel may have been responsible for the rectification.

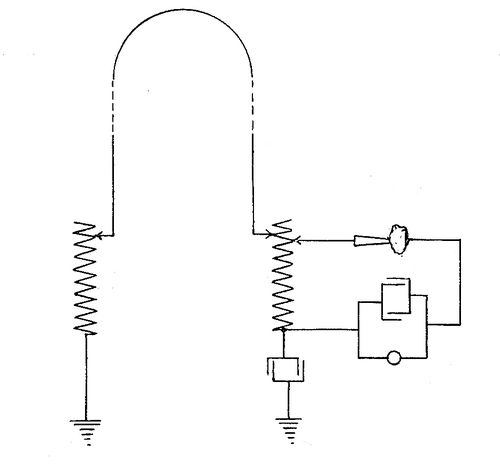

Pickard's circuit diagram of a crystal receiver in his U.S. patent 836,531, Means for Receiving Intelligence Communicated by Electric Waves, filed: 30 August 1906, granted: 20 November 1906

Greenleaf Whittier Pickard, an engineer with the American Wireless Telephone and Telegraph Co. invented the rectifying contact detector,^[118] discovering rectification of radio waves in 1902 while experimenting with a coherer detector consisting of a steel needle resting across two carbon blocks.^[9]^[119]^{:325–330,360}^[42]^:17–18 On 29 May 1902 he was operating this device, listening to a radiotelegraphy station. Coherers required an external current source to operate, so he had the coherer and telephone earphone connected in series with a 3 cell battery to provide power to operate the earphone. Annoyed by background "frying" noise caused by the current through the carbon, he reached over to cut two of the battery cells out of the circuit to reduce the current^[9]^:64–69^[119]^{:325–330,360}

The frying ceased, and the signals, though much weakened, became materially clearer through being freed of their background of microphonic noise. Glancing over at my circuit, I discovered to my great surprise that instead of cutting out two of the cells I had cut out all three; so, therefore, the telephone diaphragm was being operated solely by the energy of the receiver signals. A contact detector operating without local battery seemed so contrary to all my previous experience that ... I resolved at once to thoroughly investigate the phenomenon.

The generation of an audio signal without a DC bias battery made Pickard realize the device was acting as a rectifier. Pickard began to experiment and found an oxidized steel surface worked better, so he tried magnetite (Fe₃O₄). On 16 October 1902 he received a radio station using magnetite touched by a copper wire, which he said was the first crystal detector.^[9]^:64–69

خلال السنوات السبع التالية، أجرى بيكارد بحثًا شاملًا للعثور على المواد التي تُشكّل أكثر نقاط التلامس حساسيةً للكشف، واختبر في نهاية المطاف آلاف المعادن، ^{[ 109 ]} واكتشف حوالي 250 بلورة مُقوِّمة. ^{[ 33 ]}^{: 4-9، 297-300}^{[ 9 ]}^{[ 119 ]}^{: 325-330، 360.} في عام 1906، حصل على عينة من السيليكون المنصهر ، وهو منتج اصطناعي تم تصنيعه حديثًا في أفران كهربائية، وقد تفوّق على جميع المواد الأخرى. ^{[ 9 ]}^{[ 119 ]}^{: 325-330، 360.} حصل على براءة اختراع لكاشف السيليكون في 30 أغسطس 1906. ^{[ 109 ]}^{[ 120 ]} . في عام 1907، أسس شركة لتصنيع كواشفه، وهي شركة Wireless Specialty Products Co.، ^{[ 42 ]}^{: 25-26،} وكان كاشف السيليكون أول كاشف بلوري يُباع تجاريًا. ^{[ 9 ]}^{[ 121 ]} واصل بيكارد إنتاج أجهزة كشف أخرى باستخدام البلورات التي اكتشفها؛ وكان من أكثرها شيوعًا كاشف البيريت الحديدي "بايرون" وكاشف الزنكايت - الكالكوبيريت البلوري "بيريكون" [ ^{42 ] :}^{24 في} عام 1908، ^{[ 122 ]}^{[ 50 ]} والذي يرمز إلى " PER fect p I c K ard c ON tact". ^{[ 33 ]}^{: 4–9، 297–300}

أصبحت أجهزة الكشف عن البلورات شائعة

في حوالي عام 1906، أدرك باحثو الاتصالات اللاسلكية أن البلورات المعدنية قد تكون كاشفًا أفضل من الكاشف المتماسك، فبدأ تصنيع أجهزة الراديو البلورية، وتم اختراع العديد من الكواشف البلورية الجديدة. ^{[ 42 ]}^{: 20-21، 23.} ويعود جزء من سبب هذا الاهتمام المتزايد إلى أن أجهزة الاستقبال التجارية التي تستخدم الكاشف المتماسك قد تحولت من استخدام مسجلات الشريط الورقي ( مسجلات السيفون ) كجهاز إخراج، والتي كانت غير متوافقة مع الكواشف البلورية، إلى سماعات الأذن ، التي يمكنها استخدام تيار خرج البلورة.

في 23 مارس 1906، حصل هنري هاريسون تشيس دانوودي ، ^{[ 42 ]}^{: 19،} وهو جنرال متقاعد في سلاح الإشارة بالجيش الأمريكي، على براءة اختراع لكاشف كربيد السيليكون ( الكربورندوم )، ^{[ 123 ]}^{[ 121 ]}^{[ 45 ]}^{: 23-25،} مستخدمًا منتجًا حديثًا آخر هو الأفران الكهربائية. يتميز كربيد السيليكون شبه الموصل بفجوة نطاق واسعة ، واكتشف بيكارد ^{[ 42 ]}^{: 25} أنه يمكن زيادة حساسية الكاشف بتطبيق انحياز أمامي ، وهو جهد مستمر يبلغ حوالي فولت واحد من بطارية ومقياس جهد. ^{[ 73 ]}^{: 135، 137-139}

بدأ براون حوالي عام 1899 تجاربه على البلورات ككواشف راديوية، وفي عام 1906 حصل على براءة اختراع لكاشف شعيرات القط المصنوع من الغالينا في ألمانيا. ^{[ 124 ]} وفي عام 1906، اخترع إل دبليو أوستن كاشفًا من السيليكون والتيلوريوم ، ^{[ 125 ]}^{[ 42 ]}^{: 13} وفي عام 1907، اخترع بيكارد كاشف الموليبدينيت ، ^{[ 126 ]} وفي عام 1911، اخترع طومسون إتش ليون كاشف السيروسيت . ^{[ 127 ]}^{[ 128 ]} وفي عام 1908، قام ويتشي توريكاتا في جامعة طوكيو الإمبراطورية بدراسة 200 معدن، ووجد أن الكاسيتريت (أكسيد القصدير)، والبيرولوسيت (ثاني أكسيد المنغنيز)، والزنكيت ، والغالينا، والبيريت معادن حساسة، ثم اختبر جميع عينات المعادن في كلية المعادن، ووجد 34 معدنًا مقومًا. ^{[ 129 ]}^{[ 128 ]}^{: 87-88}

الاستخدام خلال عصر التلغراف اللاسلكي

خلال عصر التلغراف اللاسلكي ، منذ بداية الراديو عام 1894 وحتى عام 1920، لم يكن هناك بث إذاعي فعلي ؛ إذ كان الراديو يُستخدم كوسيلة للتواصل النصي بين الأفراد. ^{[ 1 ]}^{: 4} في السنوات العشر الأولى، استُخدمت أجهزة التماسك والكواشف الإلكتروليتية في أجهزة الاستقبال. واعتمدت الاتصالات اللاسلكية بعيدة المدى على أجهزة إرسال عالية الطاقة (تصل إلى 1 ميغاواط)، وهوائيات سلكية ضخمة، وجهاز استقبال مزود بكاشف حساس. ^{[ 9 ]}

في حوالي عام 1907، حلت الكواشف البلورية محل الكواشف المتماسكة والكواشف الإلكتروليتية في أجهزة الاستقبال، لتصبح بذلك الشكل الأكثر استخدامًا لكواشف الراديو. ^{[ 11 ]}^{[ 130 ]} وحتى بدء استخدام الصمام الثلاثي المفرغ في الحرب العالمية الأولى، كانت البلورات أفضل تقنية لاستقبال الراديو، ^[⁴²^]^:¹⁷ حيث استُخدمت في أجهزة الاستقبال المتطورة في محطات التلغراف اللاسلكي، وكذلك في أجهزة الراديو البلورية محلية الصنع. ^[¹³¹^]

جهاز استقبال بلوري من نوع ماركوني 106 يستخدم للاتصالات عبر المحيط الأطلسي، حوالي عام 1917
منتجات لاسلكية متخصصة من نوع IP-501، جهاز استقبال بلوري/صوتي بحري، استخدم على نطاق واسع في الحرب العالمية الأولى
طقم كريستال ماركوني من النوع 103 المستخدم على متن السفن مع أجزاء تحمل علامات تعريفية
SCR-54 - جهاز بلوري محمول استخدمه سلاح الإشارة الأمريكي في الحرب العالمية الأولى
جندي يستمع إلى راديو بلوري خلال الحرب العالمية الأولى، 1914
مُرسلو الإشارات الأستراليون يستخدمون جهاز استقبال بلوري من طراز ماركوني مارك 3، 1916
جهاز استقبال بلوري يستخدم في محطات الاتصالات اللاسلكية بعيدة المدى من شركة تيليفونكن

قامت شركات الاتصالات اللاسلكية، مثل ماركوني وتليفونكن، بتصنيع أجهزة راديو بلورية متطورة تعمل بتقنية الحث الكهرومغناطيسي، لاستخدامها كأجهزة استقبال اتصالات في غرف الاتصالات اللاسلكية بالسفن والمحطات الساحلية. ^{[ 56 ]}^{: 144-157} وصُنعت نسخ عسكرية منها للسفن الحربية ومحطات الاتصالات العسكرية. ^{[ 132 ]} وكانت أجهزة الراديو البلورية خفيفة الوزن، مثل SCR-54، جزءًا من محطات الاتصالات اللاسلكية المحمولة التي حملتها القوات البرية في الحرب العالمية الأولى للتواصل مع قادتها خلف خطوط الجبهة. بعد الحرب، أنتجت شركات الإلكترونيات أجهزة راديو بلورية رخيصة الثمن تُعرف باسم "أجهزة الصندوق" للمستهلكين. وقام العديد من هواة الراديو حول العالم ببناء أجهزة الراديو البلورية الخاصة بهم، باتباع التعليمات الواردة في مجلات الراديو. ^{[ 42 ]}^{: 26}^{[ 133 ]}

كان الجالينا ( كبريتيد الرصاص ، PbS، ويُباع أحيانًا تحت اسمي "لينزيت" ^{[ 46 ]}^{: 433-439} و"هيرتزيت")، ^{[ 33 ]}^{[ 66 ]}^{[ 134 ]} أكثر أنواع كاشفات البلورات استخدامًا نظرًا لحساسيته العالية. ومن المعادن البلورية الشائعة الأخرى المستخدمة ^{[ 135 ]}^{: 298} البيريت الحديدي (كبريتيد الحديد، FeS2 _، "ذهب الأحمق"، ويُباع أيضًا تحت الأسماء التجارية "بيرون" ^{[ 29 ]} و "فيرون" ^{[ 46 ]} و"راديوسايت")، ^{[ 136 ]} والموليبدينيت ( ثاني كبريتيد الموليبدينوم ، MoS2 ₎ ، ^{[ 46 ]}^{[ 66 ]} والسيروسيت ( كربونات الرصاص ، PbCO3 ₎ . ^[⁶⁶^]^[⁵⁷^]^:^311-318. من عيوب هذه الكواشف أنها تتطلب سلكًا دقيقًا أشبه بشعيرة قطة، والذي قد يتأثر بأدنى اهتزاز. لذا كان لا بد من إعادة ضبطها قبل كل استخدام، حيث يُسحب طرف السلك على سطح البلورة بينما يستمع المستخدم إلى ضوضاء الراديو في سماعات الأذن، للعثور على موقع تقويم نشط. ^[¹²¹^] ومن الأنواع الأخرى الشائعة الاستخدام كاشف "بيريكون" لبيكارد، والذي يتكون من بلورات الزنكيت والكالكوبيريت المتلامسة.

بُذلت جهود بحثية مكثفة لإيجاد أجهزة كشف أفضل، وجُرِّبت أنواع عديدة من البلورات. ^{[ 137 ]} كان هدف الباحثين إيجاد بلورات تقويمية أقل هشاشة وحساسية للاهتزاز من الغالينا وغيرها من أجهزة الكشف ذات الشكل الشبيه بشعيرات القطط المذكورة سابقًا. ^{[ 46 ]}^{: 434-435} ومن الخصائص المرغوبة الأخرى تحمل التيارات العالية؛ إذ تفقد العديد من البلورات حساسيتها عند تعرضها لتفريغات كهربائية جوية من هوائي سلكي خارجي، أو تيار من جهاز إرسال شرارة قوي يتسرب إلى جهاز الاستقبال. ^{[ 42 ]}^{: 27} وقد أثبت كربيد السيليكون أنه الأفضل من بينها؛ ^{[ 57 ]}^{: 312}^{[ 56 ]}^{: 135} إذ يمكنه التقويم بنقطة فولاذية مضغوطة عليه بقوة بواسطة زنبرك، أو حتى مثبتة بين نقطتي تلامس مسطحتين، ^{[ 42 ]}^{: 24} لذا لم تكن نقاط تلامس كربيد السيليكون بحاجة إلى ضبط قبل كل استخدام كما هو الحال مع أنواع أجهزة الكشف الحساسة ذات الشكل الشبيه بشعيرات القطط. لذلك، استُخدمت كواشف الكربورندوم في محطات الاتصالات اللاسلكية على متن السفن حيث كانت الأمواج تُسبب اهتزاز الأرضية، وفي المحطات العسكرية حيث كان يُتوقع إطلاق النار. ^{[ 33 ]}^{: 4-9، 297-300}^{[ 46 ]}^{: 435.} أما كواشف السيليكون، فرغم أنها أقل متانة من الكربورندوم، إلا أنها كانت تستخدم نقطة اتصال زنبركية لا يمكن فكها بالاهتزاز، لذا استُخدمت أيضًا في المحطات المهنية والعسكرية.

بين عامي 1904 و1915 تقريبًا، طُوِّرت أولى أنواع أجهزة الإرسال اللاسلكي التي تُنتج موجات جيبية مستمرة : مُحوِّل القوس (قوس بولسن) ومولد ألكسندرسون . ^{[ 46 ]}^{: 396-415.} حلت هذه الأجهزة تدريجيًا محل أجهزة الإرسال الشرارية القديمة ذات الموجات المُخمَّدة . فضلًا عن نطاق إرسالها الأطول، كان بالإمكان تعديل هذه الأجهزة بإشارة صوتية لنقل الصوت عبر تقنية التضمين السعوي (AM) للاتصالات اللاسلكية . وعلى عكس جهاز الكوهيمر، سمحت خاصية التقويم في كاشف البلورة بفك تضمين إشارة راديو AM، مما يُنتج صوتًا. ^{[ 81 ]} مع أن الكواشف الأخرى المُستخدمة آنذاك، مثل الكاشف الإلكتروليتي وصمام فليمنج والصمام الثلاثي، كانت قادرة أيضًا على تقويم إشارات AM، إلا أن البلورات كانت أبسطها وأرخصها. ^{[ 81 ]}^{[ 42 ]}^{: 30-31}

خلال الحرب العالمية الأولى، تم تطوير الصمام الثلاثي المفرغ، وهو أول مضخم عملي ، ليصبح مكونًا موثوقًا، وتحولت المحطات اللاسلكية التجارية والعسكرية من أجهزة الاستقبال البلورية إلى أجهزة استقبال الصمامات المفرغة الأكثر حساسية. ^{[ 42 ]}^{: 31}^{[ 139 ]} ومع ذلك، استمرت شعبية ومبيعات أجهزة الراديو البلورية في الازدياد لعدة سنوات بسبب الارتفاع المفاجئ في البث الإذاعي . ^{[ 42 ]}^{: 32} بعد الحرب العالمية الأولى، بدأت محطات الراديو في تجربة بث الصوت والكلام والموسيقى، عن طريق تعديل السعة (AM)، وقام مجتمع متنامٍ من مستمعي الراديو ببناء أو شراء أجهزة راديو بلورية للاستماع إليها. ^{[ 121 ]}^{[ 81 ]}^{[ 140 ]} في عام 1922 ، استجاب مكتب المعايير الأمريكي (المعهد الوطني للمعايير والتكنولوجيا حاليًا ) لاهتمام المستهلكين، فأصدر منشورًا بعنوان " بناء وتشغيل جهاز استقبال راديو منزلي الصنع بسيط" . ^{[ 141 ]} أوضحت هذه المقالة (انظر الرسم) كيف يمكن لأي شخص بارع في استخدام الأدوات البسيطة أن يصنع راديو بلوري ويضبط على الطقس وأسعار المحاصيل والوقت والأخبار والأوبرا.

استمر استخدام أجهزة الراديو البلورية في الازدياد حتى عشرينيات القرن العشرين، عندما حلت محلها أجهزة الراديو ذات الصمامات المفرغة. ^{[ 81 ]}^{[ 140 ]}^{[ 121 ]}

أدوات التكثيف

استُخدمت أجهزة الاستقبال البلورية حتى في الاتصالات عبر المحيط الأطلسي. ففي محطات التلغراف اللاسلكي العابرة للمحيطات، استُخدمت أجهزة استقبال بلورية حساسة متخصصة، تعمل بتقنية الحث الكهرومغناطيسي، وتُغذى بهوائيات سلكية يبلغ طولها ميلاً، لاستقبال برقيات مورس وتسجيلها على شريط ورقي. ^{[ 142 ]} كانت هذه المسافة على الحافة القصوى لنطاق استقبال جهاز الاستقبال البلوري. وقبل توفر أنابيب التضخيم المفرغة، سعت شركات الاتصالات اللاسلكية إلى تطوير تقنية لتقوية الإشارة المستقبلة.

كان أحد الحلول هو "المُكثِّف"؛ ^{[ 143 ]} مثل النسخة التي ابتكرتها شركة إس جي براون واستخدمتها شركة ماركوني. ^{[ 135 ]}^{: 310-311.} كان تيار خرج جهاز الاستقبال البلوري يمر عبر ملف على قطبي مغناطيس دائم. وُضِعَ بالقرب من قطبي المغناطيس رنانة فولاذية. ضُبِطَت الرنانة لتردد الرنين عند تردد شرارة الصوت لجهاز الإرسال. عندما تهتز الرنانة، تُغلِق نقاط التلامس الموجودة عليها دائرة البطارية المتصلة بسماعة أذن بشكل دوري، مما يُصدر صوت طنين في السماعة. وبسبب الرنين، تُثير الإشارات الضعيفة جدًا بحيث لا يمكن سماعها اهتزازات كبيرة في الرنانة، مما يسمح باكتشافها.

كريستوداين

تتميز بعض وصلات أشباه الموصلات بخاصية تُسمى المقاومة السالبة ، والتي تعني أن التيار المار فيها يتناقص مع ازدياد الجهد الكهربائي على جزء من منحنى التيار-الجهد . وهذا يسمح للدايود، وهو عادةً جهاز سلبي ، بالعمل كمضخم أو مذبذب . فعلى سبيل المثال، عند توصيله بدائرة رنانة وتطبيق جهد مستمر عليه، يمكن للمقاومة السالبة للدايود أن تلغي المقاومة الموجبة للدائرة، مما يُنشئ دائرة ذات مقاومة تيار متردد صفرية، تنشأ فيها تيارات متذبذبة تلقائية. وقد لوحظت هذه الخاصية لأول مرة في كواشف بلورية حوالي عام 1909 على يد ويليام هنري إيكلز ^{[ 144 ]}^{[ 145 ]} وبيكارد ^{[ 146 ]}^{[ 147 ]} . لاحظ الباحثان أنه عند تطبيق جهد مستمر على كواشفهما لتحسين حساسيتها، فإنها أحيانًا ما تُصاب بتذبذبات تلقائية ^{[ 147 ]} . ومع ذلك، اكتفى هذان الباحثان بنشر تقارير موجزة ولم يتعمقا في دراسة هذه الظاهرة.

كان الفيزيائي الروسي العصامي أوليغ لوسيف أول من استغل المقاومة السالبة عمليًا ، وقد كرس حياته لدراسة كاشفات البلورات. في عام 1922، أثناء عمله في مختبر نيجني نوفغورود الراديوي الجديد ، اكتشف المقاومة السالبة في وصلات التلامس النقطية لأكسيد الزنك (الزنكيت) المتحيزة. [ 148 ] ^{[ 149 ]}^{[ 150 ]}^{أدرك أن البلورات} المُضخِّمة يمكن أن تكون بديلاً عن الصمام المفرغ الهش والمكلف والمُهدر للطاقة. استخدم وصلات البلورات ذات المقاومة السالبة المتحيزة لبناء مُضخِّمات الحالة الصلبة ، والمذبذبات ، وأجهزة استقبال الراديو المُضخِّمة والمُجدِّدة ، وذلك قبل 25 عامًا من اختراع الترانزستور. ^{[ 145 ]}^{[ 149 ]}^{[ 33 ]}^{: 4-9}^{[ 151 ]} مع ذلك، لم تحظَ إنجازاته بالتقدير الكافي نظرًا لنجاح الصمامات المفرغة. أطلق الناشر العلمي هوغو غيرنسباك على تقنيته اسم "كريستوداين" ^{[ 151 ]} ، وهو أحد القلائل في الغرب الذين أولوا اهتمامًا لها. بعد عشر سنوات، تخلى عن البحث في هذه التقنية، وطواها النسيان. ^{[ 33 ]}^{: 20}

الاستخدام خلال عصر البث

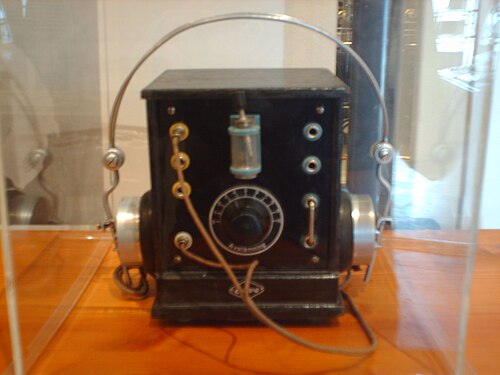

راديو بلوري سويدي على شكل صندوق مزود بسماعات أذن، حوالي عام 1925
مجموعة "وصلة فضفاضة" منزلية الصنع (أعلى) ، متحف في فلوريدا، حوالي عام 1920
راديو كريستالي، ألمانيا، حوالي عام 1924
راديو بلوري منزلي الصنع من مقال نُشر عام 1925 في مجلة العلوم الشعبية

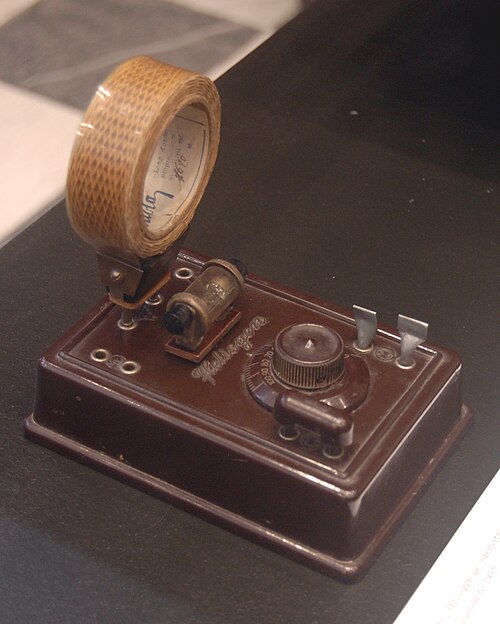

راديو ألماني من ماركة هيليوجين يستخدم ملفًا على شكل "سلة منسوجة"، 1935
راديو من ماركة ديتيفون البولندية، 1930-1939، يستخدم بلورة من نوع "الخرطوشة" (أعلى)

في عشرينيات القرن العشرين، حلّت صمامات التفريغ الثلاثية المُضخِّمة ، التي اخترعها لي دي فورست عام ١٩٠٧ ، محلّ التقنيات السابقة في كلٍّ من أجهزة إرسال واستقبال الراديو. ^[^١٥٢^] ونشأ بثّ الراديو بتقنية AM بشكلٍ عفويٍّ حوالي عام ١٩٢٠، وانتشر الاستماع إلى الراديو بشكلٍ كبيرٍ من هوايةٍ فرديةٍ إلى هوايةٍ عامةٍ واسعة الانتشار. ^[^١٢١^] وكان جمهور المستمعين الأوائل لمحطات البثّ الجديدة في الغالب من مالكي أجهزة الراديو البلورية، حيث لم يكن بمقدور العديد من المستهلكين شراء أجهزة الراديو الأنبوبية الجديدة. ^[^٤٢^]^:^٣٢^[^١٢١^] ولكن نظرًا لافتقارها إلى التضخيم، كان لا بدّ من الاستماع إلى أجهزة الراديو البلورية باستخدام سماعات الأذن، ولم يكن بإمكانها استقبال سوى المحطات القريبة ضمن نطاق ٢٥ إلى ٥٠ ميلًا تقريبًا. ^[⁸¹^]^[¹²¹^] تميزت أجهزة الراديو ذات الصمامات المفرغة المُضخِّمة، التي بدأ إنتاجها بكميات كبيرة عام 1921، بنطاق استقبال أوسع، ولم تكن تتطلب ضبطًا دقيقًا، كما أنها أنتجت طاقة صوتية كافية لتشغيل مكبرات الصوت ، مما سمح لجميع أفراد الأسرة بالاستماع معًا براحة، أو الرقص على أنغام موسيقى عصر الجاز. ^[⁴²^]^:³³^[⁸¹^]

لذا، خلال عشرينيات القرن العشرين، حلت أجهزة استقبال الصمامات المفرغة محل أجهزة الراديو البلورية في جميع المنازل باستثناء المنازل الفقيرة. ^{[ 109 ]}^{[ 81 ]}^{[ 152 ]} لطالما شكل الأداء المتقلب وغير الموثوق لكاشف البلورة عائقًا أمام قبوله كمكون قياسي في أجهزة الراديو التجارية ^{[ 80 ]}^{: 11-12،} وكان هذا أحد أسباب استبداله السريع. كتب فريدريك سيتز، أحد رواد أبحاث أشباه الموصلات: ^{[ 6 ]}

لقد أثر هذا التباين، الذي يقترب مما بدا غامضاً، على التاريخ المبكر لأجهزة الكشف البلورية، وجعل العديد من خبراء الصمامات المفرغة من جيل لاحق يعتبرون فن تقويم البلورات أمراً غير جدير بالثقة.

أصبح الراديو البلوري جهاز استقبال بديلاً رخيصًا يُستخدم للاتصالات الطارئة، ومن قِبل الأشخاص الذين لا يستطيعون شراء أجهزة الراديو الأنبوبية: ^{[ 109 ]} المراهقون، والفقراء، وسكان الدول النامية. ^{[ 140 ]}^{[ 10 ]} وظل بناء جهاز راديو بلوري مشروعًا تعليميًا شائعًا لتعريف الناس بالراديو، ^{[ 42 ]}^{: 34}^{[ 81 ]} وتستخدمه منظمات مثل الكشافة . ^{[ 10 ]} وأصبح كاشف الغالينا، وهو النوع الأكثر استخدامًا بين الهواة، ^{[ 33 ]}^{: 4-9، 297-300} ، الكاشف الوحيد تقريبًا المستخدم في أجهزة الراديو البلورية من هذه النقطة فصاعدًا. ^{[ 66 ]}^{[ 134 ]} واحتُفظ بأجهزة الراديو البلورية كأجهزة راديو احتياطية للطوارئ على متن السفن. ^{[ 42 ]}^{: 32} وخلال الحرب العالمية الثانية في أوروبا التي احتلتها النازية، استُخدم الراديو كجهاز راديو سري سهل الصنع والإخفاء من قِبل جماعات المقاومة. ^{[ 140 ]}

أجهزة راديو "فوكسهول"

إضافةً إلى البلورات المعدنية، تعمل طبقات الأكسيد على العديد من الأسطح المعدنية كأشباه موصلات (كواشف) قادرة على التقويم. وقد تم ابتكار أجهزة راديو بلورية باستخدام كواشف مصنوعة من مسامير صدئة، وقطع نقدية متآكلة، والعديد من الأشياء الشائعة الأخرى. ^{[ 33 ]}^{: 300}

خلال الحرب العالمية الثانية، عندما توقفت قوات الحلفاء قرب مدينة أنزيو الإيطالية في ربيع عام ١٩٤٤، مُنع استخدام أجهزة الراديو الشخصية التي تعمل بالطاقة منعًا باتًا، إذ كان الألمان يمتلكون معدات قادرة على كشف إشارة المذبذب المحلي لأجهزة الاستقبال فائقة التغاير . تفتقر أجهزة الراديو البلورية إلى المذبذبات المحلية التي تعمل بالطاقة، وبالتالي لم يكن بالإمكان كشفها. قام بعض الجنود المبدعين بصنع أجهزة راديو بلورية من مواد مهملة للاستماع إلى الأخبار والموسيقى. ^[^١٥٣^]^[^١٥٤^]^[^٦٨^] استخدم أحد أنواعها شفرة حلاقة من الفولاذ الأزرق وسن قلم رصاص ككاشف. ^[^١٥٥^] شكلت نقطة السن الملامسة لطبقة أكسيد شبه موصلة (المغنيتيت) على الشفرة ثنائيًا بدائيًا ذو نقطة تلامس. من خلال ضبط سن القلم بعناية على سطح الشفرة، تمكنوا من إيجاد نقاط قادرة على التقويم. أطلقت الصحافة الشعبية على هذه الأجهزة اسم " راديو الخنادق "، وأصبحت جزءًا من تراث الحرب العالمية الثانية .

في بعض البلدان التي احتلتها ألمانيا خلال الحرب العالمية الثانية، انتشرت مصادرة أجهزة الراديو من السكان المدنيين على نطاق واسع. دفع هذا الأمر المستمعين المتحمسين إلى بناء أجهزة استقبال سرية خاصة بهم، والتي غالبًا ما كانت عبارة عن أجهزة استقبال بلورية بسيطة. كان أي شخص يفعل ذلك يُعرّض نفسه لخطر السجن أو حتى الموت إذا تم القبض عليه، وفي معظم أنحاء أوروبا، لم تكن إشارات هيئة الإذاعة البريطانية (أو محطات الحلفاء الأخرى) قوية بما يكفي لاستقبالها على مثل هذه الأجهزة.

من فترة ما بعد الحرب العالمية الثانية وحتى الوقت الحاضر

بعد الحرب العالمية الثانية، أدى تطوير ثنائيات أشباه الموصلات الحديثة إلى جعل كاشف شعيرات القط المصنوع من الغالينا عتيقًا. ^{[ 42 ]}^{: 39}^{[ 140 ]} في أجهزة الراديو البلورية القليلة التي كانت لا تزال تُصنع، استُبدل كاشف شعيرات القط بثنائي الجرمانيوم ، الذي اختُرع خلال الحرب، والذي لم يكن يتطلب ضبطًا. ^{[ 42 ]}^{: 34}^{[ 71 ]} استُخدم ثنائي الجرمانيوم لأنه كان كاشفًا أكثر حساسية من ثنائي السيليكون نظرًا لانخفاض جهد التشغيل الأمامي له (0.3 فولت مقابل 0.7 فولت). ^{[ 58 ]}

The transistor radio introduced in 1954 took over the crystal radio's market niche of a cheap portable radio.^[42]^:40–41 So during the 1950s to 1970s the only remaining market for crystal radios was as a scientific educational novelty toy for children.^[42]^:38–39

In the late 1950s, a variety of cheap novelty crystal radios in plastic cases, typically imported from Japan, were sold as educational toys. One was the "rocket radio", shaped like a rocket (see picture)^[156] For a detector they used a sealed germanium diode which did not need adjustment like the cat's whisker detector. As an audio output device they used a piezoelectric crystal earpiece, which was far more efficient than dynamic earphones, and also did not load the tuned circuit, reducing the Q factor of the tuned circuit and thus the selectivity of the receiver, as dynamic earphones did. For a tuning coil they used a ferrite core loop antenna, which was more compact than the previous air core coils, also functioned as an antenna, and eliminated the need for a ground connection. The radio is tuned to different stations by moving the ferrite core in and out of the coil, changing the magnetic permeability and thus the inductance of the coil. The reception range of these simple radios was limited to strong local AM radio stations within 15–25 miles. They usually had an alligator clip which could be clipped to an external wire antenna, to increase the range.

The Boy Scouts have continued to include the educational construction of a crystal radio in their program since the 1920s.

Recently, communities of hobbyists have started building classically designed long-distance crystal receivers similar to those from the radiotelegraphy era. Much effort goes into the visual appearance of these sets as well as their performance. Annual crystal radio 'DX' contests (long distance reception) and building contests allow these set owners to compete with each other.

Use as a power source

هناك تاريخ من التصاميم التجريبية لأجهزة راديو بلورية تعمل بالترانزستورات وتعتمد على الطاقة المُستمدة من الإشارة المُستقبلة، أو من ضوضاء الراديو المحيطة ، لتضخيم الإشارة الخارجة. ^{[ 157 ]}^{[ 158 ]}^{[ 159 ]} مع وجود محطة إذاعية محلية قوية وهوائي جيد ، يُمكن تشغيل مُضخّم الترانزستور بواسطة تيار مستمر مُقوّم بواسطة ثنائي في جهاز استقبال بلوري، لتضخيم الإشارة الصوتية بما يكفي لتشغيل مكبر صوت. كما يُمكن استخدام جهاز راديو بلوري مُضبوط على مُرسل محلي قوي كمصدر طاقة لجهاز استقبال ثانٍ مُضخّم لمحطة بعيدة لا يُمكن سماعها بدون تضخيم. ^[¹⁶⁰^]^:^122-123
