طبق السمك

لوحة التوصيل ، أو قضيب الربط ، هي لوحة معدنية أو مركبة تُستخدم لربط طرفي سكتين حديديتين لتشكيل مسار متصل . يُشتق اسمها من كلمة " سمكة " ^{[ 1 ]} ، وهي قطعة خشبية تُستخدم لإصلاح أو تقوية صاري السفينة ، أو للمساعدة في تشكيل شكله النهائي. ^{[ 2 ] [ 3 ]} يتناقص قطر السطحين العلوي والسفلي للداخل على طول أبعادهما القصيرة لتحقيق محاذاة متساوية بين السكة الحديدية عند تثبيت لوحة التوصيل في مكانها عن طريق شد مساميرها أثناء التركيب. ^{[ 4 ]}

في نمذجة النقل بالسكك الحديدية ، غالبًا ما تكون لوحة التوصيل عبارة عن صفيحة صغيرة من النحاس أو النيكل الفضي تنزلق على كلا القضيبين لتوفير وظائف الحفاظ على كل من المحاذاة والاستمرارية الكهربائية.

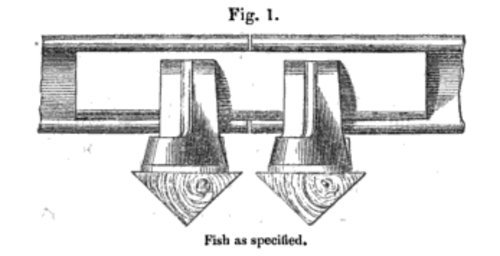

اخترع ويليام بريدجز آدامز ^{[ 5 ]} هذا الجهاز في مايو 1842، بسبب عدم رضاه عن وصلات التداخل وغيرها من أنظمة ^{[ 6 ]} ربط القضبان المستخدمة آنذاك. ولاحظ أن تشكيل وصلة التداخل يتطلب تقليل سمك القضيب إلى النصف عند طرفيه، حيث يكون الإجهاد في أقصى حالاته. ^{[ 7 ]} استُخدم الجهاز لأول مرة على خط سكة حديد المقاطعات الشرقية عام 1844، ولكن فقط كقطعة إسفينية بين القضبان المتجاورة. حصل آدامز وروبرت ريتشاردسون على براءة اختراع للاختراع عام 1847، ^{[ 8 ]} ولكن في عام 1849، طوّر جيمس صموئيل ، مهندس خط سكة حديد المقاطعات الشرقية، ألواحًا معدنية يمكن تثبيتها بالمسامير على القضبان. ^{[ 9 ]}

يمكن توصيل شفرات مفتاح التحويل المتحركة بقضبان الإغلاق بواسطة وصلات مرنة أكثر من المعتاد. يُطلق على هذا النوع من المفاتيح اسم مفتاح التحويل ذي الكعب. بدلاً من ذلك، يمكن أن يكون مفتاح التحويل قطعة واحدة بدون كعب، حيث يحتوي على جزء مرن رقيق لتشكيل الكعب المتحرك.

عندما يتم تجهيز خطوط السكك الحديدية بدوائر المسار ، أو عندما يتم تزويد الخط بالكهرباء للجر الكهربائي ، فإن الاتصال الكهربائي الذي توفره الصفائح المعدنية يكون ضعيفًا وغير موثوق به، ويجب استكماله بسلك ربط يمتد عبر القضبان المتصلة والمثبتة باللحام النقطي أو بوسائل أخرى.
