لوحة التوزيع (المعروفة أيضًا باسم لوحة التحكم ، أو لوحة قواطع الدائرة ، أو لوحة القواطع ، أو لوحة الكهرباء ، أو صندوق المصهرات ، أو صندوق DB ) هي أحد مكونات نظام إمداد الطاقة الكهربائية ، حيث تقوم بتقسيم التيار الكهربائي إلى دوائر فرعية ، مع توفير مصهر حماية أو قاطع دائرة لكل دائرة داخل غلاف مشترك. عادةً ما تحتوي على مفتاح رئيسي ، وفي اللوحات الحديثة، يتم دمج جهاز واحد أو أكثر من أجهزة التيار المتبقي (RCDs) أو قواطع التيار المتبقي المزودة بحماية من التيار الزائد (RCBOs).

في المملكة المتحدة، تُعرف لوحة التوزيع المصممة للتركيبات المنزلية باسم وحدة المستهلك . [ 1 ]

أمريكا الشمالية

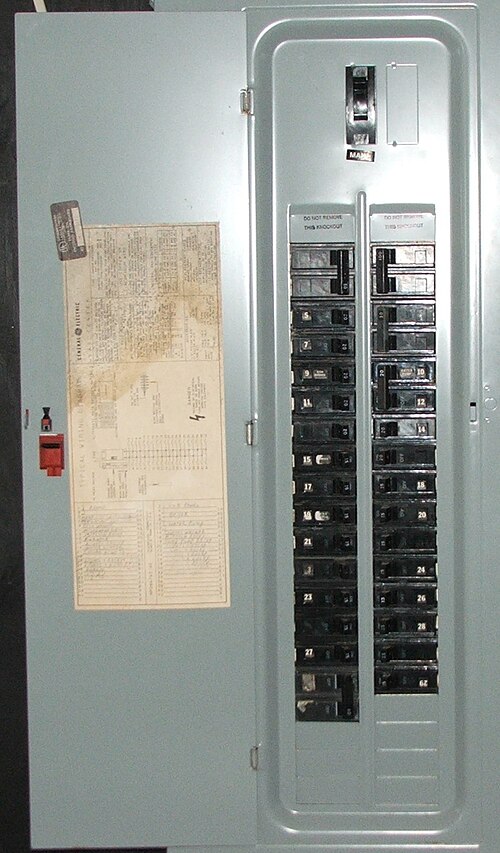

تُوضع لوحات التوزيع في أمريكا الشمالية عادةً داخل علب معدنية ، حيث تُوضع قواطع الدائرة في عمودين يمكن تشغيلهما من الأمام. بعض لوحات التوزيع مزودة بباب يُغطي مقابض مفاتيح القواطع، ولكن جميعها مصممة بواجهة أمامية مغلقة ؛ أي أن واجهة العلبة (سواءً كانت مزودة بباب أم لا) تمنع مُشغل قواطع الدائرة من ملامسة الأجزاء الكهربائية الحية بالداخل. تنقل قضبان التوصيل التيار من موصلات الخط الداخل ( الحارة ) إلى القواطع، التي تُثبت على قضيب التوصيل إما بوصلة ملولبة (باستخدام برغي ملولب) أو بوصلة قابلة للتوصيل باستخدام مشبك تثبيت. تُعد لوحات التوزيع أكثر شيوعًا في التطبيقات التجارية والصناعية وتستخدم قواطع مثبتة ببراغي. أما لوحات التوزيع السكنية والتجارية الخفيفة فتُعرف عمومًا باسم مراكز الأحمال وتستخدم قواطع قابلة للتوصيل. تُثبت موصلات التعادل على قضيب التعادل باستخدام أطراف لولبية . تُثبت موصلات ربط دائرة الفرع على كتلة طرفية متصلة مباشرةً بعلبة لوحة التوزيع، وهي مؤرضة بدورها .

أثناء صيانة لوحة التوزيع، وعند إزالة الغطاء وظهور الكابلات، عادةً ما تحتوي لوحات التوزيع الأمريكية على أجزاء موصلة للتيار الكهربائي مكشوفة. أما في لوحات التوزيع الكندية الخاصة بمداخل الخدمة، فيوجد المفتاح الرئيسي أو قاطع الدائرة في صندوق خدمة ، وهو جزء من الغلاف منفصل عن باقي لوحة التوزيع، بحيث لا تكون أي أجزاء موصلة للتيار الكهربائي مكشوفة عند صيانة الدوائر الفرعية عند إيقاف تشغيل المفتاح الرئيسي أو قاطع الدائرة. [ 2 ]

ترتيب قاطع الدائرة

تُرتّب قواطع الدائرة الكهربائية عادةً في عمودين. في لوحة التوزيع الكهربائية الأمريكية، تُرقّم مواقع القواطع من اليسار إلى اليمين، على طول كل صف من الأعلى إلى الأسفل. هذا النظام الترقيمي مُعتمد عالميًا لدى العديد من الشركات المُصنّعة للوحات قواطع الدائرة الكهربائية.

يُغذّى كل صف من خط مختلف ( أ ، ب ، ج أدناه)، مما يسمح لقواطع الدائرة الكهربائية ثنائية أو ثلاثية الأقطاب ذات الفصل المشترك بأن يكون لكل طور قطب واحد. في أمريكا الشمالية، من الشائع توصيل المعدات الكبيرة المثبتة بشكل دائم بخط إلى خط. يتطلب هذا فتحتين في اللوحة (قطبين) ويوفر جهدًا كهربائيًا قدره 240  فولت للطاقة الكهربائية أحادية الطور ، أو 208  فولت للطاقة الكهربائية ثلاثية الأطوار .

ترقيم قواطع الدائرة الكهربائية في أمريكا الشمالية
الطور المنفصلثلاثي الأطواركاسرات
أأ12
بب34
أج56
بأ78
أب910
بج1112
⋮⋮⋮⋮

التصميم الداخلي

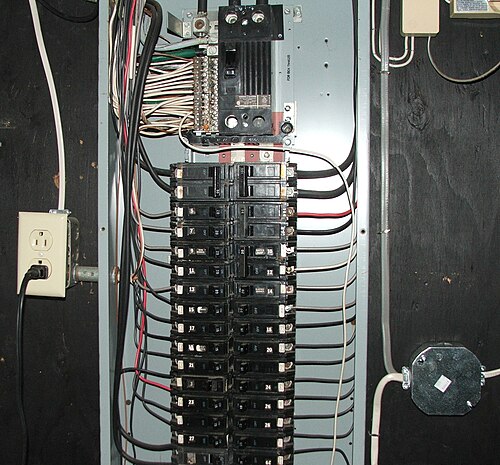

تُظهر الصورة على اليمين الجزء الداخلي للوحة توزيع كهربائية سكنية من إنتاج شركة جنرال إلكتريك . يمكن رؤية موصلات الخدمة الثلاثة - سلكان "حاران" وسلك محايد - وهي تدخل من الأعلى. السلك المحايد متصل بقضيب التوزيع المحايد على اليسار مع جميع الأسلاك البيضاء، بينما يتصل السلكان الحاران بالقاطع الرئيسي. أسفل القاطع الرئيسي، يوجد قضيبا التوزيع اللذان يحملان التيار بين القاطع الرئيسي وعمودي قواطع الدوائر الفرعية، حيث يتفرع من كل دائرة سلكان حاران أحمر وأسود. يمكن رؤية ثلاثة أسلاك (حار أسود، محايد أبيض، وسلك أرضي مكشوف) تخرج من الجانب الأيسر للعلبة وتتجه مباشرةً إلى مقبس كهربائي من نوع NEMA 5-15 موصول به سلك طاقة . يمكن رؤية سلك التأريض المكشوف والمجدول بالقرب من أسفل قضيب التوزيع المحايد.

تُظهر الصورة على اليسار لوحة توزيع كهربائية مزدوجة: لوحة رئيسية على اليمين (مع وجود الغطاء الأمامي) ولوحة فرعية على اليسار (بدون غطاء). تُغذّى اللوحة الفرعية بسلكين كهربائيين سميكين وسلك محايد يمر عبر قناة مائلة بالقرب من أعلى اللوحات. يبدو أن هذا التكوين يُخالف قانون الكهرباء الوطني الأمريكي الحالي في موضعين: أولهما أن اللوحة الرئيسية لا تحتوي على موصل تأريض (حيث يتم تغذيته هنا عبر اللوحة الفرعية)، وثانيهما أن قضيب التأريض في اللوحة الفرعية موصول بقضيب التأريض (يجب أن يكونا قضيبين منفصلين بعد مفتاح الفصل الأول، وهو في هذه الحالة اللوحة الرئيسية).

صناديق الفيوزات

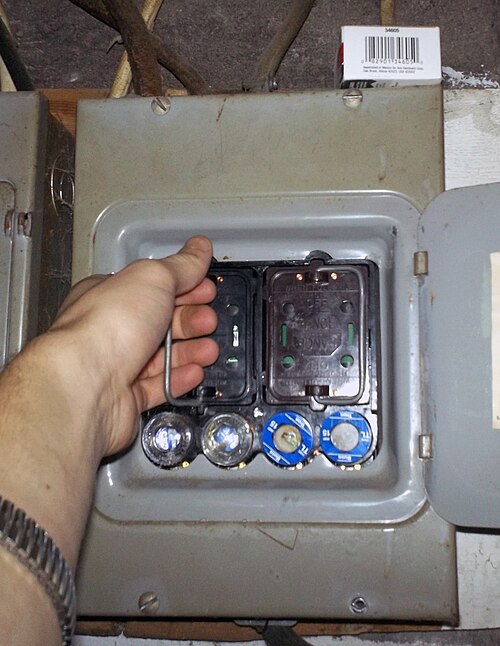

كان تصميم صندوق الفيوزات الشائع في المنازل المبنية بين عامي 1940 و1965 هو صندوق الفيوزات ذو سعة 60 أمبير، والذي يتضمن أربعة فيوزات توصيل (أي قاعدة إديسون) للدوائر الفرعية، ووحدة أو أكثر من وحدات الفيوزات التي تحتوي على فيوزات خرطوشة لأغراض مثل دوائر الأجهزة الرئيسية. [ 3 ] بعد عام 1965، أصبح من الشائع استخدام لوحة توزيع كهربائية أكبر بسعة 100 أمبير مزودة بثلاثة أسلاك (230 فولت)؛ حيث يمكن أن يحتوي صندوق الفيوزات على وحدات فيوزات للإغلاق الرئيسي ودائرة الموقد الكهربائي، بالإضافة إلى عدد من فيوزات التوصيل (قاعدة إديسون أو النوع S) للدوائر الفردية. [ 4 ]

المملكة المتحدة

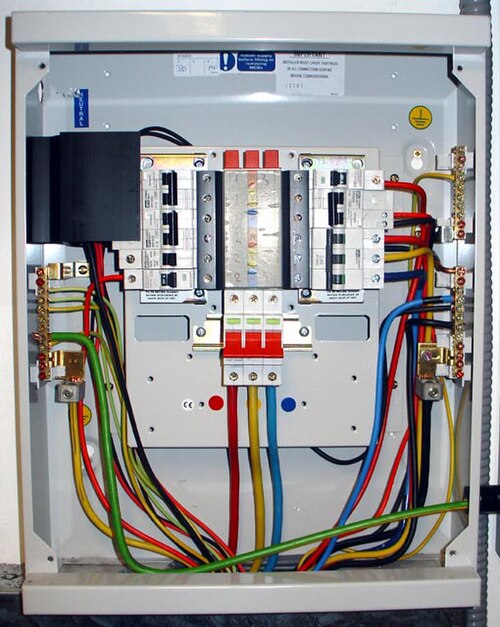

أحد أنواع لوحات التوزيع في المملكة المتحدة.

تُظهر هذه الصورة الجزء الداخلي للوحة توزيع نموذجية في المملكة المتحدة. تتصل أسلاك الطور الثلاثة الداخلة بقضبان التوصيل عبر مفتاح رئيسي في منتصف اللوحة. يوجد على كل جانب من اللوحة قضيبان للتوصيل ، أحدهما للحيادي والآخر للأرضي. يتصل سلك الحيادي الداخل بقضيب التوصيل السفلي على الجانب الأيمن من اللوحة، والذي يتصل بدوره بقضيب توصيل الحيادي في أعلى اليسار. يتصل سلك الأرضي الداخل بقضيب التوصيل السفلي على الجانب الأيسر من اللوحة، والذي يتصل بدوره بقضيب توصيل الأرضي في أعلى اليمين. تمت إزالة غطاء قضيب الحيادي السفلي الأيمن، بينما لا يزال غطاء قضيب الحيادي الأيسر في مكانه.

على الجانب الأيسر من قضبان التوزيع، يوجد قاطعان ثنائيا القطب من نوع RCBO وقاطعان أحاديا القطب، أحدهما غير مستخدم. قاطعا RCBO ثنائيا القطب الظاهران في الصورة غير متصلين عبر طورين، بل لهما توصيلات محايدة من جانب التغذية تخرج خلف قضبان التوزيع. على الجانب الأيمن من قضبان التوزيع، يوجد قاطع أحادي القطب، وقاطع RCBO ثنائي القطب، وقاطع ثلاثي الأقطاب.

تستخدم المنشآت التجارية والعامة والصناعية الكبيرة عمومًا مصادر طاقة ثلاثية الأطوار، مع لوحات توزيع تحتوي على صفين رأسيين مزدوجين من قواطع الدائرة. وغالبًا ما تستخدم هذه المنشآت لوحات توزيع فرعية.

في كلتا الحالتين، تستخدم اللوحات الحديثة التي تتعامل مع مصادر طاقة تصل إلى حوالي 100  أمبير (لوحات التوزيع) أو 200  أمبير (لوحات التوزيع) قواطع دوائر كهربائية وقواطع تيار متبقي مثبتة على قضبان DIN . كما توفر لوحة التوزيع الرئيسية في أي منشأة عادةً مفتاحًا رئيسيًا (يُعرف باسم " المدخل" ) يقوم بفصل خطوط الطور والحيادي لكامل مصدر الطاقة. (ملاحظة: قد يُشار إلى "المدخل" أو يُباع على أنه " عازل" ، ولكن هذا الأمر غير دقيق، لأنه لن يُستخدم بالضرورة كعازل بالمعنى الدقيق للكلمة).

يتم تغذية الطاقة لكل طور عبر قضيب التوزيع . في لوحات التوزيع أحادية الطور، يتم تغذية قضبان التوزيع المنفصلة مباشرةً من مصدر التغذية، مما يسمح باستخدام قواطع التيار المتبقي (RCDs) لحماية مجموعات من الدوائر. بدلاً من ذلك، يمكن استخدام قواطع التيار المتبقي مع حماية من التيار الزائد (RCBOs) لتوفير الحماية من التيار الزائد والتيار المتبقي للدوائر الفردية.

يمكن أيضًا استخدام أجهزة أخرى، مثل المحولات (على سبيل المثال لدوائر الجرس) والموصلات ( المرحلات؛ على سبيل المثال للمحركات الكبيرة أو أحمال التسخين).

تحتوي لوحات التوزيع البريطانية الجديدة عمومًا على الأجزاء الحية مغلفة بـ IP2X ، حتى عند إزالة الغطاء للصيانة.

وحدات المستهلك

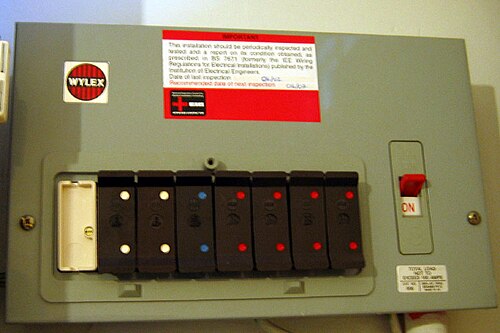

وحدة توزيع كهربائية قياسية قديمة من نوع Wylex مزودة بسبعة صمامات سلكية (أحد مسارات الصمامات غير مستخدم)

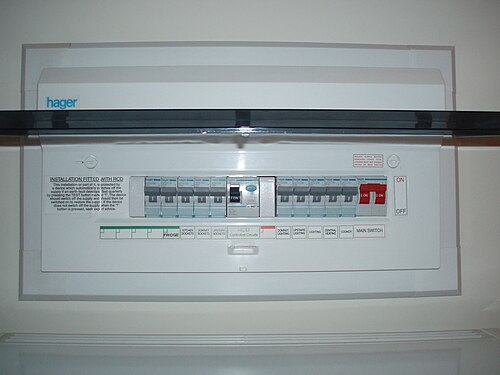

وحدة توزيع كهربائية من هاجر مزودة بقواطع دوائر مصغرة، وقاطع تيار متبقي واحد، ومفتاح ثنائي القطب واحد

في المملكة المتحدة، يُعرّف المعيار البريطاني BS 7671 وحدة المستهلك بأنها "نوع خاص من لوحات التوزيع يتألف من مجموعة مُنسقة تم اختبارها للتحكم في الطاقة الكهربائية وتوزيعها، بشكل رئيسي في المباني السكنية..." [ 5 ]. عادةً ما تكون هذه التركيبات مزودة بإمدادات أحادية الطور بجهد 230 فولت (الجهد القياسي الاسمي)؛ تاريخيًا، كانت تُعرف باسم صناديق المصهرات ، حيث كانت وحدات المستهلك القديمة تستخدم المصهرات حتى ظهور قواطع الدائرة المصغرة (MCBs). قد تحتوي وحدة المستهلك المنزلية الجديدة العادية، المستخدمة كلوحة رئيسية، على ما بين 6 إلى 24 مخرجًا للأجهزة (قد يشغل بعضها مخرجين)، وستكون مقسمة إلى قسمين أو أكثر (مثل قسم غير مزود بقاطع تيار متبقي لأجهزة الإنذار وما إلى ذلك، وقسم مزود بقاطع تيار متبقي لمنافذ المقابس، وقسم مزود بقاطع تيار متبقي للإضاءة والأجهزة المدمجة الأخرى). عادةً ما تحتوي وحدات المستهلك الثانوية المستخدمة في المباني الخارجية على ما بين مخرج واحد إلى أربعة مخارج بالإضافة إلى قاطع تيار متبقي.

لا تحتوي لوحات التوزيع الكهربائية الحديثة (قبل صدور لوائح التمديدات الكهربائية في الإصدار السابع عشر) عادةً على أقسام محمية بقواطع التيار المتبقي (RCD) لأي شيء آخر غير منافذ الكهرباء، على الرغم من أن بعض لوحات التوزيع الكهربائية القديمة كانت تحتوي على مداخل مزودة بقواطع التيار المتبقي. قبل عام 1990، لم تكن قواطع التيار المتبقي (RCD) (وقضبان التوزيع المنفصلة) من المعايير القياسية في لوحات التوزيع الكهربائية.

تستخدم صناديق الفيوزات عادةً فيوزات خرطوشة أو فيوزات قابلة لإعادة التوصيل دون أي وسيلة حماية أخرى، وتُعدّ الصناديق الأساسية ذات الأربع مخارج شائعة جدًا. بعض الصناديق القديمة مصنوعة من الباكليت البني المائل للسواد، وأحيانًا بقاعدة خشبية. على الرغم من أن تصميمها قديم، إلا أنها كانت من المعدات القياسية للتركيبات الجديدة حتى ثمانينيات القرن الماضي، لذا فهي شائعة جدًا. قد لا توفر حوامل الفيوزات في هذه الصناديق الحماية من التلامس العرضي مع الأطراف الموصلة للتيار.

أمثلة

في المملكة المتحدة، تطورت وحدات التوزيع الكهربائية من مفاتيح رئيسية بسيطة وصمامات قابلة لإعادة التوصيل، والتي كانت توفر فقط الحماية من الحمل الزائد وقصر الدائرة، إلى وحدات تحكم متطورة تضم العديد من ميزات السلامة التي تحمي من أنواع مختلفة من الأعطال الكهربائية. يعتمد اختيار جهاز حماية الدائرة على نوع الدائرة الكهربائية المراد حمايتها ومستوى الحماية المطلوب. يتم تحديث معيار BS7671:2018 الخاص بمتطلبات التركيبات الكهربائية، والمعروف أيضًا باسم لوائح IET للأسلاك، بانتظام، وآخر إصدار منه وقت كتابة هذا التقرير هو التعديل 2:2022 الصادر في 28 مارس 2022. فيما يلي التكوينات النموذجية لوحدات التوزيع الكهربائية:

  • وحدة توزيع الطاقة الرئيسية - تتكون من مفتاح رئيسي يفصل التيار الكهربائي عن جميع الدوائر في آنٍ واحد، ويحتوي على قضيب توصيل يربط جميع أجهزة الحماية بمصدر طاقة مشترك، وموصل محايد أو قضيب توصيل متصل بسكة محايدة مشتركة. كما يوجد سكة تأريض منفصلة لتوصيل موصل التأريض الرئيسي. يوفر هذا المثال أعلى درجة من فصل الدوائر الكهربائية، حيث أن جميعها مستقلة. قد لا يكون هذا المثال مناسبًا كحل مستقل مع قواطع دوائر مصغرة (MCBs) للحماية من الحمل الزائد وقصر الدائرة فقط لكل دائرة. قد يتطلب معيار BS7671 حماية إضافية من تسرب التيار الأرضي (RCBOs) وأعطال القوس الكهربائي (AFDD)، مما يجعل هذا الحل مكلفًا.
  • وحدة توزيع كهربائية مزودة بمفتاح رئيسي وقاطعين تيار تفاضلي مزدوجين - تتكون من مفتاح رئيسي يفصل التيار عن جميع الدوائر الكهربائية في آن واحد، وقاطعين تيار تفاضلي بقدرة 30 مللي أمبير، لكل منهما قضيب توصيل خاص به، يحمي كل منهما مجموعة منفصلة من الدوائر، عادةً ما تكون بالتساوي بين المجموعتين، ولكن تتوفر تركيبات أخرى، من أعطال التسرب الأرضي. توفر هذه الوحدة حلاً فعالاً من حيث التكلفة باستخدام مزيج من قواطع الدائرة المصغرة الأرخص ثمناً وقاطعين تيار تفاضلي فقط، وهما أغلى ثمناً.
  • وحدة توزيع كهربائية عالية الكفاءة - تتكون من مفتاح رئيسي يفصل التيار عن جميع الدوائر في آنٍ واحد، وثلاثة قضبان توصيل كهربائية منفصلة، ​​أحدها متصل مباشرةً بالمفتاح الرئيسي، والآخران متصلان بكل قاطع تيار متبقي رئيسي. يسمح قضيب التوصيل الكهربائي الموجود على المفتاح الرئيسي باستخدام قواطع الدائرة المصغرة فقط في الحالات التي لا تكون فيها الأجهزة الأكثر حساسية، مثل قواطع التيار المتبقي مع حماية من التيار الزائد (RCBOs) وقواطع التيار المتبقي مع حماية من التيار الزائد (AFDDs)، أو باستخدام قواطع التيار المتبقي مع حماية من التيار الزائد بشكل مستقل، وقد يقتصر ذلك على اتجاه واحد أو اتجاهين فقط. يتم تقسيم بقية الدوائر بنفس طريقة وحدة التوزيع الكهربائية المزودة بقاطعين تيار متبقيين. يوفر هذا النوع من وحدات التوزيع فصلًا أفضل للدوائر مقارنةً بوحدة التوزيع الكهربائية المزودة بقاطعين تيار متبقيين، مع توفير مرونة أكبر.
  • وحدة توزيع التيار المتردد (RCD) - يُعد هذا الحل الأقل ملاءمةً من حيث فصل الدوائر الكهربائية، لأن المفتاح الرئيسي هو في الأساس قاطع تيار متردد (RCD). وهو أقل شيوعًا من الأنواع الأخرى، ولم يعد يُعتبر حلاً مستقلاً، إذ ينقطع التيار الكهربائي عن جميع الدوائر في حالة حدوث عطل أرضي يؤدي إلى تفعيل قاطع التيار المتردد (RCD) في المفتاح الرئيسي.

تُشترط وحدات التوزيع الكهربائية الحديثة أن تكون مصنوعة من المعدن (غير القابل للاحتراق)، وتستخدم عادةً أجهزة مثبتة على قضبان DIN . مع أن قضبان DIN موحدة، إلا أن ترتيبات قضبان التوصيل ليست كذلك. يُخالف استخدام أجهزة من علامات تجارية مختلفة متطلبات الشركات المصنعة، ويُنصح عمومًا بتجنبه.

سيعكس اختيار وحدة المستهلك عدة عوامل مثل حجم وتصميم المسكن، وعدد الطوابق، والمباني الخارجية، والأحمال المتوقعة (الإضاءة، والمقابس، والأفران، والدش، وسخانات المياه، وشواحن السيارات، وما إلى ذلك)، ومقدار الحماية المطلوبة لكل دائرة.

الصندوق الموضح في أعلى اليمين هو صندوق " Wylex القياسي" مزود بصمامات قابلة لإعادة التوصيل. يمكن أيضًا تزويد هذه الصناديق بصمامات خرطوشة أو قواطع دوائر مصغرة (MCBs). كان هذا النوع من وحدات المستهلك شائعًا جدًا في بريطانيا حتى عام 2001، عندما فرضت لوائح الأسلاك حماية أجهزة التيار المتبقي (RCD) للمقابس التي يُتوقع بشكل معقول أن تُغذي المعدات الخارجية ( BS 7671 :2001، ISBN). 0-86341-373-0). كان هناك عدد من التصاميم المماثلة من مصنعين آخرين، لكن تصاميم Wylex هي الأكثر شيوعًا، وهي الوحيدة التي لا تزال حوامل الصمامات/قواطع الدائرة الكهربائية الخاصة بها متوفرة بشكل شائع. [ 6 ]

أضافت بعض الشركات المصنعة ميزات مبتكرة، مثل شركة CPN Cudis التي أضافت شريط إضاءة LED إلى وحدة توزيع الكهرباء "Lumo" الخاصة بها لتحسين الرؤية في الأماكن المظلمة مثل أسفل السلالم. [ 7 ]

أنواع الحماية من التيار المتبقي (RCD)

حماية حديثة من التيار المتبقي (RCD) - حمولة مزدوجة منفصلة للمستهلك

منذ إدخال (BS 7671:2008 مع التعديل رقم 1: 2011) الإصدار السابع عشر من لوائح IET للأسلاك، يجب على وحدات المستهلك في المملكة المتحدة توفير حماية RCD لجميع الكابلات المدمجة في الجدران باستثناء الدوائر عالية السلامة مثل تلك الخاصة بأجهزة إنذار السرقة أو أجهزة إنذار الدخان.

تختلف طرق حماية الدوائر الكهربائية في وحدات توزيع الكهرباء. على سبيل المثال، يمكن ترتيب وحدة توزيع كهرباء مزدوجة الأحمال في منزل مكون من طابقين على النحو التالي:

RCD 1

  • أضواء الطابق العلوي،
  • نهائي الحلبة السفلية،
  • مقابس المرآب،
  • طباخ

RCD 2

  • أضواء الطابق السفلي،
  • مقابس الطابق العلوي،
  • دش،
  • التدفئة

بترتيب الدوائر الكهربائية بهذه الطريقة، سيظل التيار الكهربائي متوفرًا في أحد الطوابق حتى في حال تعطل قاطع التيار المتبقي (RCD) واحد فقط. علاوة على ذلك، فإن وجود المقابس والمصابيح على قواطع تيار متكافئة يعني أنه في حال تعطل غلاية كهربائية في الطابق السفلي مثلاً، ستظل إضاءة المطبخ متاحة، مما يجنبنا مخاطر البحث عن العطل في الظلام.

هناك طريقة أخرى لحماية الدوائر الكهربائية وفقًا للوائح IET للأسلاك الكهربائية (الإصدار السابع عشر)، وهي تركيب قاطع دائرة التيار المتبقي مع الحماية من الحمل الزائد (RCBO) في كل دائرة. ورغم أن هذه الطريقة أغلى من خيار قاطع الدائرة المصغر مع قاطع التيار المتبقي (RCD+MCB)، إلا أنها تضمن فصل قاطع RCBO الخاص بتلك الدائرة فقط عند حدوث أي عطل، مما يُضيّق نطاق البحث عن العطل منذ البداية. وعند الحاجة إلى استدعاء فني كهربائي، يُمكن حل هذا العطل الموضعي بسرعة أكبر (وبالتالي بتكلفة أقل) مقارنةً بنظام RCD+MCB، الذي يُشير فقط إلى وجود عطل في مكان ما ضمن مجموعة دوائر قاطع التيار المتبقي.

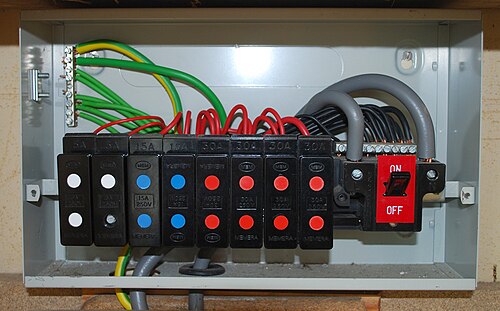

بعض الأنظمة القديمة مثل تلك التي تستخدم وحدات MK أو وحدات MEM الاستهلاكية القديمة التي تحتوي على مصهر واحد لكل فرع، على سبيل المثال:

  • فيوز رقم 1 لأضواء الطابق العلوي
  • مقابس الطابق العلوي، فيوز 2
  • فيوز رقم 3 لأضواء الطابق السفلي
  • مقابس الطابق السفلي، فيوز 4

إلخ..

صناديق الفيوزات القديمة

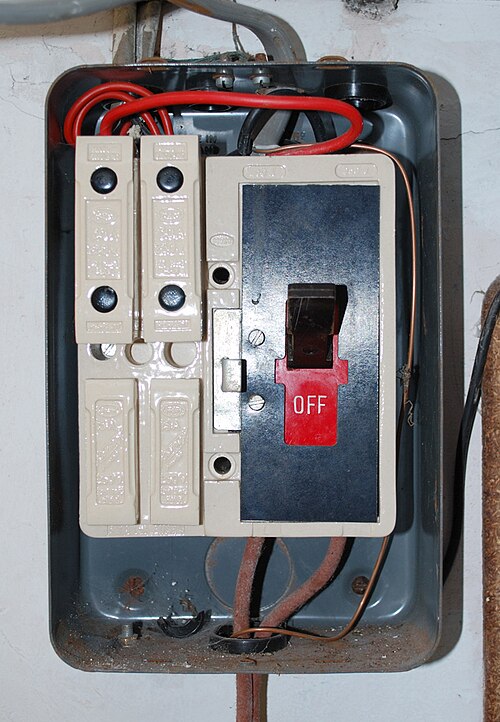

لا يزال عدد قليل من صناديق الفيوزات التي يعود تاريخها إلى ما قبل عام 1950 قيد الاستخدام. يجب التعامل معها بحذر نظراً لانتشار الأجزاء الكهربائية المكشوفة فيها. لن تفي التركيبات التي توفرها بمعايير السلامة الكهربائية الحديثة . من خصائص التركيبات القديمة جداً أيضاً وجود فيوزين لكل دائرة؛ أحدهما على السلك الحي والآخر على السلك المحايد . في حالات نادرة، قد نجد دوائر حلقية قديمة تحتوي على ما لا يقل عن 4  فيوزات 15 أمبير لكل حلقة، واحد على كل من السلك الحي والمحايد، ويتكرر هذا العدد لكل من فرعي التغذية للحلقة.

اختلافات بين الشركات المصنعة

على الرغم من اعتماد سكة DIN قياسية للتركيب وشكل قطع قياسي لقواطع الدائرة الكهربائية التي تبدو قابلة للتبديل، إلا أن مواقع توصيلات قضبان التوزيع وغيرها من الميزات غير موحدة. لكل مصنّع نظام أو أكثر من "الأنظمة"، أو أنواع لوحات قواطع الدائرة، المتوافقة تمامًا مع قواطع الدائرة من ذلك النوع فقط. وقد تم اختبار هذه التجميعات واعتمادها للاستخدام من قبل جهة معترف بها. إن استبدال أو إضافة معدات "تصادف أنها مناسبة" قد يؤدي إلى ظروف غير متوقعة أو حتى خطيرة. لذا، لا ينبغي إجراء مثل هذه التركيبات دون الرجوع أولًا إلى مصادر موثوقة، بما في ذلك بيانات المصنعين.

الموقع والتصنيف

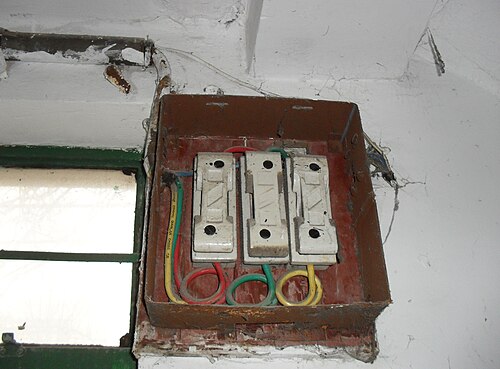

يدخل سلك خدمة ثلاثي الأطوار من خلال جانب لوحة الخدمة الرئيسية هذه، ويتكون من ثلاثة صمامات 100 أمبير .

لأسباب جمالية وأمنية، تُوضع لوحات قواطع الدائرة الكهربائية المنزلية ووحدات التوزيع عادةً في أماكن منعزلة كالخزائن أو العليات أو المرائب أو الأقبية ، ولكنها تُستخدم أحيانًا كجزء من العناصر الجمالية للمبنى (كعمل فني، على سبيل المثال) أو في أماكن يسهل الوصول إليها. مع ذلك، تحظر قوانين البناء الأمريكية الحالية تركيب لوحة توزيع في الحمام (أو غرفة مشابهة)، أو في خزائن الملابس، أو في أي مكان لا يتوفر فيه مساحة كافية لوصول فني الكهرباء إليها. قد تتطلب بعض الحالات الخاصة، كالتركيب في الهواء الطلق، أو في بيئة خطرة، أو في مواقع غير اعتيادية، معدات متخصصة وإجراءات تركيب أكثر صرامة.

قد تُخصص لوحات التوزيع للتيار الكهربائي ثلاثي الأطوار أو أحادي الطور، وللطاقة العادية أو طاقة الطوارئ، أو قد تُخصص حسب الاستخدام، مثل لوحات توزيع لتغذية لوحات أخرى، ولوحات إضاءة للمصابيح، ولوحات طاقة للمعدات والمقابس، واستخدامات خاصة. وتوجد هذه اللوحات في جميع أنحاء المبنى داخل خزائن كهربائية تخدم جزءًا منه.

إضاءة المسرح

في المسرح، تُستخدم لوحة خاصة تُعرف باسم رف التعتيم لتغذية أجهزة إضاءة المسرح. يحتوي رف التعتيم الأمريكي على تغذية ثلاثية الأطوار 208Y/120 فولت. وبدلاً من قواطع الدائرة فقط، يحتوي الرف على مُعتِّم إلكتروني ذي حالة صلبة مزود بقاطع دائرة خاص به لكل دائرة إضاءة على المسرح. يُعرف هذا الترتيب باسم مُعتِّم لكل دائرة . تُوزَّع المُعتِّمات بالتساوي على الأطوار الثلاثة الداخلة. في رف تعتيم يحتوي على 96 مُعتِّمًا، يوجد 32 مُعتِّمًا على الطور A، و32 مُعتِّمًا على الطور B، و32 مُعتِّمًا على الطور C لتوزيع حمل الإضاءة بالتساوي قدر الإمكان. بالإضافة إلى التغذية الكهربائية من محول التغذية في المبنى، ينقل كابل تحكم من وحدة التحكم بالإضاءة المعلومات إلى المُعتِّمات عبر بروتوكول تحكم مثل DMX-512 . تتضمن هذه المعلومات بيانات مستوى الإضاءة لكل قناة، والتي من خلالها يتم التحكم في دوائر التعتيم التي تعمل وتتوقف أثناء تغييرات الإضاءة في العرض (مؤشرات الإضاءة)، ومدة التلاشي.

يمكن تركيب لوحات التوزيع على السطح أو داخل الجدار. يوفر التركيب السطحي سهولة أكبر في تعديل أو إضافة الأسلاك لاحقًا، بينما قد يكون التركيب الداخلي أكثر أناقة، خاصةً في المباني السكنية. أما المشكلة الأخرى في تركيب لوحة التوزيع داخل الجدار، فهي أنه إذا كان الجدار صلبًا، فقد يتطلب الأمر إزالة كمية كبيرة من الطوب أو البلوك. لهذا السبب، لا تُركّب اللوحات المدمجة عادةً إلا في مشاريع البناء الجديدة عندما يكون بالإمكان توفير المساحة اللازمة داخل الجدار.
