كود هان شين

رمز هان شين (汉信码 بالصينية، أي الرمز الصيني المفهوم ) هو رمز شريطي ثنائي الأبعاد (2D) ابتكرته شركة مركز ترقيم المنتجات في الصين ⁽中国物品编码中心) عام 2007 [1] لكسر احتكار ^رمز الاستجابة ^{السريعة ( QR} ) ^. يتكون رمز هان شين من مربعات سوداء وفراغات مربعة بيضاء مرتبة في شبكة مربعة على خلفية بيضاء. يحتوي على أربعة أنماط بحث وعلامات أخرى تُمكّن من التعرف عليه باستخدام قارئات الكاميرا . يدعم رمز هان شين تصحيح أخطاء ريد-سولومون، مما يتيح قراءة الصور التالفة. وقد تم إصداره حاليًا وفقًا لمعيار ISO/IEC 20830:2021. ^[³^]

تتمثل الميزة الرئيسية (وشرط الاختراع)، المشابهة لرمز الاستجابة السريعة (QR code)، في القدرة المدمجة على ترميز الأحرف الصينية بدلاً من اليابانية في رمز الاستجابة السريعة. يسمح رمز Han Xin في إصداره الأقصى 84 (بحجم 189×189) ^{[ 4 ]} بترميز 7827 حرفًا رقميًا، و4350 حرفًا نصيًا إنجليزيًا، و3261 بايتًا، و1044-2174 حرفًا صينيًا (حسب منطقة Unicode). يرمز رمز Han Xin إلى جميع الأحرف اللاتينية وفقًا لمعيار ISO/IEC 646، بدلاً من العدد المحدود من الأحرف اللاتينية الذي يدعمه رمز الاستجابة السريعة . وهذا ما يجعل رمز Han Xin أكثر ملاءمة لترميز النصوص الإنجليزية أو ترميز بيانات مُعرّفات تطبيقات GS1 ^{[ 5 ] .}

بالإضافة إلى ذلك، يمكن لرمز Han Xin ترميز أحرف Unicode من لغات أخرى باستخدام وضع Unicode خاص، ^{[ 3 ]}^{: 5.4.12،} والذي يتضمن ضغطًا مدمجًا بدون فقدان لمجموعة أحرف UTF-8 ودعمًا لتفسير القنوات الموسعة . كما يتميز رمز Han Xin بوضع ضغط خاص لترميز URI، مما يُقلل حجم الباركود الذي يُرمّز روابط صفحات الويب.

التاريخ والمعايير

بدأ مركز ترقيم المواد في الصين (中国物品编码中心) أبحاثًا ^{[ 6 ]} خلال الخطة الخمسية العاشرة للصين لتطوير بديل محلي لرموز الاستجابة السريعة (QR code) التي كانت تُعتبر حكرًا على اليابان في مجال الرموز الشريطية ثنائية الأبعاد. في عام 2007، نُشر معيار الرموز الشريطية الجديد، المعروف آنذاك باسم رمز هان شين، تحت مسمى GB/T 21049-2007 ^{[ 1 ]،} والذي عُرف باسم "الرمز الصيني المنطقي".

في عام 2011، ^{[ 7 ]} أصدرت شركة " جمعية التعريف التلقائي والتنقل" (AIM) الأمريكية رمز "هان شين" الخاص بمحطة الفضاء الدولية كمعيار ترميز رسمي ونشرته في متجرها الخاص. ^{[ 8 ]}

في عام 2015، بدأت مجموعة ISO/IEC JTC 1/SC 31 في تنفيذ ^{[ 9 ]} رمز Han Xin كمعيار دولي ونشرته باسم ISO/IEC 20830:2021 ^{[ 3 ]} في عام 2021.

في عام 2022، تمت مراجعة معيار الكود الصيني المعقول تحت اسم GB/T 21049-2022 ^{[ 10 ]} وتم تغيير اسمه إلى كود Han Xin ليكون متوافقًا مع معيار ISO .

تم تسجيل براءات الاختراع التالية المتعلقة بتشفير وفك تشفير رموز هان شين في أوروبا والولايات المتحدة:

مكتب براءات الاختراع الأوروبي EP3330887B1 من قبل شركة فوجيان لاندي للمعدات التجارية المحدودة "طريقة ونظام الكشف عن نمط ميزات الرموز الحساسة للغة الصينية" ^{[ 11 ]}
براءة اختراع الولايات المتحدة US10095903B2 لشركة Ingenico Fujian Technology Co Ltd "طريقة ونظام فك تشفير الكتل للرمز ثنائي الأبعاد" ^{[ 12 ]}
براءة اختراع الولايات المتحدة US10528781B2 لشركة Ingenico Fujian Technology Co Ltd "طريقة ونظام الكشف عن الأنماط المميزة لرموز Han Xin" ^{[ 13 ]}

طلب

يمكن استخدام رمز هان شين بنفس طريقة استخدام رمز الاستجابة السريعة (QR ). يُستخدم رمز هان شين حاليًا بشكل رئيسي في الصين ^{[ 14 ]} ، نظرًا لقدرته المدمجة على ترميز الأحرف الصينية. مع ذلك، تدعم معظم طابعات الباركود ^{[ 15 ]} وماسحات الباركود ^{[ 16 ]} رمز هان شين. يمكن مسح رمز هان شين ضوئيًا على أجهزة iOS ^{[ 17 ]} و Android ^{[ 18 ]} المحمولة، كما تدعم العديد من مكتبات الباركود ^{[ 19 ]}^{[ 20 ]} قراءة وكتابة رمز هان شين.

تتمثل المزايا الرئيسية لرمز هان شين فيما يلي:

القدرة على ترميز الأحرف الصينية باستخدام الطرق المضمنة؛ ^{[ 21 ]}
دعم موسع لتفسير القنوات ؛
طريقة مضمنة لترميز UTF-8 المضغوط مع ضغط مضمن بدون فقدان البيانات؛
طريقة مضمنة لترميز URI المضغوط؛
ترميز بيانات معرفات تطبيقات GS1 المضغوطة قابل للمقارنة مع رمز الاستجابة السريعة (QR code)؛
دعم كامل لمعيار ISO/IEC 646 لترميز الأرقام والنصوص المضغوطة.

تصميم الباركود

يُمثل رمز هان شين البيانات في وحدات مربعة سوداء وبيضاء، حيث تمثل الوحدة الداكنة القيمة الثنائية 1 والوحدة الفاتحة القيمة 0. ويمكن أيضًا ترميز رمز هان شين بألوان معكوسة ^{[ 3 ]}^{: 4.1.2} ، ولكن هذا الخيار مُعطل افتراضيًا في العديد من قارئات الرموز الشريطية. تُرتب الوحدات السوداء والبيضاء في مناطق مربعة بأحجام تتراوح من 23 × 23 وحدة (الإصدار 1) إلى 189 × 189 وحدة (الإصدار 84). وكما هو الحال في رمز الاستجابة السريعة (QR)، لا يتوفر رمز هان شين بأشكال مستطيلة مثل رمز DataMatrix ، مما يُقيد استخدامه في بعض الحالات. ويمكن حساب حجم إصدار رمز هان شين باستخدام الصيغة التالية: $Size=23+(Version-1)*2$

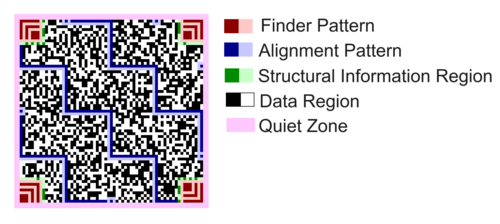

يتكون رمز هان شين من العناصر التالية: ^{[ 3 ]}^{: 4.2}

المنطقة الهادئة – تحيط بالرمز من جميع الجوانب الأربعة بحجم لا يقل عن 3X؛
نمط البحث - يتكون من 4 أنماط للكشف عن الموضع يتم وضعها على جميع الزوايا الأربع للرمز وتستخدم للكشف عن موضع الرمز ومساحته؛
أنماط المحاذاة وأنماط المحاذاة المساعدة - بدأت من الإصدار 4 وتساعد في فك تشفير التعليمات البرمجية المشوهة؛
مناطق المعلومات الهيكلية - تحيط بجميع أنماط البحث الأربعة وتستخدم لترميز معلمات الرموز مثل الإصدار والقناع ووضع تصحيح الأخطاء؛
مناطق البيانات - بيانات ثنائية مقنعة مشفرة في وحدات سوداء وبيضاء.

نمط البحث

نمط البحث ^{[ 3 ]}^{: 4.2.3} يتكون من أربعة أنماط للكشف عن الموضع، تقع في الزوايا الأربع للباركود. يبلغ حجم نمط الكشف عن الموضع 7×7 وحدات، ويتكون من 5 عناصر: داكن 7×7 وحدات، فاتح 6×6 وحدات، داكن 5×5 وحدات، فاتح 4×4 وحدات، وداكن 3×3 وحدات.

نسبة المسح لكل نمط من أنماط تحديد الموقع هي 1:1:1:1:3 أو 3:1:1:1:1 (حسب اتجاه المسح). يتيح توجيه الأنماط الأربعة تحديد موقع الباركود واتجاهه بدقة تامة.

يحتوي كل نمط على فاصل نمط الكشف عن الموضع ^{[ 3 ]}^{: 4.2.4} مع منطقة المعلومات الهيكلية المحاذية له.

نمط المحاذاة

تمت إضافة أنماط المحاذاة ^{[ 3 ]}^{: 4.2.5} إلى رمز هان شين بدءًا من الإصدار 4 (الإصدارات من 1 إلى 3 لا تحتوي على أنماط محاذاة) وتُستخدم لتحديد موضع الخلية بدقة في الرموز الشريطية المشوهة. تنقسم أنماط المحاذاة في رمز هان شين إلى:

نمط المحاذاة – مجموعة من خطوط المحاذاة المتدرجة؛
نمط محاذاة المساعد - 6 وحدات، بما في ذلك 5 وحدات إضاءة ووحدة واحدة داكنة.

يتكون نمط المحاذاة من خط داكن وخط فاتح مجاور له أسفله، بعرض وحدة واحدة. ويشير نمط المحاذاة المساعد، المكون من 5 وحدات فاتحة ووحدة داكنة واحدة، إلى حافة كتلة المنطقة بوحدتها الداكنة.

فيما يلي أمثلة على كود هان شين مع أنماط محاذاة مختلفة.

هان شين كود الإصدار 1
هان شين كود الإصدار 4
هان شين كود الإصدار 22
هان شين كود الإصدار 84

المعلومات الهيكلية

منطقة المعلومات الهيكلية في كود هان شين ^{[ 3 ]}^{: 4.2.7} هي منطقة بعرض وحدة واحدة تحيط بأنماط الكشف عن المواقع الأربعة. يحتوي كود هان شين على مصفوفتين متطابقتين للمعلومات الهيكلية، تتكون كل منهما من 34 وحدة بيانات. تُقسّم كل مصفوفة معلومات هيكلية إلى 17 وحدة، تُوضع حول كل نمط من أنماط الكشف عن المواقع.

تُشفّر منطقة المعلومات الهيكلية البيانات التالية: ^{[ 3 ]}^{: الملحق هـ}

الإصدار + 20 (البتات 0-7)؛
مستوى تصحيح الأخطاء (البتات 8-9)؛
فهرس القناع (البتات 10-11)؛
تصحيح الأخطاء بيانات تصحيح الأخطاء ريد-سولومون (البتات 12-27)؛
يتم تجاهل البتات من 28 إلى 33 ويمكن أن تكون أي بت (في بعض الأحيان يمكن ملؤها بتسلسل أبيض وأسود).

يتم تقسيم بتات البيانات الوصفية من 0 إلى 11 إلى 4 بتات رباعية (m2، m1، m0) ويتم استكمالها بأربعة بتات تصحيح الأخطاء (r3، r2، r1، r0).

معلومات هيكلية لرمز هان شين
الإصدار + 20								برنامج تصحيح الأخطاء		فهرس القناع		رموز تصحيح الأخطاء
م2				م1				m0				r3				r2				r1				r0
X0	إكس 1	X2	X3	إكس 4	X5	X6	X7	X8	X9	X10	إكس 11	X12	X13	X14	X15	X16	X17	X18	X19	X20	X21	X22	X23	X24	X25	X26	X27

إخفاء البيانات

لجعل وحدات هان شين المظلمة والمضيئة متقاربة بنسبة 1:1 في الرمز، تُستخدم خوارزمية الإخفاء ^{[ 3 ]}^{: 5.8.4} . يُطبق تسلسل الإخفاء على منطقة البيانات من خلال عملية XOR . تُستثنى أنماط البحث وأنماط المحاذاة ومناطق المعلومات الهيكلية من عملية الإخفاء. يوضح الجدول التالي خوارزميات أنماط الإخفاء (التي تُطبق على منطقة المعلومات الهيكلية).

خوارزمية نمط إخفاء رمز هان شين
شروط محلول التغطية	مرجع نمط قناع البيانات
عدم التغطية	٠٠
(i+j) mod 2=0	01
((i+j)mod 3+( j mod 3)) mod 2=0	10
(i mod j +j mod i + i mod 3+ j mod 3) mod 2=0	11

i - فهرس صف الرمز. j - فهرس عمود الرمز. يبدأ كل من i و j من (1,1)، وهو رقم الزاوية العلوية اليسرى للرمز. عندما يكون شرط حل القناع صحيحًا، تكون بتة القناع الناتجة 1.

تصحيح الأخطاء

يستخدم رمز هان شين تصحيح أخطاء ريد-سولومون . تُمثَّل البيانات المُشفَّرة كمصفوفة بايت (8 بت). تُقسَّم مصفوفة البيانات إلى كتل ^{[ 3 ]}^{: الملحق ب} ، ويتم توليد تسلسل كلمات رمز تصحيح الأخطاء لكل كتلة، ويُضاف هذا التسلسل إلى نهاية كتلة تصحيح الأخطاء. بعد ذلك، تُدمج جميع الكتل بالتسلسل في دفق بايت.

تستخدم الحسابات متعددة الحدود لرمز هان شين متعددة الحدود لتوليد الحقل المنتهي : x^8 + x^6 + x^5 + x (355 أو 101100011b) ^{[ 3 ]}^{: 5.5} مع الجذر الأولي = 1.

تعتمد نسبة كلمات تصحيح الأخطاء على إصدار الرمز ومستوى تصحيح الأخطاء، وتتراوح بين 16% و60%، مما يسمح بتصحيح ما بين 8% و30% من الضرر. ^{[ 3 ]}^{: 5.6.2}

ميزات مستويات تصحيح أخطاء كود هان شين
برنامج تصحيح الأخطاء	نسبة القدرة على الاسترداد (تقريبية)	ترميز مستوى تصحيح الأخطاء
L1	8%	٠٠
المستوى الثاني	15%	01
المستوى 3	23%	10
المستوى 4	30%	11

منطقة البيانات

تُشفّر بيانات رمز هان شين كمصفوفة بايت. تُقسّم مصفوفة بايت البيانات إلى كتل تصحيح الأخطاء، حيث تُضاف إليها كلمات رمزية (بايتات) خاصة بتصحيح الأخطاء. تُدمج كتل تصحيح الأخطاء في مصفوفة كلمات رمزية واحدة: ^{[ 3 ]}^{: 5.8.3}

(مصفوفة البايتات المشفرة) => (كتلة تصحيح الأخطاء 1) + ... + (كتلة تصحيح الأخطاء N) => (مصفوفة الكلمات المشفرة)

كمثال على ذلك، يمكن توضيح ذلك باستخدام رمز هان شين الإصدار 5 مع مستوى تصحيح الأخطاء L4. يحتوي على 27 كلمة رمزية مشفرة و2 كتلة تصحيح أخطاء، حيث يبلغ حجم كل كتلة من كلمات البيانات وكلمات تصحيح الأخطاء: (14، 20)، (13، 22):

(D1...D14, D15...D27) => (D1...D14, E1.1...1.20) + (D15...D27, E2.1...2.22) => (D1...D14, E1.1...1.20, D15...D27, E2.1...2.22) => (C1...C69) D(x) - كلمات بيانات التشفير. E(bx) - كلمة خطأ التشفير، حيث b هو رقم الكتلة و x هو موضعها في الكتلة. C(x) - كلمات التشفير الناتجة.

في العملية التالية، يتم تقسيم مصفوفة الكلمات المشفرة الناتجة C(x) إلى كتل بحجم 13 بايت، حيث يتم ربط الكلمات المشفرة الموجودة في نفس الموضع داخل كل كتلة، لتشكيل مصفوفة كلمات مشفرة جديدة. والنتيجة هي مصفوفة بايت بنفس الحجم ولكن مختلطة حسب الموضع 13.

(С1...С13, С14...С26, Сn...Cn+12) => (С1, C14, Cn...С13, С26, Cn+12) => (CM1...CMn+12) CM(x) – مختلطة حسب موضع مصفوفة 13 من الكلمات المشفرة (بايتات).

بعد العمليات السابقة، تُوضع الكلمات المشفرة الناتجة في منطقة البيانات صفًا تلو الآخر من اليسار إلى اليمين ومن الأعلى إلى الأسفل. يؤثر تلف الخط الأفقي على عدد أقل من الكلمات المشفرة، بينما يؤثر تلف الخط الرأسي على عدد أكبر منها.

التشفير

يستطيع رمز هان شين ترميز 7827 حرفًا رقميًا، و4350 حرفًا نصيًا إنجليزيًا، و3261 بايتًا، و1044-2174 حرفًا صينيًا في الإصدار 84 كحد أقصى. ^{[ 3 ]}^{: الملحق ج.} بالإضافة إلى ذلك، يدعم هذا الرمز أوضاع يونيكود خاصة وأوضاعًا صناعية. ويمكن دمج جميع الأوضاع للحصول على أفضل مستوى ضغط للبيانات. يوضح الجدول التالي إمكانيات ترميز البيانات باستخدام إصدارات مختلفة من الرموز الشريطية ومستويات تصحيح الأخطاء.

إصدارات شفرة هان شين وسعة المعلومات
إصدار	مقاس	برنامج تصحيح الأخطاء	كلمات البيانات المشفرة	رموز تصحيح الأخطاء	رقمي	نص	بايت	الأحرف الصينية
1	23×23	L1	21	4	45	26	18	6-12
1	23×23	المستوى 4	9	16	15	10	6	2-4
...
22	65×65	L1	354	68	843	470	351	113–234
22	65×65	المستوى 4	168	254	399	222	165	53–110
...
84	189×189	L1	3264	622	7827	4350	3261	1044–2174
84	189×189	المستوى 4	1554	2332	3723	2070	1551	497–1034

أوضاع التشفير

يمكن تقسيم جميع أنماط التشفير إلى المجموعات التالية: ^{[ 3 ]}^{: 5.3.1}

الوضع الرقمي الذي يتضمن ترميز الأرقام: 0-9؛
وضع النص الذي يدعم مجموعة الأحرف الكاملة ISO/IEC 646 ؛
الوضع الثنائي (بايت) الذي يقوم بتشفير قيم البايت من 0 إلى 255؛
أوضاع الأحرف الصينية التي تشفر 1587600 حرفًا صينيًا مختلفًا من صفحة الترميز GB 18030 في 4 أوضاع؛
ترميز يونيكود مع وضع تفسير القناة الموسعة (ECI) ؛
يونيكود مع وضع يونيكود التكيفي الذي يقوم بتشفير ترميز UTF-8 مع ضغط مدمج بدون فقدان ؛
وضع GS1 الذي يقوم بتشفير بيانات معرفات تطبيقات GS1 ^{[ 5 ]} ؛
وضع URI الذي يقوم بتشفير روابط URI بتشفير مضغوط.

خصائص نمط رمز هان شين
وضع	مؤشرات الوضع	بت لكل حرف
رقمي	0001ب	3.3 (10 بتات لثلاثة أرقام)
نص	0010ب	6
بايت ثنائي	0011ب	8
الأحرف الصينية الشائعة في المنطقة الأولى	0100ب	12
الأحرف الصينية الشائعة في المنطقة الثانية	0101ب	12
منطقة GB18030 ثنائية البايت	0110ب	15
منطقة GB18030 ذات 4 بايت	0111ب	21
ECI	1000 ب	متغير (وضع متعدد البايتات)
يونيكود	1001ب	الضغط التكيفي (بدون فقدان للجودة)
GS1	11100001ب	متغير (الوضع الرقمي + الوضع النصي)
معرّف الموارد الموحد (URI)	11100010b	متغير (2-7 بت لكل حرف)

الوضع الرقمي

تُقسّم سلسلة بيانات الإدخال في الوضع الرقمي ^{[ 3 ]}^{: 5.4.4} إلى مجموعات من ثلاثة أرقام (قد تكون المجموعة الأخيرة أقل من ثلاثة) وتُشفّر في 10 بتات (0000000000b - 1111100111b). تُسبق بيانات الوضع بمؤشر الوضع 0001b وتنتهي برمز إنهاء الوضع الذي يُشير أيضًا إلى عدد الأرقام في المجموعة الأخيرة.

مواضع إنهاء الوضع الرقمي لرمز هان شين
الأرقام في المجموعة الأخيرة	مُنهي الوضع
1	1111111101ب
2	1111111110ب
3	1111111111ب

على سبيل المثال، نحتاج إلى ترميز تسلسل الأرقام 12700402: البادئة => 0001b، 127 => 0001111111 ، 004 => 0000000100 ، 02 => 0000000010، النهاية => 1111111110b

وضع النص

يُشفّر وضع النص مجموعة أحرف البيانات من معيار ISO/IEC 646. يُمثّل كل حرف بستة بتات. ^{[ 3 ]}^{: 5.4.5} تُقسّم جميع الأحرف إلى مجموعتين فرعيتين: الوضع الفرعي Text1 والوضع الفرعي Text2. تُستخدم القيمة 11110b للتبديل بين الوضعين الفرعيين، وهي مُنهي الوضع. يبدأ وضع النص من الوضع الفرعي Text1.

الوضع الفرعي 1 لرمز هان شين
شخصية	قيمة ASCII	قيمة التشفير	شخصية	قيمة ASCII	قيمة التشفير	شخصية	قيمة ASCII	قيمة التشفير
0	48	000000b	ل	76	010101b	ز	103	101010ب
1	49	000001b	م	77	010110ب	ح	104	101011ب
2	50	000010b	شمال	78	010111ب	أنا	105	101100ب
3	51	000011b	يا	79	011000b	ج	106	101101ب
4	52	000100b	P	80	011001b	ك	107	101110ب
5	53	000101b	سؤال	81	011010ب	ل	108	101111ب
6	54	000110b	R	82	011011ب	م	109	110000ب
7	55	000111b	S	83	011100b	ن	110	110001ب
8	56	001000b	تي	84	011101b	o	111	110010ب
9	57	001001b	يو	85	011110ب	ص	112	110011ب
أ	65	001010b	V	86	011111ب	q	113	110100ب
ب	66	001011b	دبليو	87	100000b	ر	114	110101ب
ج	67	001100b	X	88	100001ب	s	115	110110ب
د	68	001101b	Y	89	100010ب	ت	116	110111ب
هـ	69	001110b	Z	90	100011ب	u	117	111000ب
F	70	001111ب	أ	97	100100ب	v	118	111001ب
جي	71	010000b	ب	98	100101ب	w	119	111010ب
ح	72	010001b	ج	99	100110ب	x	120	111011ب
أنا	73	010010b	د	100	100111ب	y	121	111100ب
ج	74	010011b	هـ	101	101000ب	z	122	111101ب
ك	75	010100b	و	102	101001ب

هان شين كود النص 2 الوضع الفرعي
شخصية	قيمة ASCII	قيمة التشفير	شخصية	قيمة ASCII	قيمة التشفير	شخصية	قيمة ASCII	قيمة التشفير
نول	0	000000b	ناك	21	010101b	.	46	101010ب
SOH	1	000001b	سين	22	010110ب	/	47	101011ب
STX	2	000010b	ETB	23	010111ب	:	58	101100ب
ETX	3	000011b	يستطيع	24	011000b	;	59	101101ب
نهاية الوقت	4	000100b	EM	25	011001b	<	60	101110ب
ENQ	5	000101b	فرعي	26	011010ب	=	61	101111ب
إقرار	6	000110b	خروج	27	011011ب	>	62	110000ب
بل	7	000111b	إس بي	32	011100b	؟	63	110001ب
بكالوريوس العلوم	8	001000b	!	33	011101b	@	64	110010ب
HT	9	001001b	"	34	011110ب	[	91	110011ب
LF	10	001010b	8	35	011111ب	\	92	110100ب
فيرمونت	11	001011b	دولار	36	100000b	]	93	110101ب
FF	12	001100b	%	37	100001ب	^	94	110110ب
CR	13	001101b	و	38	100010ب	_	95	110111ب
لذا	14	001110b	'	39	100011ب	`	96	111000ب
SI	15	001111ب	(	40	100100ب	{	123	111001ب
DLE	16	010000b	)	41	100101ب	\|	124	111010ب
DC1	17	010001b	*	42	100110ب	}	125	111011ب
DC2	18	010010b	+	43	100111ب	~	126	111100ب
دي سي 3	19	010011b	،	44	101000ب	دل	27	111101ب
دي سي 4	20	010100b	-	45	101001ب

وضع البايت الثنائي

يُشفّر الوضع الثنائي مصفوفة البايتات [0 – 255] بأي شكل. يتكون الوضع الثنائي ^{[ 3 ]}^{: 5.4.6} من مؤشر الوضع الثنائي 0011b، وعداد ثنائي 13 بت، وبيانات البايتات التي تُحوّل إلى تسلسل 8 بت. لا يتطلب هذا الوضع مُنهيًا.

أوضاع الأحرف الصينية

أوضاع الأحرف الصينية هي مجموعة من 4 أوضاع تقوم بتشفير الأحرف الصينية من صفحة الترميز GB 18030 .

أنماط الأحرف الصينية في نظام هان شين
وضع	مؤشر الوضع	أجزاء	عدد الأحرف المشفرة	وصف
الأحرف الصينية الشائعة في وضع المنطقة الأولى ^{[ 3 ]}^{: 5.4.7}	0100ب	12	4074	يقوم بتشفير الأحرف من مناطق GB 18030، والتي: قيمة البايت الأول في النطاق من B0 إلى D7 وقيمة البايت الثاني في النطاق من A1 إلى FE (3760 حرفًا)، قيمة البايت الأول في النطاق من A1 إلى A3 وقيمة البايت الثاني في النطاق من A1 إلى FE (282 حرفًا)، في النطاق من A8A1 إلى A8C0 (32 حرفًا).
الأحرف الصينية الشائعة في وضع المنطقة الثانية ^{[ 3 ]}^{: 5.4.8}	0101ب	12	3008	يقوم بتشفير الأحرف من منطقة GB 18030، حيث تكون قيمة البايت الأول في النطاق من D8 إلى F7 وقيمة البايت الثاني في النطاق من A1 إلى FE (3008 حرفًا).
وضع المنطقة GB18030 ثنائي البايت ^{[ 3 ]}^{: 5.4.9}	0110ب	15	23940	يقوم بتشفير الأحرف من منطقة GB 18030، حيث تكون قيمة البايت الأول في نطاق من 81 إلى FE وقيمة البايت الثاني في نطاق من 40 إلى 7E أو من 80 إلى FE (23940 حرفًا).
وضع المنطقة GB18030 ذو 4 بايت ^{[ 3 ]}^{: 5.4.10}	0111ب	21	1587600	يقوم بتشفير الأحرف من منطقة GB 18030، حيث تكون قيمة البايت الأول في النطاق من 81 إلى FE، وقيمة البايت الثاني في النطاق من 30 إلى 39، وقيمة البايت الثالث في النطاق من 81 إلى FE، وقيمة البايت الرابع في النطاق من 30 إلى 39 (1587600 حرفًا).

وضع يونيكود

وضع يونيكود ^{[ 3 ]}^{: يقوم الإصدار 5.4.12} بتشفير مجموعة أحرف UTF-8 مع ضغط مدمج بدون فقدان للبيانات. في وضع يونيكود، تُحلل بيانات الإدخال باستخدام خوارزمية ذاتية التكيف. أولًا، تُقسم بيانات الإدخال وتُدمج في تسلسلات فرعية مشفرة مسبقًا بنمط 1 أو 2 أو 3 أو 4 بايت، وثانيًا، تُطبق خوارزمية ضغط بيانات تعتمد على طول التشغيل لتشفير كل تسلسل فرعي من بيانات الإدخال.

باختصار، يبحث وضع Unicode في الصفحات الفرعية للأحرف التي يمكن أن يكون لها نفس تسلسل البادئة لجميع أحرف اللغة نفسها (اللغات السيريلية واليونانية والفرنسية والألمانية ...) ويقوم بترميز الاختلافات فقط عن تسلسل بايتات البادئة.

وضع GS1

يشير رمز Han Xin في وضع GS1 ^{[ 3 ]}^{: 5.4.13} إلى أن البيانات المُمثلة مُعرّفة وفقًا للمواصفات العامة GS1. يقوم وضع GS1 بتشفير البيانات في الوضعين الرقمي والنصي. يمكن استخدام أوضاع أخرى، ولكن يجب أن يكون وضع GS1 هو الوضع الأول في الرمز، ويجب إرجاع البيانات المُشفّرة مع علامة GS1. يجب تشفير <FNC1> (إن لزم الأمر) كـ 1111101000b في الوضع الرقمي (يشفر الوضع الرقمي ثلاثة أرقام فقط، لذا فإن 1111101000b => تُعتبر القيمة 1000 حرفًا خاصًا). في حال وجوب إدخال مُعرّف <FNC1> وكان المُشفّر في أي وضع مختلف عن الوضع الرقمي، يجب إنهاء الوضع وبدء الوضع الرقمي. مؤشر وضع GS1 هو 11100001b، ومُنهي وضع GS1 هو 11111111b.

تُقسّم البيانات في وضع GS1 إلى أجزاء صغيرة تُسمى مُعرّفات تطبيقات GS1، ثم تُضغط باستخدام أفضل الأوضاع. على سبيل المثال، يمكن ترميز البيانات التالية: (10)123456ABC < FNC1>(240)DATA

يتم ترميز البيانات بالطريقة التالية: < 11100001b> < رقمي 10123456> < نص ABC> < محدد الوضع الرقمي> < 1111101000b> < رقمي 240> < نص DATA> < 11111111b>

وضع URI

نمط ترميز هان شين لـ URI ^{[ 3 ]}^{: 5.4.14} يُشفّر روابط URI بترميز مُضغوط. مُؤشّر نمط URI هو 11100010b، ومُنهي نمط URI هو 111b. يُمكن لنمط URI تشفير البيانات بثلاث مجموعات أحرف: URI-A، وURI-B، وURI-C ^{[ 3 ]}^{: الملحق M} مع مُنهيات أنماط فرعية خاصة. يُمكن لنمط URI تشفير بيانات %XX في نمط فرعي خاص بتشفير النسبة المئوية، حيث يتم تشفير ثلاثة رموز في 8 بتات.

أنماط فرعية لرمز هان شين URI
شارست	مؤشر مجموعة الأحرف
URI-A	001ب
URI-B	010ب
URI-C	011ب
ترميز النسبة المئوية	100 ب
مُنهي وضع URI	111ب

يقوم الوضع الفرعي لترميز النسبة المئوية بترميز بيانات %XX في تسلسل من 8 بتات. لا يتطلب هذا الوضع أي مُنهي. لترميز بيانات URI %XX في هذا الوضع، يجب إضافة مؤشر الوضع الفرعي (100 بت)، ثم مؤشر 8 بتات لتسلسل الوضع الفرعي المكون من 8 بتات (العداد = طول %XX / 3)، وبعد هذا التسلسل، حيث %FF أو %ff أو %00، يجب إضافة كل بايت على شكل xFF أو x00.

مجموعات أحرف Han Xin Code URI-A و URI-B
مجموعة أحرف URI-A			مجموعة أحرف URI-B
حرف / جزء من عنوان URI	قيمة التشفير	بتات التشفير	حرف / جزء من عنوان URI	قيمة التشفير	بتات التشفير
أ	0	٠٠٠٠٠٠	أ	0	٠٠٠٠٠٠
ب	1	000001	ب	1	000001
ج	2	000010	ج	2	000010
د	3	000011	د	3	000011
هـ	4	٠٠٠١٠٠	هـ	4	٠٠٠١٠٠
و	5	٠٠٠١٠١	F	5	٠٠٠١٠١
ز	6	٠٠٠١١٠	جي	6	٠٠٠١١٠
ح	7	٠٠٠١١١	ح	7	٠٠٠١١١
أنا	8	٠٠١٠٠٠	أنا	8	٠٠١٠٠٠
ج	9	001001	ج	9	001001
ك	10	٠٠١٠١٠	ك	10	٠٠١٠١٠
ل	11	001011	ل	11	001011
م	12	001100	م	12	001100
ن	13	001101	شمال	13	001101
o	14	٠٠١١١٠	يا	14	٠٠١١١٠
ص	15	٠٠١١١١	P	15	٠٠١١١١
q	16	010000	سؤال	16	010000
ر	17	010001	R	17	010001
s	18	010010	S	18	010010
ت	19	010011	تي	19	010011
u	20	010100	يو	20	010100
v	21	010101	V	21	010101
w	22	010110	دبليو	22	010110
x	23	010111	X	23	010111
y	24	011000	Y	24	011000
z	25	011001	Z	25	011001
0	26	011010	!	26	011010
1	27	011011	*	27	011011
2	28	011100	(	28	011100
3	29	011101	)	29	011101
4	30	011110	،	30	011110
5	31	٠١١١١١	{	31	٠١١١١١
6	32	100000	}	32	100000
7	33	100001	\|	33	100001
8	34	100010	\	34	100010
9	35	100011	^	35	100011
.	36	100100	[	36	100100
/	37	100101	]	37	100101
-	38	100110	'	38	100110
_	39	100111	<	39	100111
~	40	101000	>	40	101000
:	41	101001	%	41	101001
@	42	101010	"	42	101010
؟	43	101011	;	43	101011
8	44	101100	.htm	44	101100
=	45	101101	.html	45	101101
+	46	101110	.asp	46	101110
دولار	47	101111	.aspx	47	101111
و	48	110000	ملف .php	48	110000
http://	49	110001	.jsp	49	110001
https.	50	110010	gtin	50	110010
ftp://	51	110011	سير	51	110011
mailto:	52	110100	الخفاش	52	110100
ldap://	53	110101	خبرة	53	110101
هاتف:	54	110110	يبحث	54	110110
الجرة:	55	110111	بطاقة تعريف	55	110111
www.	56	111000	.jp	56	111000
.com	57	111001	.هو - هي	57	111001
.شبكة	58	111010	.de	58	111010
.gov	59	111011	.br	59	111011
.org	60	111100	.fr	60	111100
.cn	61	111101	gs1	61	111101
انتقل إلى URI-B	62	111110	انتقل إلى URI-A	62	111110
مُنهي URI-A	63	111111	مُنهي URI-B	63	111111

مجموعة أحرف Han Xin Code URI-C
حرف / جزء من عنوان URI	قيمة التشفير	بتات التشفير	حرف / جزء من عنوان URI	قيمة التشفير	بتات التشفير	حرف / جزء من عنوان URI	قيمة التشفير	بتات التشفير
أ	0	0000000	R	43	0101011	;	86	1010110
ب	1	0000001	S	44	0101100	/	87	1010111
ج	2	0000010	تي	45	0101101	؟	88	1011000
د	3	0000011	يو	46	0101110	:	89	1011001
هـ	4	0000100	V	47	0101111	@	90	1011010
F	5	0000101	دبليو	48	0110000	و	91	1011011
جي	6	0000110	X	49	0110001	=	92	1011100
ح	7	0000111	Y	50	0110010	http://	93	1011101
أنا	8	٠٠٠١٠٠٠	Z	51	0110011	https.	94	1011110
ج	9	٠٠٠١٠٠١	0	52	0110100	ftp://	95	1011111
ك	10	٠٠٠١٠١٠	1	53	0110101	mailto:	96	1100000
ل	11	٠٠٠١٠١١	2	54	0110110	ldap://	97	1100001
م	12	٠٠٠١١٠٠	3	55	0110111	هاتف:	98	1100010
شمال	13	٠٠٠١١٠١	4	56	0111000	الجرة:	99	1100011
يا	14	٠٠٠١١١٠	5	57	0111001	www.	100	1100100
P	15	٠٠٠١١١١	6	58	0111010	.com	101	1100101
سؤال	16	٠٠١٠٠٠٠	7	59	0111011	.شبكة	102	1100110
R	17	0010001	8	60	0111100	.gov	103	1100111
S	18	0010010	9	61	0111101	.org	104	1101000
تي	19	0010011	دولار	62	0111110	.cn	105	1101001
يو	20	٠٠١٠١٠٠	-	63	0111111	.htm	106	1101010
V	21	0010101	_	64	1000000	.html	107	1101011
w	22	0010110	.	65	1000001	.asp	108	1101100
X	23	0010111	+	66	1000010	.aspx	109	1101101
Y	24	٠٠١١٠٠٠	!	67	1000011	ملف .php	110	1101110
Z	25	0011001	*	68	1000100	.jsp	111	1101111
أ	26	0011010	(	69	1000101	gtin	112	1110000
ب	27	0011011	)	70	1000110	سير	113	1110001
ج	28	٠٠١١١٠٠	،	71	1000111	الخفاش	114	1110010
د	29	0011101	{	72	1001000	خبرة	115	1110011
هـ	30	0011110	}	73	1001001	يبحث	116	1110100
F	31	٠٠١١١١١	\|	74	1001010	بطاقة تعريف	117	1110101
جي	32	0100000	\	75	1001011	.jp	118	1110110
ح	33	0100001	^	76	1001100	.هو - هي	119	1110111
أنا	34	0100010	~	77	1001101	.de	120	1111000
ج	35	0100011	[	78	1001110	.br	121	1111001
ك	36	0100100	]	79	1001111	.fr	122	1111010
ل	37	0100101	'	80	1010000	gs1	123	1111011
م	38	0100110	<	81	1010001	يبحث	124	1111100
شمال	39	0100111	>	82	1010010	انتقل إلى URI-A	125	1111101
يا	40	0101000	8	83	1010011	انتقل إلى URI-B	126	1111110
P	41	0101001	%	84	1010100	مُنهي URI-C	127	1111111
سؤال	42	0101010	"	85	1010101

انظر أيضاً

مراجع

1 2 GB/T (2007). "GB/T 21049-2007 "رمز مناسب للغة الصينية"www.chinesestandardslibrary.com (باللغة الصينية). المعيار الوطني البريطاني GB/T 21049-2007.
^ "中国物品编码中心 (مركز ترقيم المقالات في الصين)" . www.ancc.org.cn (باللغة الصينية).
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 ISO /IEC (2021). "ISO/IEC 20830:2021 "تكنولوجيا المعلومات: تقنيات التعرف التلقائي على البيانات والتقاطها، هان شين كود: مواصفات رموز الباركود"" . iso.org . المنظمة الدولية للتوحيد القياسي (ISO) . ISO/IEC 20830.
↑ ستيفانيا زوكو. "رموز الاستجابة السريعة في الصين المعاصرة: النقود الرقمية وتصور الناس" (ملف PDF) . dspace.unive.it . جامعة كا فوسكاري في البندقية.
1 2 "معرفات تطبيقات GS1" . www.gs1.org .
^ دونغ شياو ون. دنغ هويبنغ؛ وانغ لي (31 أغسطس 2021). "中国主导的首个二维码码制国际标准正式发布(تم إصدار أول معيار دولي لترميز رمز الاستجابة السريعة بقيادة الصين رسميًا)" . www.ancc.org.cn (باللغة الصينية). 中国物品编码中心 (مركز ترقيم المقالات في الصين).
↑ "أخبار تقنية تحديد الهوية بموجات الراديو (RFID) وتقنية جمع البيانات التلقائية (AIDC): رموز جديدة للرموز الشريطية للأحرف ثنائية البايت" . www.scdigest.com . ملخص سلسلة التوريد.
↑ "مواصفات رموز ISS Han Xin Code - الإصدار 3.0" . aimglobal.org . AIM Global.
^ ليو جيا (16 سبتمبر 2015). "汉信码正式成为国际ISO标准工作项目(أصبح كود Hanxin رسميًا عنصر عمل قياسي دوليًا لـ ISO)" . www.ancc.org.cn (باللغة الصينية). 中国物品编码中心 (مركز ترقيم المقالات في الصين).
↑ GB/T (2022). "GB/T 21049-2022 "رمز هان شين"" . www.chinesestandard.net (باللغة الصينية). المعيار الوطني البريطاني . GB/T 21049-2022.
↑ شينغ تشانغ جيانغ؛ ويدونغ وو (2 أغسطس 2016). "براءة اختراع مكتب الاتحاد الأوروبي EP3330887B1 لشركة فوجيان لاندي للمعدات التجارية المحدودة: "طريقة ونظام للكشف عن أنماط ميزات الرموز الحساسة للغة الصينية"" . patents.google.com . مكتب براءات الاختراع الأوروبي.
↑ شينغ تشانغ جيانغ؛ ويدونغ وو (15 يناير 2018). "براءة اختراع الولايات المتحدة الأمريكية رقم US10095903B2 لشركة إنجينيكو فوجيان للتكنولوجيا المحدودة: "طريقة ونظام فك تشفير الكتل للرمز ثنائي الأبعاد"" . patents.google.com . مكتب براءات الاختراع والعلامات التجارية بالولايات المتحدة.
↑ شينغ تشانغ جيانغ؛ ويدونغ وو (13 فبراير 2018). "براءة اختراع الولايات المتحدة الأمريكية رقم US10528781B2 لشركة إنجينيكو فوجيان للتكنولوجيا المحدودة: "طريقة ونظام للكشف عن الأنماط المميزة لرموز هان شين"" . patents.google.com . مكتب براءات الاختراع والعلامات التجارية بالولايات المتحدة.
↑ "رمز هان شين" . www.ancc.org.cn. GS1 الصين.
↑ طابعة الباركود الحرارية المباشرة المكتبية PC42D . www.honeywell.com
↑ "Unitech MS852B" . dcs.aero .
^ شي يو. "كود هان شين" . han-xin-code.appstor.io (باللغة الصينية).
^ تشنغ يو (2 سبتمبر 2013). "中国的二维码,您用了吗(هل استخدمت رمز الاستجابة السريعة الصيني)؟" . www.ancc.org.cn (باللغة الصينية). 中国物品编码中心 (مركز ترقيم المقالات في الصين).
↑ "إنشاء رموز هان شين الشريطية في لغة سي شارب " . www.aspose.com
↑ "المواصفات الفنية لشركة AIM International - مكتبة ترميز أكواد Han Xin لـ .Net" . github.com .
↑ شياولي يو؛ دونغهوا وانغ؛ تشيمين تشاو (2018). تقنية التحقق شبه المادي للأداء الديناميكي لنظام إنترنت الأشياء . سبرينغر. ص 181. ISBN 978-9811317590.

روابط خارجية

[gb_t_21049_2007-1] 1 2 GB/T (2007). "GB/T 21049-2007 "رمز مناسب للغة الصينية"www.chinesestandardslibrary.com (باللغة الصينية). المعيار الوطني البريطاني GB/T 21049-2007.

[2] "中国物品编码中心 (مركز ترقيم المقالات في الصين)" . www.ancc.org.cn (باللغة الصينية).

[iso20830-3] 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 ISO /IEC (2021). "ISO/IEC 20830:2021 "تكنولوجيا المعلومات: تقنيات التعرف التلقائي على البيانات والتقاطها، هان شين كود: مواصفات رموز الباركود"" . iso.org . المنظمة الدولية للتوحيد القياسي (ISO) . ISO/IEC 20830.

[4] ستيفانيا زوكو. "رموز الاستجابة السريعة في الصين المعاصرة: النقود الرقمية وتصور الناس" (ملف PDF) . dspace.unive.it . جامعة كا فوسكاري في البندقية.

[gs1ai-5] 1 2 "معرفات تطبيقات GS1" . www.gs1.org .

[6] دونغ شياو ون. دنغ هويبنغ؛ وانغ لي (31 أغسطس 2021). "中国主导的首个二维码码制国际标准正式发布(تم إصدار أول معيار دولي لترميز رمز الاستجابة السريعة بقيادة الصين رسميًا)" . www.ancc.org.cn (باللغة الصينية). 中国物品编码中心 (مركز ترقيم المقالات في الصين).

[7] "أخبار تقنية تحديد الهوية بموجات الراديو (RFID) وتقنية جمع البيانات التلقائية (AIDC): رموز جديدة للرموز الشريطية للأحرف ثنائية البايت" . www.scdigest.com . ملخص سلسلة التوريد.

[8] "مواصفات رموز ISS Han Xin Code - الإصدار 3.0" . aimglobal.org . AIM Global.

[9] ليو جيا (16 سبتمبر 2015). "汉信码正式成为国际ISO标准工作项目(أصبح كود Hanxin رسميًا عنصر عمل قياسي دوليًا لـ ISO)" . www.ancc.org.cn (باللغة الصينية). 中国物品编码中心 (مركز ترقيم المقالات في الصين).

[10] GB/T (2022). "GB/T 21049-2022 "رمز هان شين"" . www.chinesestandard.net (باللغة الصينية). المعيار الوطني البريطاني . GB/T 21049-2022.

[patentEP3330887B1-11] شينغ تشانغ جيانغ؛ ويدونغ وو (2 أغسطس 2016). "براءة اختراع مكتب الاتحاد الأوروبي EP3330887B1 لشركة فوجيان لاندي للمعدات التجارية المحدودة: "طريقة ونظام للكشف عن أنماط ميزات الرموز الحساسة للغة الصينية"" . patents.google.com . مكتب براءات الاختراع الأوروبي.

[patentUS10095903B2-12] شينغ تشانغ جيانغ؛ ويدونغ وو (15 يناير 2018). "براءة اختراع الولايات المتحدة الأمريكية رقم US10095903B2 لشركة إنجينيكو فوجيان للتكنولوجيا المحدودة: "طريقة ونظام فك تشفير الكتل للرمز ثنائي الأبعاد"" . patents.google.com . مكتب براءات الاختراع والعلامات التجارية بالولايات المتحدة.

[patentUS10528781B2-13] شينغ تشانغ جيانغ؛ ويدونغ وو (13 فبراير 2018). "براءة اختراع الولايات المتحدة الأمريكية رقم US10528781B2 لشركة إنجينيكو فوجيان للتكنولوجيا المحدودة: "طريقة ونظام للكشف عن الأنماط المميزة لرموز هان شين"" . patents.google.com . مكتب براءات الاختراع والعلامات التجارية بالولايات المتحدة.

[14] "رمز هان شين" . www.ancc.org.cn. GS1 الصين.

[15] طابعة الباركود الحرارية المباشرة المكتبية PC42D . www.honeywell.com

[16] "Unitech MS852B" . dcs.aero .

[17] شي يو. "كود هان شين" . han-xin-code.appstor.io (باللغة الصينية).

[18] تشنغ يو (2 سبتمبر 2013). "中国的二维码,您用了吗(هل استخدمت رمز الاستجابة السريعة الصيني)؟" . www.ancc.org.cn (باللغة الصينية). 中国物品编码中心 (مركز ترقيم المقالات في الصين).

[19] "إنشاء رموز هان شين الشريطية في لغة سي شارب " . www.aspose.com

[20] "المواصفات الفنية لشركة AIM International - مكتبة ترميز أكواد Han Xin لـ .Net" . github.com .

[21] شياولي يو؛ دونغهوا وانغ؛ تشيمين تشاو (2018). تقنية التحقق شبه المادي للأداء الديناميكي لنظام إنترنت الأشياء . سبرينغر. ص 181. ISBN 978-9811317590.

(

السريعة ( QR

[

[ 4 ]

[ 5 ] .

[ 6 ]

[ 7 ]

[ 8 ]

[ 9 ]

[ 10 ]

[ 11 ]

[ 12 ]

[ 13 ]

[ 14 ]

[ 15 ]

[ 16 ]

[ 17 ]

[ 18 ]

[ 19 ]

[ 20 ]

[ 21 ]

اللغة	العربية (RTL)
روابط موسوعية	22 رابطاً
المصدر الأصلي	ويكيبيديا ↗
