IEC 60309
المعيار الدولي IEC 60309 (المعروف سابقًا باسم IEC 309 و CEE 17 ، والذي نشرته أيضًا اللجنة الأوروبية للتوحيد القياسي الكهروتقني CENELEC باسم EN 60309 ) هو سلسلة من المعايير الدولية الصادرة عن اللجنة الكهروتقنية الدولية (IEC) والمتعلقة بـ "المقابس والمآخذ والموصلات للأغراض الصناعية". ويُشار إليها أيضًا باسم موصلات "الدبابيس والأكمام" في أمريكا الشمالية [ 1 ] أو باسم موصلات "CeeForm" في صناعة الترفيه. [ 2 ] الحد الأقصى للجهد المسموح به وفقًا للمعيار هو1000 فولت تيار مستمر أو متردد ؛ الحد الأقصى للتيار ،800 أمبير ؛ والتردد الأقصى ،500 هرتز . يتراوح نطاق درجة الحرارة المحيطة من -25 درجة مئوية إلى 40 درجة مئوية . [ 3 ]
تتوفر مجموعة متنوعة من المقابس والمآخذ بأحجام مختلفة وعدد دبابيس متفاوت، وذلك تبعًا للتيار الكهربائي المُزوَّد وعدد الأطوار المُتوافقة. تُحدَّد مواصفات الموصلات عادةً بناءً على تصنيفات الجهد والتيار، والتكوين العام (عدد الدبابيس)، والمحاذاة الدورانية ("التعشيق"). تحظى هذه التركيبات بشعبية في الأماكن المفتوحة، نظرًا لحصول الموصلات على تصنيف IP44 كحد أدنى لمقاومة العوامل الجوية. كما تُستخدم أحيانًا في حالات لا تتطلب فيها خصائصها الخاصة (مثل تصنيف التيار العالي أو إمكانية التوصيل بثلاثة أطوار)، وذلك لتثبيط المستخدمين المحتملين عن توصيل الأجهزة المنزلية بهذه المآخذ، حيث لا تتوافق معها المقابس المنزلية "العادية".
تتميز موصلات ومقابس الكابلات بمفتاح ورمز لوني، وفقًا لنطاق الجهد والتردد المستخدم؛ الألوان الشائعة لتيار متردد بتردد 50-60 هرتز هي الأصفر لجهد 100-130 فولت، والأزرق لجهد 200-250 فولت، والأحمر لجهد 380-480 فولت. تُستخدم التركيبات الزرقاء غالبًا لتوفير مقابس خارجية مقاومة للعوامل الجوية للأجهزة الخارجية. في مواقع التخييم، توفر التركيبات الزرقاء الكبيرة (32 أمبير) الطاقة للعربات المتنقلة الثابتة، بينما توفر التركيبات الزرقاء الأصغر (16 أمبير) الطاقة للعربات المتنقلة والخيام. تُستخدم التركيبات الصفراء لتوفير مصادر طاقة 110 فولت معزولة بمحولات لمواقع البناء في المملكة المتحدة لتقليل خطر الصدمة الكهربائية، ويمتد هذا الاستخدام ليشمل استخدامات الأدوات الكهربائية خارج بيئة مواقع البناء. تُستخدم التركيبات الحمراء ثلاثية الطور للمعدات المحمولة ثلاثية الطور.
التقييس
- IEC 60309-1
- تحدد المواصفة "المقابس والمآخذ والموصلات للأغراض الصناعية" المتطلبات الوظيفية ومتطلبات السلامة العامة. [ 4 ]
- IEC 60309-2
- تنطبق "متطلبات التبادل البُعدي لملحقات الدبابيس وأنابيب التلامس" على المقابس ومآخذ التوصيل، وموصلات الكابلات وموصلات الأجهزة ذات الدبابيس وأنابيب التلامس ذات التكوينات القياسية.
- IEC 60309-3
- "متطلبات خاصة للمقابس والمآخذ الكهربائية والموصلات ومداخل الأجهزة للاستخدام في الأجواء الغازية القابلة للاشتعال". تم سحب هذا المعيار في عام 1998.
- IEC 60309-4
- ينطبق مصطلح "المقابس والموصلات المزودة بمفتاح مع أو بدون قفل" على المنتجات المستقلة التي تجمع داخل غلاف واحد مقبسًا أو موصلًا وفقًا للمعيار IEC 60309-1 أو IEC 60309-2 وجهاز تبديل، بجهد تشغيل مقنن لا يتجاوز 1000 فولت تيار مستمر أو تيار متردد و500 هرتز، وتيار مقنن لا يتجاوز 800 أمبير.
- IEC 60309-5
- ينطبق "متطلبات التوافق الأبعاد وقابلية التبادل للمقابس ومآخذ التوصيل وموصلات السفن ومداخل السفن لأنظمة التوصيل الساحلية ذات الجهد المنخفض (LVSC)" على نوع واحد من المقابس ومآخذ التوصيل وموصلات السفن ومداخل السفن، والمخصصة لتوصيل السفن بأنظمة الإمداد الساحلية المخصصة الموضحة في IEC/IEEE 80005-3.
تم وضع المعايير في الأصل من قبل اللجنة الدولية للتنظيم والموافقة على المعدات الكهربائية ( CEE )، والتي أصبحت اللجنة الدولية لقواعد الموافقة على المعدات الكهربائية (IECEE ) في عام 1985، وهي الآن جزء من اللجنة الكهروتقنية الدولية (IEC ). (وهي نفس الهيئة التي أنتجت سلسلة "CEE 7" من المقابس المنزلية للتيار المتردد ). أما المقابس الصناعية، فقد تم توحيدها في ستينيات القرن الماضي ضمن سلسلة "CEE 17" التي اعتُمدت في المملكة المتحدة تحت مسمى BS 4343، والتي تُعرف الآن بمعيار IEC 60309. [ 5 ]
التصنيفات المفضلة للتيار الكهربائي ومقاييس الأسلاك
يتضمن المعيار تصنيفات التيار المفضلة ومقاييس الأسلاك لكل من التطبيقات الدولية (التي تعتبر السلسلة الأولى) وتطبيقات أمريكا الشمالية (التي تعتبر السلسلة الثانية).
التصنيفات الحالية المفضلة للسلسلة الأولى (بالأمبير) هي: 16، 32، 63، 125، 250، 400، 630 و800، مع تحديد مقاسات الأسلاك بوحدة مم 2 .
التصنيفات المفضلة للتيار في السلسلة الثانية (بالأمبير) هي: 20، 30، 60، 100، 200، 300، 350، 500 و 600، مع تحديد مقاسات الأسلاك كـ AWG و mil الدائري .
حماية البيئة
تتوفر موصلات IEC 60309-2 بأنواع IP44 (مقاومة للرذاذ)، وIP67 (مقاومة للماء)، وIP66/IP67 (مقاومة للرذاذ/مقاومة للماء). في جميع الحالات، ينطبق التصنيف عند فصل الموصل أو توصيله، ولكن ليس أثناء عملية التوصيل.
يتميز النوع الأكثر شيوعًا من فئة IP44 بغطاء مفصلي زنبركي فوق المقبس. عند إدخال القابس، يعلق الغطاء على لسان القابس ويثبته في مكانه. عادةً ما تُركّب الموصلات الثابتة بزاوية مائلة للأسفل لمنع دخول الماء.
تتضمن المتغيرات IP67 و IP66/IP67 حشية وحلقة قفل ملتوية تعمل على إحكام إغلاق الموصلين معًا.
أبعاد
تحتوي المقابس على دبابيس توصيل أسطوانية مرتبة بشكل دائري، ويكون دبوس التأريض أكبر بقطر 2 مم (0.079 بوصة) من الدبابيس الأخرى (المستخدمة للخط/الحيادي). ويحيط بهذا الدبوس غطاء دائري على الموصل الذكري، والذي يركب في تجويف مطابق على الموصل الأنثوي.
يحدد المعيار الموصلات ذات 3 و 4 و 5 دبابيس، ولكن هناك نوع غير قياسي يحتوي على 7 دبابيس (6 في دائرة بالإضافة إلى واحد في المركز) متوفر تجاريًا؛ [ 6 ] يمكن استخدام هذا لبدء تشغيل محركات ثلاثية الطور بنظام النجمة والمثلث .
| تصنيف الموصل (أ) | 16/20 | 32/30 | 63/60 | 125/100 | ||||
|---|---|---|---|---|---|---|---|---|
| دبابيس |  2+E |  3+E |  4+E |  2+E، 3+E |  4+E |  الجميع |  الجميع | |
| دبابيس الخط والحيادي | القطر | 5 مم (0.20 بوصة) | 6 مم (0.24 بوصة) | 8 مم (0.31 بوصة) | 10 مم (0.39 بوصة) | |||
| طول | 37 ملم (1.5 بوصة) | 45 مم (1.8 بوصة) | 67 ملم (2.6 بوصة) | 71 ملم (2.8 بوصة) | ||||
| دبوس التأريض | القطر | 7 مم (0.28 بوصة) | 8 مم (0.31 بوصة) | 10 مم (0.39 بوصة) | 12 مم (0.47 بوصة) | |||
| طول | 37 ملم (1.5 بوصة) | 45 مم (1.8 بوصة) | 67 ملم (2.6 بوصة) | 71 ملم (2.8 بوصة) | ||||
| قطر دائرة الدبوس | 17.5 ملم (0.69 بوصة) | 21.5 ملم (0.85 بوصة) | 26.5 ملم (1.04 بوصة) | 25.0 مم (0.98 بوصة) | 30.3 ملم (1.19 بوصة) | 36.5 ملم (1.44 بوصة) | 42.5 ملم (1.67 بوصة) | |
| قطر غطاء القابس (>50 فولت) | داخلي | 37.9 ملم (1.49 بوصة) | 42.8 ملم (1.69 بوصة) | 48.8 ملم (1.92 بوصة) | 49.7 ملم (1.96 بوصة) | 55.6 ملم (2.19 بوصة) | 61.5 ملم (2.42 بوصة) | 72.5 ملم (2.85 بوصة) |
| خارجي | 43.5 ملم (1.71 بوصة) | 49.5 ملم (1.95 بوصة) | 56.1 ملم (2.21 بوصة) | 57.3 ملم (2.26 بوصة) | 63.4 ملم (2.50 بوصة) | 69.5 ملم (2.74 بوصة) | 81.5 ملم (3.21 بوصة) | |
| قم بتوصيل نصف قطر المفتاح الرئيسي | 3 مم (0.12 بوصة) | 4 مم (0.16 بوصة) | ||||||
جهة اتصال الطيار
قد تحتوي الموصلات المصنفة بقدرة 63 أمبير و125 أمبير على نقطة تلامس تجريبية اختيارية بطول 6 مم. تقع هذه النقطة في منتصف الموصل، وهي أقصر من النقاط الأخرى. صُممت هذه النقطة للتلامس بعد جميع النقاط الأخرى عند إدخال القابس، ولقطع الاتصال قبلها عند فصله. تُستخدم نقطة التلامس التجريبية لفصل الحمل قبل الفصل. وهذا أمر بالغ الأهمية لأن الفصل تحت الحمل قد يُسبب شرارة كهربائية، مما قد يُتلف القابس والمقبس ويُشكل خطرًا على سلامة المستخدم.
يقع دبوس التوجيه في مركز دائرة التلامس الرئيسية في الموصلات ذات 4 و 5 دبابيس. أما في الموصلات ذات 3 دبابيس (2P+E)، فيقع على دائرة التلامس المقابلة لدبوس التأريض. وتقع الموصلات الأخرى بزاوية 105° على جانبي دبوس التأريض، بدلاً من 120° كما في الأنواع الأصغر، وذلك لإفساح المجال لدبوس التوجيه.
نسخة الجهد المنخفض للغاية
يحدد المعيار تصميمًا إضافيًا ومختلفًا للجهود المنخفضة للغاية حتى 50 فولت تيار متردد والتيارات 16 أو 32 أمبير. وهذا يشبه موصل التيار المستمر IEC 60906 ولكنه أكبر منه .
| سدادة | |||
|---|---|---|---|
 16/20 أ |  32/30A | ||
| المقبس |  16/20 أ |  | |
 32/30 أ |  | | |
يحتوي القابس الذكري على ثلاثة دبابيس بطول 20.5 مم وقطر 6 مم، موزعة بالتساوي حول دائرة قطرها 15.4 مم، بدءًا من موضع الساعة 12. يحيط بها غطاء بطول 23 مم، وقطر داخلي 36 مم، وقطر خارجي 42 مم. الدبوس المقابل للمفتاح الرئيسي اختياري، ويمكن حذفه للحصول على نسخة ثنائية الدبابيس. السطح الداخلي لغطاء القابس الذكري مسطح عند موضع الساعة 6. يوجد أخدود واحد أو اثنان في غطاء القابس الذكري ليتوافق مع المفاتيح المقابلة في المقبس الأنثوي. يوجد أخدود رئيسي إلزامي عند موضع الساعة 6، وأخدود ثانوي اختياري عند موضع الساعة 12.
في المقبس الأنثوي، يبلغ عمق المفتاح الرئيسي 4 مم عند موضع الساعة السادسة. ويحدد عرض المفتاح الرئيسي التيار الكهربائي: فمقابس 32 أمبير لها أخدود أضيق بعرض 5 مم، بينما مقابس 16 أمبير لها أخدود أعرض بعرض 8 مم، ولذلك يمكن استخدام مقابس 32 أمبير مع مقابس 16 أمبير، ولكن لا يمكن استخدام مقابس 16 أمبير مع مقابس 32 أمبير. أما مجرى المفتاح الثانوي الاختياري، فهو بنفس الأبعاد لكلا التيارين: بعرض 4 مم عند موضع الساعة الثانية عشرة، ويتصل بأخدود إضافي بعرض 5 مم محفور في الغطاء.
رمز اللون
يشير لون الغلاف إلى نوع الطاقة المتاحة. ويكمن الاختلاف الرئيسي في جهد التشغيل المقنن، كما يلي:
| رمز اللون [ 8 ] | ||||||
|---|---|---|---|---|---|---|
| نطاق الجهد | 20-25 فولت | 40-50 فولت | 100-130 فولت | 200-250 فولت | 300–480 فولت | 500–1000 فولت |
| اللون الشائع | بنفسجي | أبيض | أصفر | أزرق | أحمر | أسود |
| تطبيق شائع | طاقة تيار متردد/مستمر أحادي الطور 24 فولت | طاقة أحادية الطور AC/DC | طاقة تيار متردد أحادية/منفصلة الطور 125 فولت | طاقة تيار متردد أحادية/منفصلة الطور 250 فولت | طاقة تيار متردد ثلاثي الأطوار 400 فولت | 500 فولت على السفن البحرية |
| رموز الألوان الأقل استخداماً | |||||
|---|---|---|---|---|---|
| نطاق الجهد | >50 فولت تيار مستمر (0 هرتز) | 125/250 فولت تيار متردد | 277 فولت | >50 فولت تيار متردد، 100-500 هرتز | 28 فولت تيار مستمر |
| اللون الشائع | أبيض | البرتقالي | رمادي | أخضر | - |
| تطبيق شائع | طاقة التيار المستمر | تصنيفات التيار الكهربائي 125/250 فولت تيار متردد أحادي الطور (2P+N+E)، السلسلة الثانية | تصنيفات التيار الكهربائي أحادي الطور من السلسلة الثانية 277 فولت | طاقة الطائرات 115 فولت 400 هرتز [ 9 ] | طاقة الطائرات 28 فولت تيار مستمر |
تبيع شركة PC Electric (PCE) موصلات من فئة 250 و 400 فولت في مجموعة "Series Midnight" الخاصة بها للاستخدام أثناء الفعاليات الترفيهية، وذلك بهدف أن تكون الأغلفة السوداء أقل تشتيتًا للانتباه عن الأداء.
إدخال المفاتيح
بالإضافة إلى نظام الترميز اللوني، تُثبّت الموصلات في أحد 12 موضعًا لضمان عدم إمكانية توصيل فولتيات استخدام غير متوافقة . يتم تمييز تركيبات الفولتية والتردد المختلفة بموقع دبوس التأريض (أو نتوء بلاستيكي يُسمى مجرى المفتاح الثانوي ، للموصلات التي لا تحتوي على دبوس تأريض)، كما هو موضح في الجدول التالي. يمكن أن يكون دبوس التأريض في أحد المواقع الاثني عشر، والموصوفة بمواقع الساعة من 1 إلى 12، بفواصل 30 درجة حول الدائرة التي تقع عليها جميع الدبابيس. تُحدد المواضع المختلفة من منظور الجانب المفتوح للمقبس؛ يكون موضع الساعة 6 (6، 180 درجة) بنفس زاوية مجرى المفتاح الرئيسي ، ويكون متجهًا للأسفل. مجرى المفتاح الرئيسي هو نتوء على غطاء القابس يتوافق مع شق في المقبس. يتميز دبوس التأريض بقطر أكبر من الدبابيس الأخرى، مما يمنع إدخال نوع خاطئ من القابس في المقبس.
| موضع دبوس التأريض | تكوين الدبابيس [ ب ] | ||
|---|---|---|---|
| P+N+E, 2P+E (2P3W) [ c ] | 3P+E (3P4W) [ d ] | 3P+N+E (4P5W) [ d ] | |
| 30 درجة مئوية / ساعة واحدة | غير موحد، مخصص لأغراض خاصة | ||
| 60 درجة مئوية / ساعتان | >50 فولت تيار متردد، >300 إلى 500 هرتز ( أخضر ) | ||
| 90 درجة مئوية / 3 ساعات | >50 إلى 250 فولت تيار مستمر ( أبيض ) | 380 فولت، 50 هرتز 440 فولت، 60 هرتز ( أحمر ) | 220/380 فولت، 50 هرتز 250/440 فولت، 60 هرتز ( أحمر ) |
| 120 درجة مئوية / 4 ساعات | 100-130 فولت تيار متردد ( أصفر ) | 100-130 فولت تيار متردد ( أصفر ) في المملكة المتحدة، 55/110 فولت تيار متردد [ e ] | 57-75 أو 100-130 فولت تيار متردد ( أصفر ) |
| 150 درجة مئوية / 5 ساعات | 277 فولت تيار متردد، 60 هرتز ( رمادي ) | 600-690 فولت تيار متردد ( أسود ) | 347-400 أو 600-690 فولت تيار متردد ( أسود ) |
| 180 درجة مئوية / 6 ساعات | 200-250 فولت تيار متردد ( أزرق ) | 380-415 فولت تيار متردد ( أحمر ) | 200-240 أو 346-415 فولت تيار متردد ( أحمر ) |
| 210 درجة مئوية / 7 ساعات | 480-500 فولت تيار متردد ( أسود ) | 480-500 فولت تيار متردد ( أسود ) | 277-288 أو 480-500 فولت تيار متردد ( أسود ) |
| 240 درجة مئوية / 8 ساعات | >250 فولت تيار مستمر ( أبيض ) | غير مستخدم | غير مستخدم |
| 270 درجة مئوية / 9 ساعات | 380-415 فولت تيار متردد ( أحمر ) | 200-250 فولت تيار متردد ( أزرق ) | 120-144 أو 208-250 فولت تيار متردد ( أزرق ) |
| 300 درجة مئوية / 10 ساعات | >50 فولت تيار متردد، 100-300 هرتز ( أخضر ) | ||
| 330 درجة مئوية / 11 ساعة | غير مستخدم | 440-460 فولت تيار متردد، 60 هرتز ( أحمر ) | 250-265 أو 440-460 فولت تيار متردد، 60 هرتز ( أحمر ) |
| 360 درجة / 12 ساعة | غير محدد [ f ] ( أبيض ) | 125/250 فولت تيار متردد [ هـ ] ( برتقالي ) | غير محدد [ f ] ( أبيض ) |
 | |||
يدعم موصل الجهد المنخفض للغاية أيضًا خاصية التبديل، ولكن في هذه الحالة، تُحدد الزاوية بموضع المفتاح الثانوي، بافتراض أن المفتاح الرئيسي في الموضع 6 (180 درجة). المواضع 5 و6 و7 للمفتاح الثانوي غير متاحة، لأنها تتداخل مع المفتاح الرئيسي، ولكن يوجد إصدار بدون مفتاح.
| موضع مجرى المفتاح الصغير | تكوين الدبابيس | |
|---|---|---|
| 2P | 3P | |
| لا يوجد مجرى مفتاح ثانوي | 20-25 فولت تيار متردد ( بنفسجي ) | |
| 30 درجة مئوية / ساعة واحدة | غير موحد، مخصص لأغراض خاصة | |
| 60 درجة مئوية / ساعتان | 20-25 و 40-50 فولت تيار متردد، 300 هرتز ( أخضر ) | |
| 90 درجة مئوية / 3 ساعات | 20-25 و 40-50 فولت تيار متردد، 400 هرتز ( أخضر ) | |
| 120 درجة مئوية / 4 ساعات | 20-25 و 40-50 فولت تيار متردد، 100-200 هرتز ( أخضر ) | |
| 150 درجة مئوية / 5 ساعات | غير مستخدم، مسدود بمجرى المفتاح الرئيسي | |
| 180 درجة مئوية / 6 ساعات | ||
| 210 درجة مئوية / 7 ساعات | ||
| 240 درجة مئوية / 8 ساعات | غير موحد، مخصص لأغراض خاصة | |
| 270 درجة مئوية / 9 ساعات | ||
| 300 درجة مئوية / 10 ساعات | أقل من 50 فولت تيار مستمر ( أبيض ) | غير مستخدم |
| 330 درجة مئوية / 11 ساعة | 20-25 و 40-50 فولت تيار متردد، >400 إلى 500 هرتز ( أخضر ) | |
| 360 درجة / 12 ساعة | 40-50 فولت تيار متردد ( أبيض ) | |
 | ||
- ملحوظات
- 1 2 ما لم يُنص على خلاف ذلك، فإن تردد التيار المتردد هو 50 و 60 هرتز
- ↑ بالنسبة لترميز P/N/E،
- P: قطب (أقطاب)
- N: محايد
- E: الأرض/التأريض
- ↑ المقابس والمآخذ أحادية الطور
- 1 2 المقابس والمآخذ ثلاثية الطور، ما لم يُذكر خلاف ذلك
- 1 2 طور منقسم (2P+N+E)
- 1 2 مصدر الجهد من محول عازل
المقابس الشائعة

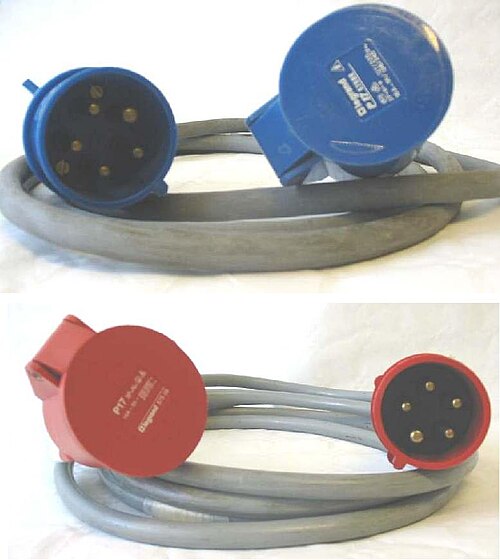

أحمر 3P+N+E، 6 ساعات
يسمح القابس الأحمر ثلاثي الأطوار (3P+N+E) بزاوية 6 درجات (180°) بالتوصيل بشبكة الطاقة ثلاثية الأطوار 400 فولت واسعة الانتشار . أكثر التصنيفات شيوعًا هي 16 أمبير، 32 أمبير، و63 أمبير، بينما يُعدّ 125 أمبير أقل شيوعًا. تستخدم مواقع البناء في أوروبا الوسطى هذا النوع من المقابس ثلاثية الأطوار في معظم تجهيزات كابلات الطاقة العالية، نظرًا لتوافر جهد 230 فولت بين الطور الواحد والحيادي لتشغيل الأجهزة الأخرى. يُستخدم عادةً ما يُسمى بموزعات الطاقة، التي تحتوي على هذا الموصل كمدخل ثلاثي الأطوار وثلاث مجموعات من مخارج أحادية الطور مزودة بقواطع دوائر فردية، لتحقيق ذلك، مما يسمح بموازنة الأحمال بين الأطوار، وهو أمر بالغ الأهمية في مولدات الطاقة. تُستخدم تكوينات مماثلة في المعارض الخارجية والمهرجانات والفعاليات الكبيرة.

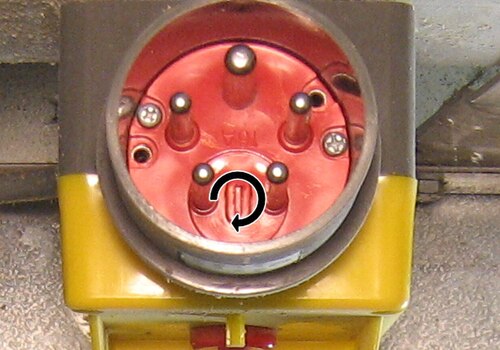

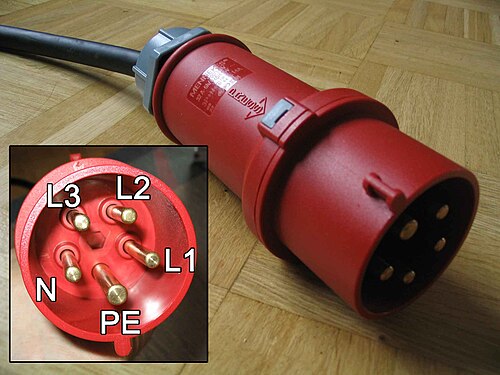

عند النظر إلى وجه التوصيل في المقبس، يجب أن يكون ترتيب الأطوار كالتالي : L1، L2، L3، ثم دبوس التعادل، بدءًا من دبوس التأريض باتجاه عقارب الساعة. (عكس اتجاه عقارب الساعة في القابس المقابل). ولأن بعض الأسلاك قد تكون معكوسة، مما يؤدي إلى دوران المحركات في الاتجاه المعاكس، فإن العديد من الآلات في مواقع البناء مزودة بقابس تبديل الأطوار الذي يسمح بتبديل دبوسي الطور L2 وL3، وبالتالي عكس ترتيب الأطوار.

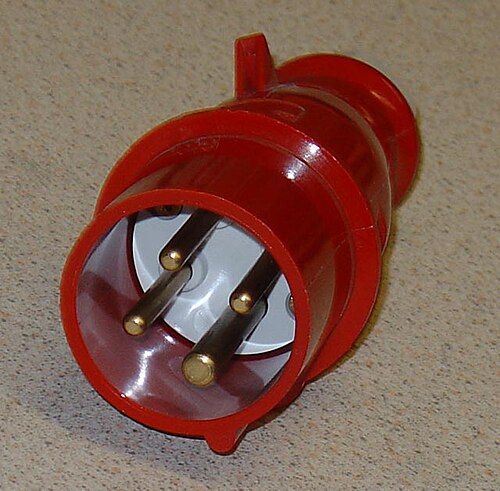

لا تحتاج المحركات الكهربائية ثلاثية الأطوار إلى سلك محايد للتشغيل، ولذلك يوجد نوع أحمر اللون بأربعة دبابيس (ثلاثة أطوار وأرضي) من مقابس IEC 60309 للطاقة ثلاثية الأطوار. ولا يمكن استخدام النوعين معًا لتجنب أي خلل محتمل في السلك المحايد.
أزرق P+N+E، 6 ساعات
القابس الأزرق P+N+E، ذو 6 ساعات (180 درجة)، هو موصل أحادي الطور. وقد أصبح النوع الأصغر (16 أمبير) المقاوم للعوامل الجوية شائعًا بشكل خاص في مركبات التخييم والمقابس الموجودة في مواقع التخييم المتنقلة والمراسي في جميع أنحاء أوروبا. [ 10 ] وقد حلّ ما يُسمى بـ"مقبس التيار الكهربائي للقوافل" محل مجموعة واسعة من المقابس المنزلية الوطنية الأخرى بجهد 230 فولت، [ 11 ] نظرًا لكونه أوروبيًا بالكامل وآمنًا بطبيعته وفقًا لمعيار IP44 . أما في المباني المؤقتة الأكبر حجمًا، وخاصةً تلك المزودة بتدفئة كهربائية، فإن النوع الأكبر 32 أمبير هو الأكثر شيوعًا.
تُحدد دبابيس التوصيل بالترتيب التالي: الأرضي، ثم الطور، ثم المحايد، باتجاه عقارب الساعة عند النظر إلى المقبس. لا تُميز جميع التركيبات بين موصلات الخط (الطور) والمحايد، كما أن المقابس ذات التوصيل العكسي شائعة، لذا يُنصح باستخدام قواطع التيار المتبقي ثنائية القطب ومفاتيح رئيسية. عند تركيب المقابس بحيث يكون اتجاهها لأسفل، يكون نظام التوصيل مُصممًا للاستخدام الخارجي في جميع الأحوال الجوية. هذا هو أيضًا الموصل القياسي لمعدات الإضاءة (حتى 16 أمبير) المستخدمة في صناعة السينما والتلفزيون البريطانية (غالبًا كمخارج من مُقسّم طاقة ذي مدخل ثلاثي الأطوار ذي تصنيف أعلى).
أصفر P+N+E، 4 ساعات
القابس الأصفر P+N+E، رباعي الأقطاب (120 درجة)، هو موصل أحادي الطور شائع الاستخدام في الجزر البريطانية لتطبيقات 110 فولت في مواقع البناء والملاهي. يُسوّق أحد النماذج الشائعة لهذا النوع من المقابس تحت العلامة التجارية MK Commando [ 12 ] ، مما يدفع بعض المستخدمين إلى الإشارة إلى جميع مقابس IEC 60309 بالعلامة التجارية العامة Commando sockets .
أزرق 3P+N+E، 9 ساعات
القابس الأزرق ثلاثي الأطوار (3P+N+E، 9h (270°)) هو موصل ثلاثي الأطوار متوفر في المناطق التي تستخدم أنظمة إمداد كهربائي بجهد 115 فولت و230 فولت. وهو شائع الاستخدام في صناعة إضاءة الفعاليات الخارجية وأنظمة الصوت كبديل آمن للاستخدام الخارجي لموصلات NEMA . في الولايات المتحدة، لا يُستخدم عادةً مع الطاقة ثلاثية الأطوار، بل مع توصيل دلتا عالي الجهد في أنظمة الطاقة الكهربائية أحادية الطور (غير شائع في أوروبا). يتيح هذا اختيار طاقة تيار متردد أحادي الطور بجهد 110-120 فولت بين الطور والحيادي، أو 220-240 فولت بين الطورين. ولأن هذين الوضعين لا يتطلبان ثلاثة أطوار، يتوفر أيضًا موصل رباعي الأطراف بلون أصفر برتقالي داكن، مصمم لأحمال أحادية الطور بجهد 110-120 فولت أو 220-240 فولت.
من الأفضل توصيل الطرف العالي بجوار دبوس التأريض، حتى لا يتم وضعه في غير موضعه بواسطة مقابس تبديل الطور.
منافذ كهربائية مزودة بمفاتيح وأقفال تعشيق
تُوصَف المقابس المزودة بمفاتيح وأقفال في معيار IEC 60309-4، وتُستخدم عادةً لتعزيز السلامة الكهربائية في المنشآت الصناعية. يقوم القفل بفصل التيار الكهربائي عن المقبس عندما لا يكون موصولاً به أي جهاز، ويُقفل أي قابس في المقبس حتى يتم فصل التيار الكهربائي.
