الترسيب بالرش

الموسوعة الحرة
رسم تخطيطي لعملية الترسيب بالرش.

الترسيب بالرش هو طريقة للترسيب الفيزيائي للبخار (PVD) لترسيب الأغشية الرقيقة عن طريق ظاهرة الرش . تتضمن هذه الطريقة قذف المادة من "هدف" يمثل مصدرًا على "ركيزة" مثل رقاقة السيليكون .

إعادة الترسيب هي إعادة انبعاث المادة المترسبة أثناء عملية الترسيب عن طريق قصف الأيونات أو الذرات. [ 1 ] [ 2 ]

تتميز الذرات المتناثرة من الهدف بتوزيع طاقة واسع، يصل عادةً إلى عشرات الإلكترون فولت (عند 100,000 كلفن ). يمكن للأيونات المتناثرة (عادةً ما تكون نسبة ضئيلة فقط من الجسيمات المتناثرة متأينة - في حدود 1%) أن تنطلق من الهدف في خطوط مستقيمة وتصطدم بقوة بالركائز أو حجرة التفريغ (مسببةً إعادة التناثر). بدلاً من ذلك، عند ضغوط غاز أعلى، تصطدم الأيونات بذرات الغاز التي تعمل كمهدئ وتتحرك بشكل انتشاري، لتصل إلى الركائز أو جدار حجرة التفريغ وتتكثف بعد مرورها بحركة عشوائية . يمكن الوصول إلى النطاق الكامل من الاصطدام الباليستي عالي الطاقة إلى الحركة الحرارية منخفضة الطاقة عن طريق تغيير ضغط الغاز المحيط.

غالبًا ما يكون غاز التذرية غازًا خاملًا مثل الأرجون . ولنقل الزخم بكفاءة، يجب أن يكون الوزن الذري لغاز التذرية قريبًا من الوزن الذري للهدف، لذا يُفضل استخدام النيون لتذرية العناصر الخفيفة، بينما يُستخدم الكريبتون أو الزينون للعناصر الثقيلة. [ 3 ] كما يمكن استخدام الغازات النشطة لتذرية المركبات.

يمكن تشكيل المركب على سطح الهدف، أو أثناء الطيران، أو على الركيزة، وذلك تبعًا لمعايير العملية. إن توفر العديد من المعايير التي تتحكم في الترسيب بالرش يجعل هذه العملية معقدة، ولكنه يتيح أيضًا للخبراء درجة عالية من التحكم في نمو الطبقة الرقيقة وبنيتها المجهرية.

الاستخدامات

يُعدّ إنتاج الأقراص الصلبة للحواسيب أحد أقدم التطبيقات التجارية واسعة الانتشار لترسيب المواد بالرش، ولا يزال أحد أهم تطبيقاته. يُستخدم الرش على نطاق واسع في صناعة أشباه الموصلات لترسيب أغشية رقيقة من مواد مختلفة في معالجة الدوائر المتكاملة . كما تُستخدم هذه التقنية لترسيب طبقات رقيقة مضادة للانعكاس على الزجاج للتطبيقات البصرية . ونظرًا لانخفاض درجات حرارة الركيزة المستخدمة، يُعدّ الرش طريقة مثالية لترسيب معادن التلامس في ترانزستورات الأغشية الرقيقة . ومن التطبيقات الشائعة الأخرى للرش طلاء الزجاج بطبقات منخفضة الانبعاثية ، المستخدمة في تجميعات النوافذ ذات الزجاج المزدوج. يتكون هذا الطلاء من طبقات متعددة تحتوي على الفضة وأكاسيد معدنية مثل أكسيد الزنك ، وأكسيد القصدير ، وثاني أكسيد التيتانيوم . وقد تطورت صناعة كبيرة حول طلاء رؤوس الأدوات باستخدام نتريدات مرسبة بالرش، مثل نتريد التيتانيوم ، مما يُنتج الطبقة الصلبة الذهبية اللون المعروفة. كما يُستخدم الرش أيضًا في ترسيب طبقة المعدن (مثل الألومنيوم) أثناء تصنيع الأقراص المدمجة (CD) وأقراص الفيديو الرقمية (DVD).

تستخدم أسطح الأقراص الصلبة طبقات من أكسيد الكروم (CrOₓ ) ومواد أخرى مُرَسَّبة بالرش. يُعدّ الرش أحد العمليات الرئيسية في تصنيع الموجهات الضوئية ، وهو طريقة أخرى لإنتاج خلايا شمسية كهروضوئية وخلايا شمسية رقيقة عالية الكفاءة. [ 4 ] [ 5 ]

في عام 2022، قام باحثون في IMEC ببناء كيوبتات فائقة التوصيل في المختبر بأوقات تماسك تتجاوز 100 ميكروثانية ودقة بوابة كيوبت واحد متوسطة تبلغ 99.94٪، باستخدام تقنيات تصنيع متوافقة مع CMOS مثل الترسيب بالرش والحفر الطرحي. [ 6 ]

طلاء بالترذيذ

عينة النمل المغلفة بالرش ( Aulacopone relicta ) لفحص SEM .

يُعدّ طلاء الترسيب بالرش في المجهر الإلكتروني الماسح عملية ترسيب بالرش لتغطية العينة بطبقة رقيقة من مادة موصلة، عادةً ما تكون معدنًا، مثل سبيكة الذهب / البلاديوم (Au/Pd). يُعدّ الطلاء الموصل ضروريًا لمنع شحن العينة بشعاع الإلكترونات في وضع المجهر الإلكتروني الماسح التقليدي (فراغ عالٍ، جهد عالٍ). في حين أن الطلاءات المعدنية مفيدة أيضًا لزيادة نسبة الإشارة إلى الضوضاء (المعادن الثقيلة باعثة جيدة للإلكترونات الثانوية)، إلا أنها ذات جودة أقل عند استخدام مطيافية الأشعة السينية . لهذا السبب، يُفضّل استخدام طلاء الكربون عند استخدام مطيافية الأشعة السينية. [ 7 ]

مقارنة مع طرق الترسيب الأخرى

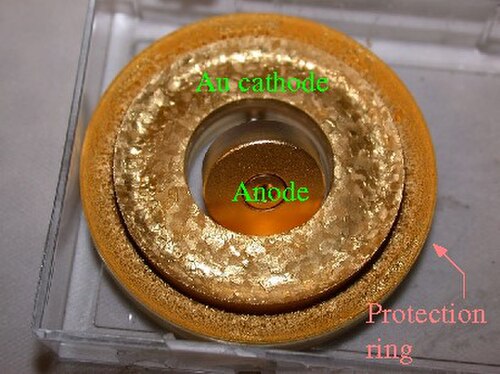

هدف رش نموذجي ذو هندسة حلقية، هنا يظهر الذهب الكاثود المصنوع من المادة المراد ترسيبها، والقطب المضاد الأنودي وحلقة خارجية تهدف إلى منع رش القاعدة التي تحمل الهدف.

من أهم مزايا الترسيب بالرش سهولة رش حتى المواد ذات درجات الانصهار العالية جدًا، بينما يُعد تبخير هذه المواد في المبخر المقاوم أو خلية كنودسن أمرًا صعبًا أو مستحيلاً. تتميز الأغشية المُرسبة بالرش بتركيب قريب من تركيب المادة الأصلية. ويعود الاختلاف إلى اختلاف انتشار العناصر المختلفة نظرًا لاختلاف كتلها (حيث تنحرف العناصر الخفيفة بسهولة أكبر بفعل الغاز)، إلا أن هذا الاختلاف ثابت. تتميز الأغشية المُرسبة بالرش عادةً بالتصاق أفضل بالركيزة مقارنةً بالأغشية المُبخرة . يحتوي الهدف على كمية كبيرة من المادة ولا يحتاج إلى صيانة، مما يجعل هذه التقنية مناسبة لتطبيقات الفراغ العالي جدًا. لا تحتوي مصادر الرش على أجزاء ساخنة (ولتجنب التسخين، تُبرد عادةً بالماء) وهي متوافقة مع الغازات التفاعلية مثل الأكسجين. يمكن إجراء الرش من الأعلى إلى الأسفل، بينما يجب إجراء التبخير من الأسفل إلى الأعلى. كما تُتيح هذه التقنية عمليات متقدمة مثل النمو الطبقي.

من عيوب عملية الترسيب بالرش صعوبة دمجها مع عملية فصل الطبقات لتشكيل الفيلم. ويعود ذلك إلى أن النقل المنتشر، الذي يميز هذه العملية، يجعل الحصول على ظل كامل مستحيلاً. وبالتالي، لا يمكن التحكم بشكل كامل في مسار الذرات، مما قد يؤدي إلى مشاكل التلوث. كما أن التحكم الفعال في نمو الطبقات المتتالية صعب مقارنةً بالترسيب بالليزر النبضي، وتُدمج غازات الرش الخاملة في الفيلم النامي كشوائب. يُعد الترسيب بالليزر النبضي أحد أنواع تقنية الترسيب بالرش، حيث يُستخدم شعاع ليزر للرش. وقد دُرست وظيفة الأيونات المرشوشة والمعاد رشها، بالإضافة إلى الغاز المحيط، دراسةً وافيةً خلال عملية الترسيب بالليزر النبضي. [ 8 ] [ 9 ]

أنواع الترسيب بالرش

مصدر رش المغنطرون

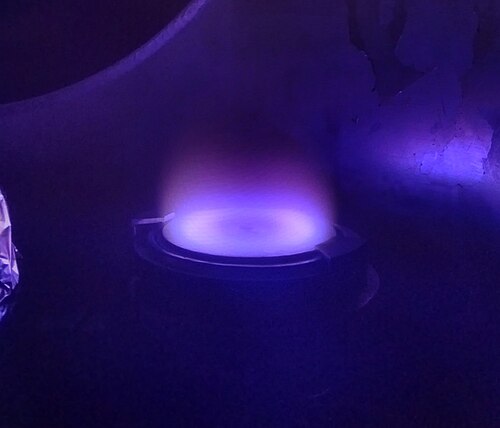

تستخدم مصادر التذرية عادةً المغنطرونات التي تستغل مجالات كهربائية ومغناطيسية قوية لحصر جسيمات البلازما المشحونة بالقرب من سطح الهدف المراد تذريته. في المجال المغناطيسي، تسلك الإلكترونات مسارات حلزونية حول خطوط المجال المغناطيسي، وتتعرض لتصادمات مؤينة أكثر مع الذرات المتعادلة الغازية بالقرب من سطح الهدف مقارنةً بما يحدث في الظروف العادية. (مع استنفاد مادة الهدف، قد يظهر شكل تآكل يشبه مضمار السباق على سطحه). عادةً ما يكون غاز التذرية غازًا خاملًا مثل الأرجون. تؤدي أيونات الأرجون الإضافية الناتجة عن هذه التصادمات إلى زيادة معدل الترسيب. كما يمكن الحفاظ على البلازما عند ضغط منخفض بهذه الطريقة. الذرات المتذرية متعادلة الشحنة، وبالتالي لا تتأثر بالحبس المغناطيسي. يمكن تجنب تراكم الشحنة على الأهداف العازلة باستخدام التذرية بترددات الراديو ، حيث يتم تغيير إشارة انحياز المصعد-المهبط بمعدل عالٍ (عادةً 13.56 ميجاهرتز ). [ 10 ] يُعدّ الترسيب بالرشّ بترددات الراديو فعالاً في إنتاج أغشية أكسيد عازلة للغاية، ولكنه يتطلب تكلفة إضافية لمصادر طاقة الترددات الراديوية وشبكات مطابقة المعاوقة . كما تُؤثر المجالات المغناطيسية المتسربة من الأهداف المغناطيسية الحديدية سلبًا على عملية الترسيب. ولذلك، غالبًا ما يتطلب الأمر استخدام مسدسات رشّ مصممة خصيصًا بمغناطيسات دائمة قوية للغاية.

التذرية بشعاع الأيونات

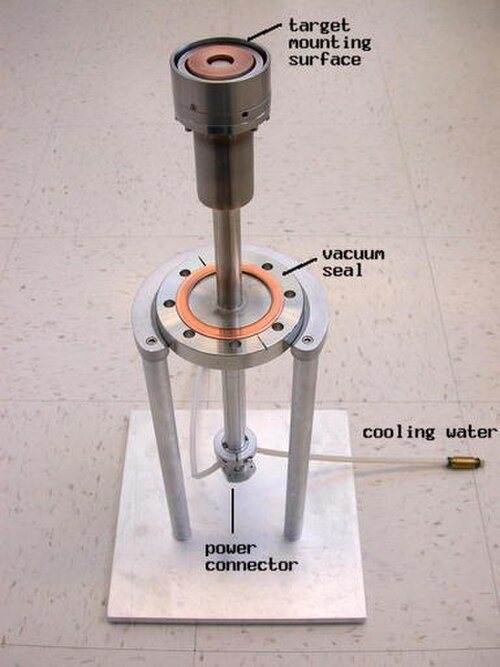

مسدس رش مغناطيسي يوضح سطح تثبيت الهدف، ومنفذ التغذية الفراغية، وموصل الطاقة، وخطوط المياه. يستخدم هذا التصميم هدفًا قرصيًا بدلًا من الشكل الحلقي الموضح أعلاه.

التذرية بشعاع الأيونات (IBS) هي طريقة يكون فيها الهدف خارجيًا بالنسبة لمصدر الأيونات . يمكن للمصدر العمل دون أي مجال مغناطيسي، كما هو الحال في مقياس التأين ذي الفتيل الساخن . في مصدر كوفمان، تتولد الأيونات نتيجة تصادمها مع الإلكترونات المحصورة بواسطة مجال مغناطيسي، كما هو الحال في المغنطرون. ثم تُسرّع الأيونات بواسطة المجال الكهربائي المنبعث من شبكة باتجاه الهدف. عند خروج الأيونات من المصدر، تُعادَل بواسطة الإلكترونات من فتيل خارجي ثانٍ. تتميز تقنية التذرية بشعاع الأيونات بإمكانية التحكم المستقل في طاقة وتدفق الأيونات. ولأن التدفق الذي يصطدم بالهدف يتكون من ذرات متعادلة، يمكن تذرية الأهداف العازلة أو الموصلة. وقد وُجدت تطبيقات لهذه التقنية في تصنيع رؤوس الأغشية الرقيقة لمحركات الأقراص . يتم توليد تدرج ضغط بين مصدر الأيونات وحجرة العينة عن طريق وضع مدخل الغاز عند المصدر وتوجيهه عبر أنبوب إلى حجرة العينة. هذا يوفر الغاز ويقلل التلوث في تطبيقات الفراغ العالي جدًا . يتمثل العيب الرئيسي لتقنية IBS في كمية الصيانة الكبيرة المطلوبة للحفاظ على تشغيل مصدر الأيونات. [ 11 ]

التذرية التفاعلية

في عملية الترسيب بالرش التفاعلي، تخضع الجسيمات المتناثرة من مادة الهدف لتفاعل كيميائي بهدف ترسيب طبقة ذات تركيب مختلف على ركيزة معينة. يحدث هذا التفاعل الكيميائي بين الجسيمات وغاز تفاعلي يُدخل إلى حجرة الترسيب، مثل الأكسجين أو النيتروجين، مما يُتيح إنتاج طبقات من الأكسيد والنيتريد على التوالي. [ 12 ] يُؤثر إدخال عنصر إضافي إلى العملية، أي الغاز التفاعلي، تأثيرًا كبيرًا على الترسيب المطلوب، مما يُصعّب إيجاد نقاط التشغيل المثالية. ولذلك، تتسم غالبية عمليات الترسيب بالرش التفاعلي بسلوك يشبه التخلف، مما يستلزم تحكمًا دقيقًا في المعايير المُستخدمة، مثل الضغط الجزئي للغازات العاملة (أو الخاملة) والتفاعلية، للتغلب على هذا السلوك. [ 13 ] اقترح بيرغ وآخرون نموذجًا هامًا، يُعرف بنموذج بيرغ، لتقدير تأثير إضافة الغاز التفاعلي في عمليات الترسيب بالرش. بشكل عام، تم تقدير تأثير الضغط النسبي وتدفق الغاز المتفاعل وفقًا لتآكل الهدف ومعدل ترسيب الفيلم على الركيزة المطلوبة. [ 14 ] يمكن التحكم في تركيب الفيلم عن طريق تغيير الضغوط النسبية للغازات الخاملة والمتفاعلة. تُعدّ نسبة العناصر في الفيلم معيارًا مهمًا لتحسين الخصائص الوظيفية، مثل الإجهاد في SiNₓ ومعامل انكسار SiOₓ .

الترسيب بمساعدة الأيونات

في الترسيب بمساعدة الأيونات (IAD)، تُعرَّض الركيزة لحزمة أيونية ثانوية تعمل بقدرة أقل من قدرة مدفع الرش. عادةً ما يُستخدم مصدر كوفمان، مثل المستخدم في الترسيب بالرش الأيوني (IBS)، لتوفير هذه الحزمة الثانوية. يُمكن استخدام IAD لترسيب الكربون على شكل ماسي على الركيزة. أي ذرات كربون تهبط على الركيزة ولا ترتبط بشكل صحيح في الشبكة البلورية للماس، ستُزال بواسطة الحزمة الثانوية. استخدمت وكالة ناسا هذه التقنية لإجراء تجارب على ترسيب أغشية الماس على شفرات التوربينات في ثمانينيات القرن الماضي. يُستخدم IAD في تطبيقات صناعية هامة أخرى، مثل إنشاء طبقات سطحية من الكربون غير المتبلور رباعي الأوجه على أقراص التخزين الصلبة ، وطبقات نتريد المعادن الانتقالية الصلبة على الغرسات الطبية.

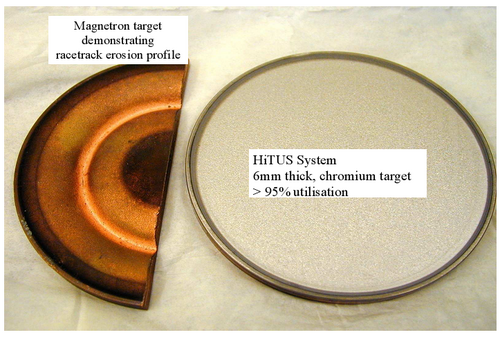

مقارنة استخدام الهدف عبر عملية HiTUS - 95%

تقنية الرش عالي الاستخدام للأهداف (HiTUS)

يمكن أيضًا إجراء عملية الترسيب بالرش عن طريق توليد بلازما عالية الكثافة عن بُعد. تُولَّد البلازما في حجرة جانبية تفتح على حجرة المعالجة الرئيسية، التي تحتوي على الهدف والركيزة المراد طلاؤها. ولأن البلازما تُولَّد عن بُعد، وليس من الهدف نفسه (كما هو الحال في الترسيب بالرش المغنطروني التقليدي )، فإن تيار الأيونات المتجه إلى الهدف يكون مستقلاً عن الجهد المطبق عليه.

تقنية رش المغنطرون النبضي عالي الطاقة (HiPIMS)

تقنية HiPIMS هي طريقة للترسيب الفيزيائي للبخار للأغشية الرقيقة، وتعتمد على الترسيب بالرش المغناطيسي. تستخدم هذه التقنية كثافات طاقة عالية للغاية تصل إلى كيلوواط/سم² في نبضات قصيرة (نبضات) مدتها عشرات الميكروثواني، مع دورة تشغيل منخفضة تقل عن 10%.

تدفق الغاز المتقطع

تعتمد عملية الترسيب بالرش الغازي على تأثير المهبط المجوف ، وهو نفس التأثير الذي تعمل به مصابيح المهبط المجوف . في هذه العملية، يُمرر غاز عامل، مثل الأرجون، عبر فتحة في معدن مُعرَّض لجهد كهربائي سالب. [ 15 ] [ 16 ] تزداد كثافة البلازما في المهبط المجوف إذا كان الضغط داخل الحجرة (p) والبعد المميز ( L) للمهبط المجوف يخضعان لقانون باشين: 0.5 باسكال.متر < p × L < 5 باسكال.متر. يؤدي هذا إلى تدفق عالٍ للأيونات على الأسطح المحيطة وتأثير رش كبير. وبالتالي، قد يرتبط الترسيب بالرش الغازي القائم على المهبط المجوف بمعدلات ترسيب عالية تصل إلى بضعة ميكرومترات في الدقيقة. [ 17 ]

البنية والشكل

في عام 1974، طبّق جيه. إيه. ثورنتون نموذج منطقة البنية لوصف مورفولوجيا الأغشية الرقيقة في عملية الترسيب بالرش. وفي دراسة أجراها على طبقات معدنية مُحضّرة بتقنية الرش بالتيار المستمر، [ 18 ] وسّع مفهوم منطقة البنية الذي قدّمه موفشان وديمتشيشين في الأصل للأغشية المُبخّرة . [ 19 ] قدّم ثورنتون منطقة بنية إضافية T، لوحظت عند ضغوط منخفضة للأرجون، وتميّزت بحبيبات ليفية متراصة بكثافة. وكانت أهم نقطة في هذا التوسع هي التأكيد على الضغط p كمعامل حاسم في العملية. فعلى وجه الخصوص، إذا استُخدمت تقنيات حرارية فائقة، مثل الرش، لتسامي ذرات المصدر، فإن الضغط يتحكّم، عبر متوسط ​​المسار الحر، في توزيع الطاقة التي تصطدم بها هذه الذرات بسطح الغشاء النامي. لذا، إلى جانب درجة حرارة الترسيب Td ، يجب دائمًا تحديد ضغط الحجرة أو متوسط ​​المسار الحر عند دراسة عملية الترسيب.

بما أن الترسيب بالرش ينتمي إلى مجموعة العمليات المدعومة بالبلازما، فإنه بالإضافة إلى الذرات المتعادلة، تصطدم أنواع مشحونة (مثل أيونات الأرجون) بسطح الطبقة المتنامية، وقد يكون لهذا المكون تأثير كبير. وباستخدام الرمزين Ji و Ja لتمثيل تدفقات الأيونات والذرات الواصلة ، تبين أن نسبة Ji / Ja تلعب دورًا حاسمًا في البنية المجهرية والشكل المورفولوجي للطبقة. [ 20 ] ويمكن استنتاج تأثير قصف الأيونات كميًا من خلال معايير هيكلية مثل التوجه المفضل للبلورات أو النسيج البلوري ، ومن حالة الإجهاد المتبقي . وقد أظهرت دراسة حديثة [ 21 ] أن الأنسجة والإجهادات المتبقية قد تنشأ في طبقات التيتانيوم المرسبة بالرش الغازي، والتي تُقارن بتلك التي تم الحصول عليها في قطع التيتانيوم الكبيرة المعرضة لتشوه لدني شديد عن طريق التشكيل بالدق .

انظر أيضاً

مراجع

  1. ↑ غريغوار، جيه إم؛ لوبوفسكي، إم بي؛ هاينز، إم إف؛ دي سالفو، إف جيه؛ فان دوفر، آر بي (26 نوفمبر 2007). "ظواهر إعادة الترسيب وتحديد التركيب في الأغشية المترسبة المشتركة". مجلة Physical Review B. 76 ( 19) 195437. Bibcode : 2007PhRvB..76s5437G . doi : 10.1103/PhysRevB.76.195437 .
  2. ↑ كيستر، دانيال جيه؛ ميسييه، راسل (1 أغسطس 1993). "التأثيرات الكلية لإعادة الترسيب نتيجة قصف الأيونات السالبة للأغشية الرقيقة النامية". مجلة أبحاث المواد . 8 (8): 1928-1937 . Bibcode : 1993JMatR...8.1928K . doi : 10.1557/JMR.1993.1928 . ISSN 2044-5326 . S2CID 221977398 .
  3. ↑ تونغ، شينغكون كولين (2014). دكتوراه . شومبورغ، إلينوي: دار نشر سبرينغر الدولية. ص 42. ISBN  978-3-319-01549-1.
  4. ↑ غرين، جوليسا (23 أبريل 2024). "نظرة عامة على الترسيب بالرش" . أهداف الرش . تم الاسترجاع في 1 أغسطس 2024 .
  5. ↑ فيلكوت، جيه بي؛ عياشي، ب. (2017). "الترسيب الكامل بالرش للخلايا الشمسية ذات الأغشية الرقيقة: طريقة لتحقيق خلايا ترادفية مستدامة عالية الكفاءة؟". مجلة المواد الإلكترونية . 46 : 6523-6527 . doi : 10.1007/s11664-017-5694-3 .
  6. ↑ "كيوبتات فائقة التوصيل عالية الجودة مصنعة بتقنيات متوافقة مع CMOS" . 19 أغسطس 2022.
  7. ↑ نيوبري، ديل؛ وآخرون (1986). المجهر الإلكتروني الماسح المتقدم والتحليل المجهري بالأشعة السينية . مطبعة بلينوم. ISBN  978-0-306-42140-2.
  8. ↑ رشيديان وزيري، م. ر.؛ وآخرون (2010). "وصف مجهري لعملية التوازن الحراري أثناء ترسيب الألومنيوم بالليزر النبضي في وجود غاز الأرجون كخلفية". مجلة الفيزياء د: الفيزياء التطبيقية . 43 (42) 425205. Bibcode : 2010JPhD...43P5205R . doi : 10.1088/0022-3727/43/42/425205 . S2CID 120309363 .
  9. ↑ رشيديان وزيري، م. ر. وآخرون (2011). "محاكاة مونت كارلو لنمط النمو تحت السطحي أثناء الترسيب بالليزر النبضي". مجلة الفيزياء التطبيقية . 110 (4): 043304–043304–12. Bibcode : 2011JAP...110d3304R . doi : 10.1063/1.3624768 .
  10. ↑ أورينغ، ميلتون. علم المواد للأغشية الرقيقة ( الطبعة الثانية). دار النشر الأكاديمية . ص 215.
  11. ↑ برنارد وولف (1995). دليل مصادر الأيونات . مطبعة سي آر سي . ص 222. ISBN  978-0-8493-2502-1.
  12. ↑ صافي، إ. (22-05-2000). "الجوانب الحديثة المتعلقة بالترسيب المغناطيسي التفاعلي للأغشية الرقيقة بالتيار المستمر: مراجعة" . تكنولوجيا الأسطح والطلاءات . 127 (2): 203-218 . doi : 10.1016/S0257-8972(00)00566-1 . ISSN 0257-8972 .
  13. ↑ سبرول، دبليو دي؛ كريستي، دي جيه؛ كارتر، دي سي (22-11-2005). "التحكم في عمليات الترسيب التفاعلي" . أغشية صلبة رقيقة . 491 (1): 1-17 . رمز Bibcode : 2005TSF...491....1S . doi : 10.1016/j.tsf.2005.05.022 . ISSN 0040-6090 .
  14. ↑ بيرغ، س.؛ نيبرغ، ت. (2005-04-08). "الفهم الأساسي ونمذجة عمليات الترسيب التفاعلي" . أغشية صلبة رقيقة . 476 (2): 215-230 . Bibcode : 2005TSF...476..215B . doi : 10.1016/j.tsf.2004.10.051 . ISSN 0040-6090 .
  15. ↑ ك. إيشي (1989). "نظام رش الغاز عالي السرعة ومنخفض الطاقة الحركية". مجلة علوم وتكنولوجيا الفراغ أ . 7 (2): 256-258 . Bibcode : 1989JVSTA...7..256I . doi : 10.1116/1.576129 .
  16. ↑ تي. جونغ وأ. ويستفال (1991). "ترسيب أغشية الزركونيا الرقيقة على السيليكون بواسطة الترسيب بالرش الغازي التفاعلي: تأثير قصف الجسيمات منخفضة الطاقة". مجلة علوم وهندسة المواد أ . 140 : 528-533 . doi : 10.1016/0921-5093(91)90474-2 .
  17. ^ ك. أورتنر. إم بيرخولز وتي يونج (2003). "Neue Entwicklungen beim Hohlkatoden-Gasflusssputtern" (PDF) . بطالة. التطبيق العملي (باللغة الألمانية). 15 (5): 236-239 . دوى : 10.1002/vipr.200300196 . S2CID 108638584 .
  18. ↑ جيه إيه ثورنتون (1974). "تأثير هندسة الجهاز وظروف الترسيب على بنية وتضاريس الطلاءات السميكة المرسبة بالرش". مجلة علوم وتكنولوجيا الفراغ . 11 (4): 666-670 . Bibcode : 1974JVST...11..666T . doi : 10.1116/1.1312732 .
  19. ↑ ب. أ. موفشان وأ. ف. ديمتشيشين (1969). "دراسة بنية وخواص المكثفات السميكة المفرغة من النيكل والتيتانيوم والتنغستن وأكسيد الألومنيوم وثاني أكسيد الزركونيوم". فيزياء المعادن وعلم المعادن 28 : 83-90 .
  20. ↑ هـ. وينديشمان (1992). "الإجهاد الداخلي في الأغشية الرقيقة المترسبة بالرش". مجلة المراجعات النقدية في علوم المواد الصلبة ، 17 (6): 547-596 . رمز Bibcode : 1992CRSSM..17..547W . doi : 10.1080/10408439208244586 . S2CID 94349281 .
  21. ↑ م. بيركهولز؛ س. جينزل وت. يونغ (2004). "دراسة حيود الأشعة السينية للإجهاد المتبقي والاتجاه المفضل في أغشية التيتانيوم الرقيقة المعرضة لتدفق أيوني عالٍ أثناء الترسيب" (ملف PDF) . مجلة الفيزياء التطبيقية . 96 (12): 7202-7211 . Bibcode : 2004JAP....96.7202B . doi : 10.1063/1.1814413 .

للمزيد من القراءة

  • أسس تقنية الطلاء الفراغي بقلم د. ماتوكس
  • ويليام د. ويستوود (2003). الترسيب بالرش، سلسلة كتب لجنة التعليم التابعة لجمعية علوم المواد المتقدمة . المجلد  2. رقم ISBN 978-0-7354-0105-1.
  • كييوتاكا واسا وشيغيرو هاياكاوا (1992). دليل مبادئ وتقنيات وتطبيقات تقنية الترسيب بالرش . منشورات نويز. ISBN 0-8155-1280-5.
