ميركوري تيلورايد

📅 آخر تحديث: ١ أغسطس ٢٠٢٦
✍️ نُشر في: ١ أغسطس ٢٠٢٦
📷 يحتوي على 1 صور
الموسوعة الحرة

تيلوريد الزئبق (HgTe) مركب كيميائي ثنائي يتكون من الزئبق والتيلوريوم . وهو شبه فلز ينتمي إلى مجموعة أشباه الموصلات II-VI. ومن أسمائه الأخرى تيلوريد الزئبق وتيلوريد الزئبق (II).

يوجد عنصر الزئبق والتيلوريوم (HgTe) في الطبيعة على شكل معدن الكولورادويت .

الخصائص الفيزيائية

جميع الخصائص مُقاسة عند درجة الحرارة والضغط القياسيين ما لم يُذكر خلاف ذلك. يبلغ ثابت الشبكة حوالي 0.646  نانومتر في الشكل البلوري المكعب. معامل الحجم حوالي 42.1 جيجا باسكال. معامل التمدد الحراري حوالي 5.2 × 10⁻⁶ / كلفن. ثابتا العزل الكهربائي الساكن والديناميكي هما 20.8 و15.1 على التوالي. الموصلية الحرارية منخفضة عند 2.7 واط/م² / (م·كلفن). روابط HgTe ضعيفة مما يؤدي إلى انخفاض قيم الصلابة. تبلغ الصلابة 2.7 × 10⁷ كجم / م² . [ 1 ] [ 2 ] [ 3 ]

المنشطات

يمكن تحقيق التطعيم من النوع السالب (N ) باستخدام عناصر مثل البورون والألومنيوم والغاليوم والإنديوم . كما يمكن لليود والحديد تطعيم النوع السالب. أما HgTe فهو من النوع الموجب (p ) بشكل طبيعي بسبب وجود فراغات الزئبق. ويمكن أيضًا تحقيق التطعيم من النوع الموجب (p) بإضافة الزنك أو النحاس أو الفضة أو الذهب. [ 1 ] [ 2 ]

العزل الطوبولوجي

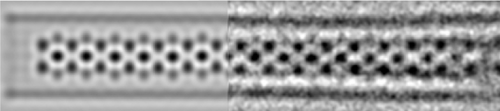

صورة مجهرية إلكترونية (على اليمين) لسلك نانوي من HgTe مغمور في أنبوب نانوي كربوني ، بالإضافة إلى محاكاة صورة (على اليسار). [ 4 ]

كان تيلوريد الزئبق أول عازل طوبولوجي تم اكتشافه في عام 2007. لا يمكن للعوازل الطوبولوجية أن تدعم التيار الكهربائي في الكتلة، ولكن الحالات الإلكترونية المحصورة على السطح يمكن أن تعمل كناقلات للشحنة . [ 5 ]

كيمياء

روابط HgTe ضعيفة. تبلغ حرارة تكوينها حوالي -32 كيلوجول/مول، وهي أقل من ثلث قيمة حرارة تكوين مركب تيلوريد الكادميوم ذي الصلة. يتفاعل HgTe بسهولة مع الأحماض، مثل حمض الهيدروبروميك . [ 1 ] [ 2 ]

نمو

يتم النمو الكتلي من مصهور الزئبق والتيلوريوم بوجود ضغط بخار زئبقي عالٍ. كما يمكن تنمية HgTe بالنمو الطبقي، على سبيل المثال، عن طريق الترسيب بالرش أو عن طريق الترسيب الطبقي للبخار العضوي المعدني . [ 1 ] [ 2 ]

يمكن الحصول على جسيمات نانوية من تيلوريد الزئبق عن طريق التبادل الكاتيوني من صفائح نانوية من تيلوريد الكادميوم. [ 6 ]

انظر أيضاً

مراجع

  1. 1 2 3 4 بريس، ج. وكابر، ب. (محرران) (1987) خصائص تيلوريد الزئبق والكادميوم ، مراجعة بيانات EMIS، INSPEC، IEE، لندن، المملكة المتحدة.
  2. 1 2 3 4 كابر، ب. (محرر) (1994) خصائص مركبات الكادميوم ذات الفجوة الضيقة . INSPEC، IEE، لندن، المملكة المتحدة. ISBN 0-85296-880-9
  3. ↑ بوكتور، ن.ز.؛ كوليرود، ج. (1986). "قياس العناصر في سيلينيد الزئبق وعلاقات الأطوار في نظام الزئبق-السيلينيوم". مجلة كيمياء الحالة الصلبة . 62 (2): 177. Bibcode : 1986JSSCh..62..177B . doi : 10.1016/0022-4596(86)90229-X .
  4. ↑ سبنسر، جوزيف؛ نيسبيت، جون؛ ترويت، هاريسون؛ كشتيبان، رضا؛ بيل، جافين؛ إيفانوف، فيكتور؛ فولك، إريك؛ سميث، ديفيد (2014). "مطيافية رامان للانتقالات الضوئية وطاقات الاهتزاز لأسلاك نانوية فائقة من HgTe بحجم 1 نانومتر تقريبًا داخل أنابيب نانوية كربونية أحادية الجدار" (ملف PDF) . ACS Nano . 8 (9): 9044–52 . doi : 10.1021/nn5023632 . PMID 25163005 .
  5. ^ كونيج، م. ويدمان، س؛ برون ، سي. روث، أ؛ بوهمان، ح؛ مولينكامب، إل دبليو؛ تشي، XL؛ تشانغ، SC (2007). “حالة عازل قاعة الدوران الكمي في HgTe Quantum Wells”. علوم . 318 (5851): 766– 770. أرخايف : 0710.0582 . بيب كود : 2007Sci...318..766K . دوى : 10.1126/science.1148047 . بميد 17885096 . S2CID 8836690 .
  6. ↑ إزكويردو، إيفا؛ روبن، أدريان؛ كيوليان، شون؛ ليكو، نيكولا؛ لويلييه، إيمانويل؛ إيثوريا، ساندرينا (12 أغسطس/آب 2016). "صفائح نانوية ثنائية الأبعاد من HgTe محصورة بقوة كمُشعّات ضيقة للأشعة تحت الحمراء القريبة" . مجلة الجمعية الكيميائية الأمريكية . 138 (33): 10496-10501 . Bibcode : 2016JAChS.13810496I . doi : 10.1021/jacs.6b04429 . ISSN 0002-7863 . PMID 27487074 .
