بلاطات دقيقة

يتميز هذا النظام بقدرته على تجاوز مواصفات NTSC لنطاق الألوان بنسبة 115%. وبفضل محرك إضاءة LED الذي يُنتج ألوانًا مشبعة، تبدو الصورة أكثر سطوعًا بنحو 25% من جهاز عرض مماثل يعمل بمصابيح تقليدية وله نفس شدة الإضاءة. ويعود ذلك إلى تأثير هيلمهولتز-كولراوش . ^{[ 7 ]} ووفقًا لمايك بيركنز، فإن التأثير الملحوظ لهذا التأثير هو أن الألوان الأنقى من تقنية MicroTiles تبدو أكثر حيويةً ووضوحًا وجاذبيةً. ^{[ 8 ]}

يبلغ حجم كل بلاطة 16 بوصة × 12 بوصة (408  مم × 306  مم) ودقتها الأصلية 720 × 540 بكسل، بمسافة بين البكسلات تبلغ 0.57  مم. ويمكن أن تصل الدقة الإجمالية للشاشة إلى مجموع الدقة الأصلية لكل بلاطة كحد أقصى. ويتم رفع دقة الإدخال المنخفضة تلقائيًا لملء مساحة العرض، مما يزيد فعليًا من مسافة البكسلات في الصورة المعروضة.

تحتوي كل وحدة عرض على معالج دقيق للتواصل مع الوحدات المجاورة لضبط وموازنة اللون والسطوع تلقائيًا عبر جميع الوحدات في الشاشة. ^{[ 9 ]} تتواصل وحدة تحكم إلكترونية (ECU) مع كل وحدة عرض وتُنشئ خريطة داخلية لموقع كل وحدة، ثم تُوسّع نطاق إدخال الفيديو عبر الشاشة بأكملها. هذا يُغني عن الحاجة إلى معايرة الشاشة يدويًا.

تُعدّ سهولة صيانة وحدة MicroTile في الشاشة أحد الاعتبارات التصميمية الأساسية. تتم الصيانة من الأمام، ويمكن استبدال جميع المكونات الرئيسية، بما في ذلك وحدة الإضاءة، في غضون 15 دقيقة أو أقل. ويمكن إجراء ذلك دون إيقاف تشغيل الشاشة أو تفكيك باقي أجزائها. يتميز مصدر إضاءة LED بعمر افتراضي يصل إلى 65,000 ساعة عند سطوع 50%، أي ما يعادل تشغيل النظام بشكل متواصل لمدة سبع سنوات. ^{[ 10 ]}

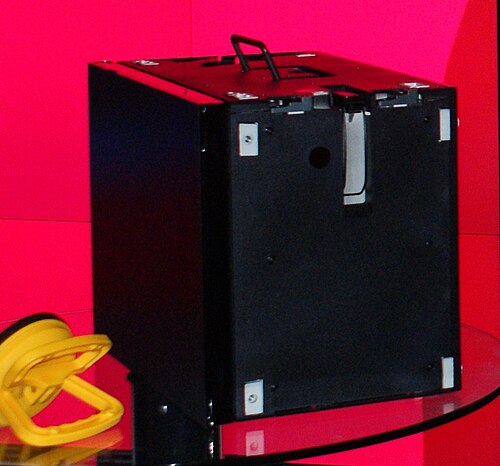

يتميز هيكل البلاطات بعمق 260 مم (10.2  بوصة) بتجهيزات دقيقة تسمح بتركيب البلاطات جنبًا إلى جنب أفقيًا وعموديًا، مما يتيح إنشاء شاشات عرض بأشكال وأحجام متنوعة. الشاشة مصنوعة من مادة البولي كربونات غير اللامعة، مثبتة على إطار معدني يُثبت مغناطيسيًا على واجهة خزانة البلاطات. صُمم الإطار بحيث تكون الفواصل الظاهرة في الصورة بين كل بلاطة في مصفوفة الشاشة في حدها الأدنى، حوالي 1  مم. تقع موصلات الطاقة والإشارة في الجزء الخلفي من الخزانة، وبمجرد التركيب، لا حاجة للوصول إلى اللوحة الخلفية لإجراء أي تعديلات أو صيانة. تتم جميع أعمال الصيانة الميكانيكية من واجهة الوحدة، وذلك بفصل الشاشة المثبتة مغناطيسيًا باستخدام أداة شفط.

يتم إدخال الفيديو إلى النظام عبر موصل DVI في وحدة التحكم الإلكترونية (ECU)، وهي تدعم دقة عرض تصل إلى WUXGA (1920 × 1200). ويتم عادةً تغذية هذا الفيديو من معالج فيديو أو مشغل وسائط مزود بواجهة DVI كمخرج. كما تتصل وحدة التحكم الإلكترونية (ECU) بوحدات MicroTiles عبر شبكة متسلسلة أو حلقية باستخدام نسخة مُخصصة من واجهة DisplayPort .

إلى جانب نقل معلومات الفيديو، تنقل وصلات DisplayPort إشارات تحكم ومراقبة ثنائية الاتجاه بين البلاطات ووحدة التحكم الإلكترونية (ECU). تقوم وحدة التحكم الإلكترونية بمعايرة تلقائية لإخراج الضوء والتحكم في الألوان لضمان عرض صورة موحدة عبر مصفوفة البلاطات. يمكن لشاشات MicroTiles استخدام وحدات تحكم إلكترونية متعددة لعرض صور عالية الدقة على مصفوفات كبيرة. في هذه الحالة، تتولى إحدى وحدات التحكم الإلكترونية دور التحكم الرئيسي، بينما تُستخدم وحدات التحكم الإلكترونية التابعة الأخرى لمعالجة إشارات الصورة فقط.

يمكن تهيئة نظام عرض MicroTiles بأشكال وأحجام لا تتوافق مع نسب العرض إلى الارتفاع المستطيلة القياسية ودقة العرض، ويقترب عدد البكسلات في وضع فيديو WUXGA (حوالي 2.3 مليون) من الحد الأقصى الذي يمكن لوحدة تحكم إلكترونية واحدة عرضه على شاشة MicroTiles. يتيح ذلك عرض دقة عرض مختلفة على مصفوفات أصغر من البلاطات  بمسافة البكسل الأصلية البالغة 0.57 مم (لما يصل إلى ست بلاطات) - تتطلب المصفوفات الأكبر إضافة المزيد من وحدات التحكم الإلكترونية إلى النظام، مما يعني الحاجة إلى مخارج متعددة لمشغل الوسائط لتشغيل وحدات التحكم الإلكترونية الإضافية. إذا لم تكن دقة العرض الأصلية الأعلى جودة ضرورية، فسيتم توسيع نطاق مدخلات الفيديو ذات الدقة المنخفضة لوحدات التحكم الإلكترونية عبر الشاشة.

تتيح المستشعرات المدمجة في الجزء العلوي والسفلي والجوانب من الخزانة لوحدة التحكم الإلكترونية التواصل مع كل وحدة واكتشاف الوحدات المجاورة لها، مما يسمح لها برسم تخطيط المصفوفة تلقائيًا. بعد ذلك، تُخبر وحدة التحكم الإلكترونية كل وحدة بالجزء المطلوب عرضه من إشارة الفيديو، بحيث يتم تكوين الصورة كاملةً وتوسيعها بشكل صحيح على كامل الشاشة.

تقوم وحدة التحكم الإلكترونية بمراقبة ناتج الضوء لمصادر ضوء LED في كل بلاطة، وتقوم تلقائيًا بضبط لون وسطوع كل بلاطة لضمان أن تكون الصورة موحدة في جميع أنحاء المجموعة.

تتميز شاشات MicroTiles LED بنظام تركيب سريع يعتمد على صفائح تثبيت فولاذية ومثبتات جدارية مصنعة بدقة عالية، مما يسهل عملية المحاذاة. تتصل الشاشات نفسها بواسطة مغناطيس، وهو نظام يُعرف باسم Click-n-Go، مما يجعل تركيبها على الشاشة سريعًا للغاية. ^{[ 11 ]}

تتميز قطع MicroTiles بزوايا داخلية وخارجية بزاوية 90 درجة، مما يسمح بإنشاء منحنيات محدبة ومقعرة، بالإضافة إلى تصميمات هندسية أكثر تعقيدًا. ^{[ 11 ]}

تقوم تقنية MicroTiles LED بتحديد موقع كل بلاطة في التصميم تلقائيًا للحفاظ على تناسق اللون والسطوع. ويتحقق ذلك باستخدام تقنية الكشف عن البلاطات المجاورة بالأشعة تحت الحمراء الحاصلة على براءة اختراع من Christe، وتقنية AutoMatch™. ^{[ 11 ]}

يتم التحكم في مصابيح LED من نوع MicroTiles عبر الإنترنت، مما يسمح بإجراء التخصيص والتحسين واستكشاف الأخطاء وإصلاحها في الوقت الفعلي. ^{[ 11 ]}

تتميز ألواح الإضاءة LED من نوع MicroTiles بإمكانية صيانتها من الأمام، مما يتيح للفنيين الوصول الكامل إليها. ويمكن تركيب مكونات الطاقة والتحكم عن بُعد بعيدًا عن جدار LED لتبديد الحرارة والضوضاء. ^{[ 12 ]}
