الموسوعة الحرة

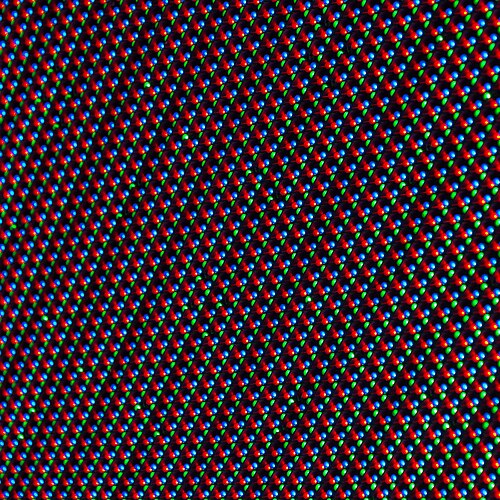

صورة تفصيلية لشاشة LED مزودة بمصفوفة من الثنائيات الحمراء والخضراء والزرقاء

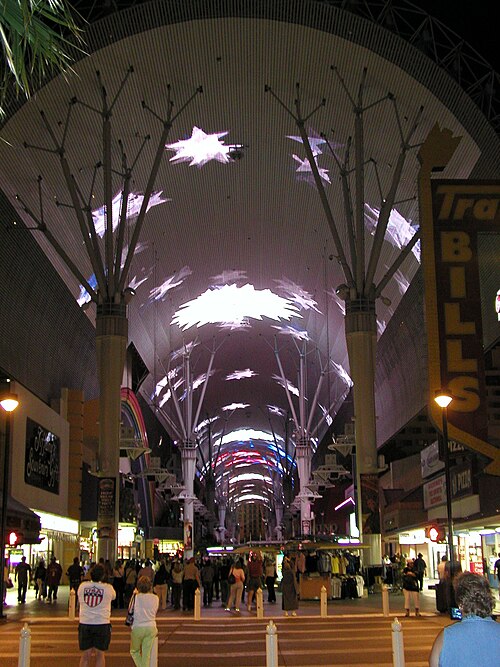

تُعد شاشة LED التي يبلغ طولها 1500 قدم (460 مترًا) في تجربة شارع فريمونت في وسط مدينة لاس فيغاس بولاية نيفادا ، حاليًا الأكبر في العالم.
مكعب فيديو LED فوق حلبة التزلج على الجليد في نوكيا أرينا في تامبيري، فنلندا

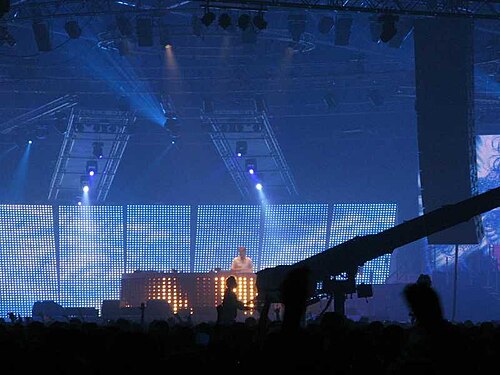

شاشة LED ضخمة بطول 40 مترًا في فعالية "أرمين أونلي" في أبريل 2008 في مركز معارض ياربيرس أوتريخت

شاشة LED هي شاشة مسطحة تستخدم مجموعة من الثنائيات الباعثة للضوء (LED) كبكسلات لعرض الفيديو . يسمح سطوعها باستخدامها في الهواء الطلق حيث تكون مرئية تحت أشعة الشمس، كما في لافتات المتاجر واللوحات الإعلانية . في السنوات الأخيرة، شاع استخدامها أيضًا في لافتات الوجهات في وسائل النقل العام ، بالإضافة إلى لافتات الرسائل المتغيرة على الطرق السريعة. توفر شاشات LED إضاءة عامة بالإضافة إلى العرض المرئي، كما هو الحال عند استخدامها في إضاءة المسرح أو لأغراض تزيينية أخرى (بدلاً من أغراض إعلامية). تتميز شاشات LED بنسب تباين ومعدلات تحديث أعلى من أجهزة العرض، مما يجعلها بديلاً لشاشات العرض التقليدية، ويمكن استخدامها لإنشاء جدران فيديو كبيرة متصلة (بدون شبكة مرئية ناتجة عن حواف الشاشات الفردية) . شاشات microLED هي شاشات LED مزودة بثنائيات LED أصغر حجمًا، مما يطرح تحديات تطويرية كبيرة. [ 1 ]

تم استكشاف استخدامها في دور السينما كبديل لأجهزة العرض وشاشات العرض. [ 2 ] [ 3 ] [ 4 ]

تاريخ

ظهرت الثنائيات الباعثة للضوء (LEDs) في عام 1962، وكانت حمراء اللون في الغالب خلال العقد الأول. اخترع نيك هولونياك أول ثنائي LED عملي في عام 1962 أثناء عمله في شركة جنرال إلكتريك . [ 5 ]

طُوِّرت أول شاشة LED عملية في شركة هيوليت-باكارد (HP) وطُرحت في الأسواق عام 1968. [ 6 ] قاد عملية تطويرها هوارد سي. بوردن وجيرالد بي. بيغيني في شركتي HP Associates و HP Labs ، واللذان شاركا في البحث والتطوير لشاشات LED العملية بين عامي 1962 و1968. في فبراير 1969، طرحا جهاز HP Model 5082-7000 Numeric Indicator. [ 7 ] كان هذا الجهاز أول جهاز LED يستخدم تقنية الدوائر المتكاملة ( دائرة LED المتكاملة)، [ 7 ] وأول شاشة LED ذكية، مما أحدث ثورة في تكنولوجيا العرض الرقمي ، ليحل محل أنبوب نيكسي ويصبح أساسًا لشاشات LED اللاحقة. [ 8 ]

كانت النماذج الأولى أحادية اللون بطبيعتها. ولم يصل مصباح LED الأزرق الفعال الذي يكمل ثلاثية الألوان إلى الأسواق إلا في أواخر الثمانينيات. [ 1 ]

في أواخر ثمانينيات القرن الماضي، ظهرت مصابيح LED المصنوعة من فوسفيد الألومنيوم والإنديوم والغاليوم. وقد وفرت هذه المصابيح مصدرًا فعالًا للونين الأحمر والأصفر، واستُخدمت في شاشات العرض المعلوماتية. مع ذلك، كان من المستحيل آنذاك الحصول على ألوان كاملة. فاللون الأخضر المتاح كان بالكاد أخضر، بل أصفر في الغالب، وكان اللون الأزرق في بداياته يستهلك طاقة عالية جدًا. ولم تُفتح آفاق شاشات الفيديو LED الكبيرة إلا عندما أعلن شوجي ناكامورا ، الذي كان يعمل آنذاك في شركة نيشيا كيميكال، عن تطوير مصباح LED أزرق (ثم أخضر لاحقًا) مصنوع من نتريد الإنديوم والغاليوم.

أحدث تصميم مارك فيشر لجولة فرقة U2 الموسيقية "بوب مارت" عام 1997 ثورةً في مفهوم إمكانيات تقنية LED. فقد أدرك أنه مع مسافات المشاهدة الطويلة، يمكن استخدام تباعد واسع بين البكسلات للحصول على صور كبيرة جدًا، خاصةً عند المشاهدة ليلًا. ولأن النظام كان لا بد أن يكون مناسبًا للجولات، فقد استُخدم تصميم شبكي مفتوح قابل للطيّ لسهولة النقل. بلغ عرض الشاشة 52 مترًا (170 قدمًا) وارتفاعها 17 مترًا (56 قدمًا)، واحتوت على 150,000 بكسل. شركة SACO Technologies من مونتريال، التي زوّدت بكسلات LED ونظام تشغيلها، لم يسبق لها تصميم نظام فيديو من قبل، إذ كانت تُصنّع سابقًا لوحات محاكاة لغرف التحكم في محطات الطاقة.

تستخدم الشاشات الكبيرة اليوم ثنائيات باعثة للضوء عالية السطوع لإنتاج طيف واسع من الألوان. استغرق الأمر ثلاثة عقود وثنائيات عضوية باعثة للضوء حتى طرحت سوني تلفزيون OLED، وهو شاشة سوني XEL-1 OLED التي طُرحت في الأسواق عام 2009. لاحقًا، في معرض الإلكترونيات الاستهلاكية CES 2012 ، قدمت سوني تلفزيون Crystal LED ، وهو تلفزيون بشاشة LED حقيقية، حيث تُستخدم مصابيح LED لإنتاج صور حقيقية بدلاً من العمل كإضاءة خلفية لأنواع أخرى من الشاشات، كما هو الحال في شاشات LCD ذات الإضاءة الخلفية LED والتي تُسوّق عادةً على أنها تلفزيونات LED.

تطوير

النماذج الأولية

A claim for the 'first all-LED flat panel television screen' is presented in this section. It was possibly developed, demonstrated and documented by James P. Mitchell in 1977. Initial public recognition came from the Westinghouse Educational Foundation Science Talent Search group, a Science Service organization.[9] The paper entry was named in the "Honors Group" publicized to universities on January 25, 1978.[10] The paper was subsequently invited and presented at the Iowa Academy of Science at the University of Northern Iowa.[11][12] The operational prototype was displayed at the Eastern Iowa SEF[13] on March 18 and obtained a top "Physical Sciences" award and IEEE recognition. The project was again displayed at the 29th International SEF at Anaheim Ca. Convention Center on May 8–10.[14] The ¼-inch thin miniature flat panel modular prototype, scientific paper, and full screen (tiled LED matrix) schematic with video interface was displayed at this event.[15][16] It received awards by NASA[17] and General Motors Corporation.[18][19][20] This project marked some of the earliest progress towards the replacement of the 70+-year-old high-voltage analog CRT system (cathode-ray tube technology) with a digital x-y scanned LED matrix driven with an NTSC television RF video format. Mitchell's paper and operational prototype projected the future replacement of CRTs and included foreseen applications to battery operated devices due to the advantages of low power consumption. Displacement of the electromagnetic scan systems included the removal of inductive deflection, electron beam and color convergence circuits and has been a significant achievement. The unique properties of the light-emitting diode as an emissive device simplify matrix scanning complexity and have helped the modern television adapt to digital communications and shrink into its current thin form factor.

The 1977 model was monochromatic by design.

Recent developments

MicroLED displays are currently under development by numerous major corporations such as Sony, Samsung, and LG.

These displays are easily scalable, and offer a more streamlined production process. However, production costs remains a limiting factor.[21]
