Lilienthal Normalsegelaparat

📅 آخر تحديث: ٤ أغسطس ٢٠٢٦
✍️ نُشر في: ٤ أغسطس ٢٠٢٦
📷 يحتوي على 2 صور
الموسوعة الحرة

طائرة ليلينتال نورمالسيجيلابارات (بالألمانية: "جهاز التحليق العادي") هي طائرة شراعية صممها أوتو ليلينتال في ألمانيا في أواخر القرن التاسع عشر. وتُعتبر أول طائرة يتم إنتاجها بكميات كبيرة، حيث صُنعت نماذج منها بين عامي 1893 و1896.

من المعروف بيع تسع نماذج، وكان من بين المشترين نيكولاي جوكوفسكي وويليام راندولف هيرست . ثلاث طائرات شراعية أصلية من هذا النوع محفوظة في متاحف لندن وموسكو وواشنطن ، [ 1 ] وجزء من إحداها محفوظ في ميونيخ. طائرة شراعية مماثلة، تُعرف باسم " Sturmflügelapparat " (جهاز جناح العاصفة) ، محفوظة في المتحف التقني في فيينا.

كانت رحلات ليليانثال باستخدام هذه الطائرة الشراعية تصل عادةً إلى مسافة 250 مترًا (820 قدمًا) انطلاقًا من أعلى منصة الإطلاق التي بناها. وقد استُخدم إطار مقوّس أو "بريلبوغل" لتقليل قوة الارتطام في حالة الاصطدام. وفي وقت لاحق، طُوّرت الطائرة الشراعية "نورمالسيجيلابارات" إلى طائرة ذات سطحين.

قام المركز الألماني لأبحاث الفضاء بدراسة نسخة طبق الأصل من طائرة Normalsegelapparat، التي صنعها متحف أوتو ليلينتال ، وذلك من خلال اختبارات في نفق الرياح واختبارات طيران. وأثبتت النتائج أن الطائرة الشراعية مستقرة في اتجاهي الميل والدوران، ويمكن تحليقها بأمان على ارتفاعات متوسطة. [ 2 ] [ 3 ]

المواصفات (النموذجية)

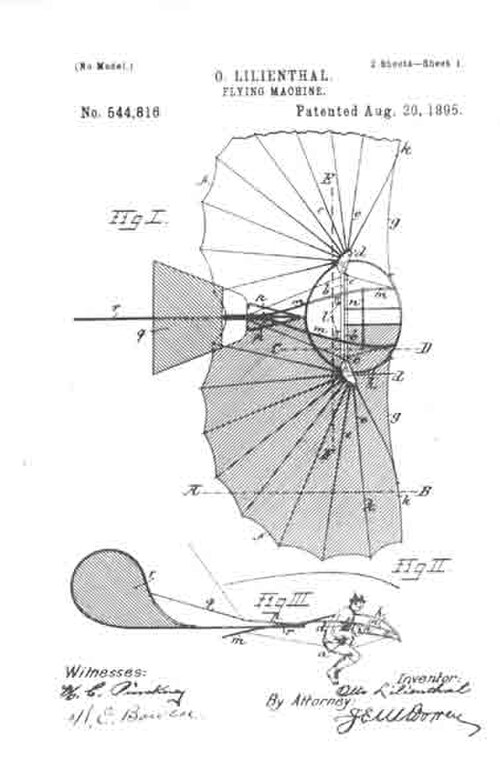

براءة اختراع أمريكية: آلة ليليانثال الطائرة [ 4 ]

البيانات من [ 5 ]

الخصائص العامة

  • الطاقم: واحد
  • الطول: 5.30  متر (17  قدم 5  بوصة)
  • طول الجناح: 6.70  متر (22  قدم 0  بوصة)
  • مساحة الجناح: 13.6  متر مربع (146 قدم  مربع  )
  • الوزن فارغاً: 20  كجم (44  رطلاً)

أداء

  • أقصى نسبة انزلاق: 4 [ 2 ]

مراجع

  1. ↑ جون ر. ديلي؛ جون هـ. جلين الابن. متحف سميثسونيان الوطني للطيران والفضاء: سيرة ذاتية . ص  46.
  2. 1 2 رافيل، ماركوس؛ وينكي، فيليكس؛ ديلمان، أندرياس (يوليو 2019). "اختبارات الطيران لاستقرار وتحكم تصميم أوتو ليلينتال أحادي السطح من عام 1893" . مجلة الطائرات . 56 (4): 1735-1742 . doi : 10.2514/6.2019-2815 . S2CID 197452838 .
  3. ↑تمت أرشفة الفيديو بتاريخ 2022-07-05 في موقع Wayback Machine، وهو فيديو لأول رحلة تجريبية لنسخة طبق الأصل من الطائرة الشراعية ذات السطحين لأوتو ليلينتال. تم استرجاع الفيديو بتاريخ 15 فبراير 2020.
  4. ↑ براءة اختراع أمريكية رقم 544816
    ماركوس رافيل، المركز الألماني لأبحاث الفضاء (DLR)، يُحلّق بنسخة طبق الأصل من جهاز Normalsegelapparat على ساحل كاليفورنيا في عام 2019
  5. ^ نيتش: Die Flugzeuge von Otto Lilienthal. أنكلام 2016. ISBN 978-3-941681-88-0

فهرس

  • نيتش، ستيفان. Vom Sprung zum Flug (من القفزة إلى الطيران) . برلين، Brandenburgisches Verlagshaus، 1991. ISBN 3-327-01090-0. الطبعة الثانية المعدلة: Die Flugzeuge von Otto Lilienthal. تكنيك – التوثيق – إعادة البناء. (طائرات أوتو ليلينتال. التقنية – التوثيق – إعادة البناء) . متحف أوتو ليلينتال أنكلام، 2016. ISBN 978-3-941681-88-0.
