دورة أوتو

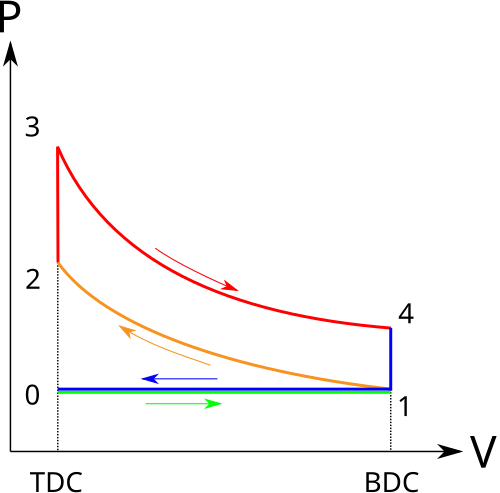

مخطط الضغط والحجم لدورة أوتو. المخططات المثالية لدورة أوتو رباعية الأشواط : في كلا المخططين ، يتم تنفيذ شوط السحب ( 0-1، باللون الأخضر) بتمدد متساوي الضغط ، يليه شوط ضغط كظومي ( 1-2، باللون البرتقالي ). من خلال احتراق الوقود، تُضاف الحرارة في عملية ثابتة الحجم ( عملية متساوية الحجم ) (2-3)، يليها شوط تمدد كظومي (3-4 ، باللون الأحمر ). تُغلق الدورة بشوط العادم (4-0 ، باللون الأزرق )، الذي يتميز بعمليات تبريد متساوية الحجم وضغط متساوي الضغط.

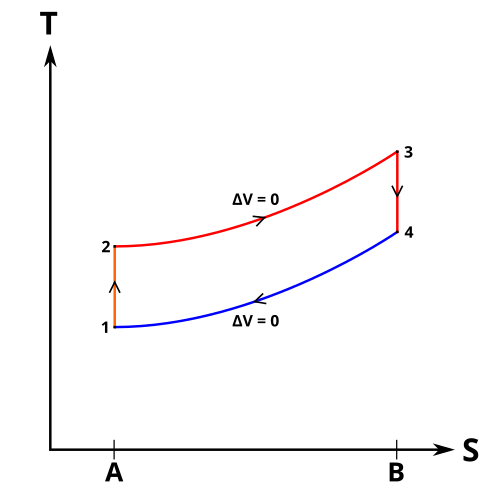

مخطط درجة الحرارة والإنتروبيا

دورة أوتو (نسبةً إلى نيكولاس أوتو ) هي دورة ديناميكية حرارية مثالية تصف آلية عمل محرك الاحتراق الداخلي ذي الإشعال الشراري . وهي الدورة الديناميكية الحرارية الأكثر شيوعًا في محركات السيارات. [ 1 ]

دورة أوتو هي وصف لما يحدث للغاز عند تعرضه لتغيرات في الضغط، ودرجة الحرارة، والحجم، وإضافة الحرارة، وإزالة الحرارة. يُطلق على الغاز الذي يتعرض لهذه التغيرات اسم النظام. في هذه الحالة، يُعرَّف النظام بأنه المائع (الغاز) الموجود داخل الأسطوانة. وبالمقابل، من خلال وصف التغيرات التي تحدث داخل النظام، فإنها تصف أيضًا تأثير النظام على البيئة. يهدف تطبيق دورة أوتو إلى دراسة إنتاج الطاقة الصافية من النظام، والتي يمكن أن تُحرك مركبة وركابها في البيئة.

تتكون دورة أوتو من:

أعلى وأسفل الحلقة: زوج من العمليات شبه المتوازية والمتساوية الإنتروبيا (بدون احتكاك، قابلة للانعكاس بشكل ثابت حرارياً ).
الجانب الأيسر والأيمن من الحلقة: زوج من العمليات متساوية الحجم المتوازية (حجم ثابت).

تُشير عملية الانضغاط أو التمدد المتساوية الإنتروبيا إلى عدم وجود أي فقد في الطاقة الميكانيكية، وعدم انتقال الحرارة إلى النظام أو منه خلال هذه العملية. يُفترض أن الأسطوانة والمكبس غير منفذين للحرارة خلال هذه الفترة. يُبذل شغل على النظام خلال عملية الانضغاط المتساوية الإنتروبيا السفلية. تتدفق الحرارة إلى دورة أوتو عبر عملية الضغط اليسرى، ويعود جزء منها للخارج عبر عملية تخفيف الضغط اليمنى. مجموع الشغل المُضاف إلى النظام، بالإضافة إلى الحرارة المُضافة، مطروحًا منها الحرارة المُزالة، يُعطي صافي الشغل الميكانيكي الناتج عن النظام.

العمليات

يتم وصف العمليات من خلال: [ 2 ]

  • العملية 0-1: يتم سحب كتلة من الهواء إلى ترتيب المكبس/الأسطوانة عند ضغط ثابت.
  • العملية 1-2 هي ضغط أديباتي (متساوي الإنتروبيا) للشحنة أثناء تحرك المكبس من النقطة الميتة السفلى ( BDC ) إلى النقطة الميتة العليا ( TDC ).
  • العملية 2-3 هي عملية نقل حرارة ثابتة الحجم إلى غاز التشغيل من مصدر خارجي بينما يكون المكبس في أعلى نقطة ميتة. تهدف هذه العملية إلى تمثيل اشتعال خليط الوقود والهواء والاحتراق السريع اللاحق.
  • العملية 3-4 هي تمدد أديباتي (متساوي الإنتروبيا) (شوط القدرة).
  • تُكمل العملية 4-1 الدورة من خلال عملية ذات حجم ثابت يتم فيها طرد الحرارة من الهواء بينما يكون المكبس في أدنى نقطة ميتة.
  • العملية 1-0: يتم إطلاق كتلة الهواء إلى الغلاف الجوي في عملية ضغط ثابت.

تتألف دورة أوتو من انضغاط متساوي الإنتروبيا، وإضافة حرارة عند حجم ثابت، وتمدد متساوي الإنتروبيا، وطرد حرارة عند حجم ثابت. في حالة دورة أوتو رباعية الأشواط، توجد عمليتان إضافيتان من الناحية الفنية: الأولى لطرد الحرارة المهدرة ونواتج الاحتراق عند ضغط ثابت (متساوي الضغط)، والثانية لدخول هواء بارد غني بالأكسجين عند ضغط ثابت أيضًا؛ ومع ذلك، غالبًا ما يتم إغفال هاتين العمليتين في التحليلات المبسطة. على الرغم من أن هاتين العمليتين حاسمتان لعمل المحرك الحقيقي، حيث تُعد تفاصيل انتقال الحرارة وكيمياء الاحتراق ذات أهمية بالغة، إلا أنه من الأنسب، في التحليل المبسط للدورة الديناميكية الحرارية، افتراض إزالة جميع الحرارة المهدرة خلال تغير واحد في الحجم.

تاريخ

تم تسجيل براءة اختراع المحرك رباعي الأشواط لأول مرة بواسطة ألفونس بو دي روشاس في عام 1861. [ 3 ] قبل ذلك، في حوالي 1854-1857، اخترع اثنان من الإيطاليين ( يوجينيو بارسانتي وفيليس ماتيوتشي ) محركًا أشيع أنه مشابه جدًا، لكن براءة الاختراع ضاعت.

كان المهندس الألماني نيكولاس أوتو أول من بنى محركًا رباعي الأشواط يعمل، وهو محرك ثابت يستخدم خليطًا من غاز الفحم والهواء كوقود ( محرك غازي ) . [ 4 ] ولهذا السبب يُعرف مبدأ الأشواط الأربعة اليوم باسم دورة أوتو، وغالبًا ما تُسمى محركات الأشواط الأربعة التي تستخدم شمعات الإشعال بمحركات أوتو.

العمليات

تتألف الدورة من أربعة أجزاء: تُسحب كتلة تحتوي على خليط من الوقود والأكسجين إلى داخل الأسطوانة بواسطة المكبس الهابط، ثم تُضغط هذه الكتلة بواسطة المكبس الصاعد، وتُشعل شرارة كهربائية تُطلق طاقة على شكل حرارة، ويُسمح للغاز الناتج بالتمدد أثناء دفعه للمكبس إلى الأسفل، وأخيرًا تُطرد الكتلة مع صعود المكبس مرة ثانية. وبما أن المكبس قادر على الحركة داخل الأسطوانة، فإن حجم الغاز يتغير بتغير موضعه فيها. تُعتبر عمليتا الضغط والتمدد اللتان تحدثان للغاز نتيجة حركة المكبس عمليتين عكسيتين، أي لا يُفقد أي شغل مفيد بسبب الاضطراب أو الاحتكاك، ولا تنتقل أي حرارة من أو إلى الغاز خلال هاتين العمليتين. بعد اكتمال التمدد داخل الأسطوانة، تُستخلص الحرارة المتبقية، ثم يُطرد الغاز إلى البيئة. يُنتج شغل ميكانيكي أثناء عملية التمدد، ويُستخدم جزء منه لضغط كتلة الهواء في الدورة التالية. الشغل الميكانيكي الناتج مطروحًا منه الشغل المستخدم في عملية الضغط هو صافي الشغل المكتسب، والذي يمكن استخدامه للدفع أو لتشغيل آلات أخرى. أو بعبارة أخرى، صافي الشغل المكتسب هو الفرق بين الحرارة المنتجة والحرارة المفقودة.

عملية 0-1 شوط السحب (الظل الأزرق)

تُسحب كتلة من الهواء (سائل التشغيل) إلى داخل الأسطوانة، من النقطة 0 إلى النقطة 1، عند الضغط الجوي (ضغط ثابت) عبر صمام السحب المفتوح، بينما يكون صمام العادم مغلقًا خلال هذه العملية. يُغلق صمام السحب عند النقطة 1.

العملية 1-2 شوط الضغط ( ب في المخططات)

يتحرك المكبس من طرف عمود المرفق (نقطة المركز الميت السفلي، أقصى حجم) إلى طرف رأس الأسطوانة ( نقطة المركز الميت العلوي، أدنى حجم) حيث يُضغط غاز التشغيل، ذو الحالة الابتدائية 1 ، ضغطًا متساوي الإنتروبيا إلى الحالة 2، بنسبة انضغاط ( V1 / V2 ) . ميكانيكيًا، يُعرف هذا بالضغط متساوي الإنتروبيا لخليط الهواء والوقود في الأسطوانة، ويُسمى أيضًا شوط الانضغاط. تفترض هذه العملية متساوية الإنتروبيا عدم فقدان أي طاقة ميكانيكية نتيجة الاحتكاك، وعدم انتقال أي حرارة من أو إلى الغاز، وبالتالي فإن العملية قابلة للانعكاس. تتطلب عملية الانضغاط بذل شغل ميكانيكي على غاز التشغيل. عمومًا، تتراوح نسبة الانضغاط بين 9 و10:1 ( V1 : V2 ) في المحركات النموذجية. [ 5 ]

المرحلة 2-3 من عملية الاشتعال ( ج في المخططات)

يكون المكبس ساكنًا مؤقتًا عند النقطة الميتة العليا . خلال هذه اللحظة، المعروفة بمرحلة الاشتعال، يبقى خليط الهواء والوقود في حجم صغير عند قمة شوط الضغط. تُضاف الحرارة إلى سائل التشغيل نتيجة احتراق الوقود المحقون، مع بقاء الحجم ثابتًا تقريبًا. يرتفع الضغط وتزداد النسبة(P3/P2){\displaystyle (P_{3}/P_{2})}ويطلق عليه اسم "نسبة الانفجار".

العملية 3-4 شوط التمدد ( D على الرسوم البيانية)

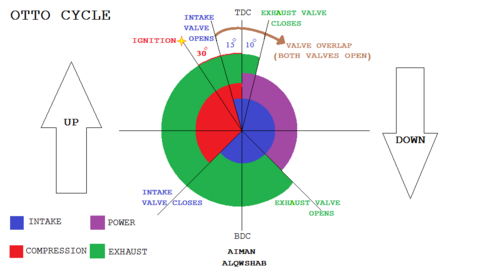

دورة أوتو
دورة أوتو

يؤدي الضغط العالي المتزايد إلى الضغط على المكبس ودفعه نحو النقطة الميتة السفلى . ويحدث تمدد سائل التشغيل بشكل متساوي الإنتروبيا، ويبذل النظام شغلاً على المكبس. نسبة الحجمV4/V3{\displaystyle V_{4}/V_{3}}يُطلق عليها اسم "نسبة التمدد المتساوي الإنتروبيا". (في دورة أوتو، تكون هي نفسها نسبة الانضغاط)V1/V2{\displaystyle V_{1}/V_{2}}). ميكانيكياً، هذا هو تمدد الخليط الغازي الساخن في الأسطوانة والمعروف باسم شوط التمدد (القدرة).

العملية 4-1: طرد الحرارة المثالي ( أ على المخططات)

يكون المكبس ساكنًا مؤقتًا عند النقطة الميتة السفلى . ينخفض ​​ضغط غاز التشغيل لحظيًا من النقطة 4 إلى النقطة 1 خلال عملية ثابتة الحجم، حيث تُنقل الحرارة إلى مُشتت حراري خارجي مثالي يُلامس رأس الأسطوانة. في محركات الاحتراق الداخلي الحديثة، قد يكون المُشتت الحراري هو الهواء المحيط (للمحركات منخفضة القدرة)، أو سائلًا متداولًا، مثل سائل التبريد. وقد عاد الغاز إلى حالته 1.

العملية 1-0 شوط العادم

يفتح صمام العادم عند النقطة 1. عندما يتحرك المكبس من "BDC" (النقطة 1) إلى "TDC" (النقطة 0) مع فتح صمام العادم، يتم تهوية الخليط الغازي إلى الغلاف الجوي وتبدأ العملية من جديد.

تحليل الدورة

في العملية 1-2، يبذل المكبس شغلاً على الغاز، وفي العملية 3-4، يبذل الغاز شغلاً على المكبس خلال عمليتي الانضغاط والتمدد المتساويي الإنتروبيا، على التوالي. أما العمليتان 2-3 و4-1 فهما عمليتان متساويتا الحجم؛ حيث تنتقل الحرارة إلى النظام من 2-3 وتخرج منه من 4-1، ولكن لا يُبذل أي شغل على النظام أو يُسحب منه خلال هاتين العمليتين. لا يُبذل أي شغل خلال عملية متساوية الحجم (ثابتة الحجم) لأن إضافة أو إزالة شغل من النظام تتطلب حركة حدوده؛ وبالتالي، بما أن حجم الأسطوانة لا يتغير، فلا يُضاف أي شغل على العمود إلى النظام أو يُسحب منه.

تُستخدم أربع معادلات مختلفة لوصف هذه العمليات الأربع. ويتم تبسيط الحسابات بافتراض إمكانية إهمال التغيرات في الطاقة الحركية والكامنة التي تحدث في النظام (كتلة الغاز)، ثم تطبيق القانون الأول للديناميكا الحرارية (حفظ الطاقة) على كتلة الغاز أثناء تغير حالته، والتي تتميز بدرجة حرارته وضغطه وحجمه. [ 2 ] [ 6 ]

خلال دورة كاملة، يعود الغاز إلى حالته الأصلية من حيث درجة الحرارة والضغط والحجم، وبالتالي فإن صافي التغير في الطاقة الداخلية للنظام (الغاز) يساوي صفرًا. ونتيجة لذلك، يجب أن تُعادل الطاقة (الحرارة أو الشغل) المُضافة إلى النظام طاقة (حرارة أو شغل) مُغادرة له. في تحليل الأنظمة الديناميكية الحرارية، يُعتبر التيار الداخل إلى النظام موجبًا، بينما يُعتبر التيار الخارج منه سالبًا.

المعادلة 1أ.

خلال دورة كاملة، يكون صافي تغير طاقة النظام صفراً:

Δهـ=هـفي-هـخارج=0{\displaystyle \Delta E=E_{\text{in}}-E_{\text{out}}=0}

ينص ما سبق على أن النظام (كتلة الغاز) يعود إلى الحالة الديناميكية الحرارية الأصلية التي كان عليها في بداية الدورة.

أينهـفي{\displaystyle E_{\text{in}}}الطاقة المضافة إلى النظام من 1-2-3 وهـخارج{\displaystyle E_{\text{out}}}الطاقة التي تم إزالتها من النظام من 3-4-1. من حيث الشغل والحرارة المضافة إلى النظام

المعادلة 1ب:

دبليو1-2+سؤال2-3+دبليو3-4+سؤال4-1=0{\displaystyle W_{1-2}+Q_{2-3}+W_{3-4}+Q_{4-1}=0}

يمكن التعبير عن كل حد من حدود المعادلة بدلالة الطاقة الداخلية للغاز عند كل نقطة في العملية:

دبليو1-2=يو2-يو1سؤال2-3=يو3-يو2دبليو3-4=يو4-يو3سؤال4-1=يو1-يو4{\displaystyle {\begin{aligned}W_{1-2}&=U_{2}-U_{1}\\Q_{2-3}&=U_{3}-U_{2}\\W_{3-4}&=U_{4}-U_{3}\\Q_{4-1}&=U_{1}-U_{4}\end{aligned}}}

تصبح معادلة توازن الطاقة 1ب

دبليو1-2+سؤال2-3+دبليو3-4+سؤال4-1=(يو2-يو1)+(يو3-يو2)+(يو4-يو3)+(يو1-يو4)=0{\displaystyle W_{1-2}+Q_{2-3}+W_{3-4}+Q_{4-1}=\left(U_{2}-U_{1}\right)+\left(U_{3}-U_{2}\right)+\left(U_{4}-U_{3}\right)+\left(U_{1}-U_{4}\right)=0}

ولتوضيح المثال، نختار بعض القيم للنقاط في الرسم التوضيحي: يو1=1يو2=5يو3=9يو4=4{\displaystyle {\begin{aligned}U_{1}&=1\\U_{2}&=5\\U_{3}&=9\\U_{4}&=4\end{aligned}}} يتم اختيار هذه القيم بشكل عشوائي ولكن منطقي . ويمكن بعد ذلك حساب قيم الشغل والحرارة.

الطاقة المضافة إلى النظام كشغل أثناء عملية الضغط من 1 إلى 2 هي

(يو2-يو1)=(5-1)=4{\displaystyle \left(U_{2}-U_{1}\right)=\left(5-1\right)=4}

الطاقة المضافة إلى النظام على شكل حرارة من النقطة 2 إلى النقطة 3 هي

(يو3-يو2)=(9-5)=4{\displaystyle \left({U_{3}-U_{2}}\right)=\left(9-5\right)=4}

الطاقة التي تم إزالتها من النظام كشغل أثناء التمدد من 3 إلى 4 هي

(يو4-يو3)=(4-9)=-5{\displaystyle \left(U_{4}-U_{3}\right)=\left(4-9\right)=-5}

الطاقة التي أُزيلت من النظام على شكل حرارة من النقطة 4 إلى النقطة 1 هي

(يو1-يو4)=(1-4)=-3{\displaystyle \left(U_{1}-U_{4}\right)=\left(1-4\right)=-3}

توازن الطاقة هو

Δهـ=+4+4-5-3=0{\displaystyle \Delta E=+4+4-5-3=0}

لاحظ أن الطاقة المضافة إلى النظام تُحسب على أنها موجبة والطاقة الخارجة من النظام تُحسب على أنها سالبة، ويكون المجموع صفرًا كما هو متوقع لدورة كاملة تعيد النظام إلى حالته الأصلية.

من موازنة الطاقة، يكون الشغل الناتج عن النظام كما يلي:

عمل=دبليو1-2+دبليو3-4=(يو2-يو1)+(يو4-يو3)=4-5=-1{\displaystyle \sum {\text{Work}}=W_{1-2}+W_{3-4}=\left(U_{2}-U_{1}\right)+\left(U_{4}-U_{3}\right)=4-5=-1}

الطاقة الصافية الخارجة من النظام على شكل شغل هي -1، مما يعني أن النظام قد أنتج وحدة صافية واحدة من الطاقة التي تغادر النظام على شكل شغل.

صافي الحرارة الخارجة من النظام هو:

حرارة=سؤال2-3+سؤال4-1=(يو3-يو2)+(يو1-يو4)=4-3=1{\displaystyle \sum {\text{الحرارة}}=Q_{2-3}+Q_{4-1}=\left(U_{3}-U_{2}\right)+\left(U_{1}-U_{4}\right)=4-3=1}

الطاقة المضافة إلى النظام على شكل حرارة موجبة. يبدو مما سبق أن النظام قد اكتسب وحدة حرارة واحدة. وهذا يتطابق مع الطاقة المنتجة من النظام على شكل شغل خارج منه.

الكفاءة الحرارية هي حاصل قسمة صافي الشغل الناتج من النظام على الحرارة المضافة إليه. المعادلة 2:

η=-(دبليو1-2+دبليو3-4)سؤال2-3=(يو1-يو2)+(يو3-يو4)(يو3-يو2)=1+يو1-يو4(يو3-يو2)=1+(1-4)(9-5)=0.25{\displaystyle {\begin{aligned}\eta &={\frac {-\left(W_{1-2}+W_{3-4}\right)}{Q_{2-3}}}={\frac {\left(U_{1}-U_{2}\right)+\left(U_{3}-U_{4}\right)}{\left(U_{3}-U_{2}\right)}}\\&=1+{\frac {U_{1}-U_{4}}{\left(U_{3}-U_{2}\right)}}=1+{\frac {(1-4)}{(9-5)}}=0.25\end{aligned}}}

بدلاً من ذلك، يمكن اشتقاق الكفاءة الحرارية من خلال الحرارة المضافة والحرارة المطرودة فقط.

η=سؤال2-3+سؤال4-1سؤال2-3=1+(يو1-يو4)(يو3-يو2){\displaystyle \eta ={\frac {Q_{2-3}+Q_{4-1}}{Q_{2-3}}}=1+{\frac {\left(U_{1}-U_{4}\right)}{\left(U_{3}-U_{2}\right)}}}

توفير القيم الوهمية

η=1+1-49-5=1+-34=0.25{\displaystyle \eta =1+{\frac {1-4}{9-5}}=1+{\frac {-3}{4}}=0.25}

في دورة أوتو، لا يحدث انتقال حراري خلال العمليتين 1-2 و3-4 لأنهما عمليتان متساويتا الإنتروبيا. يتم تزويد الحرارة فقط خلال العمليتين 2-3 اللتين تتميزان بثبات الحجم، ويتم طرد الحرارة فقط خلال العمليتين 4-1 اللتين تتميزان بثبات الحجم.

القيم المذكورة أعلاه هي قيم مطلقة، قد تكون وحداتها، على سبيل المثال، الجول (بافتراض استخدام نظام الوحدات الدولي MKS)، وهي مفيدة لمحرك معين بأبعاد محددة. في دراسة الأنظمة الديناميكية الحرارية، تُقاس الكميات الشاملة، مثل الطاقة والحجم والإنتروبيا (مقارنةً بالكميات المكثفة كدرجة الحرارة والضغط)، بوحدة الكتلة، وكذلك الحسابات، مما يجعلها أكثر عمومية وبالتالي أكثر استخدامًا. لذا، يمكن قسمة كل حد يتضمن كمية شاملة على الكتلة، ما يعطي هذه الحدود وحدات جول/كجم ( الطاقة النوعية )، أو متر مكعب /كجم ( الحجم النوعي )، أو جول/(كلفن·كجم) (الإنتروبيا النوعية، السعة الحرارية)، وما إلى ذلك، ويتم تمثيلها بأحرف صغيرة، مثل u، v، s، إلخ.

يمكن الآن ربط المعادلة 1 بمعادلة الحرارة النوعية عند ثبات الحجم. وتُعدّ الحرارة النوعية مفيدة بشكل خاص في الحسابات الديناميكية الحرارية التي تتضمن نموذج الغاز المثالي .

جv=(دلتاuدلتاتي)v{\displaystyle C_{\text{v}}=\left({\frac {\delta u}{\delta T}}\right)_{\text{v}}}

إعادة الترتيب ينتج عنها:

دلتاu=(جv)(دلتاتي){\displaystyle \delta u=(C_{\text{v}})(\delta T)}

بإدخال معادلة الحرارة النوعية في معادلة الكفاءة الحرارية (المعادلة 2) ينتج ما يلي.

η=1-(جv(تي4-تي1)جv(تي3-تي2)){\displaystyle \eta =1-\left({\frac {C_{\text{v}}(T_{4}-T_{1})}{C_{\text{v}}(T_{3}-T_{2})}}\right)}

بعد إعادة الترتيب:

η=1-(تي1تي2)(تي4/تي1-1تي3/تي2-1){\displaystyle \eta =1-\left({\frac {T_{1}}{T_{2}}}\right)\left({\frac {T_{4}/T_{1}-1}{T_{3}/T_{2}-1}}\right)}

بعد ذلك، لاحظ من الرسوم البيانيةتي4/تي1=تي3/تي2{\displaystyle T_{4}/T_{1}=T_{3}/T_{2}}(انظر العلاقات الأيزنتروبية للغاز المثالي )، وبالتالي يمكن حذف كليهما. وبذلك، تُختزل المعادلة إلى:

المعادلة 2: η=1-(تي1تي2){\displaystyle \eta =1-\left({\frac {T_{1}}{T_{2}}}\right)}

بما أن دورة أوتو تستخدم عمليات متساوية الإنتروبيا أثناء الضغط (العملية 1 إلى 2) والتمدد (العملية 3 إلى 4)، فإنه يمكن استخدام معادلات متساوية الإنتروبيا للغازات المثالية وعلاقات الضغط/الحجم الثابتة للحصول على المعادلتين 3 و4. [ 7 ]

المعادلة 3: (تي2تي1)=(ص2ص1)(γ-1)/γ{\displaystyle \left({\frac {T_{2}}{T_{1}}}\right)=\left({\frac {p_{2}}{p_{1}}}\right)^{(\gamma -1)/{\gamma }}}

المعادلة 4: (تي2تي1)=(V1V2)(γ-1){\displaystyle \left({\frac {T_{2}}{T_{1}}}\right)=\left({\frac {V_{1}}{V_{2}}}\right)^{(\gamma -1)}}

أين

  • γ=(جصجv){\displaystyle {\gamma }=\left({\frac {C_{\text{p}}}{C_{\text{v}}}}\right)}هي نسبة الحرارة النوعية

يتم اشتقاق المعادلات السابقة عن طريق حل هذه المعادلات الأربع على التوالي (حيثR{\displaystyle R}ثابت الغازات النوعي ) :

  • جصln(V1V2)-Rln(ص2ص1)=0{\displaystyle C_{\text{p}}\ln \left({\frac {V_{1}}{V_{2}}}\right)-R\ln \left({\frac {p_{2}}{p_{1}}}\right)=0}
  • جvln(تي2تي1)-Rln(V2V1)=0{\displaystyle C_{\text{v}}\ln \left({\frac {T_{2}}{T_{1}}}\right)-R\ln \left({\frac {V_{2}}{V_{1}}}\right)=0}
  • جص=(γRγ-1){\displaystyle C_{\text{p}}=\left({\frac {\gamma R}{\gamma -1}}\right)}
  • جv=(Rγ-1){\displaystyle C_{\text{v}}=\left({\frac {R}{\gamma -1}}\right)}

وبمزيد من تبسيط المعادلة 4، حيثر{\displaystyle r}نسبة الضغط(V1/V2){\displaystyle (V_{1}/V_{2})}:

المعادلة 5: (تي2تي1)=(V1V2)(γ-1)=ر(γ-1){\displaystyle \left({\frac {T_{2}}{T_{1}}}\right)=\left({\frac {V_{1}}{V_{2}}}\right)^{(\gamma -1)}=r^{(\gamma -1)}}

من خلال عكس المعادلة 4 وإدخالها في المعادلة 2، يمكن التعبير عن الكفاءة الحرارية النهائية على النحو التالي: [ 6 ]

المعادلة 6: η=1-(1ر(γ-1)){\displaystyle \eta =1-\left({\frac {1}{r^{(\gamma -1)}}}\right)}

من خلال تحليل المعادلة 6، يتضح أن كفاءة دورة أوتو تعتمد بشكل مباشر على نسبة الضغط.ر{\displaystyle r}منذγ{\displaystyle \gamma }بالنسبة للهواء، تبلغ النسبة 1.4، وهي زيادة فير{\displaystyle r}سيؤدي ذلك إلى زيادة فيη{\displaystyle \eta }ومع ذلك، فإنγ{\displaystyle \gamma }غالباً ما يتم أخذ نسبة نواتج احتراق خليط الوقود/الهواء عند حوالي 1.3.

تشير المناقشة السابقة إلى أن نسبة الانضغاط العالية أكثر كفاءة. تبلغ النسبة القياسية حوالي 10:1 للسيارات العادية. عادةً لا تزيد هذه النسبة كثيرًا بسبب احتمالية الاشتعال الذاتي، أو ما يُعرف بـ" الخبط "، مما يفرض حدًا أقصى لنسبة الانضغاط. [ 2 ] خلال عملية الانضغاط (1-2)، ترتفع درجة الحرارة، وبالتالي فإن زيادة نسبة الانضغاط تؤدي إلى ارتفاع درجة الحرارة. يحدث الاشتعال الذاتي عندما ترتفع درجة حرارة خليط الوقود والهواء بشكل كبير قبل أن يشتعل بفعل اللهب. تهدف شوط الانضغاط إلى ضغط نواتج الاحتراق قبل أن يشعل اللهب الخليط. إذا زادت نسبة الانضغاط، فقد يشتعل الخليط تلقائيًا قبل اكتمال شوط الانضغاط، مما يؤدي إلى "خبط المحرك". قد يتسبب ذلك في تلف مكونات المحرك وانخفاض قدرته الحصانية.

قوة

الطاقة الناتجة عن دورة أوتو هي الطاقة المتولدة في وحدة الزمن. تُسمى محركات أوتو بمحركات رباعية الأشواط. يتطلب شوط السحب وشوط الضغط دورة واحدة لعمود المرفق. ويتطلب شوط القدرة وشوط العادم دورة أخرى. وبذلك، ينتج عن دورتين شوط واحد لتوليد الشغل.

من تحليل الدورة أعلاه، يتضح أن صافي العمل الذي ينتجه النظام هو:

 عمل=دبليو1-2+دبليو3-4=(يو2-يو1)+(يو4-يو3)=+4-5=-1{\displaystyle \sum {\text{ Work}}=W_{1-2}+W_{3-4}=\left(U_{2}-U_{1}\right)+\left(U_{4}-U_{3}\right)=+4-5=-1}

(مرة أخرى، باستخدام اصطلاح الإشارة، تشير الإشارة السالبة إلى أن الطاقة تغادر النظام على شكل شغل).

لو كانت الوحدات المستخدمة هي نظام الوحدات الدولي (MKS)، لكانت الدورة قد أنتجت جولًا واحدًا من الطاقة على شكل شغل. بالنسبة لمحرك ذي إزاحة محددة، مثل لتر واحد، يمكن حساب كتلة الغاز في النظام بافتراض أن المحرك يعمل عند درجة حرارة قياسية (20  درجة مئوية) وضغط قياسي (1 ضغط جوي). باستخدام قانون الغازات العام، تكون كتلة لتر واحد من الغاز عند درجة حرارة الغرفة وضغط مستوى سطح البحر: م=PVRتي{\displaystyle M={\frac {PV}{RT}}} أين

  • V = 0.001  م 3
  • R = 0.286  كيلو جول / (كجم·كلفن)
  • T = 293  كلفن، P = 101.3  كيلو نيوتن/ م²
  • M = 0.00121  كجم

عند سرعة محرك تبلغ 3000 دورة في الدقيقة، يكون هناك 1500 شوط عمل / دقيقة أو 25 شوط عمل / ثانية.

 عمل=1ج/(كيلوغرامسكتة دماغية)×0.00121كيلوغرام=0.00121ج/سكتة دماغية{\displaystyle \sum {\text{ Work}}=1\,{\text{J}}/({\text{kg}}\cdot {\text{stroke}})\times 0.00121\,{\text{kg}}=0.00121\,{\text{J}}/{\text{stroke}}}

تبلغ القدرة 25 ضعف ذلك لأن هناك 25 ضربة عمل في الثانية:

P=25×0.00121=0.0303ج/sأودبليو{\displaystyle P=25\times 0.00121=0.0303\,{\text{J}}/{\text{s}}\;{\text{or}}\;{\text{W}}}

إذا كان المحرك يستخدم أسطوانات متعددة بنفس الإزاحة، فسيتم ضرب النتيجة بعدد الأسطوانات. هذه النتائج هي نتاج قيم الطاقة الداخلية المفترضة لحالات النظام الأربع في نهاية كل شوط من الأشواط الأربعة (دورتان). تم اختيار هذه القيم لأغراض التوضيح فقط، ومن الواضح أنها منخفضة. سيؤدي استبدال القيم الفعلية من محرك حقيقي إلى نتائج أقرب إلى نتائج المحرك. ستكون نتائج المحرك أعلى من نتائج المحرك الحقيقي نظرًا لوجود العديد من الافتراضات المبسطة في التحليل التي تتجاهل أوجه القصور. ستؤدي هذه النتائج إلى المبالغة في تقدير القدرة الناتجة.

زيادة القوة والكفاءة

يُتيح الفرق بين ضغط ودرجة حرارة غازات العادم وغازات السحب إمكانية زيادة الكفاءة باستخدام الشاحن التوربيني ، حيث يُسحب جزء من الطاقة المتبقية من غازات العادم ويُنقل إلى غازات السحب لزيادة ضغطها. ويمكن للتوربين الغازي استخلاص طاقة عمل مفيدة من غازات العادم، والتي تُستخدم بدورها لضغط هواء السحب. وينخفض ​​ضغط ودرجة حرارة غازات العادم أثناء تمددها عبر التوربين الغازي، ثم يُنقل هذا العمل إلى غازات السحب، مما يزيد ضغطها ودرجة حرارتها. ويؤدي نقل الطاقة إلى تحسين الكفاءة، وبالتالي تحسين كثافة القدرة الناتجة للمحرك. ويُبرّد هواء السحب عادةً لتقليل حجمه، لأن العمل المُنتج في كل شوط يتناسب طرديًا مع كتلة الهواء الداخل إلى الأسطوانة؛ فالهواء الأكثر كثافة يُنتج عملًا أكبر في كل دورة. ومن الناحية العملية، يجب أيضًا خفض درجة حرارة كتلة هواء السحب لمنع الاشتعال المبكر في محركات البنزين؛ لذا، يُستخدم مُبرد داخلي لإزالة جزء من الطاقة على شكل حرارة، وبالتالي خفض درجة حرارة هواء السحب. تساهم هذه الخطة في زيادة كفاءة المحرك وقوته.

إن استخدام الشاحن الفائق الذي يتم تشغيله بواسطة عمود المرفق يزيد من إنتاج الطاقة (كثافة الطاقة) ولكنه لا يزيد من الكفاءة لأنه يستخدم بعضًا من صافي العمل الذي ينتجه المحرك لضغط هواء السحب ويفشل في استخراج الطاقة المهدرة المرتبطة بتدفق العادم عند درجة حرارة عالية وضغط إلى المحيط.
