جهاز كشف الكذب (جهاز النسخ)
جهاز كشف الكذب هو جهاز نسخ ينتج نسخة من قطعة الكتابة في نفس وقت إنشاء الأصل، باستخدام الأقلام والحبر.
حصل جون إسحاق هوكينز على براءة اختراع جهاز كشف الكذب في 17 مايو 1803، واشتهر باستخدامه الرئيس الثالث للولايات المتحدة، توماس جيفرسون ، الذي اقتنى أول جهاز كشف كذب له عام 1804، واقترح لاحقًا تحسينات عليه لتشارلز ويلسون بيل ، صاحب الحقوق الأمريكية. [ 1 ] ولأن جيفرسون كان غزير الإنتاج في كتابة الرسائل، فقد وفرت نسخ رسائله المحفوظة للمؤرخين رؤى معمقة حول وجهات نظره وأفعاله. [ 2 ] وصف جيفرسون جهاز كشف الكذب بأنه "أروع اختراع في هذا العصر". [ 3 ] [ 4 ] [ 5 ]
وكان الأمريكي الآخر، بنيامين هنري لاتروب ، أول عميل لشركة بيل، ولم يقتصر دوره على تعريف جيفرسون بالجهاز فحسب، بل كان له دور فعال في تحسينه. [ 6 ]
تُعرف الآليات من هذا النوع بشكل عام باسم البانتوغراف ، والتي تتضمن أجهزة بسيطة لعمل نسخ بأحجام مختلفة عن طريق التتبع فوق الرسم.
وصف الجهاز
قطع غيار مكتبية
منصة

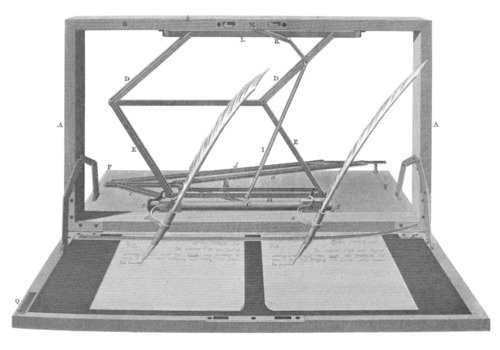

تُشكّل المنصة سطحًا للكتابة (جزئيًا) وقاعدةً ومستوىً مرجعيًا للأجزاء المتحركة والثابتة الأخرى ("F" في الرسم التوضيحي). في الجهاز المحمول، تتكون المنصة من جزأين يُشكّلان غطاءَي الغلاف المُصمّم للنقل. وكما اقترح جيفرسون، يستخدم الإصدار غير المحمول لوحًا واحدًا للمنصة بأكملها.
كوبري
يُعرف هذا الجسر أيضًا باسم "إطار المشنقة"، وهو يمتد فوق المنصة ("أ" و"ب" في الرسم التوضيحي). في الجهاز غير المحمول، يُثبّت الجسر على أعمدة مثبتة بشكل دائم على المنصة. أما في النسخة المحمولة، فيُشكّل الجسر والأعمدة الجانبية وقطعة عرضية سفلية الحافة الخارجية للحاوية عند نقلها.
يقسم الجسر المنصة إلى قسمين: القسم المواجه للمستخدم حيث توضع الأوراق (انظر الرسم التوضيحي أعلاه)، والقسم الثابت البعيد عن المستخدم والذي يحتوي على جزء من البانتوغراف المستوي. وتتمثل وظيفة الجسر في تشكيل قاعدة لوصلة الحركة الرأسية ودعامة لعارضة دعم زنبرك التعليق.
محابر الحبر
توجد محابر أسفل الجسر لكل قلم في مواقع متقابلة. وبالتالي، فإن غمس القلم الرئيسي سيعيد تعبئة القلم التابع بالحبر.
نقل
يتكون الجهاز من قلمين ينقلان الحركة في خمس درجات من الحرية من خلال أربع آليات مترابطة:
- يحافظ البانتوغراف الأفقي على حركة مستوية متطابقة (محوري X و Y)، مع درجتين من الحرية
- يحافظ البانتوغراف المائل النازل من الجسر على حركة رأسية متطابقة (محور Z).
- يحافظ شعاع الالتواء على ميل متطابق للأمام والخلف
- يحافظ نظام الربط المتوازي على ميل القلم من جانب إلى آخر بشكل متطابق
بالإضافة إلى ذلك، يعمل زنبرك التعليق الرأسي على موازنة وزن الأجزاء المتحركة.
البانتوغراف المستوي
يجب أن يكون نطاق الآلية المستوية كافياً ليشمل الأوراق (بشكل فردي) التي يتم الكتابة عليها ويسمح لكل قلم بالوصول إلى محبرته الخاصة.
يُستخدم جهاز البانتوغراف البسيط لنقل الحركة المستوية لأحد القلمين إلى الآخر. يتكون البانتوغراف من متوازيي أضلاع متغيرين كاملين ("د" و"هـ" في الرسم التوضيحي):
- قاعدة متوازي الأضلاع: تُثبّت قاعدة متوازي الأضلاع بنقطتي ارتكاز ثابتتين على الجانب البعيد من لوحة القاعدة. وتُدعَم أذرع الارتكاز عند منتصفاتها بعجلات تستقر على القاعدة، ويبقى هذا الجزء في مستوى موازٍ للقاعدة.
- متوازي الأضلاع الممتد: يتم توصيل متوازي الأضلاع الممتد بمتوازي الأضلاع الأساسي بواسطة محاور تسمح برفع حافة جانب القلم بعيدًا عن القاعدة.
البانتوغراف الهابط
يحافظ زوج ثانٍ من وصلات متوازي الأضلاع على التناظر الرأسي بين القلمين ("D" و"E" في الرسم التوضيحي). ويتكون هذا الزوج من إطارين متوازيي الأضلاع متغيرين متصلين عند حافة مشتركة، أحدهما متصل أيضًا بالجسر، بينما الآخر متصل بأحد دعامات القلم عند كل زاوية. أما الجوانب البارزة للإطار العلوي فتتكون من وصلات متوازية.
نقل القلم
إن الجمع بين القوى الأفقية والرأسية يسمح بنقل رفع القلم الرئيسي الذي يمسكه المستخدم من الورقة إلى قلم النسخ.
- حوامل الأقلام: يُثبّت كل قلم بطريقة تسمح باستخدامه بزوايا مختلفة، وهو أمر ضروري للكتابة بأسلوب طبيعي. تُفصل الأقلام عن محاورها بواسطة ساق قصيرة تبرز بزاوية قائمة من أسفل منتصف القلم، مما يسمح بمسك القلم بالطريقة المعتادة للمستخدم ("أ" في الرسم التوضيحي).
- إمالة القلم (للأمام والخلف): يربط شعاع الالتواء حوامل القلم للحفاظ على توافق الإمالة بالنسبة للاتجاه بعيدًا عن المستخدم ("G" في الرسم التخطيطي).
- إمالة القلم (من جانب إلى آخر): يحافظ الربط المتوازي على تطابق الإمالة بالنسبة إلى اتجاه موازٍ للوجه الأمامي للجهاز ("H" في الرسم التخطيطي).
- عارضة التعليق والنابض: في مركز الجسر، تمتد عارضة أفقياً باتجاه المستخدم ("K" في الرسم التخطيطي)، ومنها يوازن نابض التعليق الرأسي ("I" في الرسم التخطيطي) معظم وزن الأجزاء المتحركة بحيث لا يشعر المستخدم بالتعب من استخدام الجهاز ولا يُطلب منه تعديل أسلوب كتابته.
المشاهدة في المتاحف
يمكن الاطلاع على نسخ أصلية من جهاز كشف الكذب في عدد من المواقع حول العالم.
بعض المواقع في الولايات المتحدة:
- مونتيسيلو ، ملكية جيفرسون في ولاية فرجينيا
- المتحف الوطني للتاريخ الأمريكي التابع لمؤسسة سميثسونيان ، واشنطن العاصمة
براءة اختراع
فُقدت وثيقة براءة الاختراع الأمريكية الأصلية لجهاز كشف الكذب، الصادرة لجون جيه هوكينز في 17 مايو 1803، في حريق مكتب براءات الاختراع عام 1836. [ 1 ]

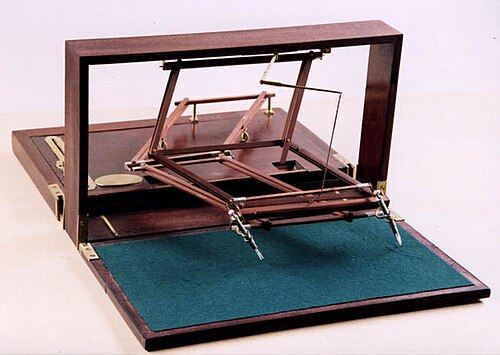

نسخة حديثة
تحتوي غرفة غريفين للاكتشاف في مونتيسيلو على نسخة مبسطة ومتينة، مخصصة للاستخدام من قبل الأطفال.
انظر أيضاً
- Autopen ، جهاز آخر لنسخ التوقيعات
- LongPen ، وهو جهاز توقيع عن بعد من ابتكار الكاتبة مارغريت أتوود
- جهاز التوقيع عن بعد (Telautograph) ، وهو جهاز آخر للتوقيع عن بعد، حصل على براءة اختراع من إليشا غراي في عام 1888
مراجع
- 1 2 "جهاز كشف الكذب" . موسوعة توماس جيفرسون . شارلوتسفيل، فيرجينيا : مونتيسيلو جيفرسون . تاريخ الاسترجاع: 10 مايو 2020.
يحمل هذا الجهاز علامة "جهاز كشف الكذب الحاصل على براءة اختراع هوكينز وبيل رقم 57"، وقد استخدمه جيفرسون من عام 1806 حتى وفاته. حصل جيفرسون لأول مرة على جهاز نسخ الرسائل الذي وصفه بأنه "أفضل اختراع في هذا العصر" في مارس 1804. ... قبل عودته إلى إنجلترا عام 1803، تنازل هوكينز عن حقوق براءة اختراعه الأمريكية لتشارلز ويلسون بيل، الذي طور الاختراع وسوّقه. كان جيفرسون من أكثر عملائه حماسًا، حيث اشترى جهازًا لمنزل الرئيس وآخر لمونتيسيلو. وسرعان ما استبدل هذين الجهازين بآخرين جديدين، حيث واصل بيل تحسين التصميم - غالبًا وفقًا لاقتراحات جيفرسون. بحلول عام 1809 كتب جيفرسون أن "استخدام جهاز كشف الكذب قد أفسدني عن آلة النسخ القديمة التي نادراً ما تكون نسخها قابلة للقراءة ... لذلك لا يمكنني الآن العيش بدون جهاز كشف الكذب".
تمت أرشفة هذه الصفحة في 27 يوليو 2019 على موقع Wayback Machine . - ↑ «مؤلفات توماس جيفرسون، 12 مجلداً». مكتبة الحرية الإلكترونية . صندوق الحرية، شركة.
- ↑ بعض المعلومات والاقتباسات من بطاقة أمين المتحف، متحف سميثسونيان للتاريخ الأمريكي
- ↑ رسالة من توماس جيفرسون إلى جيمس بودوين، ١٠ يوليو ١٨٠٦، واشنطن – كتابات جيفرسون ٦:٧ . الاقتباس الكامل هو: "أعتقد أنه أروع اختراع في عصرنا الحالي، وهو متفوقٌ على آلة النسخ لدرجة أن الأخيرة لن تستمر يومًا واحدًا لأي شخص يجرب جهاز كشف الكذب". تشير "آلة النسخ" إلى مطبعة النسخ، التي مكّنت من عمل نسخة عن طريق كتابة الأصل باستخدام أحبار خاصة قابلة للنقل وأوراق رطبة لاستقبال النسخ. (مقتبس وموصوف في بيديني ، ص ١٤٧).
- ↑ "يوم في حياة توماس جيفرسون" . مونتيسيلو توماس جيفرسون .
- ↑ بيديني، سيلفيو أ. (1984). توماس جيفرسون وآلات النسخ الخاصة به . شارلوتسفيل: مطبعة جامعة فرجينيا. ISBN 978-0-8139-1025-3الصفحات 53 وما بعدها.
