محطة توليد الطاقة في راي هاوس

محطة راي هاوس لتوليد الطاقة هي محطة توليد طاقة تعمل بنظام التوربينات الغازية ذات الدورة المركبة (CCGT) بقدرة 715 ميجاوات، وتقع بالقرب من محطة سكة حديد راي هاوس في هوديسدون ، هيرتفوردشاير . ^{[ 1 ]}

شُيِّدت المحطة الحالية على موقع محطة توليد طاقة تعمل بالفحم بقدرة 128 ميغاواط ، بُنيت عام 1951، ومحطة توربينات غازية ذات دورة مفتوحة، دُشِّنت عام 1965 (انظر أدناه). أُغلقت كلتا المحطتين في 1 نوفمبر 1982 ^{[ 2 ]} ، ثم هُدِمتا لاحقًا.

تقع محطة توليد الطاقة بالغاز بالقرب من هودسدون ، على بعد حوالي ثمانية عشر ميلاً شمال لندن ، وقد تم بناؤها في أوائل التسعينيات وتم تشغيلها بالكامل في نوفمبر 1993 وافتتحت رسميًا في أبريل 1994. ويكفي إنتاج المحطة لتلبية الاحتياجات اليومية من الطاقة لما يقرب من مليون شخص - أي ما يقرب من عدد سكان هيرتفوردشاير.

يمتلك ويدير مطعم راي هاوس شركة VPI، وهي جزء من مجموعة فيتول .

بُنيت محطة راي هاوس بواسطة شركة سيمنز إيه جي . وتضم ثلاث توربينات غازية من طراز سيمنز V94.2 تدور بسرعة 3000 دورة في الدقيقة . تُشغّل كل توربينة مولدًا كهربائيًا ينتج 150 ميغاواط بجهد طرفي 11 كيلوفولت، وتُصرّف الغازات عند درجة حرارة 540  درجة مئوية إلى مولد بخاري من شركة بابكوك إنرجي . تُغذي المولدات البخارية الثلاثة مولدًا توربينيًا واحدًا من سيمنز ينتج 250 ميغاواط بجهد 15.75 كيلوفولت. تُغذّي الطاقة المُجمّعة الشبكة الوطنية بجهد 400 كيلوفولت. تحتوي المحطة على أكبر مكثف مُبرّد بالهواء في أوروبا. يبلغ ارتفاع مداخنها 58 مترًا. يعمل في المحطة سبعة وثلاثون موظفًا.

كانت شركة نورثميت باور قد خططت في الأصل لإنشاء أول محطة في الموقع بقدرة 192 ميغاواط. تأجل بناء المحطة خلال الحرب، ولم يبدأ العمل في الموقع إلا عام 1947 من قبل هيئة الكهرباء البريطانية (التي كانت تُعرف آنذاك باسم هيئة الكهرباء البريطانية) . تم تزويد المحطة بالطاقة لأول مرة عام 1951، وبحلول عام 1954، تم تركيب 4 مجموعات من مولدات التوربينات بقدرة 32 ميغاواط لكل منها. ^{[ 3 ] [ 4 ]} تقع المحطة بين خط سكة حديد لندن-كامبريدج وممر لي المائي ، مما يوفر منفذًا لتوصيل الفحم وإمدادات المياه لتكثيف البخار في المحطة. صمم المبنى المهندس المعماري السير جايلز جيلبرت سكوت على طراز "كاتدرائية الطاقة" ذي الهيكل الفولاذي والواجهة الطوبية ^{[ 5 ]،} وهو الطراز الذي تجسده محطتا باترسي وبانكسايد لتوليد الطاقة اللتان صممهما سكوت أيضًا .

كانت المحطة مزودة بمدخنة واحدة بطول 260 قدمًا وثلاثة أبراج تبريد من الخرسانة المسلحة. ^{[ 6 ]} تبلغ سعة كل برج 1.3 مليون جالون في الساعة (1.64 متر ^مكعب /ثانية). ^{[ 7 ]} تم بناء رصيف على قناة لي الملاحية بجوار محطة توليد الطاقة لتفريغ الفحم بالإضافة إلى خطوط السكك الحديدية الجانبية.

تتألف المحطة من أربعة مولدات توربينية من طراز ريتشاردسون ويستغارث-بارسونز بقدرة 30 ميغاواط، تولد عند جهد 33 كيلوفولت. ^{[ 4 ]} وقد تم تزويدها بالبخار من أربعة غلايات تعمل بالفحم المسحوق من طراز بابكوك بقدرة 350,000 رطل/ساعة عند ضغط 600 رطل/بوصة مربعة (41.4 بار) ودرجة حرارة 454  درجة مئوية. ^{[ 4 ]}

في عام 1965، تم بناء محطة توليد طاقة تعمل بتوربينات الغاز ذات الدورة المفتوحة بجوار محطة البخار. وتضمنت هذه المحطة مجموعتين من توربينات الغاز/المولدات تعملان بالنفط بقدرة 70 ميغاواط لكل منهما. ^{[ 8 ]} وقد صُممت هذه المحطة لتخفيف ذروة الطلب على الطاقة، بحيث تعمل في أوقات ذروة الطلب.

يُبيّن الجدولان التاليان إنتاج محطة البخار ومحطة التوربينات الغازية. ^{[ 9 ] [ 4 ] [ 7 ] [ 10 ]}

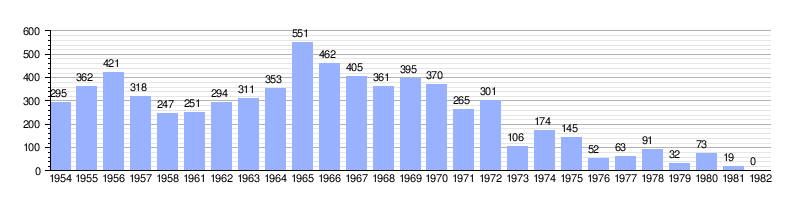

إنتاج محطة راي هاوس (البخارية) لتوليد الطاقة 1954-1982 بالجيجاواط ساعة

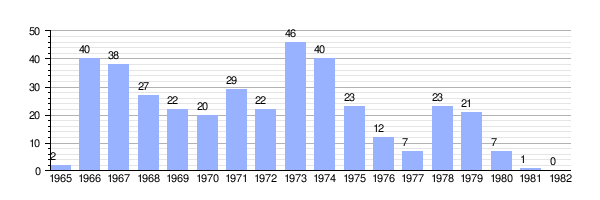

إنتاج محطة توليد الطاقة راي هاوس (توربينات الغاز) 1965-1982 بالجيجاواط ساعة

تم إيقاف تشغيل محطة توليد الطاقة في راي هاوس في 1 نوفمبر 1982. ثم تم هدمها واستبدالها بمحطة توليد الطاقة بالغاز الطبيعي المضغوط.
