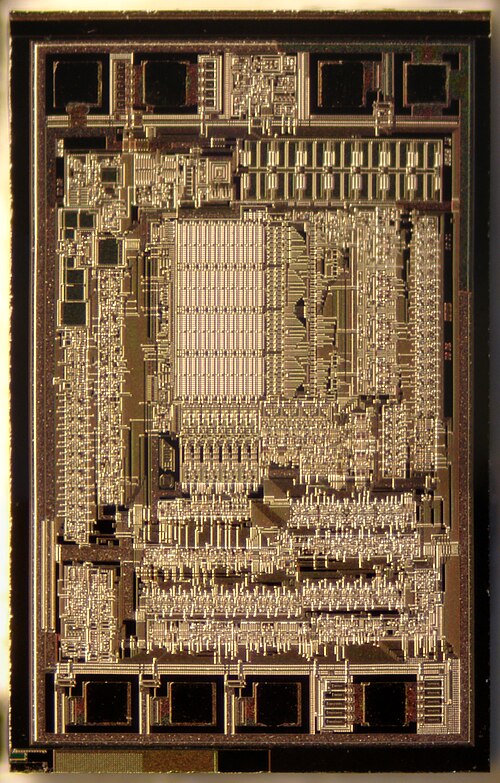

شريحة Atmel AT93C46A
تتضمن وحدة التحكم الدقيقة AT90USB162 ذاكرة EEPROM بسعة 512 بايت

ذاكرة EEPROM أو E2PROM ( ذاكرة القراءة فقط القابلة للمسح والبرمجة كهربائياً ) هي نوع من الذاكرة غير المتطايرة . تُستخدم في أجهزة الكمبيوتر، وعادةً ما تكون مدمجة في وحدات التحكم الدقيقة مثل البطاقات الذكية وأنظمة التحكم عن بعد بدون مفتاح ، أو كجهاز شريحة منفصل، لتخزين كميات صغيرة نسبيًا من البيانات من خلال السماح بمسح البايتات الفردية وإعادة برمجتها.

تُصمَّم ذاكرات EEPROM على شكل مصفوفات من ترانزستورات البوابة العائمة . ويمكن برمجة هذه الذاكرات ومسحها داخل الدائرة، بتطبيق إشارات برمجة خاصة. في الأصل، كانت ذاكرات EEPROM تقتصر على عمليات البايت الواحد، مما جعلها أبطأ، لكن ذاكرات EEPROM الحديثة تسمح بعمليات الصفحات متعددة البايتات. تتمتع ذاكرة EEPROM بعمر افتراضي محدود للمسح وإعادة البرمجة، يصل إلى مليون عملية في ذاكرات EEPROM الحديثة. في ذاكرة EEPROM التي يُعاد برمجتها بشكل متكرر، يُعد عمر الذاكرة عاملاً تصميمياً هاماً.

ذاكرة الفلاش هي نوع من ذاكرة EEPROM مصممة للسرعة العالية والكثافة العالية، على حساب حجم كتل المسح الكبير (عادةً 512  بايت أو أكبر) وعدد محدود من دورات الكتابة (غالبًا 10000 دورة). لا يوجد حد فاصل واضح بينهما، ولكن يُستخدم مصطلح "EEPROM" عمومًا لوصف الذاكرة غير المتطايرة ذات كتل المسح الصغيرة (قد تصل إلى بايت واحد) وعمرها الطويل (عادةً مليون دورة). احتوت العديد من المتحكمات الدقيقة القديمة على كليهما (ذاكرة فلاش للبرامج الثابتة وذاكرة EEPROM صغيرة للمعاملات)، مع أن الاتجاه السائد في المتحكمات الدقيقة الحديثة هو محاكاة EEPROM باستخدام ذاكرة الفلاش.

اعتبارًا من عام 2020، أصبحت ذاكرة الفلاش أقل تكلفة بكثير من ذاكرة EEPROM القابلة للبرمجة بالبايت، وهي النوع السائد من الذاكرة في أي نظام يتطلب كمية كبيرة من التخزين غير المتطاير ذي الحالة الصلبة . ومع ذلك، لا تزال ذاكرة EEPROM تُستخدم في التطبيقات التي تتطلب كميات صغيرة فقط من التخزين، كما هو الحال في الكشف التسلسلي عن وجود الأجهزة . [ 1 ] [ 2 ]

تاريخ

آلية شحن خلية ذاكرة الفلاش من نوع NOR الحالية . Å = 10 -10 م .
آلية تفريغ خلية ذاكرة فلاش من نوع NOR الحالية

المحاولات المبكرة

في أوائل سبعينيات القرن العشرين، أجرت شركات ومنظمات مختلفة بعض الدراسات والاختراعات والتطويرات المتعلقة بالذاكرة غير المتطايرة القابلة لإعادة البرمجة كهربائياً.

في عام ١٩٧١، عُرضت أبحاثٌ مبكرة في المؤتمر الثالث لأجهزة الحالة الصلبة ، الذي عُقد في طوكيو باليابان، من قِبل ياسوو تاروي، ويوتاكا هاياشي، وكيوكو ناغاي في مختبر الهندسة الكهربائية ، وهو معهد بحثي وطني ياباني. [ ٣ ] وقد قاموا بتصنيع ذاكرة غير متطايرة قابلة لإعادة البرمجة كهربائيًا في عام ١٩٧٢، [ ٤ ] [ ٥ ] [ ٦ ] وواصلوا هذه الدراسة لأكثر من ١٠ سنوات. [ ٧ ] إلا أن هذه الذاكرة المبكرة كانت تعتمد على المكثفات للعمل، [ ٤ ] وهو ما تفتقر إليه ذاكرة EEPROM الحديثة.

في عام 1972، حصلت شركة IBM على براءة اختراع لذاكرة غير متطايرة قابلة لإعادة البرمجة كهربائياً. [ 8 ] وفي وقت لاحق من ذلك العام، حصل فوجيو ماسوكا ، مخترع ذاكرة الفلاش ، على براءة اختراع لنوع من أشباه الموصلات المعدنية ذات الحقن الانهياري في شركة توشيبا. [ 9 ] وحصلت IBM على براءة اختراع أخرى في وقت لاحق من ذلك العام. [ 10 ]

في عام 1974، حصلت شركة NEC على براءة اختراع لجهاز حقن حاملات قابل للمسح كهربائيًا. [ 11 ] وفي العام التالي، تقدمت NEC بطلب للحصول على العلامة التجارية "EEPROM®" لدى مكتب براءات الاختراع الياباني. وقد مُنحت العلامة التجارية في عام 1978. [ 12 ] [ 13 ]

يعتمد الأساس النظري لهذه الأجهزة على حقن حاملات الشحنة الساخنة المتساقطة . وبشكل عام، عانت الذواكر القابلة للبرمجة، بما في ذلك ذاكرة القراءة فقط القابلة للمسح والبرمجة كهربائياً (EPROM)، في أوائل سبعينيات القرن الماضي من مشاكل في الموثوقية والمتانة، مثل فترات الاحتفاظ بالبيانات وعدد دورات المسح/الكتابة. [ 14 ]

قامت معظم شركات تصنيع أشباه الموصلات الرئيسية، مثل توشيبا ، [ 9 ] [ 5 ] وسانيو (لاحقًا، أون سيميكونداكتور )، [ 15 ] وآي بي إم ، [ 16 ] وإنتل ، [ 17 ] [ 18 ] وإن إي سي (لاحقًا، رينيساس إلكترونيكس )، [ 19 ] وفيليبس (لاحقًا، إن إكس بي سيميكونداكتورز )، [ 20 ] وسيمنز (لاحقًا، إنفينون تكنولوجيز )، [ 21 ] وهانيويل (لاحقًا، أتميل )، [ 22 ] وتكساس إنسترومنتس ، [ 23 ] بدراسة واختراع وتصنيع بعض الأجهزة غير المتطايرة القابلة لإعادة البرمجة كهربائيًا حتى عام 1977.

ذاكرة EEPROM الحديثة

اخترع بيرنوارد أول ذاكرة EEPROM تستخدم تقنية نفق فاولر-نوردهايم لمسح البيانات، وحصلت شركة سيمنز على براءة اختراعها عام 1974. [ 24 ] وفي فبراير 1977، حصل الإسرائيلي الأمريكي إلياهو هاراري، من شركة هيوز للطائرات، على براءة اختراع في الولايات المتحدة لتقنية EEPROM حديثة، تعتمد على تقنية نفق فاولر-نوردهايم عبر طبقة رقيقة من ثاني أكسيد السيليكون بين البوابة العائمة والرقاقة . وواصلت شركة هيوز إنتاج هذه الأجهزة الجديدة من ذاكرة EEPROM. [ 25 ]

في مايو 1977، كشفت شركتا فيرتشايلد وسيمنز عن نتائج بحثية هامة . استخدمتا بنية SONOS ( بولي سيليكون - أوكسي نتريد - نتريد - أكسيد - سيليكون ) بسماكة ثاني أكسيد السيليكون أقل من 30 أنغستروم ، وبنية SIMOS ( MOS ذات حقن البوابة المكدسة )، على التوالي، لاستخدام حقن حاملات الشحنة الساخنة عبر نفق فاولر-نوردهايم . [ 26 ] [ 27 ]

في الفترة ما بين عامي 1976 و1978، ابتكر فريق إنتل، بمن فيهم جورج بيرليغوس ، بعض التقنيات لتحسين تقنية ذاكرة القراءة فقط القابلة للبرمجة (PROM) من نوع E2 ذات النفق. [ 28 ] [ 29 ] وفي عام 1978، طوروا شريحة إنتل 2816 بسعة 16 كيلوبايت (كلمة 2 كيلوبايت × 8) مزودة بطبقة رقيقة من ثاني أكسيد السيليكون ، لا تتجاوز سماكتها 200 أنغستروم . [ 30 ] وفي عام 1980، تم تقديم هذا التصميم للجمهور تحت اسم FLOTOX ؛ وهو اختصار لـ "أكسيد النفق ذو البوابة العائمة" . [ 31 ] وقد حسّن تصميم FLOTOX موثوقية دورات المسح/الكتابة لكل بايت حتى 10000 مرة. [ 32 ] إلا أن هذا الجهاز كان يتطلب جهد انحياز إضافي يتراوح بين 20 و 22 فولت ( VPP) لمسح البايت، باستثناء عمليات القراءة التي تعمل بجهد 5 فولت. [ 33 ] : 5-86 في عام 1981، غادر بيرليغوس وعضوان آخران شركة إنتل لتأسيس شركة سيك تكنولوجي ، [ 34 ] التي استخدمت مضخات شحن مدمجة لتوفير الفولتية العالية اللازمة لبرمجة ذاكرة القراءة فقط القابلة للبرمجة من النوع E2 . في عام 1984، غادر بيرليغوس شركة سيك تكنولوجي ليؤسس شركة أتمل ، ثم استحوذت أتمل على شركة سيك تكنولوجي. [ 35 ] [ 36 ]

ذاكرة القراءة فقط القابلة للتعديل كهربائيًا (EAROM) هي نوع من ذاكرة EEPROM يمكن تعديلها بت واحد أو بضعة بتات في كل مرة. [ 37 ] عملية الكتابة بطيئة جدًا وتتطلب جهدًا أعلى (عادةً حوالي 12 فولت ) من الجهد المستخدم للقراءة. تُستخدم ذاكرة EAROM في التطبيقات التي تتطلب إعادة كتابة جزئية وغير متكررة.

الأساس النظري لبنية فلوتوكس

كما هو موضح في القسم السابق، تعتمد ذاكرة EEPROM القديمة على حقن حاملات الشحنة الساخنة بتقنية الانهيار الانهياري ، والتي تتميز بجهد انهيار عكسي عالٍ . أما الأساس النظري لتقنية FLOTOX فهو حقن حاملات الشحنة الساخنة عبر نفق فاولر-نوردهايم من خلال طبقة رقيقة من ثاني أكسيد السيليكون بين البوابة العائمة والرقاقة. بعبارة أخرى، تستخدم هذه التقنية وصلة نفقية . [ 38 ]

إن الأساس النظري للظاهرة الفيزيائية نفسها هو نفسه أساس ذاكرة الفلاش الحالية ، ولكن كل بنية FLOTOX مرتبطة بترانزستور تحكم قراءة آخر لأن البوابة العائمة نفسها تقوم فقط ببرمجة ومسح بت واحد من البيانات. [ 39 ]

حسّنت بنية جهاز FLOTOX من إنتل موثوقية ذاكرة EEPROM، أي قدرتها على تحمل دورات الكتابة والمسح، وفترة الاحتفاظ بالبيانات. وتتوفر دراسة حول تأثير الأحداث الفردية على FLOTOX. [ 40 ]

يمكن اليوم العثور على شرح أكاديمي لبنية جهاز FLOTOX في العديد من المصادر. [ 41 ] [ 42 ] [ 43 ]

بنية ذاكرة EEPROM الحالية

تُستخدم ذاكرة EEPROM حاليًا في المتحكمات الدقيقة المدمجة ، بالإضافة إلى منتجات EEPROM القياسية. ولا تزال ذاكرة EEPROM تتطلب بنية مكونة من ترانزستورين لكل بت لمسح بايت مخصص في الذاكرة، بينما تحتوي ذاكرة الفلاش على ترانزستور واحد لكل بت لمسح منطقة من الذاكرة. [ 44 ]

الحماية الأمنية

داخل بطاقة SIM

نظراً لاستخدام تقنية EEPROM في بعض الأجهزة الأمنية، مثل بطاقات الائتمان وشرائح SIM وأنظمة الدخول بدون مفتاح، فإن بعض هذه الأجهزة مزودة بآليات حماية أمنية، مثل الحماية من النسخ. [ 44 ] [ 45 ]

واجهة كهربائية

تستخدم أجهزة EEPROM واجهة تسلسلية أو متوازية لإدخال/إخراج البيانات.

أجهزة ناقل التسلسل

تشمل واجهات الاتصال التسلسلي الشائعة SPI و I²C و Microwire و UNI/O و 1-Wire . تستخدم هذه الواجهات من دبوس واحد إلى أربعة دبابيس للأجهزة، وتسمح للأجهزة باستخدام حزم تحتوي على ثمانية دبابيس أو أقل.

يتألف بروتوكول EEPROM التسلسلي النموذجي من ثلاث مراحل: مرحلة رمز العملية ، ومرحلة العنوان، ومرحلة البيانات. عادةً ما يكون رمز العملية هو أول 8 بتات تُدخل إلى طرف الإدخال التسلسلي لجهاز EEPROM (أو يكون ضمنيًا في معظم أجهزة I²C)؛ يليه من 8 إلى 24 بتًا للعنونة، اعتمادًا على عمق الجهاز، ثم بيانات القراءة أو الكتابة.

تحتوي كل وحدة EEPROM عادةً على مجموعة خاصة بها من تعليمات رمز التشغيل (OP-code) المخصصة لوظائف مختلفة. ومن العمليات الشائعة على وحدات EEPROM المزودة بواجهة SPI ما يلي:

  • تمكين الكتابة (WRENAL)
  • تعطيل الكتابة (WRDI)
  • قراءة سجل الحالة (RDSR)
  • سجل حالة الكتابة (WRSR)
  • قراءة البيانات (READ)
  • كتابة البيانات (WRITE)

تشمل العمليات الأخرى التي تدعمها بعض أجهزة EEPROM ما يلي:

  • برنامج
  • مسح القطاع
  • أوامر مسح الشريحة

أجهزة ناقل متوازية

تحتوي أجهزة EEPROM المتوازية عادةً على ناقل بيانات 8 بت وناقل عناوين واسع بما يكفي لتغطية الذاكرة بالكامل. تحتوي معظم الأجهزة على دبابيس اختيار الشريحة وحماية الكتابة. كما تحتوي بعض وحدات التحكم الدقيقة على EEPROM متوازي مدمج.

إن تشغيل ذاكرة EEPROM المتوازية بسيط وسريع مقارنة بذاكرة EEPROM التسلسلية، ولكن هذه الأجهزة أكبر حجماً بسبب العدد الأكبر من الدبابيس (28 دبوسًا أو أكثر) وقد انخفضت شعبيتها لصالح ذاكرة EEPROM التسلسلية أو ذاكرة الفلاش.

أجهزة أخرى

تُستخدم ذاكرة EEPROM لتمكين ميزات في أنواع أخرى من المنتجات التي لا تُصنّف ضمن منتجات الذاكرة. فمنتجات مثل الساعات الزمنية الحقيقية ، ومقاييس الجهد الرقمية ، ومستشعرات درجة الحرارة الرقمية ، وغيرها، قد تحتوي على كميات صغيرة من ذاكرة EEPROM لتخزين معلومات المعايرة أو بيانات أخرى يجب أن تكون متاحة في حالة انقطاع التيار الكهربائي. كما استُخدمت هذه الذاكرة في خراطيش ألعاب الفيديو لحفظ تقدم اللعبة وإعداداتها، قبل استخدام ذاكرة الفلاش الخارجية والداخلية.

أنماط الفشل

هناك قيدان على المعلومات المخزنة: التحمل والاحتفاظ بالبيانات.

أثناء عمليات إعادة الكتابة، تتراكم الإلكترونات المحصورة تدريجيًا في طبقة أكسيد البوابة في ترانزستورات البوابة العائمة . يُضاف المجال الكهربائي لهذه الإلكترونات إلى الإلكترونات الموجودة في البوابة العائمة، مما يُقلل الفرق بين جهد العتبة للأصفار والآحاد. بعد عدد كافٍ من دورات إعادة الكتابة، يصبح الفرق ضئيلاً جدًا بحيث لا يُمكن تمييزه، فتُعلق الخلية في الحالة المُبرمجة، ويحدث عطل في التحمل. عادةً ما يُحدد المصنّعون الحد الأقصى لعدد عمليات إعادة الكتابة بمليون أو أكثر. [ 46 ]

أثناء التخزين، قد تنجرف الإلكترونات المحقونة في البوابة العائمة عبر العازل، خاصةً عند ارتفاع درجة الحرارة، مما يتسبب في فقدان الشحنة، وبالتالي عودة الخلية إلى حالة المسح. عادةً ما يضمن المصنّعون الاحتفاظ بالبيانات لمدة 10 سنوات أو أكثر. [ 47 ]

ذاكرة الفلاش هي شكل لاحق من ذاكرة EEPROM. في هذا المجال، يُستخدم مصطلح EEPROM عادةً للإشارة إلى الذاكرة القابلة للمسح على مستوى البايت، مقارنةً بذاكرة الفلاش القابلة للمسح على مستوى الكتلة. تشغل ذاكرة EEPROM مساحة أكبر على الشريحة مقارنةً بذاكرة الفلاش لنفس السعة، لأن كل خلية تحتاج عادةً إلى ترانزستور للقراءة والكتابة والمسح ، بينما تتشارك دوائر مسح ذاكرة الفلاش بين كتل كبيرة من الخلايا (غالباً 512×8).

تستبدل تقنيات الذاكرة غير المتطايرة الأحدث مثل FeRAM و MRAM ببطء ذاكرة EEPROM في بعض التطبيقات، ولكن من المتوقع أن تظل جزءًا صغيرًا من سوق EEPROM في المستقبل المنظور.

مقارنة مع ذاكرة EPROM وذاكرة EEPROM/الفلاش

يكمن الفرق بين ذاكرة القراءة فقط القابلة للمسح والبرمجة كهربائياً ( EPROM ) وذاكرة القراءة فقط القابلة للمسح والبرمجة كهربائياً (EEPROM) في طريقة برمجة الذاكرة ومسحها. يمكن برمجة ذاكرة EEPROM ومسحها كهربائياً باستخدام انبعاث الإلكترونات الميداني (المعروف في الصناعة باسم "نفق فاولر-نوردهايم").

لا يمكن مسح ذاكرة EPROM كهربائيًا، ويتم برمجتها عن طريق حقن حاملات الشحنة الساخنة على البوابة العائمة. تتم عملية المسح باستخدام مصدر ضوء فوق بنفسجي ، مع أن العديد من ذاكرات EPROM تُغلّف عمليًا ببلاستيك معتم للأشعة فوق البنفسجية، مما يجعلها قابلة للبرمجة لمرة واحدة فقط.

معظم ذاكرة الفلاش NOR هي من النوع الهجين - تتم البرمجة من خلال حقن الناقل الساخن ويتم المسح من خلال نفق فاولر-نوردهايم .

يكتبحقن الإلكترونات على البوابة (يتم تفسيرها في الغالب على أنها بت = 0)مدةإزالة الإلكترونات من البوابة (يتم تفسيرها في الغالب على أنها بت = 1)المدة/الوضع
ذاكرة EEPROMانبعاث الإلكترونات الميداني0.1-5 مللي ثانية، بايت تلو الآخرانبعاث الإلكترونات الميداني0.1-5 مللي ثانية، على مستوى الكتلة
ذاكرة فلاش NORحقن الناقل الساخن0.01-1 مللي ثانيةانبعاث الإلكترونات الميداني0.01-1 مللي ثانية، على مستوى الكتلة
ذاكرة القراءة فقط القابلة للمسح والبرمجة (EPROM)حقن الناقل الساخن3-50 مللي ثانية، بايت تلو الآخرضوء فوق بنفسجي <400  نانومترمن 5 إلى 30 دقيقة، رقاقة كاملة
