ذاكرة الوصول العشوائي المغناطيسية المقاومة ( MRAM ) هي نوع من ذاكرة الوصول العشوائي غير المتطايرة التي تخزن البيانات في نطاقات مغناطيسية . [ 1 ] طُوّرت هذه الذاكرة في منتصف ثمانينيات القرن الماضي، وقد جادل مؤيدوها بأنها ستتفوق في نهاية المطاف على التقنيات المنافسة لتصبح ذاكرة سائدة أو حتى عالمية . [ 2 ] حاليًا، تتمتع تقنيات الذاكرة المستخدمة، مثل ذاكرة الفلاش وذاكرة الوصول العشوائي الديناميكية (DRAM)، بمزايا عملية أبقت ذاكرة MRAM في مكانة متخصصة في السوق حتى الآن.

وصف

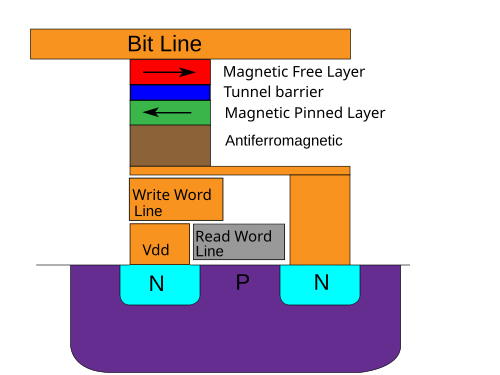

بنية مبسطة لخلية ذاكرة الوصول العشوائي المغناطيسية [ 3 ]

على عكس تقنيات رقائق ذاكرة الوصول العشوائي التقليدية ، لا تُخزَّن البيانات في ذاكرة الوصول العشوائي المغناطيسية (MRAM) على شكل شحنة كهربائية أو تيارات كهربائية، بل بواسطة عناصر تخزين مغناطيسية . تتكون هذه العناصر من لوحين مغناطيسيين حديديين ، لكل منهما قدرة مغناطيسية خاصة، يفصل بينهما طبقة عازلة رقيقة. أحد اللوحين عبارة عن مغناطيس دائم مضبوط على قطبية معينة، بينما يمكن تغيير مغنطة اللوح الآخر لتتوافق مع مجال مغناطيسي خارجي لتخزين البيانات. يُعرف هذا التكوين باسم وصلة النفق المغناطيسي (MTJ)، وهو أبسط بنية لبتة ذاكرة الوصول العشوائي المغناطيسية . يُبنى جهاز الذاكرة من شبكة من هذه "الخلايا".

أبسط طريقة لقراءة البيانات هي قياس المقاومة الكهربائية للخلية. يتم اختيار خلية معينة (عادةً) بتشغيل ترانزستور خاص بها يقوم بتحويل التيار من خط التغذية عبر الخلية إلى الأرض. وبسبب مقاومة النفق المغناطيسي ، تتغير المقاومة الكهربائية للخلية بتغير اتجاه التمغنط في اللوحين. بقياس التيار الناتج، يمكن تحديد المقاومة داخل أي خلية، ومن ثم تحديد قطبية التمغنط للوح القابل للكتابة. عادةً، إذا كان للوحين نفس اتجاه التمغنط (حالة مقاومة منخفضة)، يُعتبر ذلك "1"، بينما إذا كان اتجاه التمغنط متعاكسًا، ستكون المقاومة أعلى (حالة مقاومة عالية)، وهذا يعني "0".

تُكتب البيانات في الخلايا باستخدام وسائل متنوعة. في أبسط تصميم "كلاسيكي"، تقع كل خلية بين خطي كتابة متعامدين، متوازيين مع الخلية، أحدهما فوقها والآخر تحتها. عند مرور التيار الكهربائي عبرهما، يتولد مجال مغناطيسي عند نقطة التلامس، تلتقطه لوحة الكتابة. يشبه نمط التشغيل هذا ذاكرة النواة المغناطيسية ، وهو نظام شائع الاستخدام في ستينيات القرن الماضي.

مع ذلك، ونظرًا لاختلافات العمليات والمواد، فإن مصفوفة خلايا الذاكرة تُظهر توزيعًا لحقول التبديل بانحراف σ. لذا، لبرمجة جميع البتات في مصفوفة كبيرة بنفس التيار، يجب أن يكون المجال المُطبق أكبر من متوسط ​​مجال التبديل "المختار" بأكثر من 6σ. إضافةً إلى ذلك، يجب إبقاء المجال المُطبق دون قيمة قصوى. وبالتالي، يجب أن تحافظ ذاكرة الوصول العشوائي المغناطيسية "التقليدية" على فصل هذين التوزيعين بشكل جيد. ونتيجةً لذلك، توجد نافذة تشغيل ضيقة لحقول البرمجة؛ وداخل هذه النافذة فقط، يمكن برمجة جميع البتات دون أخطاء أو تشويش. في عام 2005، طُبقت تقنية "تبديل سافتشينكو" التي تعتمد على السلوك الفريد لطبقة خالية من مضاد المغناطيسية الاصطناعية (SAF) لحل هذه المشكلة. [ 4 ] تتكون طبقة SAF من طبقتين مغناطيسيتين حديديتين تفصل بينهما طبقة فاصلة غير مغناطيسية. بالنسبة لمغناطيس مضاد اصطناعي ذي تباين مغناطيسي صافٍ Hk في كل طبقة، يوجد مجال انقلاب مغناطيسي حرج Hsw ، عنده تدور مغنطة الطبقتين المتوازيتين عكسيًا لتصبحا متعامدتين مع المجال المطبق H، مع انحناء كل طبقة قليلًا في اتجاه H. لذلك، إذا طُبِّق تيار خطي واحد فقط (بتات مختارة جزئيًا)، فلن تتمكن زاوية المجال 45° من تغيير الحالة. دون عتبة الانتقال، لا توجد اضطرابات حتى عند أعلى المجالات.

مع ذلك، لا يزال هذا النهج يتطلب تيارًا كبيرًا نسبيًا لتوليد المجال، مما يجعله أقل جاذبية للاستخدامات منخفضة الطاقة، وهي إحدى أبرز عيوب ذاكرة الوصول العشوائي المغناطيسية (MRAM). إضافةً إلى ذلك، مع تصغير حجم الجهاز، يصل المجال المستحث إلى مرحلة يتداخل فيها مع الخلايا المتجاورة على مساحة صغيرة، مما قد يؤدي إلى عمليات كتابة خاطئة. ويبدو أن هذه المشكلة، المعروفة بمشكلة الاختيار الجزئي (أو مشكلة تشويش الكتابة)، تفرض حدًا أدنى كبيرًا نسبيًا لحجم هذا النوع من الخلايا. وكان أحد الحلول التجريبية لهذه المشكلة استخدام نطاقات دائرية تُكتب وتُقرأ باستخدام تأثير المقاومة المغناطيسية العملاقة ، ولكن يبدو أن هذا المجال البحثي قد توقف.

تستخدم تقنية حديثة، تُعرف باسم عزم نقل الدوران المغزلي (STT) أو تبديل نقل الدوران المغزلي ، إلكترونات متوازية الدوران ("مستقطبة") لتطبيق عزم دوران مباشر على المجالات المغناطيسية. تحديدًا، إذا اضطرت الإلكترونات المتدفقة إلى طبقة ما إلى تغيير دورانها، فسيتولد عزم دوران ينتقل إلى الطبقة المجاورة. هذا يقلل من كمية التيار اللازمة لكتابة الخلايا، لتصبح مماثلة تقريبًا لعملية القراءة. ثمة مخاوف من أن خلايا ذاكرة الوصول العشوائي المغناطيسية (MRAM) التقليدية ستواجه صعوبة عند الكثافات العالية بسبب كمية التيار اللازمة للكتابة، وهي مشكلة تتجنبها تقنية STT. لهذا السبب، يتوقع مؤيدو STT استخدام هذه التقنية في الأجهزة التي يبلغ حجمها 65 نانومترًا أو أصغر. [ 5 ] أما الجانب السلبي فهو ضرورة الحفاظ على تماسك الدوران. عمومًا، تتطلب تقنية STT تيار كتابة أقل بكثير من ذاكرة MRAM التقليدية أو ذاكرة MRAM ذات التبديل. تشير الأبحاث في هذا المجال إلى إمكانية تقليل تيار STT حتى 50 مرة باستخدام بنية مركبة جديدة. [ 6 ] مع ذلك، لا يزال التشغيل بسرعات أعلى يتطلب تيارًا أعلى. [ 7 ]

تشمل الترتيبات المحتملة الأخرى "ذاكرة الوصول العشوائي المغناطيسية ذات النقل الرأسي" (VMRAM)، والتي تستخدم التيار عبر عمود رأسي لتغيير الاتجاه المغناطيسي، وهو ترتيب هندسي يقلل من مشكلة اضطراب الكتابة، وبالتالي يمكن استخدامه بكثافة أعلى. [ 8 ]

تُقدّم مقالة مراجعة [ 9 ] تفاصيل المواد والتحديات المرتبطة بذاكرة الوصول العشوائي المغناطيسية (MRAM) في الهندسة العمودية. ويصف المؤلفون مصطلحًا جديدًا يُسمى "خماسية العقدة"، والذي يُمثّل تعارضًا بين خمسة متطلبات مختلفة، مثل تيار الكتابة، واستقرار البتات، وقابلية القراءة، وسرعة القراءة/الكتابة، وتكامل العملية مع تقنية CMOS. وتناقش المقالة اختيار المواد وتصميم ذاكرة الوصول العشوائي المغناطيسية (MRAM) لتلبية هذه المتطلبات.

مقارنة مع الأنظمة الأخرى

كثافة

يُعدّ كثافة المكونات المستخدمة في تصنيع نظام الذاكرة العامل الرئيسي المحدد لتكلفة هذا النظام. فكلما صغر حجم المكونات وقل عددها، زادت إمكانية رصّ المزيد من "الخلايا" على شريحة واحدة، مما يعني بدوره إمكانية إنتاج كمية أكبر دفعة واحدة من رقاقة سيليكون واحدة. وهذا بدوره يُحسّن الإنتاجية، التي ترتبط ارتباطًا مباشرًا بالتكلفة.

تستخدم ذاكرة الوصول العشوائي الديناميكية (DRAM) مكثفًا صغيرًا كعنصر تخزين، وأسلاكًا لنقل التيار الكهربائي إليه ومنه، وترانزستورًا للتحكم فيه - ويُشار إليها باسم خلية "1T1C". هذا ما يجعل ذاكرة الوصول العشوائي الديناميكية (DRAM) الأعلى كثافةً بين أنواع ذاكرة الوصول العشوائي المتوفرة حاليًا، وبالتالي الأقل تكلفة، ولهذا السبب تُستخدم في غالبية ذاكرة الوصول العشوائي الموجودة في أجهزة الكمبيوتر.

تتشابه ذاكرة الوصول العشوائي المغناطيسية (MRAM) فيزيائيًا مع ذاكرة الوصول العشوائي الديناميكية (DRAM) في تركيبها، وغالبًا ما تتطلب ترانزستورًا لعملية الكتابة (وإن لم يكن ذلك ضروريًا تمامًا). يؤدي تصغير حجم الترانزستورات لزيادة كثافتها بالضرورة إلى انخفاض التيار المتاح، مما قد يحد من أداء ذاكرة الوصول العشوائي المغناطيسية في التقنيات المتقدمة.

استهلاك الطاقة

بما أن المكثفات المستخدمة في ذاكرة الوصول العشوائي الديناميكية (DRAM) تفقد شحنتها بمرور الوقت، فإن وحدات الذاكرة التي تستخدم هذه الذاكرة يجب أن تُعيد تنشيط جميع الخلايا في رقائقها عدة مرات في الثانية، وذلك بقراءة كل خلية وإعادة كتابة محتوياتها. ومع انخفاض حجم خلايا ذاكرة الوصول العشوائي الديناميكية، يصبح من الضروري إعادة تنشيطها بوتيرة أسرع، مما يؤدي إلى زيادة استهلاك الطاقة.

على النقيض من ذلك، لا تتطلب ذاكرة الوصول العشوائي المغناطيسية (MRAM) أي تحديث. وهذا يعني أنها لا تحتفظ ببياناتها حتى عند انقطاع التيار الكهربائي فحسب، بل لا يوجد أيضًا استهلاك مستمر للطاقة. في حين أن عملية القراءة نظريًا تتطلب طاقة أكبر من العملية نفسها في ذاكرة الوصول العشوائي الديناميكية (DRAM)، إلا أن الفرق عمليًا يكاد يكون معدومًا. مع ذلك، تتطلب عملية الكتابة طاقة أكبر للتغلب على المجال المغناطيسي المخزن في الوصلة، وتتراوح هذه الطاقة من ثلاثة إلى ثمانية أضعاف الطاقة المطلوبة أثناء القراءة. [ 10 ] [ 11 ] على الرغم من أن مقدار توفير الطاقة الدقيق يعتمد على طبيعة العمل  - فالكتابة المتكررة تتطلب طاقة أكبر - إلا أن مؤيدي ذاكرة الوصول العشوائي المغناطيسية يتوقعون عمومًا استهلاكًا أقل بكثير للطاقة (يصل إلى 99% أقل) مقارنةً بذاكرة الوصول العشوائي الديناميكية. تعمل ذاكرة الوصول العشوائي المغناطيسية القائمة على تقنية نقل عزم الدوران الدوراني (STT) على إزالة الفرق بين القراءة والكتابة، مما يقلل متطلبات الطاقة بشكل أكبر.

يجدر أيضًا مقارنة ذاكرة الوصول العشوائي المغناطيسية (MRAM) بنظام ذاكرة شائع آخر  هو ذاكرة الفلاش (Flash RAM ). فمثل ذاكرة MRAM، لا تفقد ذاكرة الفلاش بياناتها عند انقطاع التيار الكهربائي، مما يجعلها شائعة الاستخدام في التطبيقات التي تتطلب تخزينًا دائمًا. عند استخدامها للقراءة، تتشابه ذاكرة الفلاش وذاكرة MRAM في متطلبات الطاقة. مع ذلك، تُعاد كتابة ذاكرة الفلاش باستخدام نبضة جهد عالية (حوالي 10 فولت) تُخزن بمرور الوقت في مضخة شحن ، وهي عملية تستهلك الكثير من الطاقة وتستغرق وقتًا طويلاً. إضافةً إلى ذلك، تُؤدي نبضة التيار إلى تدهور خلايا ذاكرة الفلاش ماديًا، مما يعني أنه لا يمكن الكتابة على ذاكرة الفلاش إلا لعدد محدود من المرات قبل استبدالها.

على النقيض من ذلك، تتطلب ذاكرة الوصول العشوائي المغناطيسية (MRAM) طاقةً أكبر بقليل للكتابة مقارنةً بالقراءة، ولا تتطلب أي تغيير في الجهد، مما يُغني عن الحاجة إلى مضخة شحن. وهذا يؤدي إلى تشغيل أسرع بكثير، واستهلاك أقل للطاقة، وعمر افتراضي طويل للغاية.

الاحتفاظ بالبيانات

كثيراً ما يُروج لذاكرة الوصول العشوائي المغناطيسية (MRAM) باعتبارها ذاكرة غير متطايرة. مع ذلك، فإن ذاكرة MRAM عالية السعة السائدة حالياً، والتي تعتمد على عزم نقل الدوران، توفر احتفاظاً أفضل بالبيانات على حساب استهلاك أعلى للطاقة، أي تيار كتابة أعلى. على وجه الخصوص، يتناسب تيار الكتابة الحرج (الأدنى) طردياً مع عامل الاستقرار الحراري Δ. [ 12 ] ويتناسب الاحتفاظ بالبيانات بدوره مع exp(Δ). وبالتالي، يتدهور الاحتفاظ بالبيانات بشكل أُسّي مع انخفاض تيار الكتابة.

سرعة

يُحدَّد أداء ذاكرة الوصول العشوائي الديناميكية (DRAM) بمعدل تفريغ الشحنة المخزنة في الخلايا (للقراءة) أو تخزينها (للكتابة). أما ذاكرة الوصول العشوائي المغناطيسية (MRAM) فتعتمد في تشغيلها على قياس الفولتية بدلاً من الشحنات أو التيارات، مما يقلل من زمن الاستقرار المطلوب. وقد أظهر باحثون في شركة IBM أجهزة MRAM بأزمنة وصول في حدود 2  نانوثانية، وهو أداء أفضل من أحدث أنواع DRAM المصنعة بتقنيات أحدث بكثير. [ 13 ] كما أظهر فريق في المعهد الألماني للفيزياء والتقنية (Physikalisch-Technische Bundesanstalt)  أجهزة MRAM بأزمنة استقرار تبلغ 1 نانوثانية، وهو أداء أفضل من الحدود النظرية المقبولة حاليًا لـ DRAM، على الرغم من أن التجربة كانت على خلية واحدة. [ 14 ] وتُعد الفروقات مقارنةً بذاكرة الفلاش أكثر أهمية، حيث تصل سرعات الكتابة إلى آلاف المرات أسرع. مع ذلك، لا تُجرى هذه المقارنات على أساس تيار متماثل. تتطلب الذاكرة عالية الكثافة ترانزستورات صغيرة ذات تيار منخفض، خاصةً عند تصميمها لتقليل التسريب في وضع الاستعداد. في ظل هذه الظروف، قد لا يكون من السهل الوصول إلى أوقات كتابة أقل من 30  نانوثانية. على وجه الخصوص، لتحقيق استقرار إعادة تدفق اللحام عند 260  درجة مئوية على مدى 90 ثانية،  يلزم استخدام نبضات مدتها 250 نانوثانية. [ 15 ] يرتبط هذا بمتطلبات الاستقرار الحراري المرتفعة التي تزيد من معدل خطأ بت الكتابة. ولتجنب الانهيار الناتج عن التيار العالي، يلزم استخدام نبضات أطول.

في ذاكرة الوصول العشوائي المغناطيسية ذات النقل الدوراني العمودي (STT MRAM)، يتحدد زمن التبديل بشكل كبير بثبات درجة الحرارة Δ وتيار الكتابة. [ 16 ] يتطلب ثبات درجة الحرارة Δ الأكبر (وهو الأفضل للاحتفاظ بالبيانات) تيار كتابة أكبر أو نبضة أطول. ولا يمكن الجمع بين السرعة العالية والاحتفاظ الكافي بالبيانات إلا بتيار كتابة عالٍ بما فيه الكفاية.

تُعدّ ذاكرة الوصول العشوائي الثابتة (SRAM) التقنية الوحيدة الحالية للذاكرة التي تُنافس ذاكرة الوصول العشوائي المغناطيسية (MRAM) بسهولة من حيث الأداء عند كثافة مماثلة . تتكون ذاكرة SRAM من سلسلة من الترانزستورات مُرتبة في دارة قلبية ، حيث تحتفظ كل دارة بإحدى حالتين طالما استمر تزويدها بالطاقة. ونظرًا لانخفاض استهلاك الترانزستورات للطاقة، فإن زمن تبديلها قصير جدًا. مع ذلك، ولأن خلية SRAM تتكون من عدة ترانزستورات، عادةً أربعة أو ستة، فإن كثافتها أقل بكثير من ذاكرة الوصول العشوائي الديناميكية (DRAM). هذا ما يجعلها باهظة الثمن، ولذلك تُستخدم فقط في كميات صغيرة من الذاكرة عالية الأداء، ولا سيما ذاكرة التخزين المؤقت لوحدة المعالجة المركزية (CPU cache) في جميع تصميمات وحدات المعالجة المركزية الحديثة تقريبًا .

على الرغم من أن ذاكرة الوصول العشوائي المغناطيسية (MRAM) ليست بنفس سرعة ذاكرة الوصول العشوائي الثابتة (SRAM)، إلا أنها قريبة منها بما يكفي لتكون مثيرة للاهتمام حتى في هذا الدور. ونظرًا لكثافتها العالية، قد يميل مصممو وحدات المعالجة المركزية إلى استخدام MRAM لتوفير ذاكرة تخزين مؤقت أكبر حجمًا ولكنها أبطأ نوعًا ما، بدلًا من ذاكرة أصغر حجمًا ولكنها أسرع. ويبقى أن نرى كيف ستؤثر هذه المفاضلة في المستقبل.

تَحمُّل

يتأثر عمر ذاكرة الوصول العشوائي المغناطيسية (MRAM) بتيار الكتابة، تمامًا كما هو الحال مع الاحتفاظ بالبيانات وسرعتها، بالإضافة إلى تيار القراءة. عندما يكون تيار الكتابة كبيرًا بما يكفي لتحقيق السرعة والاحتفاظ بالبيانات، يجب مراعاة احتمال انهيار وصلة النفق المغناطيسي (MTJ). [ 17 ] إذا لم تكن نسبة تيار القراءة إلى تيار الكتابة صغيرة بما يكفي، يصبح حدوث اضطراب في القراءة أكثر احتمالًا، أي يحدث خطأ في القراءة خلال إحدى دورات التبديل العديدة. يُعطى معدل خطأ اضطراب القراءة بالمعادلة التالية:

1-خبرة⁡(-ترهـأدτخبرة⁡(Δ(1-أنارهـأد/أناجرأنات)){\displaystyle 1-\exp \left(-{\frac {t_{read}}{\tau \exp(\Delta (1-I_{read}/I_{crit})}}\right)}،

حيث τ هو زمن الاسترخاء (1 نانوثانية) و I crit هو تيار الكتابة الحرج. [ 18 ] تتطلب القدرة على التحمل العالية قيمة منخفضة بما فيه الكفايةأنارهـأد/أناجرأنات{\displaystyle I_{read}/I_{crit}}ومع ذلك، فإن انخفاض معدل القراءة (I read) يقلل أيضًا من سرعة القراءة. [ 19 ]

تُحدَّد قدرة التحمل بشكل رئيسي باحتمالية انهيار طبقة أكسيد المغنيسيوم الرقيقة. [ 20 ] [ 21 ]

إجمالي

تتمتع ذاكرة الوصول العشوائي المغناطيسية (MRAM) بأداء مشابه لذاكرة الوصول العشوائي الثابتة (SRAM)، وذلك بفضل استخدام تيار كتابة كافٍ. مع ذلك، فإن هذا الاعتماد على تيار الكتابة يجعل من الصعب عليها منافسة الكثافة العالية التي تُضاهي كثافة ذاكرة الوصول العشوائي الديناميكية (DRAM) وذاكرة الفلاش (Flash) السائدة. ومع ذلك، توجد بعض الفرص المتاحة لذاكرة MRAM حيث لا يلزم تحقيق أقصى كثافة ممكنة. من وجهة نظر الفيزياء الأساسية، فإن نهج عزم نقل الدوران في ذاكرة MRAM محكوم بـ"مربع الموت" الذي يتشكل من متطلبات الاحتفاظ بالبيانات، والتحمل، والسرعة، والطاقة، كما ذُكر سابقًا.

مستوى معلمات التصميمحفظتَحمُّلسرعةقوة
تيار كتابة عالي+- (انهيار)+-
تيار كتابة منخفض-- (اقرأ: إزعاج)-+
فرق عالي+- (انهيار)-- (تيار أعلى)
فرق منخفض-- (اقرأ: إزعاج)++ (تيار أقل)

على الرغم من أن المفاضلة بين القدرة والسرعة أمرٌ شائع في الأجهزة الإلكترونية، إلا أن المفاضلة بين المتانة والاحتفاظ بالجهد عند التيارات العالية، وتدهور كليهما عند انخفاض قيمة Δ، تُعدّ مشكلة. وتقتصر المتانة إلى حد كبير على 10⁸ دورة . [ 22 ]

بدائل لذاكرة الوصول العشوائي المغناطيسية

تُشكل دورات الكتابة المحدودة لذاكرات الفلاش وEEPROM مشكلةً خطيرةً لأي وظيفة تُحاكي ذاكرة الوصول العشوائي (RAM). إضافةً إلى ذلك، تُعدّ الطاقة العالية اللازمة لكتابة الخلايا مشكلةً في العُقد منخفضة الطاقة، حيث تُستخدم ذاكرة الوصول العشوائي غير المتطايرة (NRAM) غالبًا. كما تحتاج الطاقة إلى وقتٍ لتجميعها في جهاز يُعرف بمضخة الشحن ، مما يجعل الكتابة أبطأ بكثير من القراءة، وغالبًا ما تصل سرعتها إلى 1/1000 من سرعة القراءة. في حين صُممت ذاكرة الوصول العشوائي المغناطيسية (MRAM) لمعالجة بعض هذه المشكلات، إلا أن هناك عددًا من أجهزة الذاكرة الجديدة الأخرى قيد الإنتاج أو تم اقتراحها لمعالجة هذه العيوب.

حتى الآن، النظام الوحيد المماثل الذي دخل الإنتاج على نطاق واسع هو ذاكرة الوصول العشوائي الكهروإجهادية ، أو F-RAM (يشار إليها أحيانًا باسم FeRAM).

كما تشهد ذاكرة SONOS (أكسيد السيليكون-نيتريد-أكسيد السيليكون ) وذاكرة ReRAM اهتماماً متجدداً . وقد تم تطوير تقنية 3D XPoint أيضاً، ولكن من المعروف أنها تستهلك طاقة أعلى من ذاكرة DRAM. [ 23 ]

تاريخ

أول  رقاقة ذاكرة مغناطيسية (MRAM) بحجم 200 مم وسعة 1 ميغابت، من إنتاج شركة موتورولا ، عام 2001
  • 1955  - كانت ذاكرة النواة المغناطيسية تعتمد على نفس مبدأ القراءة والكتابة الذي تعتمد عليه ذاكرة الوصول العشوائي المغناطيسية (MRAM).
  • 1984  — قام آرثر ف. بوم وجيمس م. دوتون، أثناء عملهما في شركة هانيويل ، بتطوير أول أجهزة ذاكرة المقاومة المغناطيسية. [ 24 ] [ 25 ]
  • 1988  - اكتشف العلماء الأوروبيون ( ألبرت فيرت وبيتر غرونبيرغ ) " تأثير المقاومة المغناطيسية العملاقة " في الهياكل الرقيقة. [ 26 ]
  • 1989  — غادر بوم ودوتون شركة هانيويل لتأسيس شركة Nonvolatile Electronics, Inc. (التي أعيد تسميتها لاحقًا إلى NVE Corp.) وترخيص تقنية MRAM التي ابتكروها. [ 24 ]
  • 1995  - بدأت شركة موتورولا (التي أصبحت فيما بعد شركة فري سكيل لأشباه الموصلات ، ثم شركة إن إكس بي لأشباه الموصلات ) العمل على تطوير ذاكرة الوصول العشوائي المغناطيسية (MRAM).
  • 1996  - تم اقتراح نقل عزم الدوران الدوراني [ 27 ] [ 28 ]
  • 1997  - نشرت شركة سوني أول طلب براءة اختراع ياباني لتقنية SPINOR (ذاكرة الوصول العشوائي غير المتطايرة ذات القراءة/الكتابة المتعامدة والمستقطبة بالدوران)، وهي تقنية رائدة لتقنية STT RAM. [ 29 ]
  • 1998  - طورت شركة موتورولا  شريحة اختبار ذاكرة الوصول العشوائي المغناطيسية بسعة 256 كيلوبت. [ 30 ]
  • 2000  - أنشأت شركتا IBM و Infineon برنامجًا مشتركًا لتطوير ذاكرة الوصول العشوائي المغناطيسية (MRAM).
  • 2000  - أول براءة اختراع لمختبر سبينتك في مجال نقل عزم الدوران الدوراني .
  • 2002
    • أعلنت شركة NVE عن تبادل التكنولوجيا مع شركة Cypress Semiconductor.
    • تم منح براءة اختراع التبديل لشركة موتورولا [ 31 ]
  • 2003  -  تم طرح شريحة ذاكرة الوصول العشوائي المغناطيسية (MRAM) بسعة 128 كيلوبت، مصنعة باستخدام  عملية الطباعة الحجرية بتقنية 180 نانومتر.
  • 2004
  • 2005
    • يناير  - شركة Cypress Semiconductor تُنتج عينات من ذاكرة MRAM باستخدام تقنية NVE IP.
    • مارس  - شركة سايبرس تبيع شركتها التابعة لـ MRAM.
    • يونيو  - نشرت شركة هانيويل ورقة بيانات لذاكرة الوصول العشوائي المغناطيسية المقاومة للإشعاع بسعة 1 ميغابت باستخدام  عملية الطباعة الحجرية 150 نانومتر.
    • أغسطس  - رقم قياسي في ذاكرة الوصول العشوائي المغناطيسية: خلية الذاكرة تعمل بسرعة 2  جيجاهرتز.
    • نوفمبر  - تتعاون شركتا رينيساس تكنولوجي وجرانديس في تطوير ذاكرة الوصول العشوائي المغناطيسية (  MRAM) بتقنية 65 نانومتر باستخدام نقل عزم الدوران الدوراني (STT).
    • نوفمبر  - حصلت شركة NVE على منحة SBIR لإجراء أبحاث حول الذاكرة المشفرة المقاومة للتلاعب. [ 32 ]
    • في ديسمبر  ، أعلنت سوني عن تقنية Spin-RAM، وهي أول ذاكرة MRAM تُنتج في المختبرات باستخدام تقنية نقل عزم الدوران المغزلي، والتي تعتمد على تيار مستقطب مغزليًا يمر عبر طبقة المقاومة المغناطيسية النفقية لكتابة البيانات. تستهلك هذه الطريقة طاقة أقل وتتميز بقابلية توسع أكبر من ذاكرة MRAM التقليدية. ومع المزيد من التطورات في مجال المواد، من المتوقع أن تتيح هذه العملية كثافات تخزين أعلى من تلك الممكنة في ذاكرة DRAM.
    • ديسمبر  - عرضت شركة Freescale Semiconductor Inc. ذاكرة MRAM تستخدم أكسيد المغنيسيوم بدلاً من أكسيد الألومنيوم، مما يسمح بحاجز نفق عازل أرق ومقاومة بت محسنة أثناء دورة الكتابة، وبالتالي تقليل تيار الكتابة المطلوب.
    • يمنح مختبر سبينتك شركة كروكوس تكنولوجي ترخيصًا حصريًا لبراءات اختراعها.
  • 2006
    • في فبراير  ، أعلنت شركتا توشيبا وNEC عن  شريحة ذاكرة MRAM بسعة 16 ميغابت بتصميم جديد يعتمد على تقنية "تفرع الطاقة". تحقق هذه الشريحة معدل نقل بيانات يصل إلى 200  ميغابت/ثانية، مع زمن دورة يبلغ 34 نانوثانية، وهو أفضل أداء بين جميع شرائح MRAM. كما تتميز بأصغر حجم مادي في فئتها  - 78.5 مليمتر مربع  - واستهلاك منخفض للجهد يبلغ 1.8 فولت. [ 33 ]
    • يوليو  - في 10 يوليو، أوستن، تكساس  - بدأت شركة فريسكيل سيميكوندكتور بتسويق شريحة ذاكرة الوصول العشوائي المغناطيسية (MRAM) بسعة 4 ميغابت، والتي تُباع بسعر 25 دولارًا تقريبًا للشريحة الواحدة. [ 34 ] [ 35 ]
  • 2007
    • تتجه الأبحاث والتطوير نحو ذاكرة الوصول العشوائي لنقل عزم الدوران (SPRAM)
    • فبراير  - طورت جامعة توهوكو وشركة هيتاشي نموذجًا أوليًا لشريحة ذاكرة وصول عشوائي غير متطايرة بسعة 2 ميغابت باستخدام تقنية تبديل عزم الدوران بنقل الدوران. [ 36 ]
    • أغسطس  - "آي بي إم وتي دي كيه تتعاونان في أبحاث الذاكرة المغناطيسية حول تبديل عزم نقل الدوران" تهدف آي بي إم وتي دي كيه إلى خفض تكلفة ذاكرة الوصول العشوائي المغناطيسية (MRAM) وتعزيز أدائها، على أمل طرح منتج في السوق. [ 37 ]
    • نوفمبر  - قامت شركة توشيبا بتطبيق وإثبات جهاز MTJ ذي التباين المغناطيسي العمودي الذي يقوم بتبديل عزم الدوران عن طريق نقل الدوران. [ 38 ]
    • نوفمبر  - قامت شركة NEC بتطوير أسرع ذاكرة MRAM متوافقة مع SRAM في العالم بسرعة تشغيل تبلغ 250  ميجاهرتز. [ 39 ]
  • 2008
    • القمر الصناعي الياباني، SpriteSat، سيستخدم ذاكرة الوصول العشوائي المغناطيسية من شركة Freescale لاستبدال مكونات SRAM و FLASH [ 40 ].
    • يونيو  - أصبحت سامسونج وهاينكس شريكتين في مشروع STT- MRAM [ 41 ]
    • يونيو  - قامت شركة فري سكيل بفصل عمليات MRAM لتصبح شركة جديدة باسم إيفرسبين [ 42 ] [ 43 ]
    • أغسطس  - طور علماء في ألمانيا الجيل التالي من ذاكرة الوصول العشوائي المغناطيسية (MRAM) التي يقال إنها تعمل بأقصى سرعة تسمح بها حدود الأداء الأساسية، مع دورات كتابة أقل من 1 نانوثانية.
    • نوفمبر  - أعلنت شركة Everspin عن حزم BGA ، وعائلة منتجات من 256  كيلوبت إلى 4  ميجابت [ 44 ]
  • 2009
    • يونيو  - عرضت شركة هيتاشي وجامعة توهوكو ذاكرة وصول عشوائي (RAM) ذات عزم دوران نقل الدوران بسعة 32 ميغابت (SPRAM). [ 45 ]
    • يونيو  - أعلنت شركتا Crocus Technology و Tower Semiconductor عن صفقة لنقل تقنية معالجة MRAM الخاصة بشركة Crocus إلى بيئة التصنيع الخاصة بشركة Tower [ 46 ].
    • نوفمبر  - أطلقت شركة إيفرسبين عائلة منتجات SPI MRAM [ 47 ] وشحنت أولى عينات MRAM المدمجة
  • 2010
    • أبريل  - أصدرت شركة Everspin  كثافة 16 ميجابايت [ 48 ] [ 49 ]
    • يونيو  - أعلنت شركة هيتاشي وجامعة توهوكو عن SPRAM متعدد المستويات [ 50 ]
  • 2011
    • مارس  - أعلنت شركة PTB الألمانية عن  دورة كتابة أقل من 500 بيكو ثانية (2 جيجابت/ثانية) [ 51 ]
  • 2012
  • 2013
    • نوفمبر  - أعلنت شركتا بافالو تكنولوجي وإيفرسبين عن محرك أقراص الحالة الصلبة (SSD) صناعي جديد من نوع SATA III يتضمن ذاكرة التخزين المؤقت Spin-Torque MRAM (ST-MRAM) من إيفرسبين. [ 55 ]
  • 2014
    • يناير  - أعلن باحثون عن إمكانية التحكم في الخصائص المغناطيسية للجسيمات النانوية المضادة للمغناطيسية ذات البنية الأساسية/الغلافية باستخدام تغيرات درجة الحرارة والمجال المغناطيسي فقط. [ 56 ]
    • أكتوبر - دخلت شركة إيفرسبين في شراكة مع شركة جلوبال فاوندريز لإنتاج ذاكرة الوصول العشوائي المغناطيسية ST-MRAM على  رقائق سيليكون بقطر 300 مم. [ 57 ]
  • 2016
    • أبريل  - صرّح كيم كي نام، رئيس قسم أشباه الموصلات في سامسونج، بأن الشركة تعمل على تطوير تقنية ذاكرة الوصول العشوائي المغناطيسية (MRAM) التي "ستكون جاهزة قريباً". [ 58 ]
    • يوليو  - أعلنت شركتا IBM وسامسونج عن جهاز MRAM قادر على التصغير إلى 11  نانومتر بتيار تبديل يبلغ 7.5 ميكرو أمبير عند 10 نانو ثانية. [ 59 ]
    • أغسطس  - أعلنت شركة إيفرسبين أنها بدأت بشحن عينات من أول ذاكرة وصول عشوائي مغناطيسية قصيرة المدى (ST-MRAM) بسعة 256 ميغابت في الصناعة  إلى عملائها. [ 60 ]
    • أكتوبر  - دخلت شركة Avalanche Technology في شراكة مع شركة Sony Semiconductor Manufacturing لتصنيع ذاكرة STT-MRAM على  رقائق سيليكون بقطر 300 مم، بالاعتماد على "مجموعة متنوعة من تقنيات التصنيع". [ 61 ]
    • ديسمبر  - قدم كل من إنستون وتوشيبا بشكل مستقل نتائج حول ذاكرة الوصول العشوائي المغناطيسية التي يتم التحكم فيها بالجهد في الاجتماع الدولي لأجهزة الإلكترونيات . [ 62 ]
  • 2019
    • يناير - بدأت شركة إيفرسبين بشحن عينات من رقائق STT-MRAM بسعة  1 جيجابت بتقنية 28 نانومتر . [ 63 ]
    • مارس - بدأت سامسونج الإنتاج التجاري لأول ذاكرة STT-MRAM مدمجة تعتمد على  عملية تصنيع 28 نانومتر. [ 64 ]
    • مايو - دخلت شركة أفالانش في شراكة مع شركة يونايتد مايكروإلكترونيكس  لتطوير وإنتاج ذاكرة الوصول العشوائي المغناطيسية المدمجة بشكل مشترك، وذلك بالاعتماد على عملية تصنيع CMOS بتقنية 28 نانومتر الخاصة بالأخيرة . [ 65 ]
  • 2020
    • ديسمبر - أعلنت شركة IBM عن  عقدة MRAM بتقنية 14 نانومتر. [ 66 ]
  • 2021

التطبيقات

تشمل التطبيقات العملية المحتملة لذاكرة الوصول العشوائي المغناطيسية (MRAM) كل جهاز تقريبًا يحتوي على نوع من الذاكرة في الداخل مثل أنظمة الفضاء والطيران والأنظمة العسكرية والكاميرات الرقمية وأجهزة الكمبيوتر المحمولة والبطاقات الذكية والهواتف المحمولة ومحطات قاعدة الاتصالات الخلوية وأجهزة الكمبيوتر الشخصية واستبدال ذاكرة الوصول العشوائي الثابتة المدعومة بالبطارية وذواكر تسجيل البيانات المتخصصة ( حلول الصندوق الأسود ) ومشغلات الوسائط وقارئات الكتب وما إلى ذلك.
