سكاوت (عائلة الصواريخ)

كانت عائلة صواريخ سكوت مركبات إطلاق أمريكية مصممة لوضع أقمار صناعية صغيرة في مدار حول الأرض. وكان صاروخ سكوت متعدد المراحل أول مركبة إطلاق مدارية تتكون بالكامل من مراحل تعمل بالوقود الصلب . كما كان المركبة الوحيدة من هذا النوع حتى الإطلاق الناجح للصاروخ الياباني لامدا 4 إس عام 1970.

صُمم نظام سكوت الأصلي (وهو اختصار عكسي لنظام اختبار المرافق المدارية الصلبة المُتحكم بها ) عام 1957 في اللجنة الاستشارية الوطنية للملاحة الفضائية (NACA ) بمركز لانغلي . استُخدمت مركبات إطلاق سكوت من عام 1961 حتى عام 1994. ولتعزيز الموثوقية، اختار فريق التطوير استخدام مكونات جاهزة، صُنعت في الأصل لبرامج عسكرية. وفقًا لبيان حقائق ناسا :

"... كان محرك المرحلة الأولى مزيجًا من محرك جوبيتر سينيور ومحرك بولاريس التابع للبحرية ؛ وجاءت المرحلة الثانية من محرك إم جي إم-29 سيرجنت التابع للجيش ؛ أما محركات المرحلتين الثالثة والرابعة فقد صممها مهندسو لانغلي الذين قاموا بتكييف نسخة من محرك فانجارد التابع للبحرية ." ^{[ 2 ]}

في 16 فبراير 1961، أُطلق بنجاح أول قمر صناعي من طراز Scout إلى مداره، حاملاً القمر الصناعي Explorer 9 ، الذي يزن 7 كيلوغرامات (15 رطلاً) والمستخدم في دراسات كثافة الغلاف الجوي. ^{[ 3 ]} أما الإطلاق الأخير لقمر Scout، باستخدام صاروخ Scout G-1، فكان في 8 مايو 1994 من قاعدة فاندنبرغ الجوية . وكانت الحمولة المركبة الفضائية العسكرية MSTI-2 (سلسلة تكامل تقنية أجهزة الاستشعار المصغرة 2 ) بكتلة 163 كيلوغراماً (359 رطلاً) . وقد نجحت MSTI-2 في رصد وتتبع صاروخ LGM-30 Minuteman . ^{[ 4 ] [ 5 ] [ 6 ]}

كانت مركبة الإطلاق القياسية Scout عبارة عن نظام معزز رباعي المراحل يعمل بالوقود الصلب، ويبلغ طوله حوالي 23 مترًا (75 قدمًا) ووزن إطلاقه 21499 كيلوغرامًا (47397 رطلًا) . ^{[ 7 ]}

استُخدم صاروخ سكوت إيه لإطلاق سلسلة ترانزيت إن إن إس إس (ترانزيت-أو 6 إلى 19)، حيث وضع قمرين صناعيين في المدار في الوقت نفسه. ^{[ 8 ]} أُجريت اثنتا عشرة رحلة بين 21 ديسمبر 1965 و27 أغسطس 1970. ^{[ 8 ]} كما استُخدم لإطلاق القمر الصناعي العلمي البريطاني أرييل 3. ^{[ 8 ]} بلغت حمولته القياسية 122  كيلوغرامًا في مدار أرضي منخفض. ^{[ 9 ]}

حدود

• قوة الدفع عند الإقلاع: 513.40 كيلو نيوتن (52,352 كجم قوة )
• الكتلة عند الإطلاق: 17,850  كجم
• القطر: 1.01 متر
• الطول: 25.00 متر

المرحلة 1: ألغول

• مشتق من صاروخ بولاريس
• الوزن الإجمالي: 11600  كجم
• الوزن فارغاً: 1650  كجم
• قوة الدفع في الفراغ: 564.25  كيلو نيوتن (57,537 كجم)
• مدة الاحتراق: 47 ثانية
• القطر: 1.01 متر
• طول الامتداد: 1.01 متر
• الطول: 9.09 متر

المرحلة الثانية: الخروع

• مشتق من صاروخ الرقيب
• الوزن الإجمالي: 4424  كجم
• الوزن فارغاً: 695  كجم
• قوة الدفع في الفراغ: 258.92  كيلو نيوتن (26402 كجم)
• مدة الاحتراق: 37 ثانية
• القطر: 0.79 متر
• طول الامتداد: 0.79 متر
• الطول: 6.04 متر

المرحلة 3: أنتاريس

• الوزن الإجمالي: 1400  كجم
• الكتلة فارغة: 300  كجم
• قوة الدفع في الفراغ: 93.09  كيلو نيوتن (9493 كجم)
• مدة الاحتراق: 36 ثانية
• القطر: 0.78 متر
• طول الامتداد: 0.78 متر
• الطول: 2.90 متر

المرحلة الرابعة: النسر الطائر

• الوزن الإجمالي: 275  كجم
• الوزن فارغًا: 37  كجم
• قوة الدفع الفراغية: 22.24  كيلو نيوتن (2268 كجم)
• مدة الاحتراق: 28 ثانية
• القطر: 0.64 متر
• طول الامتداد: 0.64 متر
• الطول: 2.53 متر

في أواخر خمسينيات القرن العشرين، أنشأت وكالة ناسا برنامج "سكاوت" لتطوير صاروخ فضائي متعدد المراحل يعمل بالوقود الصلب، بالإضافة إلى صاروخ بحثي. وشارك سلاح الجو الأمريكي أيضاً في البرنامج، إلا أن اختلاف المتطلبات أدى إلى بعض التباين في تطوير صاروخي "سكاوت" التابعين لناسا وسلاح الجو الأمريكي.

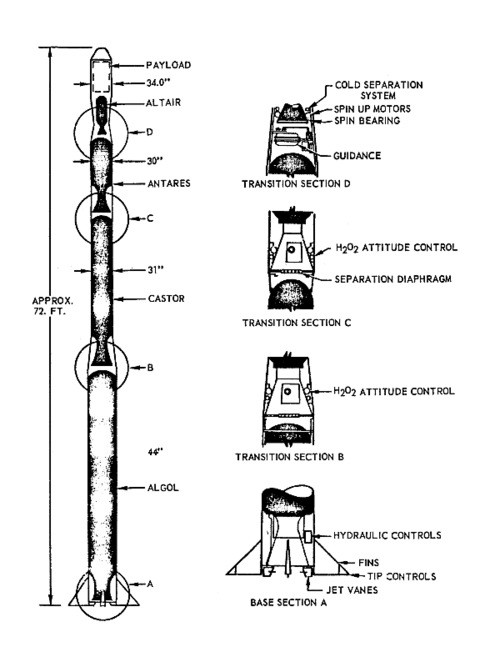

كان التصميم الأساسي لصاروخ ناسا سكوت، الذي اشتُقت منه جميع المتغيرات، يُعرف باسم سكوت-إكس1. وكان صاروخًا رباعي المراحل، يستخدم المحركات التالية:

• المرحلة الأولى: إيروجيت جنرال ألغول
• المرحلة الثانية: ثيوكول إكس إم 33 كاستور
• المرحلة الثالثة: مختبر أليغاني للباليستيات X-254 أنتاريس
• المرحلة الرابعة: مختبر أليغاني للباليستيات X-248 ألتير

استند محرك المرحلة الأولى لصاروخ سكوت إلى نسخة سابقة من محرك صاروخ بولاريس التابع للبحرية الأمريكية؛ وطُوّر محرك المرحلة الثانية من صاروخ سيرجنت أرض-أرض التابع للجيش؛ أما محركا المرحلتين الثالثة والرابعة فقد تم تعديلهما من قبل مركز لانغلي للأبحاث التابع لناسا في هامبتون، فرجينيا، من مركبة الإطلاق فانغارد التابعة للبحرية. ^{[ 7 ]} وعلى عكس صاروخي ثور وأطلس -أجينا، كان صاروخ سكوت غير عسكري، وكان من الممكن بيعه لعملاء أجانب. ^{[ 10 ]}

حلقت المركبة الفضائية Scout X-1 بنجاح لأول مرة في 10 أكتوبر 1960، بعد فشل سابق في يوليو 1960. احتوت المرحلة الأولى من الصاروخ على أربعة زعانف تثبيت، ودمجت المركبة نظام توجيه قائم على الجيروسكوب لتحقيق استقرار الوضع للحفاظ على مسار الصاروخ.

كان Scout X-1A صاروخًا أمريكيًا للاستكشاف تم إطلاقه في عام 1962. ^{[ 17 ]} كان مشتقًا من خمس مراحل من Scout X-1 السابق ، مع مرحلة أولى محسنة، ومرحلة علوية NOTS-17 .

كان صاروخ سكوت إكس-2 نظام إطلاق أمريكيًا غير قابل للاستهلاك ، وصاروخًا استكشافيًا، أُطلق مرتين عام 1962. كان صاروخًا رباعي المراحل، مبنيًا على سابقه سكوت إكس-1 ، مع إدخال ترقيات للمرحلتين ألغول 1 دي ^{[ 18 ]} وأنتاريس 2 بي . في 23 أغسطس 1962، استُخدم صاروخ سكوت إكس-2 لأول إطلاق ناجح لقمر صناعي تابع لبرنامج مراقبة الفضاء الدفاعي (DMSP) ، حيث انطلق من نقطة أرجويلو بالقرب من قاعدة فاندنبرغ الجوية . ^{[ 19 ] [ 20 ]}

حلقت طائرة Scout X-3 بعد عام 1962 وقدمت ترقية Algol IIA. ^{[ 21 ]}

حلقت طائرة Scout X-4 بعد عام 1963 وقدمت ترقية Altair 2. ^{[ 22 ]}

حلقت طائرة Scout A-1 في عام 1973 وقدمت ترقيات Castor IIA. ^{[ 23 ]}

حلقت طائرة Scout B-1 بعد عام 1971 وقدمت ترقيات Altair III. ^{[ 24 ]}

حلقت طائرة Scout D-1 في عام 1972 وقدمت ترقية Algol III. ^{[ 25 ]}

حلّق صاروخ سكوت إف-1 مرتين عام 1975، وكان يتألف من مرحلة أولى من طراز ألغول-3إيه ، ومرحلة ثانية من طراز كاستور-2إيه ، ومرحلة ثالثة من طراز أنتاريس-2بي، ومرحلة رابعة من طراز ستار-20 . ^{[ 26 ]} وقد نجح في إطلاق القمر الصناعي الفلكي الصغير رقم 3 من مجمع سان ماركو للإطلاق، لكنه فشل في إطلاق أقمار مستكشف كثافة الهواء المزدوجة من قاعدة فاندنبرغ. ^{[ 27 ] [ 28 ]}

حلقت المركبة الفضائية Scout G-1 من عام 1974 حتى تقاعدها في عام 1994. ^{[ 29 ]} وقد صُممت لحمل  حمولة تبلغ 210 كجم.

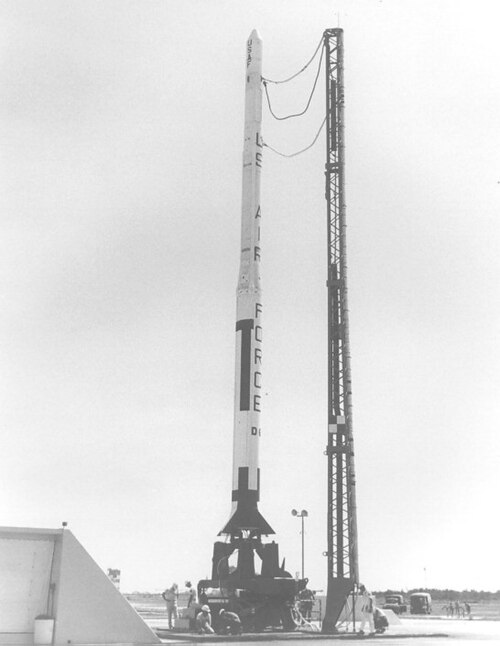

كان برنامج سكاوت التابع لسلاح الجو الأمريكي يُعرف باسم نظام اختبار البيئة الفائقة (HETS) أو النظام 609A، وكانت الصواريخ تُعرف عمومًا باسم بلو سكاوت. المقاول الرئيسي لبرنامج سكاوت التابع لناسا هو شركة LTV، بينما كان المقاول الرئيسي لبرنامج بلو سكاوت هو شركة فورد إيرونيوترونيكس.

باستخدام تركيبات مختلفة من مراحل الصواريخ، ابتكرت القوات الجوية الأمريكية عدة تكوينات مختلفة لصاروخ بلو سكاوت. كان من بينها صاروخ XRM-89 بلو سكاوت 1 ، وهو مركبة ثلاثية المراحل، تستخدم مرحلتي كاستور 2 وأنتاريس 1A، مع حذف المرحلة الرابعة ألتاير الموجودة في صاروخ سكاوت الأساسي. أُجري أول إطلاق لصاروخ XRM-89 في 7 يناير 1961، وكان ناجحًا إلى حد كبير. حمل الصاروخ في تلك الرحلة مجموعة متنوعة من التجارب لقياس أداء الصاروخ والحقول عالية الارتفاع وإشعاع الجسيمات. وُضعت الحمولة في كبسولة إعادة دخول قابلة للاسترداد، لكن الكبسولة غرقت قبل انتشالها من الماء. أما عمليات الإطلاق الأخرى لصاروخ XRM-89 (في مايو 1961 وأبريل 1962) فقد باءت بالفشل، وتم إنهاء برنامج بلو سكاوت 1 في عام 1962.

كان صاروخ XRM-90 بلو سكاوت II أحد صواريخ عائلة بلو سكاوت التابعة لسلاح الجو الأمريكي من طراز 609A. يتكون XRM-90 من أربع مراحل، مستخدمًا نفس مراحل صاروخ ناسا سكاوت الأساسي. ومع ذلك، لم يكن مطابقًا له تمامًا، إذ كانت المرحلة الرابعة مخفية داخل غطاء حمولة بنفس قطر المرحلة الثالثة، كما أن فوهة المرحلة الأولى كانت مزودة بذيل متسع بين الزعانف. ظاهريًا، لم يكن بالإمكان تمييز XRM-90 عن XRM-89 بلو سكاوت I.

أُطلق الصاروخ XRM-90 لأول مرة في 3 مارس 1961، وتلاه إطلاق ثانٍ في 12 أبريل 1961. نجحت الرحلتان شبه المداريتان، حيث تم قياس مستويات الإشعاع في أحزمة فان ألين . حمل الصاروخ الثاني، بلو سكاوت 2، تجربة لأخذ عينات من النيازك الدقيقة، لكن عملية استعادة كبسولة العودة إلى الغلاف الجوي باءت بالفشل. استخدمت ناسا الصاروخ الثالث XRM-90 في نوفمبر 1961 في مهمة ميركوري-سكاوت 1. كانت هذه محاولة لوضع حمولة اتصالات في المدار ضمن مشروع ميركوري ، لكن الصاروخ فشل بعد 28 ثانية من الإطلاق. بعد ذلك، تخلت القوات الجوية الأمريكية عن مركبتي XRM-89 بلو سكاوت 1 وXRM-90 بلو سكاوت 2، واستبدلتهما بمركبة RM-91/SLV-1B بلو سكاوت جونيور.

كان صاروخ XRM-91 بلو سكاوت جونيور (يُسمى أحيانًا جورني مان بي) صاروخًا من عائلة بلو سكاوت التابعة لسلاح الجو الأمريكي من طراز 609A. ^{[ 30 ]} على الرغم من أن بلو سكاوت جونيور كان يمتلك قوة دفع كافية لوضع قمر صناعي صغير في مدار أرضي منخفض، إلا أنه لم يُستخدم كمركبة إطلاق مدارية. لم يكن XRM-91 يُشبه نظائر سكاوت الأخرى من حيث الشكل الخارجي، لأنه لم يستخدم المرحلة الأولى المعتادة من سكاوت (أيروجيت جنرال ألغول). بدلاً من ذلك، استخدم بلو سكاوت جونيور ذو المراحل الأربع المرحلتين الثانية والثالثة من سكاوت (كاستور وأنتاريس) كمرحلتين أوليتين، وأضاف محرك أيروجيت جنرال ألكور ومحرك NOTS سيتوس كروي الشكل في غطاء أمامي مشترك. كما افتقر XRM-91 إلى نظام التثبيت والتوجيه الجيروسكوبي الموجود في RM-89 بلو سكاوت 1 وRM-90 بلو سكاوت 2، مما جعله صاروخًا غير موجه تمامًا. وقد اعتمدت على زعانف المرحلة الثانية ومحركين دوارين لتحقيق مسار طيران مستقر.

أُجري أول إطلاق لصاروخ XRM-91 في 21 سبتمبر 1960، ما جعله أول نموذج من برنامج بلو سكاوت يُحلّق. كان الهدف من الرحلة قياس الإشعاع والمجال المغناطيسي على مسافات تصل إلى 26,700  كيلومتر (16,600 ميل) من الأرض، ورغم أن الصاروخ وصل إلى هذا الارتفاع، إلا أن نظام القياس عن بُعد تعطل، ما حال دون استقبال أي بيانات. أما الإطلاق الثاني في نوفمبر، فقد انتهى بفشل أثناء احتراق المرحلة الثانية. وكان الهدف من الرحلة الثالثة قياس كثافة الجسيمات في أحزمة فان ألين، حيث وصلت إلى مسافة 225,000  كيلومتر (140,000 ميل)، ولكن مرة أخرى، حال عطل في نظام القياس عن بُعد دون استقبال البيانات العلمية. حملت مهمة XRM-91 الرابعة والأخيرة في ديسمبر 1961 أجهزة كشف الجسيمات، وكانت الرحلة الناجحة الوحيدة من برنامج بلو سكاوت جونيور الأولي.

اعتبرت القوات الجوية الأمريكية صاروخ بلو سكاوت جونيور الأكثر فائدة من بين مختلف تكوينات بلو سكاوت. وقد استخدمته (بصيغة معدلة قليلاً) بين عامي 1962 و1965 كمركبة إطلاق SLV-1B/C للحمولات العلمية شبه المدارية. كما تم اختيار SLV-1C كصاروخ لمركبة MER-6A المؤقتة لنظام الاتصالات الصاروخية في حالات الطوارئ (ERCS )؛ مما وفر وسيلة اتصالات طوارئ موثوقة وفعّالة لهيئة القيادة الوطنية الأمريكية ، باستخدام مُكرِّر UHF ينقل رسائل مُسجلة مسبقًا إلى جميع الوحدات ضمن نطاق رؤية نقطة أوج الصاروخ . ^{[ 31 ]}

استخدمت ناسا تكوين بلو سكاوت جونيور ثلاثي المراحل (مع حذف المرحلة الرابعة من سيتوس) كـ RAM B.

بدأ برنامج أبحاث الفضاء الإيطالي عام ١٩٥٩ بإنشاء مركز أبحاث الفضاء (CRA) في جامعة روما. وبعد ثلاث سنوات، في ٧ سبتمبر ١٩٦٢، وقّعت الجامعة مذكرة تفاهم مع وكالة ناسا للتعاون في برنامج أبحاث الفضاء المسمى سان ماركو (القديس مارك). وتلقى فريق الإطلاق الإيطالي تدريباً من ناسا. ركّز مشروع سان ماركو على إطلاق الأقمار الصناعية العلمية بواسطة صواريخ سكاوت من منصة صلبة متحركة تقع بالقرب من خط الاستواء. تتألف هذه المنصة من منصتين: منصة تحكم ثلاثية الأرجل تُسمى سانتا ريتا، حيث يقع مركز الإطلاق والرادار، ومنصة أخرى تُسمى سان ماركو، تضمّ مأوىً متحركاً للصاروخ ومنصة الإطلاق. نُصبت هاتان المنصتان قبالة سواحل كينيا، بالقرب من مدينة ماليندي. أثناء الإطلاق، كانت منصة سان ماركو تُخلى من جميع الأشخاص. وكان قاربان للدعم ينقلان الطواقم يومياً من القاعدة البرية إلى المنصات.

ساهمت صواريخ سكوت في تكوين العديد من قطع الحطام على مر السنين، ولا يزال بعضها يدور في المدار حتى عام 2023. ^{[ 32 ]}
