محول ذو ملف حث ابتدائي أحادي الطرف

الشكل 1: رسم تخطيطي لـ SEPIC

محول التيار المستمر ذو المحث الابتدائي أحادي الطرف ( SEPIC ) هو نوع من محولات التيار المستمر التي تسمح بأن يكون الجهد عند مخرجها أكبر من أو أقل من أو يساوي جهد الدخل. ويتم التحكم في خرج محول SEPIC بواسطة دورة تشغيل المفتاح الإلكتروني (S1).

يُعدّ مُحوّل SEPIC في جوهره مُحوّل رفع الجهد متبوعًا بمُحوّل رفع/خفض الجهد معكوس . ورغم تشابهه مع مُحوّل رفع/خفض الجهد التقليدي، إلا أنه يتميّز ببعض المزايا. فهو يُخرج جهدًا غير معكوس (أي أن قطبية الخرج هي نفسها قطبية الدخل). كما أن استخدامه لمُكثّف مُوصّل على التوالي لنقل الطاقة من الدخل إلى الخرج يُتيح للدائرة الاستجابة بشكل أفضل لحالة قصر الدائرة في الخرج. وهو قادر على الإغلاق التام: فعندما يكون المفتاح S1 مفتوحًا، ينخفض ​​جهد الخرج ( VO )  إلى 0 فولت، بعد تفريغ عابر كبير نسبيًا للشحنة. [ 1 ]

تُعدّ دوائر SEPIC مفيدة في التطبيقات التي قد يكون فيها جهد البطارية أعلى أو أقل من جهد الخرج المُصمّم له المنظم. على سبيل المثال، عادةً ما تُفرّغ بطارية الليثيوم أيون الواحدة من 4.2 فولت إلى 3 فولت؛ إذا كانت المكونات الأخرى تتطلب 3.3 فولت، فإن دائرة SEPIC ستكون فعّالة.

تشغيل الدائرة

يوضح الشكل 1 المخطط التوضيحي لجهاز SEPIC الأساسي. وكما هو الحال مع مصادر الطاقة الأخرى ذات الوضع التبديل (وتحديدًا محولات التيار المستمر إلى التيار المستمر)، يقوم جهاز SEPIC بتبادل الطاقة بين المكثفات والمحاثات لتحويل الجهد من قيمة إلى أخرى. ويتم التحكم في كمية الطاقة المتبادلة بواسطة المفتاح S1، وهو عادةً ترانزستور مثل MOSFET . تتميز ترانزستورات MOSFET بمقاومة دخل أعلى بكثير وانخفاض جهد أقل من ترانزستورات BJT، ولا تتطلب مقاومات تحيز، حيث يتم التحكم في تبديل MOSFET عن طريق فروق الجهد، وليس التيار كما هو الحال مع ترانزستورات BJT.

الوضع المستمر

يُقال إن مُحوِّل SEPIC في وضع التوصيل المستمر ("الوضع المستمر") إذا لم تنخفض التيارات المارة عبر المحثين L1 وL2 إلى الصفر خلال دورة التشغيل. أثناء التشغيل المستقر لمُحوِّل SEPIC ، يكون متوسط ​​الجهد عبر المكثف C1 ( V<sub> C1</sub> ) مساويًا لجهد الدخل ( V<sub> in</sub> ). ولأن المكثف C1 يمنع التيار المستمر (DC)، فإن متوسط ​​التيار المار فيه ( I <sub>C1</sub> ) يساوي صفرًا، مما يجعل المحث L2 المصدر الوحيد لتيار الحمل المستمر. لذلك، فإن متوسط ​​التيار المار في المحث L2 ( I<sub> L2</sub> ) هو نفسه متوسط ​​تيار الحمل، وبالتالي فهو مستقل عن جهد الدخل.

بالنظر إلى متوسط ​​الفولتية، يمكن كتابة ما يلي:

Vأناشمال=Vل1+Vج1+Vل2{\displaystyle V_{IN}=V_{L1}+V_{C1}+V_{L2}}

بما أن متوسط ​​جهد V <sub>C1 </sub> يساوي V <sub> IN</sub> ، فإن V <sub>L1</sub> = −V <sub> L2 </sub>. لهذا السبب، يمكن لفّ المحثين على نفس القلب الحديدي ، مما يُشبه محول الارتداد ، وهو أبسط أنواع طوبولوجيات إمداد الطاقة ذي الوضع التبديل المعزول بالمحولات. ولأن الجهدين متساويان في المقدار، فإن تأثيرهما على الحث المتبادل سيكون معدومًا، بافتراض صحة قطبية اللفات. كذلك، ولأن الجهدين متساويان في المقدار، فإن تيارات التموج من المحثين ستكون متساوية في المقدار.

يمكن جمع متوسط ​​التيارات على النحو التالي (يجب أن يكون متوسط ​​تيارات المكثفات صفرًا):

أناد1=أنال1-أنال2{\displaystyle I_{D1}=I_{L1}-I_{L2}}

عند إغلاق المفتاح S1، يزداد التيار I <sub>L1</sub> بينما يصبح التيار I <sub>L2</sub> أكثر سلبية (رياضيًا، يتناقص بسبب اتجاه السهم). تأتي الطاقة اللازمة لزيادة التيار I <sub>L1</sub> من مصدر الإدخال. بما أن S1 مغلق لفترة وجيزة، والجهد اللحظي V <sub>L1 </sub> يساوي تقريبًا V <sub>IN</sub> ، فإن الجهد V<sub> L2 </sub> يساوي تقريبًا -V <sub> C1 </sub>. لذلك، يكون الصمام الثنائي D1 منحازًا عكسيًا ويمنع مرور التيار، ويُزوّد ​​المكثف C1 الطاقة اللازمة لزيادة مقدار التيار I <sub>L2</sub> وبالتالي زيادة الطاقة المخزنة في L2. أما التيار I<sub> RL</sub> فيتم تزويده بواسطة المكثف C2. أسهل طريقة لتصور ذلك هي النظر إلى جهود انحياز الدائرة في حالة التيار المستمر، ثم إغلاق S1.

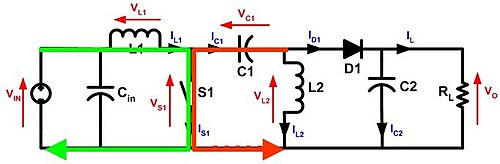

الشكل 2: مع إغلاق S1، يزداد التيار عبر L1 (الأخضر) ويتم تفريغ C1، مما يزيد التيار في L2 (الأحمر).

عند فتح المفتاح S1، يصبح التيار I <sub>C1</sub> مساويًا للتيار I <sub>L1</sub> ، نظرًا لأن المحاثات لا تسمح بتغيرات فورية في التيار. يستمر التيار I <sub>L2</sub> في الاتجاه السالب، ولا ينعكس اتجاهه أبدًا. يتضح من الرسم التخطيطي أن التيار السالب I <sub> L2 </sub> يُضاف إلى التيار I <sub>L1</sub> لزيادة التيار المُوَصَّل إلى الحمل. باستخدام قانون كيرشوف للتيار ، يمكن إثبات أن I <sub>D1</sub> = I <sub>C1</sub> - I<sub> L2</sub> . نستنتج من ذلك أنه أثناء فتح المفتاح S1، يتم توصيل الطاقة إلى الحمل من كلٍّ من L2 وL1. مع ذلك، يتم شحن المكثف C1 بواسطة L1 خلال دورة الإيقاف هذه (كما يتم شحن المكثف C2 بواسطة L1 وL2)، وسيقوم بدوره بإعادة شحن L2 خلال دورة التشغيل التالية.

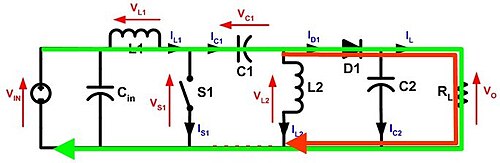

الشكل 3: عند فتح المفتاح S1، ينتج التيار المار عبر الملف L1 (الأخضر) والتيار المار عبر الملف L2 (الأحمر) تيارًا عبر الحمل.

نظرًا لأن فرق الجهد عبر المكثف C1 قد ينعكس اتجاهه في كل دورة، يُنصح باستخدام مكثف غير مستقطب. مع ذلك، يمكن استخدام مكثف تانتالوم أو إلكتروليتي مستقطب في بعض الحالات، [ 2 ] لأن فرق الجهد عبر المكثف C1 لن يتغير إلا إذا أُغلق المفتاح لفترة كافية لنصف دورة رنين مع المحث L2، وعندها قد يكون التيار في المحث L1 كبيرًا جدًا.

لا يؤثر المكثف C IN على تحليل الدائرة المثالية، ولكنه مطلوب في دوائر المنظم العملية لتقليل تأثيرات الحث الطفيلي والمقاومة الداخلية لمصدر الطاقة.

تُصبح قدرات رفع/خفض الجهد في مُحوّل SEPIC ممكنة بفضل المُكثّف C1 والمُحثّ L2. يُشكّل المُحثّ L1 والمفتاح S1 مُحوّل رفع جهد قياسي ، يُولّد جهدًا ( V <sub>S1</sub> ) أعلى من V <sub>IN</sub> ، وتُحدّد قيمته بواسطة دورة تشغيل المفتاح S1. بما أن متوسط ​​الجهد عبر C1 هو V <sub>IN</sub> ، فإن جهد الخرج ( V<sub> O</sub> ) هو V <sub>S1</sub> - V <sub> IN</sub> . إذا كان V <sub>S1</sub> أقل من ضعف V<sub> IN</sub> ، فسيكون جهد الخرج أقل من جهد الدخل. وإذا كان V <sub>S1</sub> أكبر من ضعف V<sub> IN</sub> ، فسيكون جهد الخرج أكبر من جهد الدخل.

الوضع غير المتصل

يقال أن جهاز SEPIC يكون في وضع التوصيل المتقطع أو الوضع المتقطع إذا سُمح للتيار المار عبر أي من المحاثتين L1 أو L2 بالانخفاض إلى الصفر أثناء دورة التشغيل.

الموثوقية والكفاءة

يُعد انخفاض الجهد وزمن التبديل للدايود D1 عاملين حاسمين في موثوقية وكفاءة دائرة SEPIC. يجب أن يكون زمن تبديل الدايود سريعًا للغاية لتجنب توليد ارتفاعات مفاجئة في الجهد عبر المحاثات، مما قد يُلحق الضرر بالمكونات. يمكن استخدام دايودات تقليدية سريعة أو دايودات شوتكي .

تؤثر المقاومات في المحاثات والمكثفات بشكل كبير على كفاءة المحول وتموج الخرج. تسمح المحاثات ذات المقاومة التسلسلية المنخفضة بتبديد طاقة أقل على شكل حرارة، مما يؤدي إلى كفاءة أعلى (حيث يتم نقل جزء أكبر من طاقة الدخل إلى الحمل). كما يُنصح باستخدام مكثفات ذات مقاومة تسلسلية مكافئة منخفضة (ESR) للمكثفين C1 وC2 لتقليل التموج ومنع تراكم الحرارة، خاصةً في المكثف C1 حيث يتغير اتجاه التيار بشكل متكرر.

العيوب

  • على غرار محول رفع وخفض الجهد، يتميز محول SEPIC بتيار خرج نابض. أما محول Ćuk المماثل فلا يعاني من هذا العيب، ولكنه لا يمكن أن يكون له سوى قطبية خرج سالبة، إلا إذا تم استخدام محول Ćuk المعزول.
  • بما أن محول SEPIC ينقل كل طاقته عبر المكثف التسلسلي، فإن هناك حاجة إلى مكثف ذي سعة عالية وقدرة على التعامل مع التيار.
  • كما أن طبيعة المحول من الدرجة الرابعة تجعل التحكم في محول SEPIC صعبًا، مما يجعله مناسبًا فقط للتطبيقات ذات التغير البطيء جدًا.

انظر أيضاً

مراجع

  • مانيكتالا، سانجايا. تصميم وتحسين مصادر الطاقة التبديلية ، ماكجرو هيل، نيويورك 2005.
  • معادلات SEPIC وتقييمات المكونات ، منتجات ماكسيم المتكاملة. ملاحظة التطبيق 1051، 2005 .
  • محول TM SEPIC في منظم PFC المسبق ، شركة STMicroelectronics. مذكرة التطبيق AN2435 . تقدم هذه المذكرة التطبيقية المعادلة الأساسية لمحول SEPIC، بالإضافة إلى مثال تصميم عملي.
  • محولات الطاقة عالية التردد ، شركة إنترسيل. مذكرة التطبيق AN9208، أبريل 1994. تغطي مذكرة التطبيق هذه مختلف بنى محولات الطاقة، بما في ذلك أوضاع التوصيل المختلفة لمحولات SEPIC.
  1. إريكسون، روبرت وارين (1997). أساسيات إلكترونيات الطاقة . تشابمان وهول.
  2. تشانغ، دونغبينغ (أبريل 2013) [مايو 2006]. "AN-1484 تصميم محول SEPIC" (ملف PDF) (تقرير تطبيقي). شركة تكساس إنسترومنتس . تاريخ الاسترجاع: 6 يونيو 2026 .
