محول رفع الجهد

وحدات تحويل منخفضة التكلفة: وحدتان لرفع الجهد ووحدة واحدة لخفض الجهد.

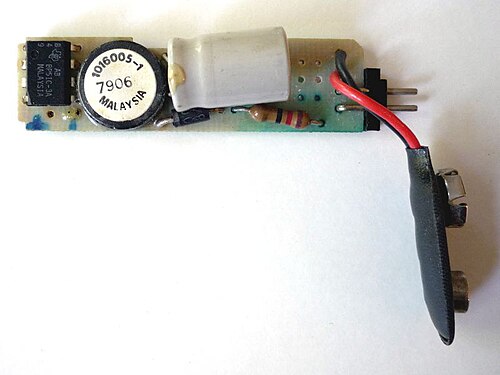

يوجد على اليسار محول رفع الجهد من آلة حاسبة من شركة TI ، يقوم في الأصل بتوليد9  فولت منيتم توفير 2.4  فولت بواسطة بطاريتين قابلتين لإعادة الشحن من نوع AA (يوجد على اليمين بطارية إضافية).موصل بطارية 9  فولت (مشبك سريع).

محول رفع الجهد أو محول رفع الجهد هو محول تيار مستمر إلى تيار مستمر يزيد الجهد ، بينما يقلل التيار ، من مدخله ( مصدر الطاقة ) إلى مخرجه ( الحمل ).

هو نوع من أنواع مزودات الطاقة ذات الوضع المبدل (SMPS) يحتوي على اثنين على الأقل من أشباه الموصلات، وهما ثنائي وترانزستور ، وعنصر واحد على الأقل لتخزين الطاقة: مكثف أو ملف حث أو كلاهما معًا. ولتقليل تموج الجهد ، تُضاف عادةً مرشحات مصنوعة من المكثفات (وأحيانًا مع ملفات الحث) إلى خرج هذا المحول (مرشح جانب الحمل) ومدخله (مرشح جانب التغذية).

ملخص

يمكن تزويد محول رفع الجهد بالطاقة من أي مصدر تيار مستمر مناسب، مثل البطاريات ، والألواح الشمسية ، والمقومات ، ومولدات التيار المستمر . تُسمى عملية تحويل جهد تيار مستمر إلى جهد تيار مستمر آخر بتحويل التيار المستمر إلى تيار مستمر. محول رفع الجهد هو محول تيار مستمر إلى تيار مستمر بجهد خرج أعلى من جهد المصدر. يُطلق عليه أحيانًا اسم محول رفع الجهد لأنه "يرفع" جهد المصدر.P=يوأنا{\textstyle P=U\cdot I}يجب الحفاظ على ) ، ويكون تيار الخرج أقل من تيار المصدر.

يمكن اعتبار المكبس الهيدروليكي بمثابة النظير الهيدروليكي لمحول التعزيز. [ 1 ] [ 2 ]

تاريخ

لتحقيق كفاءة عالية، يجب أن يعمل مفتاح مزود الطاقة ذي الوضع المُبدَّل (SMPS) بسرعة فائقة وبفقد منخفض للطاقة. وقد مثّل ظهور مفتاح أشباه الموصلات التجاري في خمسينيات القرن الماضي علامة فارقة مكّنت من إنتاج مزودات طاقة ذات وضع مُبدَّل، مثل محول الرفع. وتم تطوير محولات التيار المستمر الرئيسية في أوائل ستينيات القرن الماضي عندما أصبحت مفاتيح أشباه الموصلات متاحة. وقد أدى احتياج صناعة الطيران والفضاء إلى محولات طاقة صغيرة الحجم وخفيفة الوزن وذات كفاءة عالية إلى تطويرها السريع.

تُشكّل الأنظمة المُبدّلة، مثل مُزوّدات الطاقة ذات الوضع المُبدّل (SMPS)، تحديًا في التصميم نظرًا لاعتماد نماذجها على حالة المفتاح، سواءً كان مفتوحًا أم مغلقًا. في عام ١٩٧٧، نشر آر. دي. ميدلبروك من معهد كاليفورنيا للتكنولوجيا (كالتك) نماذج مُحوّلات التيار المُستمر إلى التيار المُستمر المُستخدمة اليوم. اعتمد ميدلبروك على تقنية تُسمى "متوسط ​​فضاء الحالة" لحساب متوسط ​​تكوينات الدائرة لكل حالة من حالات المفتاح، مما أدى إلى تبسيط النظامين ودمجهما في نظام واحد. وقد أسفر هذا النموذج الجديد عن معادلات تصميم مُعمّقة ساهمت في تطوير مُزوّدات الطاقة ذات الوضع المُبدّل.

التطبيقات

أنظمة الطاقة بالبطاريات

غالبًا ما تُركّب الخلايا على التوالي في أنظمة الطاقة التي تعمل بالبطاريات للحصول على جهد أعلى. مع ذلك، لا يُمكن تركيب عدد كافٍ من الخلايا في العديد من تطبيقات الجهد العالي نظرًا لضيق المساحة. تُتيح مُحوّلات رفع الجهد زيادة الجهد وتقليل عدد الخلايا. ومن التطبيقات التي تعمل بالبطاريات وتستخدم مُحوّلات رفع الجهد: المركبات الكهربائية الهجينة وأنظمة الإضاءة.

يستخدم طراز NHW20 من سيارة تويوتا بريوس الهجينةمحرك 500  فولت . بدون محول رفع الجهد، ستحتاج سيارة بريوس إلى ما يقارب 417 خلية لتشغيل المحرك. مع ذلك، تستخدم سيارة بريوس فعليًا 168 خلية فقط [ 3 ] وترفع جهد البطارية من202  فولت إلىمحولات رفع الجهد 500  فولت تُستخدم أيضًا لتشغيل الأجهزة في التطبيقات الصغيرة، مثل أنظمة الإضاءة المحمولة. يتطلب مصباح LED أبيض عادةً3.3  فولت لإصدار الضوء، ويمكن لمحول رفع الجهد زيادة الجهد من 1خلية قلوية بجهد 1.5  فولت لتشغيل المصباح.

سارق الجول

يُستخدم محول رفع الجهد غير المنظم كآلية لزيادة الجهد في الدائرة المعروفة باسم " سارق جول "، والتي تعتمد على مفاهيم المذبذب الحاجب . يُستخدم تصميم هذه الدائرة مع تطبيقات البطاريات منخفضة الطاقة، ويهدف إلى قدرة محول رفع الجهد على "سرقة" الطاقة المتبقية في البطارية. لولا ذلك، لكانت هذه الطاقة قد هُدرت لأن الجهد المنخفض للبطارية شبه المستنفدة يجعلها غير قابلة للاستخدام مع الأحمال العادية. يحدث هذا الانخفاض في الجهد مع استنفاد البطاريات، وهو سمة مميزة للبطاريات القلوية الشائعة . بما أن معادلة القدرة هيP=V2R{\displaystyle \textstyle P={\frac {V^{2}}{R}}}وR{\displaystyle R}يميل إلى أن يكون مستقرًا، وتنخفض الطاقة المتاحة للحمل بشكل كبير مع انخفاض الجهد.

الخلايا الكهروضوئية

تُستخدم أنواع خاصة من محولات رفع الجهد، تُسمى محولات رفع الجهد من نوع "Voltage-lift"، في أنظمة الطاقة الشمسية الكهروضوئية. تجمع هذه المحولات بين المكونات السلبية (الدايود، والمحث، والمكثف) الموجودة في محولات رفع الجهد التقليدية لتحسين جودة الطاقة وزيادة أداء نظام الطاقة الشمسية الكهروضوئية بالكامل. [ 4 ]

تحليل الدوائر

الشكل 1. مخططمحول رفع الجهد
الشكل 2. مساراالتيار في محول رفع الجهد، اعتمادًا على حالة المفتاحS

عملية

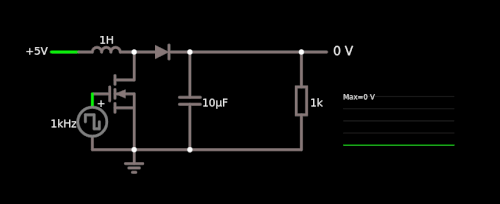

رسوم متحركة لمحول الطاقة Boost.

يعتمد مبدأ عمل محول الرفع على ميل المحث لمقاومة تغيرات التيار إما بزيادة أو تقليل الطاقة المخزنة في مجاله المغناطيسي. في محول الرفع، يكون جهد الخرج دائمًا أعلى من جهد الدخل. يوضح الشكل 1 مخططًا لمرحلة رفع الطاقة .

مفتاح مغلق
عند إغلاق المفتاح (في وضع التشغيل)، يمر التيار عبر المحث في اتجاه عقارب الساعة، ويخزن المحث بعض الطاقة عن طريق توليد مجال مغناطيسي. قطبية الجانب الأيسر من المحث موجبة.
مفتاح مفتوح
عند فتح المفتاح (وضع الإيقاف)، سيقلّ المجال المغناطيسي المتولد سابقًا للحفاظ على التيار المار عبر المحث. ستنعكس قطبية المحث، ما يعني أن جانبه الأيسر سيصبح سالبًا. ونتيجةً لذلك، سيتجمع التيار من مصدر الجهد والمحث الموصولين على التوالي، ثم يُعاد توجيهه عبر الصمام الثنائي D المنحاز الآن انحيازًا أماميًا نحو الحمل.

إذا تم تشغيل المفتاح وإيقافه بسرعة كافية، فلن يفرغ المحث شحنته بالكامل بين مراحل الشحن، وسيظل الحمل يتعرض لجهد أعلى من جهد مصدر الإدخال وحده عند فتح المفتاح. كذلك، أثناء فتح المفتاح، يتم شحن المكثف، الموصول بالتوازي مع الحمل، إلى هذا الجهد الكلي. عند إغلاق المفتاح، وتوصيل طرفيه الأيمن والأيسر، يصبح المكثف قادرًا على تزويد الحمل بالجهد والطاقة. خلال هذه الفترة، يمنع الصمام الثنائي المانع المكثف من التفريغ عبر المفتاح. بالطبع، يجب إعادة فتح المفتاح بسرعة كافية لمنع المكثف من التفريغ الزائد.

يتكون المبدأ الأساسي لمحول الرفع من حالتين متميزتين ( الشكل 2 ):

داخل الولاية
في حالة التشغيل، يتم إغلاق المفتاح S ( الشكل 1 )، مما يؤدي إلى زيادة في تيار المحث؛
خارج الولاية
في حالة الإيقاف، يكون المفتاح مفتوحًا، والمسار الوحيد المتاح لتيار المحث هو من خلال الصمام الثنائي العكسي D والمكثف C والحمل R. وينتج عن ذلك نقل الطاقة المتراكمة أثناء حالة التشغيل إلى المكثف.

يكون تيار الإدخال هو نفسه تيار المحث، كما هو موضح في الشكل 2. لذلك، فهو ليس متقطعًا كما هو الحال في محول باك ، وتكون متطلبات مرشح الإدخال أقل صرامة مقارنة بمحول باك.

الوضع المستمر

عندما يعمل محول رفع الجهد في الوضع المستمر، يكون التيار المار عبر المحث ،أنال{\displaystyle I_{\mathrm {L} }}لا ينخفض ​​أبدًا إلى الصفر. يوضح الشكل 3 الأشكال الموجية النموذجية لتيار وجهد المحث في محول يعمل في هذا الوضع.

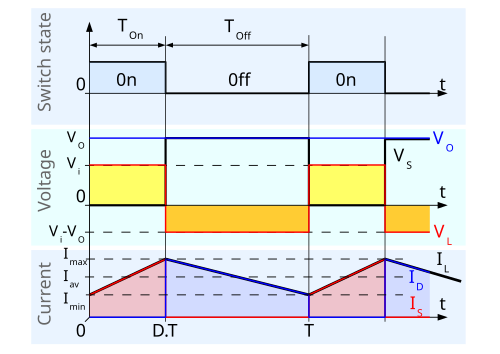

الشكل 3. أشكالموجات تيار وجهد المحث في محول رفع الجهد الذي يعمل في الوضع المستمر.

في حالة الاستقرار، يجب أن يكون جهد التيار المستمر (المتوسط) عبر المحث صفرًا، بحيث يعود المحث إلى الحالة نفسها بعد كل دورة، لأن الجهد عبر المحث يتناسب مع معدل تغير التيار المار فيه (موضح بمزيد من التفصيل أدناه). لاحظ في الشكل 1 أن الجانب الأيسر منل{\displaystyle L}موجود فيVأنا{\displaystyle V_{\mathrm {i} }}، والجانب الأيمن منل{\displaystyle L}يرىVS{\displaystyle V_{\mathrm {S} }}شكل موجة الجهد من الشكل 3. القيمة المتوسطة لـVS{\displaystyle V_{\mathrm {S} }}هو(1-د)Vo{\displaystyle (1-D)V_{\mathrm {o} }}، حيثد{\displaystyle D}يمثل نسبة التشغيل لشكل الموجة التي تُشغّل المفتاح. ومن هذا نحصل على دالة النقل المثالية : Vأنا=(1-د)Vo{\displaystyle V_{\mathrm {i} }=(1-D)V_{\mathrm {o} }} أو VoVأنا=11-د.{\displaystyle {\frac {V_{\mathrm {o} }}{V_{\mathrm {i} }}}={\frac {1}{1-D}}.}

نحصل على نفس النتيجة من تحليل أكثر تفصيلاً كما يلي: يمكن حساب جهد الخرج على النحو التالي في حالة المحول المثالي (أي باستخدام مكونات ذات سلوك مثالي) يعمل في ظروف مستقرة: [ 5 ]

أثناء حالة التشغيل، يكون المفتاح S مغلقًا، مما يجعل جهد الإدخالVأنا{\displaystyle V_{\mathrm {i} }}تظهر عبر المحث، مما يتسبب في تغيير في التيارأنال{\displaystyle I_{\mathrm {L} }}التدفق عبر المحث خلال فترة زمنيةت{\displaystyle t}وفقًا للصيغة التالية: ΔأنالΔت=Vأنال،{\displaystyle {\frac {\Delta I_{\mathrm {L} }}{\Delta t}}={\frac {V_{\mathrm {i} }}{L}},} أينل{\displaystyle L} هي قيمة المحث.

في نهاية حالة التشغيل، زيادةأنال{\displaystyle I_{\mathrm {L} }}وبالتالي Δأنال،على=1ل0دتيVأنادت=دتيلVأنا،{\displaystyle {\begin{aligned}\Delta I_{\mathrm {L} {\text{,on}}}&={\frac {1}{L}}\int _{0}^{DT}V_{\mathrm {i} }\mathop {} \!dt\\&={\frac {DT}{L}}V_{\mathrm {i} },\end{aligned}}} أيند{\displaystyle D}يمثل معدل التشغيل. وهو يمثل جزءًا من فترة التبديلتي{\displaystyle T}خلال الفترة التي يكون فيها المفتاح قيد التشغيل. لذلك،د{\displaystyle D}تتراوح القيم بين 0 ( S غير مفعل أبدًا) و 1 ( S مفعل دائمًا).

أثناء حالة الإيقاف، يكون المفتاح S مفتوحًا، لذا يمر تيار المحث عبر الحمل. إذا افترضنا انعدام انخفاض الجهد في الصمام الثنائي ومكثفًا كبيرًا بما يكفي ليظل جهده ثابتًا، فإن تطورأنال{\displaystyle I_{\mathrm {L} }}يكون: Vأنا-Vo=لدأنالدت.{\displaystyle V_{\mathrm {i} }-V_{\mathrm {o} }=L{\frac {dI_{\mathrm {L} }}{dt}}.}

لذلك، فإن تباينأنال{\displaystyle I_{\mathrm {L} }}خلال فترة التوقف هي: Δأنال،عن=دتيتي(Vأنا-Vo)لدت=(Vأنا-Vo)(1-د)تيل.{\displaystyle {\begin{aligned}\Delta I_{\mathrm {L} {\text{,off}}}&=\int _{DT}^{T}{\frac {\left(V_{\mathrm {i} }-V_{\mathrm {o} }\right)\mathop {} }{L}}\mathop {} \!dt\\&={\frac {\left(V_{\mathrm {i} }-V_{\mathrm {o} }\right)\left(1-D\right)T}{L}}.\end{aligned}}}

بما أننا نفترض أن المحول يعمل في ظروف مستقرة ، فإن كمية الطاقة المخزنة في كل مكون من مكوناته يجب أن تكون متساوية في بداية ونهاية دورة التبديل. وعلى وجه الخصوص، تُعطى الطاقة المخزنة في المحث بالعلاقة التالية: هـ=12لأنال2.{\displaystyle E={\frac {1}{2}}LI_{\mathrm {L} }^{2}.}

لذا، يجب أن يكون تيار المحث متساوياً في بداية ونهاية دورة التبديل. وهذا يعني أن التغير الكلي في التيار (مجموع التغيرات) يساوي صفرًا. Δأنال،على+Δأنال،عن=0.{\displaystyle \Delta I_{\mathrm {L} {\text{,on}}}+\Delta I_{\mathrm {L} {\text{,off}}}=0.}

الاستبدالΔأنال،على{\displaystyle \Delta I_{\mathrm {L} {\text{,on}}}}وΔأنال،عن{\displaystyle \Delta I_{\mathrm {L} {\text{,off}}}}ينتج عن تعبيراتهم ما يلي: Δأنال،على+Δأنال،عن=Vأنادتيل+(Vأنا-Vo)(1-د)تيل=0.{\displaystyle \Delta I_{\mathrm {L} {\text{,on}}}+\Delta I_{\mathrm {L} {\text{,off}}}={\frac {V_{\mathrm {i} }DT}{L}}+{\frac {\left(V_{\mathrm {i} }-V_{\mathrm {o} }\right)\left(1-D\right)T}{L}}=0.}

يمكن كتابة ذلك على النحو التالي: VoVأنا=11-د.{\displaystyle {\frac {V_{\mathrm {o} }}{V_{\mathrm {i} }}}={\frac {1}{1-D}}.}

توضح المعادلة أعلاه أن جهد الخرج يكون دائمًا أعلى من جهد الدخل (عندما تتغير دورة التشغيل من 0 إلى 1 )، وأنه يزداد معد{\displaystyle D}، نظرياً إلى ما لا نهايةد{\displaystyle D}يقترب من 1. ولهذا السبب يُشار إلى هذا المحول أحيانًا باسم محول "رفع الجهد".

بإعادة ترتيب المعادلة يتضح أن دورة التشغيل هي: د=1-VأناVo.D=1-{\frac {V_{\mathrm {i} }}{V_{\mathrm {o} }}}.

الوضع غير المتصل

إذا كان اتساع تموج التيار مرتفعًا جدًا، فقد يُفرغ المحث تمامًا قبل نهاية دورة التبديل الكاملة. يحدث هذا عادةً تحت الأحمال الخفيفة. في هذه الحالة، ينخفض ​​التيار المار عبر المحث إلى الصفر خلال جزء من الدورة (انظر أشكال الموجات في الشكل 4 ). على الرغم من أن الفرق طفيف، إلا أنه يؤثر بشكل كبير على معادلة جهد الخرج.

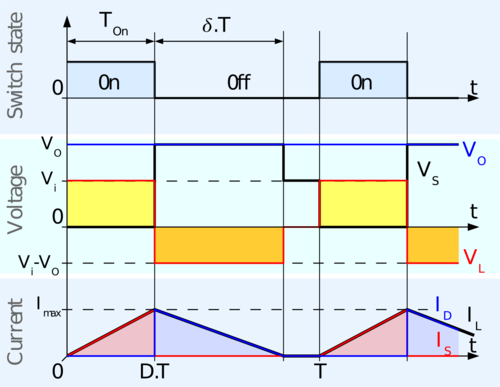

الشكل 4. أشكالموجات تيار وجهد المحث في محول رفع الجهد الذي يعمل في وضع غير مستمر.

يمكن حساب كسب الجهد على النحو التالي:

بما أن تيار المحث في بداية الدورة يساوي صفرًا، فإن قيمته القصوىأنال،الأعلى{\displaystyle I_{\mathrm {L} {\text{,max}}}}(في ت=دتي{\displaystyle t=DT}) هو أنال،الأعلى=Vأنادتيل{\displaystyle I_{\mathrm {L} {\text{,max}}}={\frac {V_{\mathrm {i} }DT}{L}}}

خلال فترة الراحة،أنال{\displaystyle I_{\mathrm {L} }}ينخفض ​​إلى الصفر بعددلتاتي{\displaystyle \delta T} : أنال،الأعلى+(Vأنا-Vo)دلتاتيل=0.{\displaystyle I_{\mathrm {L} {\text{,max}}}+{\frac {\left(V_{\mathrm {i} }-V_{\mathrm {o} }\right)\delta T}{L}}=0.}

باستخدام المعادلتين السابقتين،دلتا{\displaystyle \delta }يكون: دلتا=VأنادVo-Vأنا{\displaystyle \delta ={\frac {V_{\mathrm {i} }D}{V_{\mathrm {o} }-V_{\mathrm {i} }}}}

تيار الحملأناo{\displaystyle I_{\mathrm {o} }}يساوي متوسط ​​تيار الثنائيأناد{\displaystyle I_{\mathrm {D} }}كما هو موضح في الشكل 4 ، فإن تيار الثنائي يساوي تيار المحث أثناء حالة الإيقاف. القيمة المتوسطة لـأناo{\displaystyle I_{\mathrm {o} }}يمكن فرزها هندسيًا من الشكل 4. لذلك، يمكن كتابة تيار الخرج على النحو التالي: أناo=أنا¯د=أنال،الأعلى2دلتا.{\displaystyle {\begin{aligned}I_{\mathrm {o} }&={\bar {I}}_{\mathrm {D} }\\&={\frac {I_{\mathrm {L} {\text{,max}}}}{2}}\delta .\end{aligned}}}

استبدالأنال،الأعلى{\displaystyle I_{\mathrm {L} {\text{,max}}}}ودلتا{\displaystyle \delta }ينتج عن تعبيراتهم الخاصة ما يلي: أناo=Vأنادتي2لVأنادVo-Vأنا=Vأنا2د2تي2ل(Vo-Vأنا).{\displaystyle {\begin{aligned}I_{\mathrm {o} }&={\frac {V_{\mathrm {i} }DT}{2L}}\cdot {\frac {V_{\mathrm {i} }D}{V_{\mathrm {o} }-V_{\mathrm {i} }}}\\&={\frac {V_{\mathrm {i} }^{2}D^{2}T}{2L\left(V_{\mathrm {o} }-V_{\mathrm {i} }\right)}}.\end{aligned}}}

لذلك، يمكن كتابة كسب جهد الخرج على النحو التالي VoVأنا=1+Vأناد2تي2لأناo.{\displaystyle {\frac {V_{\mathrm {o} }}{V_{\mathrm {i} }}}=1+{\frac {V_{\mathrm {i} }D^{2}T}{2LI_{\mathrm {o} }}}.}

بالمقارنة مع صيغة كسب جهد الخرج في الوضع المستمر، فإن هذه الصيغة أكثر تعقيدًا بكثير. علاوة على ذلك، في التشغيل المتقطع، لا يعتمد كسب جهد الخرج على دورة التشغيل فقط .د{\displaystyle D}، وكذلك قيمة المحثل{\displaystyle L}جهد الإدخالVأنا{\displaystyle V_{\mathrm {i} }}، فترة التبديلتي{\displaystyle T}، وتيار الخرجأناo{\displaystyle I_{\mathrm {o} }} .

الاستبدالأناo=VoR{\textstyle I_{\mathrm {o} }={\frac {V_{\mathrm {o} }}{R}}}في المعادلة، حيثR{\displaystyle R}إذا كان الحمل هو ما يمثله، فيمكن إعادة كتابة كسب جهد الخرج على النحو التالي: VoVأنا=1+1+4د2ك2،{\displaystyle {\frac {V_{\mathrm {o} }}{V_{\mathrm {i} }}}={\frac {1+{\sqrt {1+{\frac {4D^{2}}{K}}}}}{2}},} حيث [ 6 ]ك=2لRتي.{\displaystyle K={\frac {2L}{RT}}.}
