مقبس AM5 (LGA 1718) هو مقبس معالج من نوع LGA ( مصفوفة شبكة أرضية ) بتقنية التوصيل المباشر بدون قوة إدخال [ 1 ] ، صممته شركة AMD ويُستخدم مع معالجات AMD Ryzen الدقيقة بدءًا من بنية Zen 4 الدقيقة. [ 2 ] [ 3 ] أُطلق مقبس AM5 في سبتمبر 2022، وهو خليفة مقبس AM4 . [ 4 ]

كانت معالجات سلسلة Ryzen 7000 أول معالجات AM5. وقد أضافت سلسلة 7000 دعمًا لتقنية PCI Express 5.0 وذاكرة DDR5 . [ 5 ]

تاريخ

في مارس 2017، مع إطلاق معالجات Zen الجديدة، استخدمت AMD مقبس AM4 الذي استخدمته سابقًا مع معالج Athlon X4 الذي يعمل بتقنية Bristol Ridge (المشتق من Excavator ) وبعض معالجات السلسلة A، وهو مقبس مصفوفة شبكة الدبابيس (PGA) الذي وعدت بدعمه حتى عام 2020. [ 6 ]

في معرض الإلكترونيات الاستهلاكية 2022 ، كشفت ليزا سو، الرئيسة التنفيذية لشركة AMD، عن مقبس AM5 وتصميم موزع الحرارة المتكامل لمعالجات Ryzen 7000 القادمة والمقرر طرحها في أواخر عام 2022.

في 23 مايو 2022، كشفت AMD عن تفاصيل حول مقبس AM5، واللوحات الأم المتوافقة معه ، ومعالجات Ryzen من سلسلة 7000 في معرض Computex في تايبيه ، تايوان. [ 7 ] وفي المعرض نفسه، عرضت شركات تصنيع اللوحات الأم ASRock و Gigabyte وغيرها لوحاتها الأم الجديدة X670 المزودة بمقبس AM5. [ 8 ] [ 9 ]

أعلنت AMD أنها تخطط لدعم مقبس AM5 لعدة سنوات، كما فعلت مع مقبس AM4. [ 10 ] وخلال الكشف عن سلسلة Ryzen 7000 في 29 أغسطس 2022، أكدت AMD أنها ستدعم مقبس AM5 حتى عام 2025 على الأقل. [ 11 ] وفي معرض Computex 2024، أعلنت AMD أن فترة الدعم ستُمدد حتى عام 2027. [ 12 ] وفي معرض Computex 2026، أعلنت AMD أن فترة الدعم ستُمدد حتى عام 2029. [ 13 ]

سمات

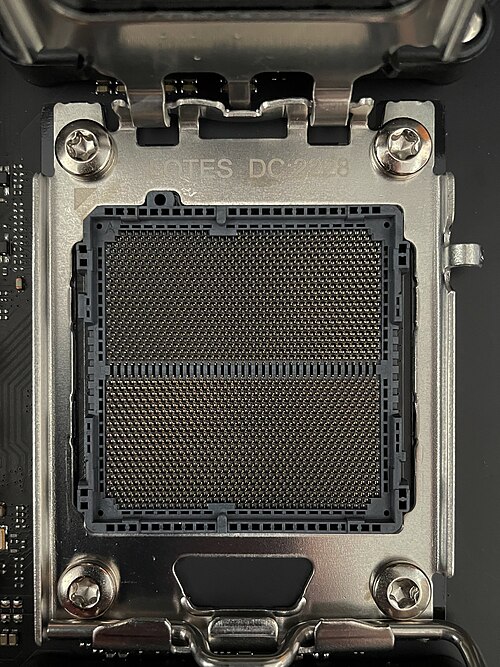

صورة لمقبس AM5 مع آلية تشغيل المقبس (SAM) في وضع الفتح، مما يكشف عن الدبابيس
مخطط دبابيس مقبس AM5 من AMD

تقليل الحرارة

يُحدد مقبس AM5 أربعة ثقوب لتثبيت المشتت الحراري على اللوحة الأم، بحيث يوضع في زوايا مستطيل بأبعاد جانبية 54×90  مم، بالإضافة إلى خيوط لولبية UNC #6-32 للوحة الخلفية، وهي مطابقة لتلك الموجودة في مقبس AM4 السابق. علاوة على ذلك، يُحافظ على ارتفاع وحدة المعالجة المركزية (Z) كما هو في مقبس AM4، وذلك لضمان التوافق مع المشتتات الحرارية السابقة. [ 17 ]

على عكس AM4، فإن اللوحة الخلفية في AM5 غير قابلة للإزالة، حيث إنها تُستخدم أيضاً لتثبيت آلية تثبيت وحدة المعالجة المركزية في مقبس LGA. [ 18 ]

ليست جميع مبردات المعالجات المركزية الحالية من منصة AM4 متوافقة. على وجه الخصوص، لن تعمل المبردات التي تستخدم أدوات تثبيت لوحة خلفية خاصة بها، بدلاً من اللوحة الخلفية الافتراضية التي توفرها اللوحة الأم. يقدم بعض مصنعي المبردات مجموعات ترقية تسمح باستخدام المبردات القديمة غير المتوافقة على منصة AM5. [ 19 ] [ 20 ]

الشرائح

تعرضت مجموعة شرائح AM5 لانتقادات بسبب كونها مربكة، حيث أن الشرائح ذات البادئات المتشابهة جدًا (والتسمية المكونة من عشرة أرقام) لها معانٍ مختلفة تمامًا بين سلسلتي 600 و800. [ ج ] [ 21 ]

سلسلة 600

تم إصدار شرائح AM5 600 series جنبًا إلى جنب مع إصدار معالجات سطح المكتب من سلسلة Ryzen 7000.

  • A620 / A620A – مجموعة شرائح سلسلة 600 الأكثر اقتصادية
  • B650 – مقارنةً بـ A620: ميزات إضافية تُتيح إمكانية رفع تردد المعالج، ودعم شريحة PCIe 4.0، وسرعات أعلى لمنفذ USB 3.2
  • B650E – مقارنةً بـ B650: تمت إضافة دعم لمسارات PCIe 5.0 القادمة من وحدة المعالجة المركزية. (يتطلب ذلك أن تدعم وحدة المعالجة المركزية أيضًا PCIe 5.0)

يستخدم جهاز X670/X670E شريحتين من نوع "Promontory 21" من إنتاج شركة ASMedia. إحداهما متصلة بوحدة المعالجة المركزية، والأخرى متصلة بالأولى على التوالي.

  • X670 – مع شريحة المعالجة المزدوجة، تضاعف عدد منافذ SATA ومسارات USB ومسارات PCI الخاصة بشريحة المعالجة (يتم استخدام 4 مسارات PCIe 4.0 لتوصيل شريحة المعالجة) – مقارنةً بـ B650/B650E. ومع ذلك، فإن اتصال مسارات PCIe 5.0 من وحدة المعالجة المركزية يدعم فقط فتحة M.2/GPP وليس فتحة x16 الرئيسية.
  • X670E – تمت إضافة دعم الجيل الخامس لفتحة PCIe x16 الأساسية مقارنةً بـ X670.

سلسلة 800

تم إصدار شرائح AM5 800 series تقريبًا في نفس وقت إطلاق معالجات Ryzen 9000 series المكتبية أو بعده.

  • B840 – تشبه إلى حد كبير A620 في الميزات. (لاحظ أنها تختلف تمامًا عن B850 على الرغم من تشابه الاسم).
  • B850 – مقارنة بـ B650: أصبح دعم PCIe 5.0 لفتحة M.2 الأساسية إلزاميًا (بدلاً من كونه اختياريًا).
  • X870 – متطابقة إلى حد كبير مع B650E من حيث وظائف مجموعة الشرائح، مع إضافة إلزامية لوحدة تحكم USB4 من طرف ثالث.

كما أن لوحة X870E تستخدم شريحة "Promontory 21" متصلة على التوالي مثل X670/X670E. (لاحظ أن هذا ليس هو الحال بالنسبة للوحة X870 على الرغم من اسمها).

  • X870E – من حيث الوظائف، فهو مطابق إلى حد كبير لـ X670E، مع إضافة إلزامية لوحدة تحكم USB4 من طرف ثالث.

جدول الميزات

A620 / A620AB650B650EX670X670EB840B850X870X870E
ميزات المعالج المدعومة
دعم وحدة المعالجة المركزيةزين 4نعم
زين 5نعم [ i ]نعم
رفع تردد تشغيل وحدة المعالجة المركزيةلانعملانعم
دعم PCIe 5.0 [ ii ]فتحة x16لالانعملانعملاخيارينعم
فتحة M.2 [ iii ] + 4× GPP [ iv ]لام.2:  اختيارينعملام.2:  نعمنعم
GPP:  لاGPP:  لا
دعم PCIe 4.0 [ v ]1x161x16 أو 2x8لا1x16 أو 2x8لا1x161x16 أو 2x8لا
منافذ USBمنفذ USB  3.2 من الجيل الثاني  2x14
ميزات مجموعة الشرائح
ذاكرة ECC [ vi ]؟
مسارات PCIe [ vii ]الجيل الرابعلا أحد×812 ×لا أحد×812 ×
الجيل الثالثحتى 8 أضعافحتى 4 أضعافحتى 8 أضعافيصل إلى 10 أضعافحتى 4 أضعافحتى 8 أضعاف
منافذ USBUSB 2.0612612
USB  3.2 Gen  1x1 (5  جيجابت/ثانية)2لا أحد2لا أحد
USB  3.2 Gen  2x1 (10  جيجابت/ثانية)2مع منفذين x2  كحد أقصى : 4 بدون منفذين x2 : 6 [ ثامناً ]    مع منفذين x2  كحد أقصى : 8 بدون منفذين x2 : 12 [ ix ]    2مع منفذين x2  كحد أقصى : 4 بدون منفذين x2 : 6 [ ثامناً ]    مع منفذين x2  كحد أقصى : 8 بدون منفذين x2 : 12 [ ix ]
USB  3.2 Gen  2x2 (20  جيجابت/ثانية)لا أحدحتى 1 [ ثامناً ]حتى 2 [ ix ]لا أحدحتى 1 [ ثامناً ]حتى 2 [ ix ]
ميزات التخزينمنافذ SATA IIIحتى 4حتى 8حتى 4حتى 8
غارة0، 1، 10
ميزات المنصة
USB4 Gen  3×2 (40  جيجابت/ثانية) [ x ]خيارينعم
واي فاي [ x ]اختياري [ xi ]
تكوينات فتحات PCIe x161×161×16 أو 2×81×161×16 أو 2×8
معالج رسومات متعددكروس فايرلانعمنعمنعمنعملا؟نعمنعم
SLIلا
روابط مجموعة الشرائحإلى وحدة المعالجة المركزيةPCIe 4.0 ×4
مجموعة الرقائق المتداخلةلاPCIe 4.0 ×4لاPCIe 4.0 ×4
استهلاك الطاقة الحرارية للرقاقة~4.5  واط~7  واط~14  واط [ xii ]؟~7  واط~14  واط [ xii ]
بنيانالرأس  22  /  21 x1 (A620) [ 22 ] الرأس  19 x1 (A620A) [ 23 ]برومونتوري  21 ×1برومونتوري  21 ×2الرأس  19 [ 24 ] ×1برومونتوري  21 ×1برومونتوري  21 ×2
تاريخ الافراج عنه31 مارس 202310 أكتوبر 202227 سبتمبر 20226 يناير 2025سبتمبر 2024
مراجع[ 25 ] [ 26 ] [ 27 ] [ 28 ][ 25 ] [ 26 ] [ 29 ] [ 30 ] [ 31 ][ 25 ] [ 26 ] [ 32 ][ 25 ] [ 26 ] [ 33 ] [ 34 ] [ 35 ]
A620 / A620AB650B650EX670X670EB840B850X870X870E
  • v
  • ت
  • هـ
  1. ↑ من المرجح أن تحتاج إلى تحديث BIOS إذا تم تصنيع اللوحة الأم في تاريخ سابق.
  2. ↑ دعم سرعات الجيل الخامس على المسارات المباشرة من وحدة المعالجة المركزية إلى فتحات التوسعة وفتحات M.2، والمسارات العامة. (يعتمد ذلك أيضًا على دعم وحدة المعالجة المركزية لتقنية PCIe. بعض وحدات المعالجة المركزية تحتوي على 10 مسارات PCIe 4.0 فقط.)
  3. ↑ فتحة M.2 "الأولى".
  4. ↑ تقوم بعض اللوحات الأم بتوصيل مسارات GPP بفتحة M.2 ثانية.
  5. وفقًا لمواصفات AMD، تُخصص مسارات PCIe 4.0 هذه لفتحة وحدة معالجة الرسومات الأساسية كخيار احتياطي في حال عدم توفر PCIe 5.0. يدعم النظام تقسيم PCIe وفقًا للمواصفات، ولكن التوافر الفعلي يعتمد على تطبيق الشركة المصنعة للوحة الأم.
  6. ↑ لا توجد ضمانات، فالأمر يعتمد على اللوحة الأم والمعالج
  7. ↑ مسارات PCIe التي توفرها مجموعة الشرائح. يوفر المعالج مسارات PCIe 5.0 و/أو 4.0 أخرى.
  8. 1 2 3 4 قد يقوم مصنع اللوحة الأم بتكوين إجمالي 6 مسارات USB 3.2 التي توفرها مجموعة الشرائح فيمنافذ USB3.2 Gen 2x1 و1× USB3.2 Gen 2x2" أو "6× USB3.2 Gen 2x1 و0× USB3.2 Gen
  9. 1 2 3 4 قد يقوم مُصنِّع اللوحة الأم بتهيئة إجمالي 12 مسار USB 3.2 التي توفرها مجموعة الشرائح إلى أحد الخيارات التالية:"8× USB3.2 Gen 2x1 و2× USB3.2 Gen 2x2"، أو"10× USB3.2 Gen 2x1 و1× USB3.2 Gen 2x2"، أو"12× USB3.2 Gen 2x1 و0× USB3.2 Gen 2x2".
  10. 1 2 مقدمة من جهة تحكم خارجية.
  11. ↑ لم تُحدد AMD إصدارًا مُعينًا لتقنية Wi-Fi يجب اقترانه بنوع مُعين من الشرائح (على عكس USB4 الذي يُعد إلزاميًا مع بعض الشرائح). قد تُهمل شركات تصنيع اللوحات الأم تقنية Wi-Fi في بعض الطرازات.
  12. 1 2 يوجد اثنان من شرائح Promontory 21، كل منهما لديه TDP يبلغ حوالي 7 واط، مما يعطي إجمالي TDP يبلغ حوالي 14 واط.

انظر أيضاً

  • مقبس sTR5 ، وهو مقبس لوحدات المعالجة المركزية AMD HEDT ومحطات العمل
  • مقبس SP5 ، وهو مقبس لوحدات المعالجة المركزية لخوادم AMD

ملحوظات

  1. ↑ طاقة التصميم الحراري
  2. ↑ تبديد الطاقة الكهربائية
  3. ↑ يمكن اعتبار X670 و X870 متشابهين للغاية في الاسم، بناءً على تسمية أجيال الشرائح السابقة، ولكن X870 متطابقة إلى حد كبير مع B650E (وليس X670) من حيث البنية والميزات التي توفرها مجموعة الشرائح نفسها.
