حافة صلبة

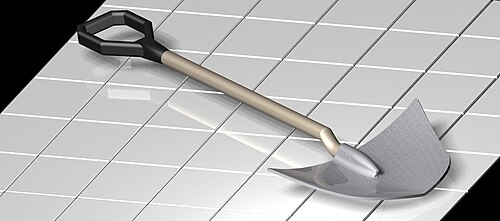

تبدأ عملية النمذجة المرتبة بميزة أساسية يتم التحكم بها بواسطة رسم ثنائي الأبعاد، والذي يكون إما بثقًا خطيًا أو دورانيًا أو مرفوعًا أو كاسحًا. تُبنى كل ميزة لاحقة على الميزة السابقة. عند التحرير، يُعاد النموذج إلى النقطة التي أُنشئت عندها الميزة، بحيث لا يستطيع المستخدم محاولة تطبيق قيود على هندسة غير موجودة بعد. لكن يعيب هذه الطريقة أن المستخدم لا يرى كيفية تفاعل التحرير مع الميزات اللاحقة. يُطلق على هذا عادةً اسم النمذجة القائمة على التاريخ أو النمذجة القائمة على إعادة التوليد . في كلٍ من الوضع المرتب والمتزامن، يوفر برنامج Solid Edge نمذجة قوية وسهلة ومستقرة في وضع السطح/الصلب الهجين، حيث تساعد تقنية Rapid Blue على إنشاء أشكال معقدة بسهولة وبشكل بديهي.

تتيح ميزات النمذجة المباشرة تغيير هندسة النموذج وبنيته دون التقيد ببيانات المعلمات أو البيانات التاريخية الموجودة في النموذج الأصلي، أو بنقصها في النموذج المستورد. يُعد هذا مفيدًا للغاية عند العمل مع النماذج المستوردة أو النماذج الأصلية المعقدة. تتوفر ميزات النمذجة المباشرة في كلٍ من الوضع المُرتب والوضع المتزامن. عند استخدامها في الوضع المُرتب، تُضاف تعديلات النمذجة المباشرة إلى شجرة السجل عند نقطة التراجع الحالية، تمامًا مثل أي ميزة مُرتبة أخرى.

يجمع البرنامج بين النمذجة المباشرة والتصميم القائم على الأبعاد (الميزات وحل المعاملات بشكل متزامن) تحت اسم "التقنية المتزامنة". ^{[ 3 ]} يمكن تطبيق العلاقات البارامترية مباشرة على الميزات الصلبة دون الحاجة إلى الاعتماد على هندسة الرسم ثنائي الأبعاد، ويتم تطبيق العلاقات البارامترية الشائعة تلقائيًا.

بخلاف أنظمة النمذجة المباشرة الأخرى، لا يعتمد هذا النظام على نظام النمذجة التقليدي القائم على التاريخ، بل يوفر نمذجةً بارامتريةً تعتمد على الأبعاد من خلال مزامنة الهندسة والمعلمات والقواعد باستخدام محرك اتخاذ القرار، مما يسمح للمستخدمين بإجراء تغييرات غير متوقعة. يُعرف نموذج التحرير هذا القائم على الكائنات بواجهة تفاعل الكائنات ، والتي تُركز على واجهة مستخدم توفر معالجةً مباشرةً للكائنات. أضافت ST2 دعمًا لتصميم الصفائح المعدنية ، بالإضافة إلى التعرف على الانحناءات والطيات وغيرها من خصائص أجزاء الصفائح المعدنية المستوردة.

تم دمج تقنية Synchronous في برنامج Solid Edge وبرنامج CAD تجاري آخر من Siemens، وهو NX ، كطبقة تطبيق مبنية على مكونات برنامج D-Cubed و Parasolid .

مع برنامج Solid Edge ST10، قدمت شركة سيمنز تقنية النمذجة المتقاربة التي تضيف القدرة على العمل مع بيانات شبكة المضلعات إلى جانب تقنيات النمذجة الصلبة والسطحية التقليدية.

يتم بناء التجميع من مستندات أجزاء فردية متصلة بقيود التزاوج، بالإضافة إلى ميزات التجميع والأجزاء الموجهة مثل الإطارات التي لا توجد إلا في سياق التجميع. يدعم برنامج Solid Edge التجميعات الكبيرة التي تضم أكثر من مليون جزء.
