ساوند بلاستر 16 هي سلسلة من بطاقات الصوت من إنتاج شركة كرييتف تكنولوجي ، صدرت لأول مرة في يونيو 1992 لأجهزة الكمبيوتر المزودة بفتحة ISA أو PCI . وقد كانت خليفة سلسلة بطاقات الصوت ساوند بلاستر برو ، وقدمت جودة صوت رقمية مماثلة لجودة الأقراص المدمجة إلى خط إنتاج ساوند بلاستر . ولدعم توليف الموجات الصوتية الاختياري ، أضافت ساوند بلاستر 16 أيضًا منفذ توسعة للوحات MIDI الإضافية ، يُسمى موصل ويف بلاستر ، ومنفذ ألعاب للاتصال الاختياري بوحدات صوت MIDI خارجية .

احتفظت بطاقة الصوت Sound Blaster 16 بدعم OPL-3 الخاص ببطاقة Pro لتوليف التردد ، وكانت متوافقة إلى حد كبير مع البرامج المصممة لبطاقات الصوت Sound Blaster وSound Blaster Pro الأقدم . اقتصرت محاكاة MPU-401 في SB16 على وضع UART (الوضع البسيط) فقط، لكنها كانت كافية لمعظم برامج MIDI. عند تركيب لوحة إضافية، مثل Wave Blaster أو Roland SCB-7 أو Roland SCB-55 أو Yamaha DB50XG أو Yamaha DB60XG، على Sound Blaster، تصرفت Wave Blaster كجهاز MIDI قياسي، يمكن الوصول إليه بواسطة أي برنامج MIDI متوافق مع MPU-401.

حقق جهاز ساوند بلاستر 16 شعبية هائلة. وارتفعت إيرادات شركة كرييتف الصوتية من 40 مليون دولار أمريكي سنويًا إلى ما يقارب مليار دولار أمريكي بعد إطلاق ساوند بلاستر 16 والمنتجات ذات الصلة. وكان ريتش سوركين يشغل منصب المدير العام للأعمال العالمية خلال تلك الفترة، حيث كان مسؤولاً عن تخطيط المنتجات وإدارتها وتسويقها ومبيعاتها للمصنعين الأصليين.

نظراً لشعبيتها ودعمها الواسع، تتم محاكاة Sound Blaster 16 في مجموعة متنوعة من برامج المحاكاة الافتراضية و/أو برامج المحاكاة ، مثل DOSBox و QEMU و Bochs و VMware و VirtualBox و 86Box ، بدرجات متفاوتة من الدقة والتوافق.

ساوند بلاستر 16 (CT2230).

سمات

أضافت شريحة ASP أو CSP بعض الميزات الجديدة إلى سلسلة Sound Blaster، مثل توليف الكلام بمساعدة الأجهزة (عبر برنامج TextAssist )، وتقنية QSound لتحديد الموقع الصوتي لتشغيل الموجات الرقمية ( PCM )، وضغط وفك ضغط الصوت PCM . تطلّب الأمر كتابة برامج للاستفادة من قدراتها الفريدة، إلا أن الإمكانيات المُتاحة لم تكن لها تطبيقات جذابة. ونتيجةً لذلك، تجاهل السوق هذه الشريحة بشكل عام. كانت شريحة ASP عبارة عن نواة معالجة الإشارات الرقمية SGS-Thomson ST18932 مزودة بذاكرة وصول عشوائي للبرامج بسعة 16 كيلوبايت وذاكرة وصول عشوائي للبيانات بسعة 8 كيلوبايت. [ 1 ] [ 2 ] [ 3 ]

تضمنت بطاقة الصوت Sound Blaster 16 أيضًا دائرة التضخيم المتكاملة TEA2025، التي كانت شائعة الاستخدام آنذاك ، والتي كانت، وفقًا للتكوين الذي اختارته شركة Creative، تسمح بإخراج حوالي 700 ميلي واط لكل قناة عند استخدامها مع زوج قياسي من مكبرات الصوت متعددة الوسائط غير المزودة بمضخم طاقة، ذات مقاومة 4 أوم. استخدمت الطرازات اللاحقة (عادةً تلك المزودة برقائق ViBRA) دائرة التضخيم المتكاملة TDA1517، التي كانت شائعة الاستخدام أيضًا آنذاك. وبضبط وصلة توصيل داخلية، كان بإمكان المستخدم الاختيار بين إخراج مستوى الخط (متجاوزًا مضخم الصوت الداخلي) وإخراج مُضخّم.

تدعم بعض إصدارات Sound Blaster 16 (التي صدرت في عام 1994 وما بعده) خاصية Legacy Plug and Play . [ 4 ]

دعم الأقراص المضغوطة

كانت أجهزة الكمبيوتر الشخصية الأولى من إنتل، التي صُنعت بعد جهاز IBM PC/AT، تدعم عادةً واجهة ATA واحدة فقط (تتحكم في جهازي ATA كحد أقصى). ومع ازدياد احتياجات الحوسبة، أصبح من الشائع أن يحتاج النظام إلى أكثر من واجهة ATA واحدة. ومع تطور أقراص CD-ROM ، لم تعد العديد من أجهزة الكمبيوتر تدعمها، نظرًا لاستخدام كلا الجهازين في القناة الواحدة.  وقد وفرت بعض لوحات Sound Blaster 16 (مثل CT2940) واجهة IDE إضافية لأجهزة الكمبيوتر التي لا تحتوي على منافذ ATA إضافية لأقراص CD-ROM، إلا أن هذه الواجهة الإضافية كانت تدعم عادةً جهازًا واحدًا فقط، وتدعم عادةً أقراص CD-ROM فقط، ولا تدعم عادةً محركات أقراص صلبة إضافية.

دعمت العديد من  بطاقات ساوند بلاستر 16 معايير أقراص CD-ROM الخاصة، مثل ميتسومي (CT2700) وفيليبس/LMSI (CT1780).  وجاءت معظم بطاقات ساوند بلاستر 16 مزودة بواجهة باناسونيك/ماتسوشيتا، التي تشبه واجهة IDE بموصلها ذي الأربعين سنًا.

صُممت بطاقة الصوت Sound Blaster المزودة بوحدة تحكم SCSI (SB  16 SCSI-2، CT1770، CT1779) للاستخدام مع محركات أقراص CD-ROM المتطورة التي تعمل بتقنية SCSI. لم تكن وحدة التحكم مزودة ببرنامج التشغيل المدمج (BIOS) لتشغيل نظام التشغيل من قرص صلب SCSI. عادةً، كان هذا يعني عدم استخدام معرفي الجهاز SCSI 0 و1. كذلك، إذا كان الحاسوب مزودًا بقرص صلب SCSI مع وحدة التحكم المطلوبة، كان يجب ضبط إعدادات وحدة التحكم على بطاقة SB بحيث لا تتعارض واجهة SB SCSI-2 مع وحدة التحكم الرئيسية.

تحتوي معظم بطاقات Sound Blaster 16 على منافذ لإدخال الصوت من الأقراص المدمجة. كان هذا ضروريًا، نظرًا لأن معظم أنظمة التشغيل ومحركات الأقراص المدمجة في ذلك الوقت لم تكن تدعم بث الصوت من الأقراص المدمجة رقميًا عبر الواجهة الرئيسية. كما يمكن توصيل مدخل الصوت من الأقراص المدمجة بشكل متسلسل من جهاز آخر لتوليد الصوت، مثل وحدة فك تشفير MPEG أو بطاقة موالف التلفزيون.

خيارات توليف OPL-3 FM و CQM

مثال على الاختلافات الكبيرة بين توليف الصوت بتقنية OPL-3 FM وتوليف الصوت بتقنية Creative CQM. يبدأ التوليف بتقنية OPL-3 FM من الدقيقة 0:00، ويبدأ بتقنية CQM من الدقيقة 0:30 فصاعدًا.

تتميز بطاقات Sound Blaster 16 التي تُباع بشكل منفصل بشريحة CT1747، وهي شريحة تحتوي على مُركِّب الترددات FM المنفصل Yamaha YMF262 OPL-3. بينما تحتوي بعض البطاقات التي صدرت بعد عام 1995 (وخاصةً CT2910) على شريحة توليف الترددات FM المتوافقة تمامًا YMF289 .

ابتداءً من أواخر عام ١٩٩٥، استخدمت شركة كرييتف بديلاً منخفض التكلفة ومتوافقًا مع البرامج لدعم تقنية FM في شريحة OPL-3، يُطلق عليه اسم توليف CQM . [ ٥ ] مع ذلك، لم يكن توليف CQM مطابقًا تمامًا لشرائح OPL-3، إذ أنتج تشويشًا كبيرًا مصحوبًا بأصوات "صرير" أو "رنين" حادة في الموسيقى والمؤثرات الصوتية المُولَّفة بتقنية FM. تحتوي اللوحات التي تستخدم توليف CQM على شريحة CT1978، أو قد تحتوي على CQM مُدمج في حالة اللوحات القائمة على شريحة ViBRA16C/X.

نماذج

تم تخصيص أرقام الطراز التالية لجهاز Sound Blaster 16: [ 6 ]

  • CT12**: CT1230، CT1231، CT1239، CT1290، CT1291، CT1299
  • CT17 **: CT1730، CT1740، CT1749، CT1750، CT1759، CT1770، CT1779، CT1780، CT1789، CT1790، CT1799
  • CT22**: CT2230، CT2290
  • CT27**: CT2700، CT2740، CT2750، CT2770
  • CT28**: CT2830، CT2840
  • CT29**: CT2910، CT2940، CT2950
  • CT41**: CT4170

ملاحظة: تم شحن لوحات الدوائر المطبوعة المختلفة التي تحمل نفس رقم الطراز بتكوينات مختلفة فيما يتعلق بواجهات ومقابس محرك الأقراص المضغوطة، ووجود/عدم وجود شريحة ASP/CSP. كانت الطرازات التالية مزودة عادةً بمقبس ASP/CSP: CT1740، CT1750، CT1770، CT1790، CT2230، CT2740، CT2950، CT2290. أما بطاقة الصوت Sound Blaster Easy 16 (CT2750) فقد بيعت مزودة بشريحة ASP/CSP ومنفذ محرك أقراص مضغوطة متوازي ومخرج صوت واحد. [ 7 ]

ساوند بلاستر فيبرا 16

تم إطلاق معالج الصوت Sound Blaster VIBRA 16 كنسخة مُخفّضة التكلفة وأكثر تكاملاً من معالج Sound Blaster 16، مُستهدفًا مُصنّعي المعدات الأصلية وأسواق الأجهزة منخفضة التكلفة والمتوسطة. تدعم بعض الإصدارات خاصية التوصيل والتشغيل لأنظمة تشغيل Microsoft Windows . يفتقر هذا المعالج إلى تحكم منفصل في مستوى الصوت الجهير، والصوت العالي، ومستوى التضخيم (باستثناء شريحة CT2502)، بالإضافة إلى منفذ ASP/CSP. بل إن بعض الطرازات تفتقر إلى موصل Wave Blaster، بينما زُوّدت طرازات أخرى به. توجد عدة إصدارات مختلفة من معالج VIBRA.

  • يُعدّ VIBRA16S الإصدار الأول، مزودًا بشريحة توليف خارجية YMF262/YMF289 OPL-3 أو CT1978 CQM. وتُعتبر شرائح CT2501 وCT2502 وCT2504 من مكونات ViBRA16S. لا تحتوي شريحة CT2504 الأصغر حجمًا على وحدة تحكم ناقل، وقد تعتمد على وصلات خارجية أو شريحة CT1705 متوافقة مع تقنية التوصيل والتشغيل لتكوينها المنطقي. أما شريحتا CT2501 وCT2502 الأكبر حجمًا، فتتضمنان وحدة تحكم ناقل مدمجة.
  • يُعدّ VIBRA16C الإصدار الأحدث، والذي يدمج تقنية توليف الصوت CQM من Creative ووحدة تحكم ناقل متوافقة مع تقنية التوصيل والتشغيل في شريحة CT2505. وتُستخدم شريحة CT2505 أيضًا كشريحة صوت مدمجة في بعض اللوحات الأم وبطاقات Asus Media Bus . ولا يتضمن هذا الإصدار واجهة تشغيل أقراص CD-ROM.
  • VIBRA16CL ، نسخة مُعدّلة تُستخدم في جهازي VIBRA CT4100 وCT4130 المزودين بشريحة CT2508. لا تحتوي هذه النسخة على واجهة لمحرك أقراص CD-ROM.
  • VIBRA16X/XV ، وهي شريحة CT2511 أصغر بكثير، ظهرت بكثرة في بطاقات WavEffects اللاحقة، وتستخدم أيضًا تقنية توليف CQM. لا تحتوي هذه النسخة على واجهة CD-ROM.

نماذج

تم تخصيص أرقام الطراز التالية لجهاز Sound Blaster VIBRA 16: [ 6 ]

  • CT12 **: CT1260، CT1261، CT1262
  • CT22**: CT2260
  • CT28**: CT2800، CT2810، CT2860، CT2890
  • CT29**: CT2900، CT2940، CT2941، CT2942، CT2943، CT2945، CT2950، CT2960، CT2970، CT2980، CT2990
  • CT41**: CT4100، CT4101، CT4102، CT4130، CT4131، CT4132، CT4150، CT4173، CT4180، CT4181، CT4182

ملاحظة: تم شحن لوحات الدوائر المطبوعة المختلفة التي تحمل نفس رقم الطراز بتكوينات مختلفة فيما يتعلق بمنافذ ومنافذ أقراص CD-ROM. حتى ضمن الطرازات نفسها توجد اختلافات؛ على سبيل المثال، صُنعت بعض البطاقات الخاصة بمصنّعي المعدات الأصلية بدون مضخم الصوت TEA2025/TDA1517 لتقليل التكاليف.

ساوند بلاستر 16 مؤثرات صوتية

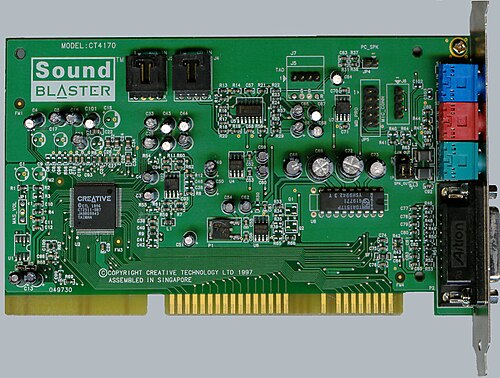

Sound Blaster 16 WavEffects (CT4170).

أُصدر جهاز Sound Blaster 16 WavEffects عام 1997 كنسخة مُعاد تصميمها من Sound Blaster 16، أرخص وأبسط. وجاء مزودًا ببرنامج Creative WaveSynth، المُدمج أيضًا مع Sound Blaster AWE64 Gold ، وهو مُركِّب برمجي للنمذجة الفيزيائية، طوّرته شركة Seer Systems (بقيادة ديف سميث )، استنادًا إلى تقنية Sondius WaveGuide (التي طُوّرت في مركز أبحاث وتطوير الحوسبة بجامعة ستانفورد ). [ 8 ] [ 9 ] [ 10 ] كما يدعم خط إنتاج WavEffects توليف CQM للتوافق مع Adlib/OPL.

نماذج

تم تخصيص أرقام الطراز التالية لجهاز Sound Blaster 16 WavEffects: [ 6 ]

  • CT417*: CT4170، CT4171، CT4173

ساوند بلاستر 16 PCI

في عام ١٩٩٨، استحوذت شركة كرييتف تكنولوجي على شركة إنسونيك ، وأصدرت لاحقًا بطاقة الصوت ساوند بلاستر ١٦ PCI. تعتمد ساوند بلاستر ١٦ PCI على تقنية إنسونيك AudioPCI ، وبالتالي فهي لا تمت بصلة إلى بطاقات الصوت الأخرى مثل ساوند بلاستر ١٦ ISA، وساوند بلاستر ١٦ VIBRA، وساوند بلاستر ١٦ WavEffects. لا تحتوي على مكونات مخصصة لدعم Adlib/OPL، بل تستخدم محرك توليف العينات من إنسونيك لمحاكاتها، مع العلم أن هذه المحاكاة تُعتبر غير دقيقة مقارنةً برقائق OPL الأصلية. لحسن الحظ، فهي متوافقة مع معيار General MIDI في معظم الألعاب.

نماذج

تم تخصيص أرقام الطراز التالية لبطاقة الصوت Sound Blaster 16 PCI: [ 6 ]

  • CT47**: CT4700، CT4730، CT4740، CT4750، CT4790
  • CT58**: CT5801، CT5803، CT5805، CT5806، CT5807

مشاكل في المكثف وجودة الصوت

نظراً لأن العديد من بطاقات الصوت Sound Blaster 16 يبلغ عمرها الآن حوالي 30 عاماً، فإن العديد منها يعاني من أعراض مرتبطة بتقادم المكثفات، تتراوح بين الصوت المكتوم أو المشوه وصولاً إلى توقف البطاقة عن العمل بشكل صحيح. إضافةً إلى ذلك، فيما يتعلق بتصميم مضخم سماعات الرأس في معظم اللوحات، لم تلتزم شركة Creative تماماً بتوصيات بيانات المنتج بشأن قيم المكونات، مما قد يؤثر على جودة الصوت الناتج عن التضخيم. وقد وجد بعض المستخدمين أن استبدال المكثفات بأخرى جديدة ذات قيم موصى بها قد حسّن بشكل ملحوظ جودة الصوت، سواءً المضخم أو على مستوى الخط، فضلاً عن استعادة التشغيل السليم.

أخطاء لوحة التوصيل الفرعية

تحتوي العديد من بطاقات Sound Blaster 16 على معالج صوت رقمي معيب مدمج، مما يتسبب في مشاكل متنوعة مع بطاقات MIDI الفرعية المتصلة بموصل Wave Blaster. تشمل هذه المشاكل تعطل النوتات الموسيقية، وعدم صحة النوتات، وعيوب أخرى في تشغيل MIDI. تحمل بطاقات Sound Blaster 16 المتأثرة إصدارات DSP 4.11 و4.12 وبعضها 4.13. أما إصدارات DSP 4.16 وما بعدها، والإصدارات الأقدم مثل 4.05، فلا تعاني من هذا الخلل. لا يوجد حل بديل لهذا الخلل، وهو موجود في جميع أنظمة التشغيل لأنه مشكلة على مستوى العتاد. [ 11 ] [ 12 ] [ 13 ] يمكن التحقق من إصدار DSP بتشغيل أداة "DIAGNOSE" في نظام DOS أو بالنظر إلى شريحة DSP على بطاقة الصوت. يُطبع رقم الإصدار على شريحة CT1740A، عادةً بالقرب من شريحة الخلاط CT1745A.

استقبال

ذكرت مجلة Computer Gaming World في عام 1993 أنها "لم تكن راضية عن جودة الصوت الرقمي" لبطاقتي Sound Blaster 16 أو 16 ASP، مشيرةً إلى وجود "فرقعة وضوضاء إضافية" وعدم توافق كامل مع بطاقات Sound Blaster. وبدلاً من ذلك، أوصت المجلة ببطاقة Sound Blaster Pro "شبه المثالية" أو ببطاقة Sound Blaster الأصلية. [ 14 ]
