تُعدّ بنية معيار الصناعة ( ISA ) ناقل البيانات الداخلي ذو 16 بت لأجهزة IBM PC/AT وأجهزة الكمبيوتر المماثلة التي تعتمد على معالج Intel 80286 وخلفائه المباشرين خلال ثمانينيات القرن الماضي. وكان هذا الناقل متوافقًا (إلى حد كبير) مع ناقل البيانات ذي 8 بت لأجهزة IBM PC التي تعتمد على معالج 8088 ، بما في ذلك IBM PC/XT بالإضافة إلى الأجهزة المتوافقة مع IBM PC .

كان يُشار إليه في الأصل باسم ناقل الحاسوب الشخصي (8 بت) أو ناقل AT (16 بت)، كما أطلقت عليه شركة IBM اسم قناة الإدخال/الإخراج . وقد صاغ مُصنّعو أجهزة IBM PC المُقلّدة مصطلح ISA كبديلٍ عن محاولات IBM لاستبدال ناقل AT ببنية Micro Channel الجديدة وغير المتوافقة .

استُخدم ناقل ISA ذو 16 بت مع معالجات 32 بت لعدة سنوات. إلا أن محاولة توسيعه إلى 32 بت، والتي عُرفت باسم بنية معيار الصناعة الموسعة (EISA)، لم تُحقق نجاحًا يُذكر. واستُخدمت نواقل لاحقة مثل ناقل VESA المحلي و PCI بدلاً منه، غالبًا مع فتحات ISA على نفس اللوحة الأم . ولا تزال مشتقات بنية ناقل AT تُستخدم في ATA/IDE ، ومعيار PCMCIA ، و CompactFlash ، وناقل PC/104 ، وداخليًا في رقائق الإدخال/الإخراج الفائقة .

على الرغم من اختفاء ISA من أجهزة الكمبيوتر المكتبية للمستهلكين منذ سنوات عديدة، إلا أنها لا تزال تستخدم في أجهزة الكمبيوتر الصناعية ، حيث يتم استخدام بطاقات توسعة متخصصة معينة لم تنتقل أبدًا إلى PCI و PCI Express.

تاريخ

8-bit XT ، 16-bit ISA ، EISA (من الأعلى إلى الأسفل)

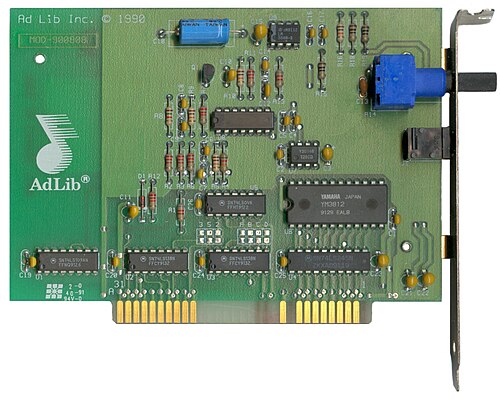

بطاقة صوت 8 بت XT : Adlib FM
16 بت ISA : بطاقة شبكة توكن رينج Madge 4/16 ميجابت في الثانية

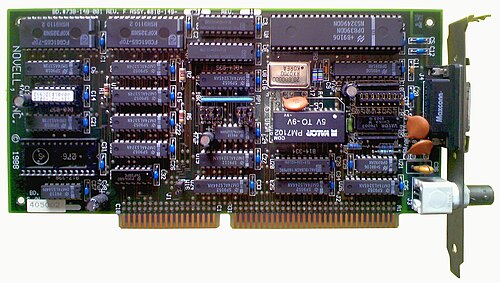

16 بت ISA : بطاقة شبكة إيثرنت 10BASE-5/2
مودم 8 بت XT : مودم USRobotics 56 كيلوبت في الثانية

طُوِّر ناقل الحاسوب الشخصي الأصلي بواسطة فريق بقيادة مارك دين في شركة IBM كجزء من مشروع IBM PC عام 1981. [ 2 ] كان ناقلًا ثماني البتات مبنيًا على ناقل الإدخال/الإخراج لنظام IBM System/23 Datamaster ، حيث استخدم نفس الموصل المادي، وبروتوكول إشارة مماثل، وتوزيعًا مشابهًا للدبابيس. [ 3 ] أُطلق إصدار ذو 16 بت، وهو ناقل IBM AT ، مع إصدار IBM PC/AT عام 1984. كان ناقل AT امتدادًا متوافقًا مع الإصدارات السابقة لناقل الحاسوب الشخصي ، وكان موصل ناقل AT مجموعة شاملة لموصل ناقل الحاسوب الشخصي. في عام 1988، اقترحت مجموعة "عصابة التسعة" من الشركات المصنعة لأجهزة الحاسوب الشخصي المتوافقة، والتي ضمت شركة Compaq، معيار EISA ذو 32 بت. ابتكرت Compaq مصطلح " معمارية معيار الصناعة" (ISA) ليحل محل مصطلح "متوافق مع الحاسوب الشخصي" . [ 4 ] في هذه العملية، قاموا بتغيير اسم ناقل AT إلى ISA بأثر رجعي لتجنب انتهاك العلامة التجارية لشركة IBM على أنظمة PC و PC/AT الخاصة بها (ولتجنب منح منافسهم الرئيسي، IBM، دعاية مجانية).

صممت شركة IBM نسخة 8 بت كواجهة مُخزّنة مؤقتًا لحافلات اللوحة الأم لمعالج Intel 8088 (16/8 بت) في أجهزة IBM PC وPC/XT، مع تعزيزها بمقاطعات ذات أولوية وقنوات DMA. أما نسخة 16 بت فكانت ترقية لحافلات اللوحة الأم لمعالج Intel 80286 (مع توسيع إمكانيات المقاطعات وDMA) المستخدمة في IBM AT، مع دعم مُحسّن للتحكم في الحافلة. ولذلك، كانت حافلة ISA متزامنة مع ساعة المعالج حتى تم تطبيق أساليب تخزين مؤقت متطورة بواسطة الشرائح لربط ISA بمعالجات أسرع بكثير.

صُممت بنية مجموعة التعليمات (ISA) لتوصيل البطاقات الطرفية باللوحة الأم، وتتيح التحكم في ناقل البيانات . لا يمكن عنونة سوى أول 16 ميجابايت  من الذاكرة الرئيسية. كان ناقل البيانات الأصلي ذو 8 بت يعمل بتردد 4.77 ميجاهرتز لوحدة المعالجة المركزية 8088 في أجهزة IBM PC وPC/XT. أما ناقل البيانات الأصلي ذو 16 بت فكان يعمل بتردد 6 ميجاهرتز لوحدة المعالجة المركزية 80286 في أجهزة IBM PC/AT، والذي كان 8  ميجاهرتز في الطرازات الأولى و8  ميجاهرتز في الطرازات اللاحقة. كما استخدم جهاز IBM RT PC ناقل البيانات ذو 16 بت. استُخدمت بنية ISA أيضًا في بعض الأجهزة غير المتوافقة مع IBM، مثل محطات العمل Apollo (68020) و Amiga 3000 (68030) التي تعمل بمعالج Motorola 68k ، وجهاز AT&T Hobbit الذي لم يدم طويلًا، وجهاز BeBox الذي يعمل بمعالج PowerPC .

حسّنت شركات مثل ديل أداء ناقل AT [ 5 ]، ولكن في عام 1987، استبدلت شركة IBM ناقل AT ببنية القنوات الدقيقة (MCA) الخاصة بها. تغلبت MCA على العديد من القيود التي كانت واضحة آنذاك في ISA، ولكنها كانت أيضًا محاولة من IBM لاستعادة السيطرة على بنية الحاسوب الشخصي وسوقه. كانت MCA أكثر تطورًا بكثير من ISA، وتضمنت العديد من الميزات التي ظهرت لاحقًا في PCI. مع ذلك، كانت MCA معيارًا مغلقًا، بينما أصدرت IBM مواصفات كاملة ومخططات دوائر لـ ISA. استجاب مصنّعو الحواسيب لـ MCA بتطوير بنية معيار الصناعة الموسّعة (EISA)، ثم ناقل VESA المحلي (VLB) لاحقًا . استخدم VLB بعض المكونات الإلكترونية التي كانت مخصصة في الأصل لـ MCA، لأن مصنّعي المكونات كانوا مجهزين بالفعل لتصنيعها. كان كل من EISA وVLB امتدادين متوافقين مع الإصدارات السابقة لناقل AT (ISA).

كان على مستخدمي الأجهزة القائمة على معيار ISA معرفة معلومات خاصة بالأجهزة التي يضيفونها إلى النظام. ورغم أن بعض الأجهزة كانت تعمل بمجرد التوصيل ، إلا أن هذا كان نادرًا. وكان على المستخدمين في كثير من الأحيان ضبط بعض المعلمات عند إضافة جهاز جديد، مثل خط IRQ أو عنوان الإدخال/الإخراج أو قناة DMA . وقد تخلص معيار MCA من هذه التعقيدات، بل إن معيار PCI قد دمج العديد من الأفكار التي طُورت لأول مرة مع MCA، على الرغم من أنه كان مشتقًا بشكل مباشر من معيار EISA.

أدت هذه المشكلة المتعلقة بالتكوين في نهاية المطاف إلى ابتكار نظام ISA PnP ، وهو نظام توصيل وتشغيل يعتمد على مزيج من التعديلات على الأجهزة، ونظام BIOS ، وبرمجيات نظام التشغيل لإدارة تخصيص الموارد تلقائيًا. في الواقع، كان نظام ISA PnP معقدًا، ولم يحظَ بدعم كافٍ إلا في أواخر أيامه.

قد يحتوي جهاز PnP ISA أو EISA أو VLB على مُعرّف EISA مكون من 5 بايتات (3 بايتات لمعرّف الشركة المصنّعة  + 2 بايت لرقم سداسي عشري) لتحديد الجهاز. على سبيل المثال، CTL0044 يُشير إلى Creative Sound Blaster 16/32 PnP.

كانت فتحات PCI أول منافذ توسعة غير متوافقة فعليًا مع منافذ ISA على اللوحة الأم. في البداية، كانت معظم اللوحات الأم تدعم ISA، بما في ذلك بعض فتحات PCI. بحلول منتصف التسعينيات، توازن نوعا الفتحات تقريبًا، وسرعان ما أصبحت فتحات ISA أقلية في أنظمة المستهلكين. أوصت مواصفات PC-99 من مايكروسوفت بإزالة فتحات ISA تمامًا، على الرغم من أن بنية النظام كانت لا تزال تتطلب وجود ISA بشكل ما داخليًا للتعامل مع محرك الأقراص المرنة والمنافذ التسلسلية ، وما إلى ذلك، ولهذا السبب تم إنشاء ناقل LPC المتوافق برمجيًا . استمرت فتحات ISA لبضع سنوات أخرى، ومع مطلع القرن، أصبح من الشائع رؤية أنظمة مزودة بمنفذ رسومات مُسرّع (AGP) بالقرب من وحدة المعالجة المركزية ، ومجموعة من فتحات PCI، وفتحة أو فتحتين ISA بالقرب من النهاية. في أواخر عام 2008، حتى محركات الأقراص المرنة والمنافذ التسلسلية كانت تختفي، وكان انقراض مجموعة تعليمات ISA المتبقية (التي أصبحت آنذاك ناقل LPC) من مجموعات الشرائح يلوح في الأفق.

تتميز فتحات PCI بتدويرها مقارنةً بفتحات ISA ، حيث كانت بطاقات PCI تُركّب رأسًا على عقب، مما يسمح لموصلات ISA وPCI بالتقارب على اللوحة الأم. لا يمكن استخدام سوى موصل واحد من الموصلين في كل فتحة في الوقت نفسه، لكن هذا التصميم أتاح مرونة أكبر.

تُعدّ واجهة القرص الصلب ATA ( AT Attachment ) امتدادًا مباشرًا لواجهة ISA ذات 16 بت الخاصة بجهاز PC/AT. وتعود أصول ATA إلى محول القرص الثابت والأقراص المرنة من IBM، وهو بطاقة تحكم قياسية ثنائية الوظائف للقرص المرن والقرص الصلب لجهاز IBM PC AT. وقد نفّذت وحدة التحكم بالقرص الثابت على هذه البطاقة مجموعة السجلات ومجموعة الأوامر الأساسية التي أصبحت أساس واجهة ATA (والتي اختلفت اختلافًا كبيرًا عن واجهة بطاقة التحكم بالقرص الثابت من IBM لجهاز PC XT). وكانت البطاقات الصلبة ISA من جهات خارجية ، والتي دمجت محرك الأقراص الصلبة (HDD) ووحدة التحكم بالقرص الصلب (HDC) على بطاقة واحدة، بمثابة أسلاف مباشرة لواجهة ATA. وكان هذا التصميم في أحسن الأحوال غير عملي، وفي أسوأ الأحوال مُضرًا باللوحة الأم، حيث لم تكن فتحات ISA مُصممة لدعم أجهزة ثقيلة مثل محركات الأقراص الصلبة. أما الجيل التالي من محركات الأقراص المتكاملة إلكترونيًا (Integrated Drive Electronics ) ، فقد نقل كلاً من محرك الأقراص ووحدة التحكم إلى فتحة محرك أقراص، واستخدم كابلًا مسطحًا ولوحة واجهة بسيطة للغاية لتوصيله بفتحة ISA. يُعدّ ATA في الأساس توحيدًا لهذا الترتيب، بالإضافة إلى بنية أوامر موحدة للبرامج للتفاعل مع وحدة التحكم في القرص الصلب (HDC) داخل محرك الأقراص. ومنذ ذلك الحين، تم فصل ATA عن ناقل ISA وربطه مباشرةً بالناقل المحلي، عادةً من خلال دمجه في مجموعة الشرائح، مما يتيح معدلات تردد أعلى بكثير ومعدلات نقل بيانات أكبر مما يدعمه ISA. يتميز ATA بخصائص واضحة لـ ISA ذي 16 بت، مثل حجم نقل البيانات 16 بت، وتوقيت الإشارة في أوضاع PIO، وآليات المقاطعة وDMA.

بنية ناقل ISA

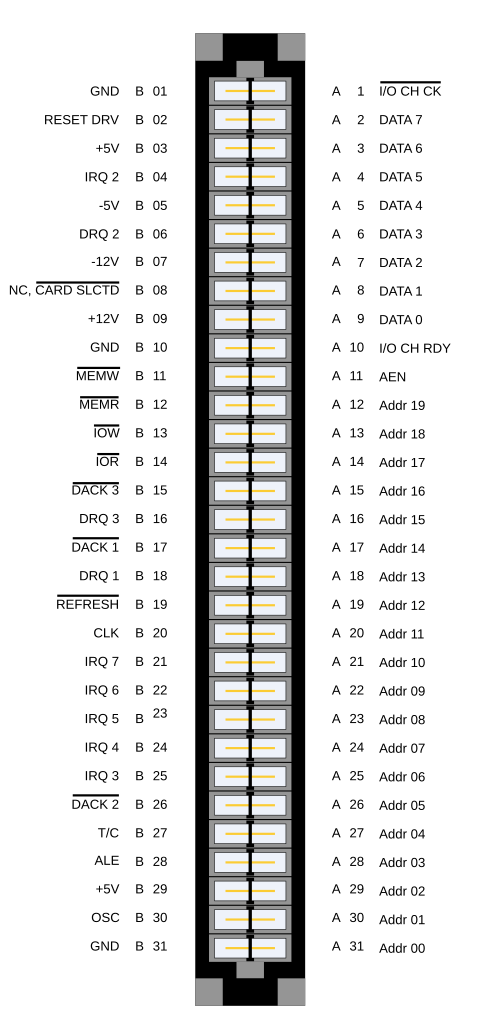

ناقل PC /XT هو ناقل ISA ثماني البتات ، استخدمته أنظمة Intel 8086 و Intel 8088 في أجهزة IBM PC و IBM PC XT في ثمانينيات القرن الماضي. تضمنت دبابيسه الـ 62 نسخًا مُفككة ومُخزنة كهربائيًا من خطوط البيانات الثمانية وخطوط العناوين العشرين لمعالج 8088، بالإضافة إلى خطوط الطاقة، وساعات التشغيل، وإشارات القراءة/الكتابة، وخطوط المقاطعة، وغيرها. شملت خطوط الطاقة -5  فولت و±12  فولت لدعم دوائر pMOS و nMOS في وضع التحسين، مثل ذاكرة الوصول العشوائي الديناميكية (DRAM)، وغيرها. يستخدم تصميم ناقل XT متحكم Intel 8259 PIC واحدًا ، مما يوفر ثمانية خطوط مقاطعة مُوجهة ومُرتبة حسب الأولوية. يحتوي على أربع قنوات DMA، كانت في الأصل من Intel 8237. يتم إخراج ثلاث من قنوات DMA إلى فتحات توسعة ناقل XT؛ اثنتان منها مُخصصتان عادةً لوظائف الجهاز (محرك الأقراص المرنة ووحدة تحكم القرص الصلب).

قناة DMAتوسعالوظيفة القياسية
0لاتحديث ذاكرة الوصول العشوائي الديناميكي
1نعمبطاقات إضافية
2نعموحدة تحكم القرص المرن
3نعموحدة تحكم القرص الصلب

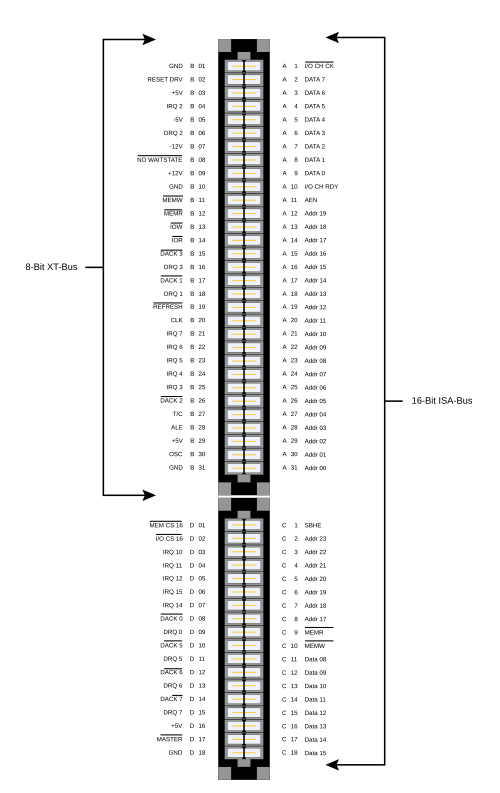

تم تقديم ناقل PC/AT ، وهو نسخة 16 بت (أو 80286-) من ناقل PC/XT، مع جهاز IBM PC/AT . وقد أطلقت عليه IBM رسميًا اسم قناة الإدخال/الإخراج . [ 6 ] وهو يُوسّع ناقل XT بإضافة موصل حافة ثانٍ أقصر مُتصل بخط موصل ناقل XT ذي الثمانية بتات، والذي يبقى دون تغيير، مما يحافظ على التوافق مع معظم البطاقات ذات الثمانية بتات. يُضيف الموصل الثاني أربعة خطوط عناوين إضافية ليصبح المجموع 24 خطًا، وثمانية خطوط بيانات إضافية ليصبح المجموع 16 خطًا. كما يُضيف خطوط مقاطعة جديدة مُتصلة بوحدة تحكم PIC 8259 ثانية (مُتصلة بأحد خطوط الأولى) وأربع قنوات DMA سعة 16 بت، بالإضافة إلى خطوط تحكم لاختيار عمليات نقل البيانات ذات 8 أو 16 بت.

كانت فتحة ناقل AT ذات 16 بت تستخدم في الأصل مقبسين قياسيين من نوع موصلات الحافة في أجهزة IBM PC/AT القديمة. ولكن مع انتشار بنية AT وناقل ISA ذي 16 بت، طرح المصنّعون موصلات متخصصة ذات 98 سنًا تدمج المقبسين في وحدة واحدة. ويمكن العثور على هذه الموصلات في جميع أجهزة الكمبيوتر الشخصية من فئة AT تقريبًا التي صُنعت بعد منتصف ثمانينيات القرن الماضي. عادةً ما يكون موصل فتحة ISA أسود اللون (مما يميزه عن موصلات EISA البنية وموصلات PCI البيضاء).

عدد الأجهزة

تحتوي أجهزة اللوحة الأم على مقاطعات مخصصة (غير موجودة في الفتحات). يمكن للأجهزة ذات 16 بت استخدام مقاطعات ناقل PC أو ناقل PC/AT. وبالتالي، يُمكن توصيل ما يصل إلى 6 أجهزة تستخدم كل منها مقاطعة 8 بت، وما يصل إلى 5 أجهزة تستخدم كل منها مقاطعة 16 بت. في الوقت نفسه، يمكن لما يصل إلى 4 أجهزة استخدام قناة DMA واحدة 8 بت، بينما يمكن لما يصل إلى 3 أجهزة استخدام قناة DMA واحدة 16 بت.

سرعات الحافلات المتفاوتة

في الأصل، كانت ساعة ناقل البيانات متزامنة مع ساعة المعالج، مما أدى إلى تباين ترددات ساعة ناقل البيانات بين العديد من أجهزة IBM المتوافقة المتوفرة في السوق (تصل أحيانًا إلى 16 أو 20  ميجاهرتز)، الأمر الذي تسبب في مشاكل برمجية أو كهربائية في توقيت بعض بطاقات ISA عند سرعات ناقل بيانات لم تُصمم لها. لاحقًا، استخدمت اللوحات الأم أو الشرائح المدمجة مولد ساعة منفصلًا، أو مُقسِّم تردد، إما لتثبيت تردد ناقل بيانات ISA عند 4 أو 6 أو 8  ميجاهرتز [ 7 ] أو للسماح للمستخدم بضبط التردد عبر إعدادات BIOS . عند استخدام تردد ناقل بيانات أعلى، أظهرت بعض بطاقات ISA (مثل بعض بطاقات الفيديو المتوافقة مع Hercules ) تحسينات ملحوظة في الأداء.

عدم التوافق بين 8 و16 بت

كان فك تشفير عنوان الذاكرة لاختيار وضع النقل 8 أو 16 بت محدودًا  بأقسام 128 كيلوبايت، مما أدى إلى مشاكل عند استخدام بطاقات 8 و16 بت معًا، حيث لا يمكن أن تتواجد في نفس  منطقة 128 كيلوبايت. ويعود ذلك إلى أن خط MEMCS16 يتطلب ضبطه بناءً على قيمة LA17-23 فقط.

الاستخدام السابق والحالي

لا تزال بنية ISA مستخدمة حتى اليوم لأغراض صناعية متخصصة. في عام 2008، أصدرت شركة IEI Technologies لوحة أم حديثة لمعالجات Intel Core 2 Duo، مزودة، بالإضافة إلى ميزات إدخال/إخراج خاصة أخرى، بفتحتين لبنية ISA. وقد تم تسويقها للمستخدمين الصناعيين والعسكريين الذين استثمروا في محولات ناقل ISA المتخصصة باهظة الثمن، والتي لم تكن متوفرة في إصدارات ناقل PCI . [ 8 ]

وبالمثل، أصدرت شركة ADEK Industrial Computers لوحة أم حديثة في أوائل عام 2013 لمعالجات Intel Core i3/i5/i7، تحتوي على منفذ ISA واحد (غير DMA). [ 9 ] كما أصدرت MSI لوحة أم حديثة بمنفذ ISA واحد في عام 2020، للاستخدام مع معالجات Intel من طراز Skylake و Kaby Lake ؛ [ 10 ] ووفقًا لمواصفاتها الرسمية، يمكن الوصول إليها من خلال تثبيت Windows 7 ذي 32 بت . [ 11 ] وأصدرت DFI أيضًا لوحة أم مزودة بمنفذي ISA، للاستخدام مع معالجات Intel من طراز Coffee Lake ؛ [ 12 ] في هذا المثال، ونظرًا لطبيعة ISA القديمة، لا يمكن الوصول إليها إلا من خلال الأجهزة الافتراضية القائمة على KVM . [ 13 ]

ناقل PC /104 ، المستخدم في التطبيقات الصناعية والمدمجة، هو مشتق من ناقل ISA، ويستخدم نفس خطوط الإشارة مع موصلات مختلفة. وقد حلّ ناقل LPC محل ناقل ISA كوصلة لأجهزة الإدخال/الإخراج القديمة على اللوحات الأم الحالية؛ ورغم اختلافهما المادي، يبدو LPC مطابقًا لـ ISA بالنسبة للبرمجيات، لذا من المرجح أن تبقى خصائص ISA، مثل حد DMA البالغ 16 ميجابايت (والذي يتوافق مع مساحة العناوين الكاملة لوحدة المعالجة المركزية Intel 80286 المستخدمة في جهاز IBM AT الأصلي)، لفترة من الزمن.

ATA

كما هو موضح في قسم التاريخ ، كانت واجهة ISA أساسًا لتطوير واجهة ATA ، المستخدمة في محركات الأقراص الصلبة ATA (المعروفة أيضًا باسم IDE). من الناحية الفيزيائية، تُعد ATA مجموعة فرعية بسيطة من ISA، مع 16 بتًا للبيانات، ودعم قناة IRQ واحدة وقناة DMA واحدة، و3 بتات للعناوين. إلى هذه المجموعة الفرعية من ISA، تضيف ATA خطي اختيار عنوان IDE ("اختيار الشريحة") (أي فك تشفير العناوين، وهو ما يعادل فعليًا بتات العناوين) وعددًا من خطوط الإشارة الفريدة الخاصة بمحركات الأقراص الصلبة ATA/IDE (مثل خط اختيار الكابل/مزامنة المغزل). بالإضافة إلى قناة الواجهة الفيزيائية، تتجاوز ATA نطاق ISA بكثير من خلال تحديد مجموعة من سجلات الأجهزة الفيزيائية التي يجب تنفيذها على كل محرك أقراص ATA (IDE)، ومجموعة كاملة من البروتوكولات وأوامر الأجهزة للتحكم في محركات الأقراص الثابتة باستخدام هذه السجلات. يتم الوصول إلى سجلات جهاز ATA باستخدام بتات العنوان وإشارات اختيار العنوان في قناة واجهة ATA المادية، وتُنفذ جميع عمليات الأقراص الصلبة ATA باستخدام البروتوكولات المحددة من قِبل ATA عبر مجموعة أوامر ATA. تضمنت الإصدارات الأولى من معيار ATA عددًا قليلًا من البروتوكولات البسيطة ومجموعة أوامر أساسية تُقارن بمجموعات أوامر وحدات تحكم MFM وRLL (التي سبقت وحدات تحكم ATA)، ولكن أحدث معايير ATA تحتوي على بروتوكولات ومجموعات تعليمات أكثر تعقيدًا تتضمن أوامر وبروتوكولات اختيارية توفر ميزات متقدمة للاستخدام الاختياري، مثل مساحات تخزين نظام مخفية كبيرة، وقفل أمان بكلمة مرور، وترجمة هندسية قابلة للبرمجة.

في منتصف التسعينيات، تم نقل وحدة تحكم مضيف ATA (المدمجة عادةً في مجموعة الشرائح) إلى شكل PCI . [ 14 ] ومن الاختلافات الأخرى بين ISA وATA أن ناقل ISA ظلّ مُقيدًا بتردد ساعة قياسي واحد (للتوافق مع الأجهزة القديمة)، بينما وفرت واجهة ATA العديد من أوضاع السرعة المختلفة، مع إمكانية الاختيار من بينها لمطابقة السرعة القصوى التي تدعمها محركات الأقراص المتصلة، واستمرت في إضافة سرعات أعلى مع الإصدارات اللاحقة من معيار ATA (حتى 133 ميجابايت/ثانية لـ ATA-6، وهو أحدث إصدار). في معظم الحالات، كان أداء ATA أسرع بكثير من ISA، شريطة أن يكون متصلًا مباشرةً بناقل محلي (مثل واجهات IDE المدمجة في الجسر الجنوبي) أسرع من ناقل ISA.

XT-IDE

قبل واجهة ATA/IDE ذات 16 بت ، كانت هناك واجهة XT-IDE (المعروفة أيضًا باسم XTA) ذات 8 بت للأقراص الصلبة. لم تكن شائعةً كواجهة ATA، ويصعب الآن العثور على أجهزة XT-IDE. توفرت بعض محولات XT-IDE على شكل بطاقات ISA ذات 8 بت، كما وُجدت مقابس XTA على اللوحات الأم لأجهزة Amstrad اللاحقة المقلدة لـ XT، بالإضافة إلى سلسلة قصيرة من أجهزة Philips . كان ترتيب دبابيس XTA مشابهًا جدًا لـ ATA، ولكن استُخدمت ثمانية خطوط بيانات وخطان للعناوين فقط، وكانت سجلات الجهاز المادية ذات معانٍ مختلفة تمامًا. دعمت بعض الأقراص الصلبة (مثل Seagate ST351A/X) كلا نوعي الواجهة، ويتم اختيار أحدهما باستخدام وصلة توصيل.

لم تكن العديد من اللوحات الأم اللاحقة من طراز AT (والتي تلتها) مزودة بواجهة مدمجة لمحرك الأقراص الصلبة، بل اعتمدت على واجهة منفصلة لمحرك الأقراص الصلبة يتم توصيلها بفتحة ISA/EISA/VLB. بل إن بعض الوحدات التي تعمل بمعالج 80486 تم شحنها بواجهات ومحركات أقراص MFM/RLL بدلاً من واجهة AT-IDE الشائعة بشكل متزايد.

قامت شركة كومودور بتصميم وحدة توسيع الذاكرة ومحرك الأقراص الصلبة الطرفية A590، القائمة على واجهة XT-IDE، لأجهزة الكمبيوتر Amiga 500 و500+ التي تدعم أيضًا محركات أقراص SCSI . أما الطرازات اللاحقة - A600 و A1200 وسلسلة Amiga 4000 - فتستخدم محركات أقراص AT-IDE.

PCMCIA

يمكن اعتبار مواصفات PCMCIA مجموعةً فرعيةً من مواصفات ATA. يسمح معيار واجهات الأقراص الصلبة PCMCIA، الذي يشمل محركات أقراص فلاش PCMCIA، بتهيئة المنفذ ومحرك الأقراص في وضع ATA. وكامتدادٍ فعلي، تدعم معظم محركات أقراص فلاش PCMCIA وضع ATA بسيطًا يُفعّل بخفض جهد أحد دبابيسها، ما يُغني عن الحاجة إلى مكونات PCMCIA المادية والبرمجية لاستخدامها كمحرك أقراص ATA متصل بمنفذ ATA. لذا، تُعدّ محولات محركات أقراص فلاش PCMCIA إلى ATA بسيطةً وغير مكلفة، ولكن لا يُضمن توافقها مع جميع محركات أقراص فلاش PCMCIA القياسية. علاوةً على ذلك، لا يمكن استخدام هذه المحولات كمنافذ PCMCIA عامة، لأن واجهة PCMCIA أكثر تعقيدًا من واجهة ATA.

المحاكاة بواسطة الرقائق المدمجة

على الرغم من أن معظم الحواسيب الحديثة لا تحتوي على ناقلات ISA فعلية، إلا أن جميع الحواسيب الشخصية تقريبًا - IA-32 و x86-64 - تحتوي على ناقلات ISA مخصصة في مساحة العناوين الفعلية. وتقوم بعض الجسور الجنوبية وبعض وحدات المعالجة المركزية نفسها بتوفير خدمات مثل مراقبة درجة الحرارة وقراءات الجهد عبر ناقلات ISA كأجهزة ISA.

التقييس

بدأ معهد مهندسي الكهرباء والإلكترونيات (IEEE) عملية توحيد معيار ناقل ISA في عام 1985، تحت مسمى مواصفات P996. ومع ذلك، وعلى الرغم من نشر كتب حول مواصفات P996، إلا أنها لم تتجاوز مرحلة المسودة رسميًا. [ 15 ]

بطاقات ISA الحديثة

لا تزال هناك قاعدة مستخدمين حالية لأجهزة الكمبيوتر القديمة، لذلك لا تزال بعض بطاقات ISA تُصنع، على سبيل المثال مع منافذ USB [ 16 ] أو أجهزة كمبيوتر كاملة أحادية اللوحة تعتمد على معالجات حديثة و USB 3.0 و SATA . [ 17 ]
