مكبس زنبركي
المكبس الزنبركي أو زنبرك التثبيت هو جزء ميكانيكي مزود بنابض لتسهيل فهرسة وتحديد موضع وتثبيت [ 1 ] وتفكيك الأشياء دون فقدان أي أجزاء. تحافظ قوة النابض على الدبوس في مكانه أثناء الاستخدام العادي.
عادةً ما يكون جزءًا من الآلة يتكون من أسطوانة مجوفة مع زنبرك ضغط داخلي يعمل على دبوس . [ 2 ] [ 3 ] قد يكون الدبوس، على سبيل المثال، على شكل قضيب ذي طرف أسطواني أو مستدير (يصنف بشكل عام على أنه مكبس زنبركي [ 4 ] )، أو كرة محملة بزنبرك ( مكبس كروي [ 4 ] ) إذا كان الزنبرك يعمل ضد كرة.
التصنيع
يمكن توفير مكابس الزنبرك كوحدة كاملة تُركّب في قطعة العمل عن طريق ربطها بالخيوط ، أو كنسخة قابلة للتوصيل تُضغط في قطعة العمل. وعادةً ما يكون الغلاف مصنوعًا من فولاذ سهل التشغيل .
بدلاً من ذلك، يمكن تصنيعه مباشرة في قطعة العمل عن طريق حفر وتثبيت ثقب، ثم إدخال دبوس (أو كرة)، ونابض، وأخيراً برغي تثبيت .
يتم ضبط قوة الزنبرك وفقًا للاستخدام المقصود. في مكابس الزنبرك المزودة ببرغي، يمكن تعديل ضغط الزنبرك ضمن نطاق تشغيل محدد.
قد تتطلب أنواع المكابس المختلفة أدوات مختلفة للتركيب، مثل مفتاح سداسي أو مفتاح ربط أو مفك براغي مسطح . قد تحتوي أنواع التثبيت في الثقوب المغلقة على فتحات للأدوات على نفس جانب الدبوس.
مكبس زنبركي، دبوس أسطواني ذو طرف مستدير
مكبس كروي
مواد
في درجات الحرارة المرتفعة أو عند تعرض الأجزاء لمواد كيميائية قوية، يمكن استخدام كرات بلاستيكية أو كرات مصنوعة من مواد مقاومة للتآكل مثل نتريد السيليكون . [ 5 ] وعادةً ما يُصنع الغلاف الملولب من الفولاذ المقاوم للصدأ بدلاً من الفولاذ الكربوني.
يستخدم
للمكابس الزنبركية استخدامات متعددة.

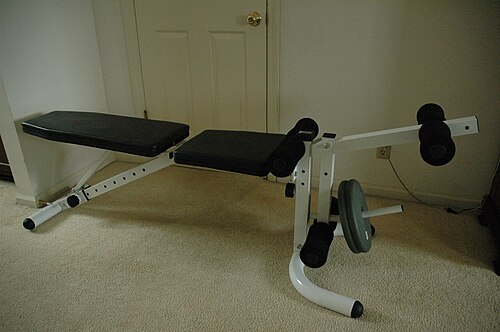

صُممت بعض مكابس الزنبرك ليتم التعامل معها فقط عند تجميع المعدات أو ضبطها من حين لآخر. بينما صُممت مكابس زنبركية أخرى ليتم التعامل معها بشكل روتيني (على سبيل المثال، لضبط زاوية طاولة العمل )، وقد تحتوي على ذراع تشغيل مدمج [ 6 ] يتم دفعه للداخل ( مكابس الدفع ) أو ذراع يتم سحبه للخارج للتحكم في الجسم ( مكابس السحب ).
تُستخدم مبادئ مماثلة في الصمامات ذات الزنبرك وسيقان الصمامات (بما في ذلك صمامات الأمان )، أو في أجهزة القذف التلقائية في الأسلحة النارية.
الميكانيكا
يمكن استخدام مكابس زنبركية، على سبيل المثال، لتثبيت الأذرع في أوضاع مختلفة. [ 7 ] تتيح المكابس الزنبركية المزودة بحماية ضد الالتواء التثبيت بدون براغي.
مكابس زنبركية تُستخدم لقفل الرافعة
مفتاح ربط مربع الشكل مزود بمكبس كروي زنبركي لتثبيت المقبس

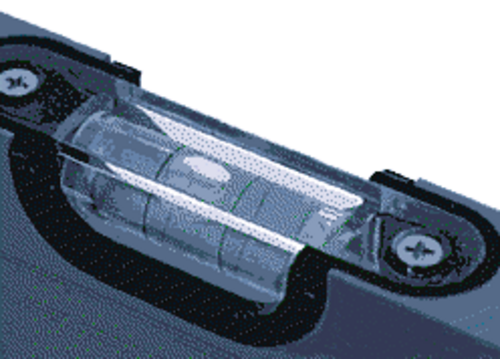

يمكن ضبط المستويات الميكانيكية غالبًا باستخدام براغي تثبيت زنبركية
الإلكترونيات
دبوس التوصيل الكهربائي هو نوع من آليات التوصيل الكهربائي شائعة الاستخدام في الإلكترونيات الحديثة. [ 8 ] بالمقارنة مع الموصلات الكهربائية الأخرى، يتميز بمتانة أفضل ومقاومة أكبر للصدمات والاهتزازات الميكانيكية. [ 9 ]
الرماية

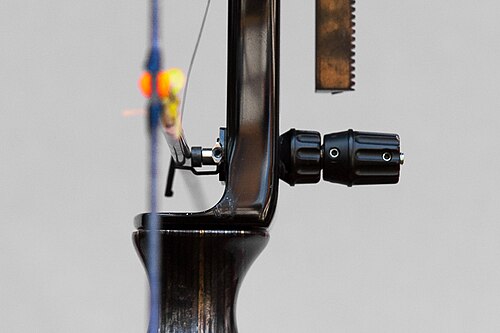

في الرماية الحديثة ، يسمح مكبس القوس بانحراف السهم عند إطلاقه من القوس . [ 10 ] [ 11 ] [ 12 ] كما يسمح بضبط وضع السهم على مسند السهم. ومن خلال ضبط صلابة المكبس وموضعه، يمكن توجيه السهم ليطير بأفضل مسار ممكن، بحيث يسير في خط مستقيم.
انظر أيضاً
- مسمار زنبركي ، أداة تثبيت ميكانيكية تثبت موضع جزأين أو أكثر بالنسبة لبعضهما البعض
- آلية التثبيت
- قفل الكرة
