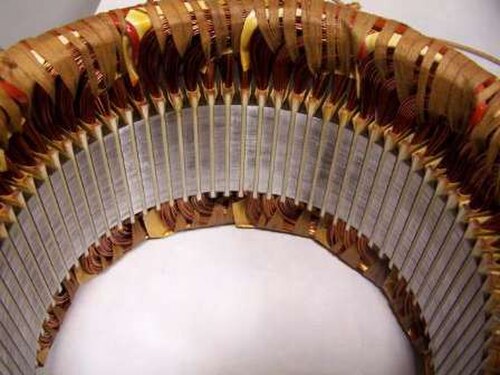

الجزء الثابت (الآلات الكهربائية)

تعمل الآلات الكهربائية من خلال التفاعل بين جزء دوار، وهو الدوّار ، وجزء ثابت، وهو الجزء غير الدوّار . في المحرك الكهربائي، يُولّد الجزء الثابت مجالًا مغناطيسيًا يُحرّك العضو الدوّار ؛ وفي المولد ، يُحوّل الجزء الثابت المجال المغناطيسي الدوّار إلى تيار كهربائي .

تُصنع أجزاء المحركات الثابتة إما من الحديد/الفولاذ أو من لوحة دوائر مطبوعة (PCB). كانت تُستخدم في الأصل لتطبيقات الطاقة المنخفضة، وتتميز أجزاء المحركات الثابتة المصنوعة من لوحات الدوائر المطبوعة بأنها أخف وزنًا وأصغر حجمًا وأقل ضوضاءً. ^{[ 1 ]}

يتضمن أحد التصاميم مسارات نحاسية رفيعة مدمجة في الجزء الثابت للوحة الدوائر المطبوعة، والتي تعمل كملفات. تتداخل هذه المسارات مع صفائح من الإيبوكسي والزجاج، لعزل كل ملف عن الملفات المجاورة. ويحل قلب هوائي محل القلب الحديدي التقليدي، مما يوفر المساحة والوزن، ويسمح بفجوة هوائية أصغر. ^{[ 1 ]}

يمكن استخدام لفائف الشعر في تصنيع الجزء الثابت للمحركات الكهربائية. تعتمد هذه التقنية على لفائف ذات أسلاك قد يكون لكل منها مقطع عرضي أكبر من تلك المستخدمة في اللفائف التقليدية.

بحسب تصميم الجهاز الكهرومغناطيسي الدوار، قد يعمل الجزء الثابت (الساكن) كمغناطيس مجال ، متفاعلاً مع الجزء الدوار (العضو المتحرك) لتوليد الحركة، أو قد يعمل كعضو متحرك ، مستمداً تأثيره من ملفات المجال المتحركة على الجزء الدوار. في مولدات التيار المستمر الأولى (المعروفة باسم الدينامو ) ومحركات التيار المستمر، وُضعت ملفات المجال على الجزء الثابت، بينما وُضعت ملفات توليد الطاقة أو ملفات رد الفعل الحركي على الجزء الدوار. هذا ضروري لوجود مفتاح طاقة متحرك باستمرار يُعرف باسم المبدل، للحفاظ على محاذاة المجال بشكل صحيح عبر الجزء الدوار الدوار. يجب أن يصبح المبدل أكبر حجماً وأكثر متانة مع زيادة شدة التيار.

قد يكون الجزء الثابت لهذه الأجهزة إما مغناطيسًا دائمًا أو مغناطيسًا كهربائيًا .

يقوم مولد التيار المتردد بإنتاج الطاقة عبر ملفات توليد طاقة متعددة عالية التيار متصلة على التوازي، مما يلغي الحاجة إلى المبدل.
